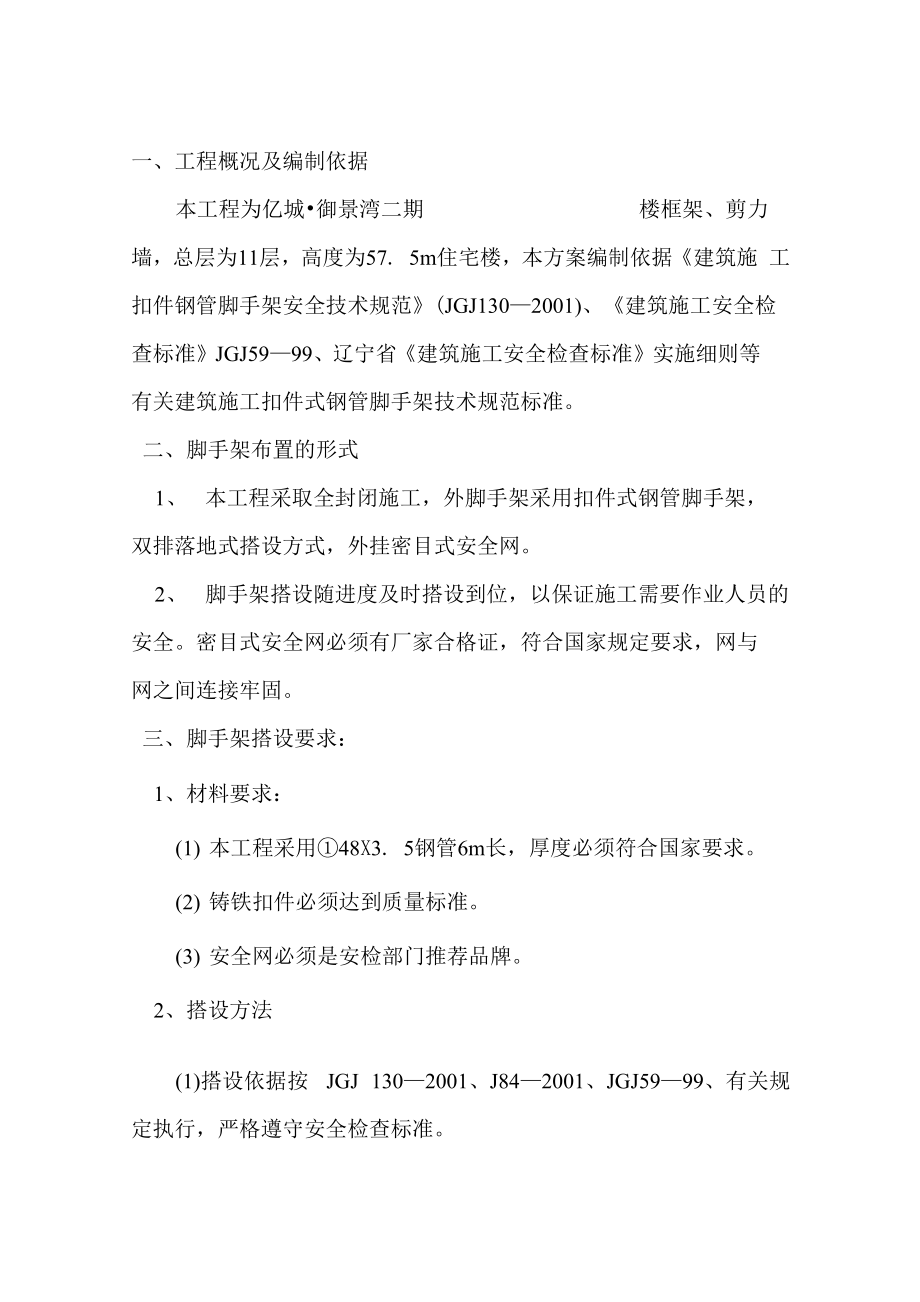

一、工程概况及编制依据本工程为亿城•御景湾二期 楼框架、剪力墙，总层为11层，高度为57. 5m住宅楼，本方案编制依据《建筑施 工扣件钢管脚手架安全技术规范》(JGJ130—2001)、《建筑施工安全检 查标准》JGJ59—99、辽宁省《建筑施工安全检查标准》实施细则等 有关建筑施工扣件式钢管脚手架技术规范标准二、 脚手架布置的形式1、 本工程采取全封闭施工，外脚手架采用扣件式钢管脚手架， 双排落地式搭设方式，外挂密目式安全网2、 脚手架搭设随进度及时搭设到位，以保证施工需要作业人员的 安全密目式安全网必须有厂家合格证，符合国家规定要求，网与 网之间连接牢固三、 脚手架搭设要求：1、材料要求：(1) 本工程采用①48X3. 5钢管6m长，厚度必须符合国家要求2) 铸铁扣件必须达到质量标准3) 安全网必须是安检部门推荐品牌2、搭设方法(1)搭设依据按 JGJ 130—2001、J84—2001、JGJ59—99、有关规 定执行，严格遵守安全检查标准2)双排落地式钢管脚手架，立杆间距1. 4米连接件与建筑物连 接，连接体件布置间距3 米一道立杆接长除顶一层，顶步可采用搭接 外，其余各一层各步接必须采用对接扣件，而且对接扣件一应交错布 置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两 个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至 主节点的距离不宜大于步距的 1／3。
3) 搭接长度不应小于1米,应采用不小于2个旋转扣件固定端 部扣件盖板的边缘至杆端距离不应小于100mm4) 脚手架必须设置扫地杆,应采用直角扣件固定在紧靠纵向立 杆上,当立杆基础不在同一高度时,必须将高处的纵向扫地杆向低处 延长两跨与立杆固定,高低差不应大于 1 米,靠边坡上方的立杆轴线 到边坡的距离不应小于500m5) 剪刀撑的设置： 每道剪刀撑越力杆7根间距为10．5米,剪刀撑斜杆与地面的倾斜度为45°,剪刀撑之间净距不应少于15米6) 围网超出楼层工作面1.5米7) 外挑架子外侧全设密目式安全网,网与网之间用 18#铁线连接 固定8) 钢脚手架采取接地处理,如电力线路垂直穿过或靠近钢脚手 架时,应将电力线路周围至少2 米以内的钢脚手架水平连接,并将线 路下方的钢脚手架垂直连接进行接地；如电力线路和钢脚手架平行靠 近时,应将靠近的一段钢脚手架在水平向连接,并在每隔25 米处进 行一次重复援地四、脚手架高层卸荷：1、每六层开始卸荷一次2、卸荷方式采用在框架柱上设置埋件，挑梁用14 号工字钢，斜 支撑管内径不得小于6．2 毫米，水平受力槽钢不应小于18号也可 由建筑物楼面向外伸出钢梁，楼面上预埋锚环固定钢梁，并附钢丝绳 与建筑物斜拉加强。
3、工字钢挑梁应与混凝土柱体垂直(90°)斜支撑管与挑梁的 夹角为 45°，挑梁上两道连接受力槽钢，横向间距不得大于 1.5m， 里面槽钢距墙面不得大于0.5m，每道挑梁与槽钢交叉处必须用电焊 焊牢在混凝土预埋件上焊接时，其混凝土强度必须超过 1.5N／mm2.4、 挑梁上要满铺跳板：立管应垂直地坐落在水平受力拉结槽钢 上，其架设程序是：先立两头立管，然后立中间立管立管加固后， 距槽钢100mm高，搭设一道扫地管，然后依次搭设大横管、立管、 剪刀撑管和水平拉墙管及架内斜撑等5、 高层脚手架，必须设置防雷接地装置，接地电阻不大于10欧 姆，测试合格方可使用6、 如发现架子下沉、倾斜变形，必须停用修理五、计算方案如下：钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001)双排脚手架，搭设高度27.0米，立杆采用单 立管搭设尺寸为：立杆的纵距1.50米，立杆的横距0.85米，立杆 的步距1.80米采用的钢管类型为①48X3.5,钢管抗压强度设计值, [f]=205N / mm2；连墙件采用3步3跨，竖向间距5.40米，水平间距 4.50米施工均布荷载为3.0kN / m2，同时施工2层，脚手板共铺设 4 层。
脚手板自重标准值：0.15KN/m2 ；栏杆及挡脚板自重标准值：0.11KN/m；安全网自重标准值：0.005KN/m21 、大横杆的计算： 按照大横杆上面的脚手板和活荷载作为均布荷载，用三跨连续 梁来计算大横杆的最大弯矩和变形1) 均布荷载值计算 大横杆的自重标准值 P1=0.038kN/ m脚手板的荷载标准值P2=0.150X 0.850 / 3=0.043kN / m活荷载标准值 Q=3.000X 0.850 / 3=0.850kN / m静荷载的计算值 ql=1.2X0.038+1.2X0.043=0.097kN / m活荷载的计算值 q2=1.4X0.850=1.190kN / m2) 抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩：=(0.08 X 0.097+0.10X 1.1901 X 1.5002=0.285kN. m支座最大弯矩：=-(0.10 X 0.097+0.117X 1.190) X 1.5002= -0.335kN. m 取最大值:=0.335 X 106 / 5080.0=65.967N / mm2大横杆的计算强度小 于205.0N / mm2，满足要求。
3）挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式：静荷载标准值 ql=0.038+0.043=0.08 lkN / m活荷载标准值 q2=0.850kN／mV=（0.677 X 0.081+0.990 X 0.850） X 1500.04 / （100 X 2.06 X 105 X 121900.0）=1.807mm大横杆的最大挠度小于1500.0 / 150与10mm,满足要求2、 小横杆的计算： 小横杆按照简支梁进行强度和挠度计算,大横杆在小横杆的上面用大横杆支座的最大反力计算值,在最不利荷载布置下计算小横 杆的最大弯矩和变形1）荷载值计算、抗弯强度计算、挠度计算均满足要求计算过程与大横杆相似（略）3、 扣件抗滑力的计算：纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照R
)4、脚手架荷载标准值：作用于脚手架的荷载包括静荷载、活荷载和风荷载静荷载标准值包括以下内容：(1) 每米立杆承受的结构自重标准值(kN / m)：本例为0.1248即：NGI=0.125X27.000=3.370kN(2) 脚手板的自重标准值(kN / m2)；本例为0.15即：NG2=0.150X7X1.500X(0.850+0.200)/2=0.827kN(3) 栏杆与挡脚手板白重标准值(kN / m)：本例为0.05即：NG3=0.050X1.500X7/2=0.263kN(4) 吊挂的安全设施荷载，包括安全网(kN / m2)；本例为0.005即： NG4=0.005X1.500X27.000=0.202kN经计算得到，静荷载标准值 NG=NG1+NG2+NG3+NG4=4.661kN活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值经计算得到，活荷载标准值NQ=3.000X2X1.500X0.850/2=3.825kN风荷载标准值应按照以下公式计算：按照《建筑结构荷载规范》(GB50009—2001)的规定基本风压 wo=013 50(kN／m2)风荷载高度变化系数 Uz=1.560风荷载体型系数 Us=0.860经计算得到，风荷载标准值 Wk=0.7X 0.350 X 1.560 X0.860=0.329kN / m2考虑与不考虑风荷载，立杆轴向压力设计值公式分别为：N=1.2NG 十 0.85X 1.4NQ 与 N=1.2NG+1.4NQ风荷载设计值产生的立杆段弯矩 MW 计算公式：MW=0.85X1.4Wklah2/ 10其中WK——风荷载基本风压标准值(kN / m2)La 立杆的纵距(m):h 立杆的步距(m)。
5、立杆的稳定性计算:1) 不考虑风荷载时，立杆的稳定性计算:其中一钢管立杆受压强度计算值(N/mm2)；经计算得到=153.01<[f]=205N / mm2,满足要求！2) 考虑风荷载时，立杆的稳定性计算:其中一钢管立杆受压强度计算值(N / mm2)；经计算得到=179.201<[f]=205N / mm2,满足要求！6、连墙件的计算:连墙件的轴向力计算值应按照下式计算: N1=Nlw+No计算得到Nlw=11.182kN，连墙件轴向力计算值Nl=16.182kN连墙件轴向力设计值Nf=A[f]其中一轴心受压立杆的稳定系数，由长细比1 / i=20.00 / 1.58 的结果查表得到二0.97； A=4.89cm2：[f]205N / mm2经过计算得到Nf=97.082kN>Nl,连墙件的设计计算满足要求！7、立杆的地基承载力计算：立杆基础底面的平均压力应满足下式的要求：pWfg其中p 一立杆基础底面的平均压力(N / mm2), p=N / A； p=47.6N 一上部结构传至基础顶面的轴向力设计值(kN)： N=10.95A 一基础底面面积(m2)蟾一地基承载力设计值(N / mm2)； fg=85.00地基承载力设计值应按右式计算：fg=kcXfgk其由kc――脚手架地基承载力调整系数；fg=1.0fgk——地基承载力标准值；fgk=85.00地基承载力的计算满足要求!六、倒料平台搭设方案(计算)根据现场实际情况搭设如图所示：结构计算1、荷载计算(1) 、操作人员荷载：按架上有两人同时操作2X0.75kN=1.5kN(2) 、材料重：按 1m3 考虑为 1.0X7.0kN=7.0kN(3) 、架自重：架子及上面铺的跳板1.0kN2、计算简图计算时要考虑两种情况：一种是架上的荷载均匀分布，此时单位面积上的荷载为：(1.5+7+l)/1.10X2.20=3.93kN / m2化为结点集中荷载则为P=3.93X 1.10X2.20/2=4.75kN (如计算简 图 a 所示)。
一种是架上荷载的分布偏于架外侧单位面积上的荷载为：(1.5+7+l)/1.10X 1.10=7.85kN / m2化为结点集中荷载则为P=7.85X1.10X1.10/2=4.75KN(如计算简图b 所示)3、内力计算按桁架进行计算，结果如下表所示杆件编号内力系数及内力值(kN)杆件规格(mm)杆件截面积(mm2)何载均匀分布时荷载偏于外侧时①N1=0.5P=2.375N1=1.0P=4.75d=75A=4418②N2=0.5P=2.375N2=1.0P=4.75下同下同③N3=1.0P=4.75N3=1.5P=7.125④N4=-1.41P=-6.70N4=-2.12P=-10.07⑤N5=-0.7P=-3.325N5=-1.41P=-6.70⑥N6=-1.0P=-4.75N6=-1.0P=-4.75⑦ 支座A支座BN7=0.7P=3.325RA1=1.0P=4.75RA2=2.0P=9.5RB=1.0P=4.75N7=0.5P=2.375RA1=1.5P=7.125RA2=2.0P=9.5RB=1.5P=7.1254、截面验算 因内力值为正时杆件受拉，而圆木的安全储备又较大，故不作 验算。
只取内力值为负的受压杆件进行验算，这里取杆件④，N4=— 2.12P=— 10.07KN 验算：强度设计值 fc=15N／mm2；调整系数为 m=0.9X 1.3X 1.15=1.3455[o]=mfc=1.3455 X 15=20.18N / mm2(1) 、强度验算：N/A=10070/4418=2.28 N / mm2 满足要求(2) 、稳定验算：因杆件④、⑤皆为压杆，N4=10.07kN； N5=6.70kN而其实为同一 根杆件，根据规定验算其平面外之稳定，该杆在平面外的计算长度为：L0=L1(0.75+0.25N2/N4)=3.10(0.75+0.25X6.70/10.07)=2.84m=2840mm 式中L1——弦杆侧向支撑点之间的距离，在此为杆④、⑤长度之和Y= 0.25d=0.25X75=18.75mm，[入]=200入=L0/ Y =2840/18.75=152〈[入] © =3000/ 入 2 =3000/1522 =0.13N/①A=10070/0.13X4418=17.53N / mm2<[o]=20.18N / mm2满足要求根据计算得知搭设平台应采用直径不小于75mm的圆木搭设，平 台采用竹跳板满铺，且与横杆绑扎牢固。
5、跳板下横杆计算：(1)、荷载为：3.75kN/m2X1.10m=4.125kN/m2=4125N/m；计算跨度 L=1.10m．计算简图如下：(2)、内力计算① 、强度计算：(选择原木直径为80mm)截面抵抗矩 W=0.0982 n d3=0.09 82 X 3.14 X 803=157 874.18mm3[o]=mf=0.9X 1.3X1.15 X 17=22.87 N / mm2M=1/8qL2=1/8 X 4125X 1.102=623.906N.m=623906 N.mmo=M/W=623906/157874.18=3.95N/mm2〈[o]=22.87 N/mm2 满足要求② 、挠霞计算：弹性摸量设计值E=10000 N/mm2调整系数 m=0.85X 1.15=0.9775[E]=mE=0.9775X10000=9775 N/mm2I= n d4/64=3.14X804/64=2009600mm43 = 5qL4 /384EI=5 X 4.125 X 11004/384 X 9775 X 2009600=4.0mm〈[L/200]=5.5mm 满足要求七、脚手架的拆除拆除高层建筑施工脚手架必须遵守 GB3608—83 高处作业的有 关规定,特别是要按关于强风区高处作业,雨天高处作业和雪天高处作 业的有关规定进行。
本工程属支撑式外挑脚手架,拆除时应注意以下事项:①拆除用垂直运输设备采用在屋面上设人字把杆② 拆除前对参与拆除的操作人员、管理人员和检查、监护人员进 行施工方案、安全、质量和外装饰保护等措施交底③ 拆除前对脚手架进行安全检查，确认脚手架不存在隐患如存 在影响拆除脚手架安全的隐患，应先对脚手架进行整修和加固，以保 证脚手架在拆除中不发生危险④ 划出工作区标志，禁止行人进入，并有专人监护⑤ 统一指挥，上下呼应，动作仂、调，当解开与另一人有关的结 扣时，应先告知对方，以防坠落⑥ 材料工具要用滑轮和绳索运送，不得乱扔⑦ 严格遵守拆除顺序，由上而下，后绑者先拆，先绑者后拆，拆 除顺序是：安全网一挡脚板一脚手片一栏杆一剪刀撑（随每步脚手拆 除）一大横杆一小横杆一立杆一斜撑杆⑧ 拆除脚手架应一步步进行，由上而下，一步一清地进行拆除 不可两步或两步以上同时拆除，脚手架与建筑物拉结点应与脚手架同 步进行拆除，不可在脚手架拆除前先行拆除剪刀撑拆除应先拆中间 扣件，两拆两端扣件，由中间人员往下递送或运送垂直运输设备处⑨ 拆下的脚手架钢管、扣件及其他材料运送地面后,应及地清理， 归类堆放⑩ 在拆除脚手架与建筑物的连接和拆除脚手架挑架需气割，应严 格遵照现场消防的有关规定，要防止火星，溶渣和切割下的金属物件 下落的措施，要有切实可行的监护组织和消防器材。
11)每日拆除脚手架告一段落时，都要对尚未拆除的脚手架的安 全状况进行检查，还要对周围环境进行检查，如有异常情况应及时处 理，确认一切均安全后方可离岗，不可疏忽大意，留有隐患。
