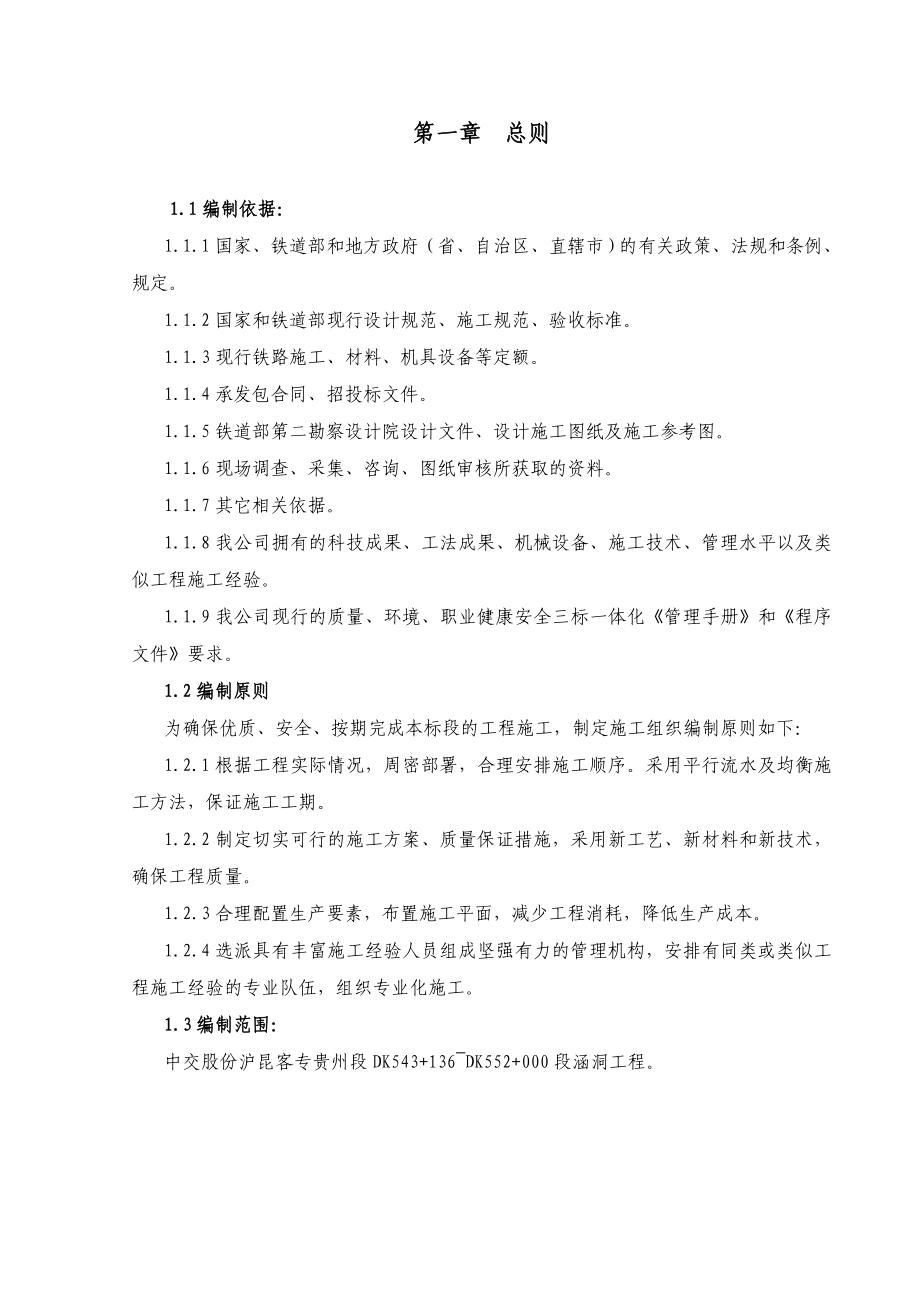

第一章 总则1.1编制依据：1.1.1国家、铁道部和地方政府（省、自治区、直辖市）的有关政策、法规和条例、规定1.1.2国家和铁道部现行设计规范、施工规范、验收标准1.1.3现行铁路施工、材料、机具设备等定额1.1.4承发包合同、招投标文件1.1.5铁道部第二勘察设计院设计文件、设计施工图纸及施工参考图1.1.6现场调查、采集、咨询、图纸审核所获取的资料1.1.7其它相关依据1.1.8我公司拥有的科技成果、工法成果、机械设备、施工技术、管理水平以及类似工程施工经验1.1.9我公司现行的质量、环境、职业健康安全三标一体化《管理手册》和《程序文件》要求1.2编制原则为确保优质、安全、按期完成本标段的工程施工，制定施工组织编制原则如下：1.2.1根据工程实际情况，周密部署，合理安排施工顺序采用平行流水及均衡施工方法，保证施工工期1.2.2制定切实可行的施工方案、质量保证措施，采用新工艺、新材料和新技术，确保工程质量1.2.3合理配置生产要素，布置施工平面，减少工程消耗，降低生产成本1.2.4选派具有丰富施工经验人员组成坚强有力的管理机构，安排有同类或类似工程施工经验的专业队伍，组织专业化施工。
1.3编制范围：中交股份沪昆客专贵州段DK543+136~DK552+000段涵洞工程第二章 工程概况2.1工程简介 新建铁路沪昆客专贵州段玉屏至昆明段DK543+136~DK552+000段线路共计13座涵洞其里程、结构、孔径及长度见表2-1 表2-1序号里程孔跨样式结构类型长度（m）备注1DK543+2901-1.5×2.0m框架涵20.92DK543+8191-1.5×2.0m框架涵16.843DK544+1891-1.5×2.0m框架涵17.344DK545+3201-1.5×1.6m框架涵16.345DK547+3702-3.0×3.5m框架涵22.376DK548+0801-5.0×5.3m框架涵24.157DK548+1201-3.0×3.5m框架涵33.468DK549+6501-3.0×3.5m框架涵16.349DK551+8101-3.0×3.5m框架涵22.1510DK551+9551-4.0×5.3m框架涵16.342.2地形地貌沿线主要位于云贵高原及边缘过渡地带，属云贵高原剥蚀—溶蚀低中山、低山丘陵和高原盆地地貌，总体地势东低西高，受多条深切峡谷切割及高原盆地影响，地形起伏较大。
沿线地层出露较为完全，自前震旦系至第四系地层皆有分布岩性以灰岩、白云岩类可溶岩为主，相间分布板岩、泥岩、砂岩、页岩及煤系地层，局部地段有玄武岩分布G320国道及848县道贯穿施工段内，一条村级公路通达区内，交通较为便利2.3水文特征当地降雨量1200～1500mm，5～10月份为雨季，占年降雨量的80%本线所经地区沿线属亚热带湿润季风气候，气温及降雨等各地虽有差异，但变幅不大总的特点是：冬无严寒，夏无酷暑，气候温和，雨量充沛，阴雨天多，四季不甚分明年平均气温14～16℃，极端最高气温一般为34～37℃，黔东玉屏局部高达39℃，极端最低气温一般为-7℃至-10℃年平均降雨量1200～1500mm，5～10 月份为雨季，占年降雨量的80%沿线水源较为充足，线路通过的主要河流有清水江、台江河、巴拉河等2.4交通运输本段交通运输以公路为主，市、镇、乡间都有公路相通 2.5施工用水、用电、主材及地材供应情况2.5.1施工用水沿线水源较为丰富，经化验合格可供施工生活用水2.5.2施工用电施工用电采用各涵洞施工点就近搭接变压器，另配备30KW发电机一台以作备用2.5.3主材及地材供应地材：砂、碎石、片石从当地机制砂石料场购买。
2.6工程特点及难点2.6.1、涵洞工点较分散，给施工带来较大影响2.6.2、施工条件较差，个别涵洞位于两隧道之间，无便道进入，只有待隧道贯通后方可进入施工2.7主要工程数量及材料表主要工程数量见表2-2原材料取样标准试验试验结果评定，是否合格？试验报告实施控制检验加倍取样检查是否合格？该批材料不用检验结果评定，是否合格？分析原因作业结论提出处理意见结 果不合格合格不合格 图2-1试验计划图主要工程数量表 表2-2序号项目单位数量备注1DK543+290（1-1.5×2.0）涵洞延米20.92DK543+819（1-1.5×2.0）涵洞延米16.843DK544+189（1-1.5×2.0）涵洞延米17.344DK545+320（1-1.5×1.6）涵洞延米16.345DK547+370（2-3.0×3.5）涵洞延米22.376DK548+080（1-5.0×5.3）涵洞延米24.157DK548+120（1-3.0×3.5）涵洞延米33.468DK549+650（1-3.0×3.5）涵洞延米16.349DK551+810（1-3.0×3.5）涵洞延米22.1510DK551+955（1-4.0×5.3）涵洞延米16.34第三章 施工总体方案和布署一、施工总体安排针对本客运专线设计速度高、技术标准高的特点,以满足技术标准、一次达标为原则,并根据涵洞工程特点及现场实际情况进行施工总体安排。
投入满足涵洞施工的人员、机械设备及检测仪器,组成模板、钢筋、混凝土等作业线施工准备期内完成临建工程的施工;桥梁施工时先行完成沿线排水设施;根据施工过程中发现的问题及时调整施工方法,确保工程质量和进度;各工序紧跟进行二、施工组织机构及劳动队伍分布1.1施工组织机构我公司组建成立“中交股份沪昆客专贵州段工程指挥部”，按照项目法组织施工，实行项目总经理负责制，项目总经理全权代表我公司履行合同中规定的权利和义务， 项目部下设第三项目部，第三项目部由工程技术部、安全质量部、计划合同部、物资设备部、财务部、综合办公室组成，共计120人1.2队伍安排及劳动力组成涵洞计划上场两个施工工班组，总计45人投入本工程的施工施工组织机构见图 施工组织机构图项目经理项目部总工项目部副经理物资设备部工程技术部财务部计划合同部综合办公室安全质量部测量班工地试验室涵洞一队涵洞二队2.项目部主要职务和部门职责：2.1 项目经理2.1.1 建立、实施、保持和改进本项目质量管理体系，确保质量体系的符合性和有效性，对本项目工程质量负直接责任；2.1.2 提高全员参与、持续改进、满足顾客要求、遵守法律法规的意识，规定并督促各类人员严格履行质量管理职责，组织开展质量控制相关活动；2.1.3 组织制定本项目各层次、各岗位工作目标和指标，并通过管理体系有效运行和过程控制，确保目标、指标的实现； 2.1.4 负责施工生产经营活动，有效调配和管理项目的人力、财力、物资、设备、设施等资源，确保管理体系的有效运行；2.1.5 贯彻执行有关法律法规、技术规程、规范和质量标准，组织实施项目《实施性施工组织设计》和作业指导书；2.1.6 规定各级管理、执行、验证人员的职责和权限，做好内部信息沟通和交流，创造并保持员工充分参与实现质量目标的良好环境；2.1.7 定期或不定期组织对顾客、相关方意见和要求的调查、沟通和交流活动，增强顾客和相关方的满意度；2.1.8 审核项目《质量管理手册》，批准程序文件、培训计划、管理评审计划和报告，定期主持本项目质量管理评审，确保质量管理体系持续的适宜性、充分性和有效性； 2.1.9支持、配合业主、监理的工作，接受监督、检查和指导，做好竣工交付、质量回访、工程保修和服务。
2.2 项目副经理2.2.1 协助项目经理做好本项目的施工生产和安全质量管理工作；2.2.2 负责向各层次有关人员传达业主及相关方要求；2.2.3 参与项目部质量管理体系的策划及质量目标的制定、实施、验证和改进活动；2.2.4 组织安全质量检查活动，并针对存在的问题，提出改进意见；2.2.5 组织实施安全质量改进措施，对分管的工作质量负直接责任；2.2.6 服从业主、监理工作指令，接受监督、检查和指导，参与竣工交付、质量回访、工程保修和服务2.3 项目总工程师2.3.1 组织质量管理体系的策划及质量目标的制定，批准有关技术、质量管理方案；2.3.2 协助项目经理（管理者代表）建立、实施、保持并持续改进质量管理体系，认真履行管理承诺，贯彻实施质量方针和目标；2.3.3 组织图纸审核、控制网复测和施工方案技术交底，并对实施情况进行监督、检查和指导；2.3.4 对施工技术和质量管理工作全面负责，组织编制和审核《实施性施工组织设计》或施工技术方案等技术文件，督促检查监视和测量装置的检定及使用情况、不合格品的评审和处置方案落实情况、工程质量和创优目标完成情况；2.3.5 建立、完善并督促落实“双预控”措施和技术、质量责任制，组织研究、解决施工中的重大技术问题，促进质量目标的实现；2.3.6 对施工技术、质量管理人员的需求进行确认，组织对技术、质量管理人员能力的考核、评价和培训，确保满足管理体系运行的需要；2.3.7 对工程质量、环境保护、安全技术措施进行监督检查和指导，对违章、违规行为和技术、质量事故及时进行整改和处理；2.3.8 服从业主、监理工作指令，接受监督、检查和指导，组织质量体系内部审核和管理评审，参与工程回访及维修服务的实施，确保顾客和相关方满意。
2.4 综合办公室2.4.1负责制定并组织实施《文件控制程序》等相关文件，对其实施的符合性和有效性进行监督、检查和指导；2.4.2 负责项目内部管理和宣传报道工作，贯彻执行质量方针、目标，规定本部门所属人员的岗位职责和权限，建立并完成本部门的工作目标、指标；2.4.3负责上传下达并协调各职能部门之间的工作，办理对外接待、联络等行政事务；2.4.4 建立、完善并组织实施项目内部管理制度，负责记录和保管项目经理部建立、实施信息沟通活动并提供各项承诺的证据资料；2.4.5 负责项目内部文秘工作及文件的登记、校核和管理，负责文件收发和印章管理工作；2.4.6 参与质量管理体系要求的其他活动，并履行相应的职责，参加管理评审，保存体系运行控制的文件和记录2.5 工程技术部2.5.1 负责制定和组织实施工程管理、施工技术等程序文件及相关的支持性文件，并对其实施的符合性和有效性负监控、指导责任；2.5.2 贯彻执行国家和行业施工规范、技术规程、工艺标准和项目质量管理体系文件，规定本部门人员的岗位职责和权限，建立并完成本部门的工作目标；2.5.3 组织施工设计图纸审核，编制《实施性施工组织设计》、施工技术方案及作业指导书等；2.5.4 负责施工调查，进行现场测量放样和技术交底，对施工技术、质量进行旁站监控，并做好过程检验、变更设计、工程日志等技术资料；2.5.5 加强施工技术和现场检查，服从业主、监理工作指令，接受监督、检查和指导，促进施工能力和管理水平的提高；2.5.6 参与质量检查和技术、质量事故调查、分析和处理，提供相关的技术处理方案或措施；2.5.7 组织技术革新，课题攻关和技术交流与培训活动，撰写技术总结，编制竣工资料；2.5.8 收集、整理施工技术管理过程中的有关信息，并进行数据分析，对发现或潜在的不符合，及时组织相关部门分析原因，制定纠正和预防措施，经总工程师确认后组织实施，并对措施执行情况进行跟踪和验证；2.5.9 参与质量体系规定的其他活动，并履行相应的职责；参加质量体系审核和管理评审，负责本部门文件资料的归档管理，保存质量体系运行控制的文件和记录。
2.6 安全质量部2.6.1 组织编制本项目质量管理手册及相关程序文件，制定质量计划、项目创优规划和创优措施，并组织实施；2.6.2 负责质量管理体系文件的贯彻、实施，并进行监督检查； 2.6.3 收集、编制、报批和实施本项目培训计划，组织有关部门和人员进行技术、质量、安全、环保等法律法规、工艺标准、应急预案的教育培训，做好项目人员培训记录及各种人员上岗证的登记；2.6.4 负责对质量管理体系运行过程中出现的不符合制定纠正、预防措施，监督、检查运行情况，并保持相关记录；2.6.5 负责与业主、监理及其他相关方、员工进行沟通，获取质量管理相关信息，实施质量体系内部审核和管理评审；2.6.6 负责收集国家、行业、地方政府、业主有关的质量法规、标准和其它要求，建立或更新《适用的法律、法规及规范性文件清单》；2.6.7 组织工序质量检查验收，服从业主、监理工作指令，接受监督、检查和指导，负责质量管理体系文件和质量记录的管理；2.6.8 开展质量创优、质量检查和QC小组活动，组织项目QC成果发表、评审、推荐上报及经验交流；2.6.9 参加质量事故的调查、分析、处理,制定和实施纠正、预防措施；2.6.10 积极配合设计、监理做好质量检测和控制工作，按规定及时上报质量报表、检查验收、质量总结等有关资料；2.6.11 收集、整理工程质量管理过程中的有关信息，并进行数据分析，对发现或潜在的不符合，及时组织相关部门分析原因，制定纠正和预防措施，经总工程师确认后组织实施，并对措施执行情况进行跟踪和验证。
2.6.12 贯彻执行党和国家及地方政府、行业主管部门有关安全生产、环境保护的法律、法规、标准及其他要求；2.6.13 建立、实施和保持职业健康安全、环境管理体系，调查、识别、评价危险源、环境因素，确定重大危险源和重要环境因素，制定安全环保目标、指标和管理方案、应急预案、控制程序，组织实施和控制；2.6.14 负责编制项目《安全环保施工组织设计》，定期组织检查，及时掌握施工安全和环保状况，会同相关部门采取有效措施，预防各类事故、事件的发生；2.6.15 收集、识别国家、地方、行业有关职业健康安全管理、环境保护法律、法规和规范性文件，编制《适用的法律、法规及规范性文件清单和条款摘要》，并对执行情况进行监督、检查和评价；2.6.16 负责对施工人员进行职业健康安全、环境保护有关法律、法规、目标、指标和管理方案、应急预案、控制程序的教育培训，增强全员安全环保意识，促进安全环保工作有效开展；2.6.17 组织开展安全质量标准工地建设、环境保护和劳动竞赛、评比活动，监督检查特种作业人员岗位培训和持证上岗情况，实施安全环保奖罚事宜；2.6.18 负责与业主、监理及其他相关方、员工进行沟通，收集、分析相关信息，及时上报安全环保工作总结和报表，参与内部审核和管理评审；2.6.19 参与安全、环境事故、事件的调查、分析和处理，收集、整理有关信息，并进行数据分析，对发现或潜在的不符合，及时组织相关部门分析原因，制定纠正和预防措施，经项目经理确认后组织实施，并对措施执行情况进行跟踪和验证。
2.7 设备物资部2.7.1 负责制定和实施物资设备管理程序文件及相关的支持性文件，并对其实施的符合性和有效性负监控、指导责任；2.7.2 负责收集供方的相关资料，并对其进行考核、评价、汇总，编制合格供方名册；2.7.3 做好原材料、半成品进货检验和现场标识及管理工作，按时上报物资报表，做好采购计划、订货合同、出入库点验等物质台帐；2.7.4 组织开展双增双节活动，搞好材料的限额发料工作，按月进行材料节超分析，严格执行《材料消耗逐日登记制度》；2.7.5 负责设备配件、机具的采购、验收和管理，制定设备保养和维修计划并组织实施；2.7.6 收集整理设备资料，及时上报各种统计报表，搞好统计分析，健全设备管理台帐、记录；2.7.7 负责机械设备的维修、保养和安全管理工作，保证施工机械、车辆的正常运转，满足施工需要2.8 计划合同部2.8.1 熟悉施工合同及要求，参与合同评审，负责施工预决算、验工计价、合同及财务管理，配合施工技术部搞好变更设计、索赔补差工作；2.8.2 参与制定项目施工计划，考核实物工程量；2.8.3 负责定岗定员、制定工资分配方案和效益工资的考核办法；2.8.4 负责概预算定额和施工定额的管理，保证工程款的合理使用，按时上报责任成本报表，配合工程任务承揽。
2.9 财务部2.9.1 熟悉施工合同及要求，参与合同评审，负责财务管理，配合施工技术部搞好变更设计、索赔补差工作；2.9.2 负责定岗定员、制定工资分配方案和效益工资的考核办法；2.9.3 保证工程款的合理使用，按时上报责任成本报表，配合工程任务承揽2.10 中心试验室2.10.1 贯彻执行国家、行业、集团公司有关试验、计量认证工作的标准、规范及规章制度；2.10.2 负责钢材、水泥、砂、石料等原材料的检验与试验和砼、砂浆配合比设计、强度质量检验、状态标识和施工防护；2.10.3 参加工地原材料产地的选择，质量复检，及时按规定对原材料进行取样试验，严把原材料质量关；2.10.4 积极配合业主、监理或第三方的试验检验工作，服从业主、监理工作指令，接受监督、检查和指导；2.10.5 负责原材料合格证、试验原始记录、报告的保管、发送，归档及保存，并为编制竣工文件提供相关质量记录；2.10.6 建立试验仪器台帐（登记表、履历书、检定证书），负责试验、计量设备的周期检定和维护管理；2.10.7 参与质量体系有关控制程序的编写及修订工作，参加施工质量检查及事故分析，提出纠正和预防措施，并对执行情况进行跟踪和验证。
2.10.8 做好试验数据汇总分析，及时上报试验统计报表和工作总结三、劳动力组织措施施工队伍将抽调思想好、技术熟练、身体健康、具有3年以上客运专线铁路施工经验的职工组成由工程技术部、安质质量部对所有参建职工进行客运专线涵洞施工知识培训1、劳动力进场施工队伍将根据施工进度安排和工程进展情况分期分批进场，管理人员和技术人员先期进场进行施工准备工作，在其后一周内进场，修建临时设施2、劳动力调配组织在施工中对劳动力采用动态管理，进行最大幅度的调配，使劳动力资源合理配置，形成强大的生产能力劳动力计划动态见附图四、临时工程的分布及总体设计根据本工程项目分布和现场地形及施工条件，经过全面考虑，进行总体规划，详见施工平面布置附图, 规划原则：确保施工安全，节省投资，节约用地，节省劳力，因地制宜，就地取材，便于施工临建设施主要内容：汽车便道、施工用电、生产生活用水、生产生活用房、拌和站、钢筋及钢构件加工场、混凝土构件预制场等1、施工便道及道路改移为了施工方便，利用原有城乡主干线、主要依靠既有G320国道、848县道及各乡村道路，在既有道路无法到达的寺方修建施工便道，作为机械设备、人员、材料进场的道路，施工便道路基宽7.0m，路面宽度6.5m，路基高度不小于0.5m。
便道路面结构采用泥结碎石路面便道急弯、纵向陡坡等危险地段设安全护栏和醒目的安全警示标志，便道分岔路口设置方向告示牌便道两侧设置边沟、排水沟，施工期间派专人对便道进行日常检查、养护和维修，做到雨天有人清沟排水，晴天有车洒水除尘，确保路面平整、行车舒适、畅通无阻2、施工用水用电生产用水从附近水源或者就近隧道队（桥梁队）高压水箱抽水至涵洞施工蓄水池，并安设输水管送至施工工点；生活用水采取当地自来水施工及生活用电采用各涵洞施工点就近连接各隧道队（桥梁队）变压器，另配备30KW发电机一台以备用3、生产、生活房屋生活房屋及办公室租用附件民房，条件不充许时就近搭设活动板房钢筋库及加工棚、材料库)现场搭设4、混凝土拌和站混凝土由项目部11#搅拌站提供，混凝土罐车运送至施工现场5、钢筋加工场因本段涵洞过于分散，计划将钢筋加工场在就近设置，场地地面硬化，搭设彩钢瓦，防止材料受雨水淋湿钢筋堆放要求上盖下垫6、通讯联络施工中采用有线通讯与无线通讯相结合的方式，以解决项目部与内、外部的联系五、施工测试1.已与建设单位、设计单位、监理单位和有关人员进行工程交接桩与复测；各种工程材料料源的调查与比选；各种仪器、仪表及设备的测试检验，并办理了计量合格证书，进行了仪器状态标识。
2.已高标准建立了中交股份沪昆客专贵州段指挥部中心试验室，配置了满足施工需要的试验仪器与设备，安装调试并通过了标定中心检测室进行原材料取样和混凝土试件制作并进行分析、试验，提出试验报告，做好混凝土配合比的试配与优化在施工过程中，中心检测室对混凝土进行跟踪质量检测，及时反馈信息，指导施工试验检测具体的流程见图3.设计院交桩后,本管区及时组织精干测量人员对各控制桩进行复测,复测范围扩大,连测至相邻管区内两个控制桩,按照测量规范对各桩橛的测量数据进行平差计算平差结果若不符合规范要求,报请设计院重新测量交桩;符合规范要求,即加密控制桩,建立本涵洞中线及高程控制网,对各控制桩进行加固保护,同时编写复测报告,报监理审批4.高标准建立项目工地试验室，配置满足施工需要的试验仪器与设备，安装调试，通过标定，办理计量合格证书，进行状态标识调查与比选各种工程材料料源，进行原材料取样分析、试验，提出试验报告，做好混凝土配合比的试配与优化在施工过程中，对混凝土进行跟踪质量检测，及时反馈信息，指导施工5.收集施工作业层中所涉及的各种外部技术数据6.试验计划流程图见图；投入本工程的主要试验、测量、检测设备见附表六、内业资料1、组织技术人员认真阅读、审核施工图纸，编写审核报告，澄清有关技术问题；熟悉相关专业施工规范、质量评定标准；认真熟悉、核对施工图纸，核对地形地质资料，研究和优化施工技术方案，进行临时工程施工设计，编写实施性施工组织设计、管理计划，编写本工点所需的各种施工工艺标准、保证措施及施工作业指导书；根据建设单位管理办法，结合本工程施工特点，编写技术管理办法和实施细则。
2、对重点工序制定施工安全方案和安全保证措施，提出应急预案制定质量管理计划，健全项目质量保证体系，成立QC小组，针对质量控制重点开展活动3、在设计进行技术交底后，对施工人员进行技术交底，对参加施工员工进行上岗前技术培训，考核合格后挂牌上岗4、成立技术中心，对本管段工程重难点施工技术和工艺提前进行专项研究，提出施工方案5、由资料员负责内业资料的管理、归档，以检验批为单元，按分项、分部、单位工程进行汇总工程施工完毕并经验收合格后编制完整的内业资料，按建设单位的要求向有关部门移交，并办理移交手续七、施工程序本工程的施工程序为：征地拆迁——场地清理_——测量放线——现场核对——开工报告——自检——报检——试验检测——质量评定——工程验收——内业资料第四章 各主要项目施工方法、工艺要求、工艺要点1施工指导思想 以“精心组织，优化配置，安全文明，提前完工”为指导思想以“ 满足客户要求为宗旨，实现质量承诺为准则，领先行业标准为目标 ”为质量方针，以“全第一，保证一流质量，树立一方信誉”为战略目标并树立“高起点，高标准，高技术，高速度，高效率”的全新的施工理念2 施工原则合理规划施工场地，保证施工设施正常运行。
协调好各方关系，确保工程顺利进行，文明等环保并重杜绝野蛮施工，资源浪费，不破坏生态环境，按规定保护好水土资源，积极推行“新工艺，新方法，新材料，新设备”和科技创新，争创精品工程在保证质量和安全的情况下，工期有所提前，为后面路基施工创造有利条件3总体施工方案混凝土采用拌合站集中拌合，混凝土搅拌运输车运输；钢筋由加工场统一一次性加工成型，人工运至施工现场，钢筋半成品由加工场集中加工，现场绑扎焊接成型涵身和基础采用整体钢模无拉杆施工工艺，砼垂直运输采用吊车提升，从下到上一次浇注完成4施工工艺流程图见图4-14.1 涵洞工程基本要求（1）涵洞地基承载力必须满足设计要求，要求基础承载力必须大于、等于0.2 Mpa2）沉降缝，防水层，台背填土应按施工图和规范要求施工3）外观鉴定：A涵身直顺B进出口与上下游沟横连接顺直，流水畅通，无滞留物C帽石及八字墙平直，无翘曲现象4.2 涵洞施工A、基坑开挖：依照基坑开挖方量、地基状况和涵底地基处理方法安排施工方法基础开挖时要注意预留定的施工宽度，并按规范要求根据不同的地质放坡①、人工开挖 开挖工程量较小的土质或石质基坑采用人工开挖，其开挖方法：土质基坑采用放坡开挖。
石质基坑采用垂直开挖人工装，自卸汽车运至指定弃土场征地拆迁、图纸审核四通一平，人员、机具到场施工准备原材料试验、到场开工报告报批测量放样、技术交底河道改移基坑开挖地表排水基坑排水 基底处理 不合格 合格基础浇注留设沉降缝涵身浇注立模、绑钢筋端墙出入口铺砌铺设防水层涵背回填场地清理资料整理验交图4-1 施工工艺流程图②、机械开挖配合人工刷坡检底开挖工程量大的土质基坑采用挖掘机开挖配合人工刷坡检底的开挖方法，机械开挖时在设计基底高程以上保留不少于30cm厚度的土层由人工开挖检底基坑下部为岩层基坑时按石质基坑的开挖方法进行施工弃土提升及运输方法采用挖掘机装，自卸汽车运至指定弃土场③、石质基坑石质基坑的开挖方法采用风动工具凿除或松动爆破的开挖方法，弃土提升及运输方法工程量小时采用人工挑运工程量大时采用挖掘机回旋弃土采用松动爆破开挖时在基底以上留不少于20cm厚度的岩层改由风动工具凿除、施工中不得扰动基岩④、CFG桩处理的基桩开挖时,必须采用人工配合机械开挖施工，多余的桩头部分采用人工截除，机械开挖时必须有专人指挥，并与桩基保持一定的距离，不得扰动桩头B、基坑排水基坑排水采用改沟导流、汇水井抽水或井点法排水的排水方法。
对于在施工期间有水流的沟渠处修建排水涵时，先在该涵基坑顶缘以外适当位置修建临时导坑排水沟将地表水流引排，基坑内排水一般采用排水沟与汇水井相结合集中抽水的方法，对于基坑处在砂性土壤中时可采用井点法排水基坑开挖尺寸达到设计要求并质检合格后，报质检工程师和试验工程师，对基坑尺寸、标高、地基承载力等检查，合格后报监理工程师检查C、钢筋加工钢筋加工及安装尺寸严格按照设计、规范要求加工钢筋在钢筋加工场一次整体制作，网片应具有足够的刚度和稳定性，以便运送、吊装和浇注混凝土时不致变形；为增加钢筋网片强度，主筋与箍筋结点处全部采用点焊钢筋在纵向采用双面对接焊，焊缝饱满，上下纵筋于一直线上，同一截面上的钢筋接头不超过总面积的50%骨架制作方法可用卡板、箍筋成形法在骨架主筋外侧，将钢筋耳环焊接在骨架主筋上，以控制保护层D、混凝土施工：先浇筑底板，待底板砼达到设计强度的50%后，再施工墙身及顶板砼① 底板砼浇筑从钢筋加工棚拉来底板钢筋安装好，模板采用大块钢模拼装，搭脚手架支撑，混凝土输送车将砼拉到现扬，用吊车配料斗将砼吊入模内，用插入式振动棒按规范要求的砼分层厚度振捣，一次浇筑而成②、墙身及顶板砼浇筑墙身及顶板砼一次浇筑，外模加固采用桁架与模板成整体支撑的施工方法，施工时根据各自的特点和施工条件选用不同的施工方法。
采用桁架与钢模成整体的组合钢模：加工模板时竖向应为一整块，横向宜按2m分块加工，拼装时采用镙栓联结，加固模板时在基础浇筑时预埋一头车丝的Φ20以上的圆钢作拉杆、间距不大于50cm，拉住下口，上口采用Φ20以上的圆钢作拉杆或槽钢拉住，间距不大于1m；采用模板外工字钢框架支撑即用工字钢作纵横围带将外模整个框住，同样上口和下口用拉杆或槽钢拉住内模采用钢模，用满堂式支架支撑灌车将砼拉到现扬，用吊车配料斗将砼吊入模内，用插入式振动棒按规范要求的砼分层厚度振捣，一次浇筑而成，确保捣固的质量，保证混凝土实体内部不出现任何因漏捣而造成的质量问题，不出现因漏捣而造成外表出现蜂窝麻面混凝土浇筑时应自下而上，对称分层灌注，倾落自由高度不超过2.0m在浇注过程中，注意观察模板、支架、钢筋的情况，当发现变形、位移时，及时采取措施进行处理采用锤入式振动棒辅助捣固必须符合下列规定：（1） 每一振点的捣固延续时间，应使砼表面呈现浮浆并不再沉落2） 捣固器与模板的距离不大于其作用半径的的0.5，并避免碰撞钢筋、模板、预埋件等3）振捣时的移动间距不大于捣固器的作用半金的1.5倍4）振捣器插入下层砼内的深度不小于50mm5）按要求在灌注现场做试件，并详细填写施工记录。
E、养护脱模养护期间，涵洞内侧砼、表层砼与环境之间的温差均不得大于150C，砼浇筑完凝后立即用湿的草袋或草帘盖好，等终凝后洒水自然养护，保持草袋湿润，夏季每隔0.5~1.0小时，对内外模冲水降温当砼的强度达到砼的设计强度的75%才能脱模，侧面模板在砼强度达到设计的40%（三天）以上方可拆模，拆模后应对砼表面洒水养护，洒水养护时间见下表洒水养护时间表 环境相对湿度60%60%~90%>90%洒水天数147可不洒水F、防水层①防水层的表面应平顺均匀，不得有明显凹凸不平存在；不允许有皱折、破损、鼓泡、翘边、脱层、滑动和封口不严等缺陷；各层间必须粘结牢固，防水层与圬工粘结情况可在现场做撕折试验，确认合格与否② 铺设卷材防水层，应从低处开始，搭接方向为顺水流方向搭 接宽度不少于10cm6）、帽石施工要利用顶板支架一次立模成型，砼初凝前要将帽石顶面收光，棱角做好G、涵洞附近路堤过渡段填筑涵洞背面回填严格按《高速铁路路基施工技术指南》中过渡段施工的要求进行预制涵节接合面砂浆达到设计强度后方可进行路基渡段施工，现浇框架涵达到设计强度后方能进行涵洞顶填土。
回填时必须从涵洞两侧同时、分层、对称、水平填筑，靠近涵背处及大型压路机压不到的部位应用小型压实设备分层进行碾压，填料松铺分层厚度不大于20cm；涵顶填土厚度小于1米时，不得采用大型振动压路机进行碾压5检验试验计划进货检验与试验计划详见下表4-2施工过程检验试验计划详见下表4-3进货检验和试验计划表 表4-2序号需检试的项目名称验证及试验要求检验频度检验单位试验单位1水泥胶砂强度、安定性、细度、凝结时间1次/一个批号 送检2钢筋抗拉强度、延伸率、冷弯1次/一个批号 送检3细骨料筛分、密度、含泥量、坚固性1次/400方 送检4粗骨料筛分、密度、含泥量、压碎值、针片状含量1次/400方 送检5外加剂 1次/同一批号同一规格标号 送检6水水质分析1次/同一水源 送检施工过程检验和试验计划表 表4-3序号需检试的项目名称验证及试验要求检验频度检验单位试验单位1混凝土强度试块抗压强度1-2组/工班 送检2砂浆强度试块抗压强度1组/工班 送检3钢筋焊接力学和工艺性能试验对接焊1次/200个，搭接焊1次/300个 送检4桥涵缺口填筑检测压实度 2-3个点/每层厚0.3m 送检5混凝土坍落度检测混凝土工作性2次/工班 自检6施工配合比换算检测砂、碎石含水量1次/工班或气候变化 自检7基底检测地基承载力试验4个点/每基坑 送检第五章 施工进度计划1总工期要求本工程2013年4月25日正式开工， 2013年6月24日全部完工，工期60天。
2施工进度安排原则4.2.1以设计图及现场调查和本管段计划配置的资源（机械设备、劳动力、材料、资金等）为依据，以60天工期为前提运用网络计划技术，统筹兼顾，合理安排施工进度；4.2.2在保证工程质量、安全生产的基础上，优化资源配置，挖掘机械设备潜力，充分发挥企业综合优势，确保或提前，在合同工期内完成施工任务4.2.3以组织均衡法施工为基本方法，抓住有利季节，减少雨季和冬季影响，采取平行、流水、平稳、交叉作业方法，超前运作3各分项工程施工进度安排施工准备：2013年4月25日~2013年4月27日完成图纸审核，地质复核，定位放样等工程主体工程：2013年4月28日~2013年6月13日，完成涵洞基底处理，基础墙身砌筑，板座盖板砼及防水层施工等主体工程收尾：2013年6月14日~2013年6月24日，完成涵身修整勾缝，施工现场清理，便道水渠顺接等收尾工程4 分项工程工期安排如表5-15施工网络计划图施工网络计划图见附图4-26施工进度横道图施工进度横道图见附图4-3分项工程工期安排如表表5-1 序号工程项目开工时间竣工时间备注1DK543+290（1-1.5×2.0）2013.05.252013.06.242DK543+819（1-1.5×2.0）2013.05.252013.06.243DK544+189（1-1.5×2.0）2013.05.252013.06.244DK545+320（1-1.5×1.6）2013.05.252013.06.245DK547+370（2-3.0×3.5）2013.04.252013.05.246DK548+080（1-5.0×5.3）2013.04.252013.05.247DK548+120（1-3.0×3.5）2013.04.252013.05.248DK549+650（1-3.0×3.5）2013.04.252013.05.249DK551+810（1-3.0×3.5）2013.04.252013.05.2410DK551+955（1-4.0×5.3）2013.04.252013.05.24 第六章 主要材料、设备使用计划一、主要材料使用计划1、供应计划根据工程总体计划，所用材料提前编制年度、季度计划，按计划组织进料。
