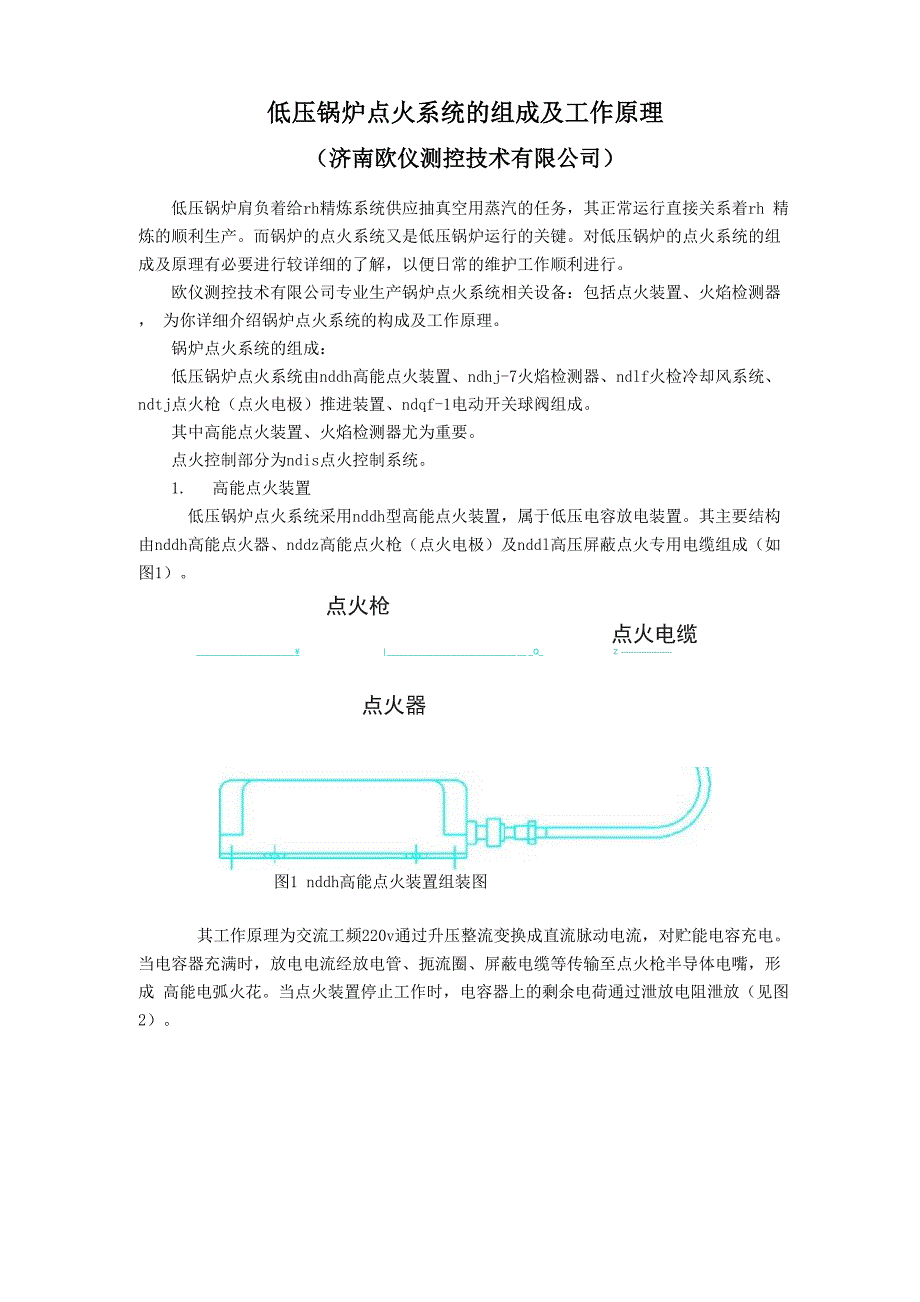

低压锅炉点火系统的组成及工作原理（济南欧仪测控技术有限公司）低压锅炉肩负着给rh精炼系统供应抽真空用蒸汽的任务，其正常运行直接关系着rh 精炼的顺利生产而锅炉的点火系统又是低压锅炉运行的关键对低压锅炉的点火系统的组 成及原理有必要进行较详细的了解，以便日常的维护工作顺利进行欧仪测控技术有限公司专业生产锅炉点火系统相关设备：包括点火装置、火焰检测器， 为你详细介绍锅炉点火系统的构成及工作原理锅炉点火系统的组成：低压锅炉点火系统由nddh高能点火装置、ndhj-7火焰检测器、ndlf火检冷却风系统、 ndtj点火枪（点火电极）推进装置、ndqf-1电动开关球阀组成其中高能点火装置、火焰检测器尤为重要点火控制部分为ndis点火控制系统1. 高能点火装置低压锅炉点火系统采用nddh型高能点火装置，属于低压电容放电装置其主要结构 由nddh高能点火器、nddz高能点火枪（点火电极）及nddl高压屏蔽点火专用电缆组成（如 图1）点火枪点火电缆 ¥ | Q_ Z 点火器图1 nddh高能点火装置组装图其工作原理为交流工频220v通过升压整流变换成直流脉动电流，对贮能电容充电 当电容器充满时，放电电流经放电管、扼流圈、屏蔽电缆等传输至点火枪半导体电嘴，形成 高能电弧火花。
当点火装置停止工作时，电容器上的剩余电荷通过泄放电阻泄放（见图2）2. 火焰检测器ndhj-7型火焰检测器可长期连续检测各种燃气锅炉的火焰，对锅炉进行安全监控 其主要结构由探头和处理器两部分组成，探头与处理器之间由两芯双绞屏蔽电缆连接其工 作原理为ndhj-7紫外线式火焰检测器的探头前装有石英防尘镜片，火焰发出的光信号传至 探头尾部的uv光敏管，由uv光敏管完成光电转换探头与处理器间信号的传输采取电流传 输方式，以提高抗干扰能力，并通过两芯双绞屏蔽电缆传至处理器处理器将由探头传来的 信号通过匹配电路、施密特触发器、单稳态触发电路进行处理后，进行有、无火判别，并给 出相应指示及输出（见图3）图3测器工作原理框图3. ndis点火控制系统3.1 ndis系统主要用于控制锅炉点火设备的点火操作它可以实现锅炉的自动点火（接受集控室程控点火指令），也可以对点火设备进行就地单步操作，并将各单元设备的工 作位置和工作状况信号反馈到控制室ndis系统由程控点火控制柜（可编程控制器plc控制 柜）、就地点火控制柜（继电器控制柜）、高能点火装置、火焰检测装置、快速关断阀门等组成其控制系统框图如图4所示图4点火控制系统示意图3.2系统主要功能(1) 自动或手动控制推进执行器的进退；(2) 自动或手动控制高能点火装置的点火；(3) 自动或手动控制快速切断阀门的吹扫、进气、截止;⑷ 自动(控制室)或手动(就地)控制方式的切换；(5)运行工况指示。
3.3点火系统控制柜工作流程低压锅炉点火系统所采用的ndis点火控制系统由程控柜和就地控制柜组成通过远程 及本地两种不同方式的控制，实现不同条件及要求下的点火需求系统点火流程如图5所示图5系统点火流程图更多精彩内容尽在欧仪测控：营销中心,400-086-0915非工作时间,0531-886863062719506188箱:网:传 真：销售经理：联系商址：山东省济南市高新区会展国际城1号楼1867865351518560195185 jnoyck@ www. jnoyck> comori区欠仅观时空。
