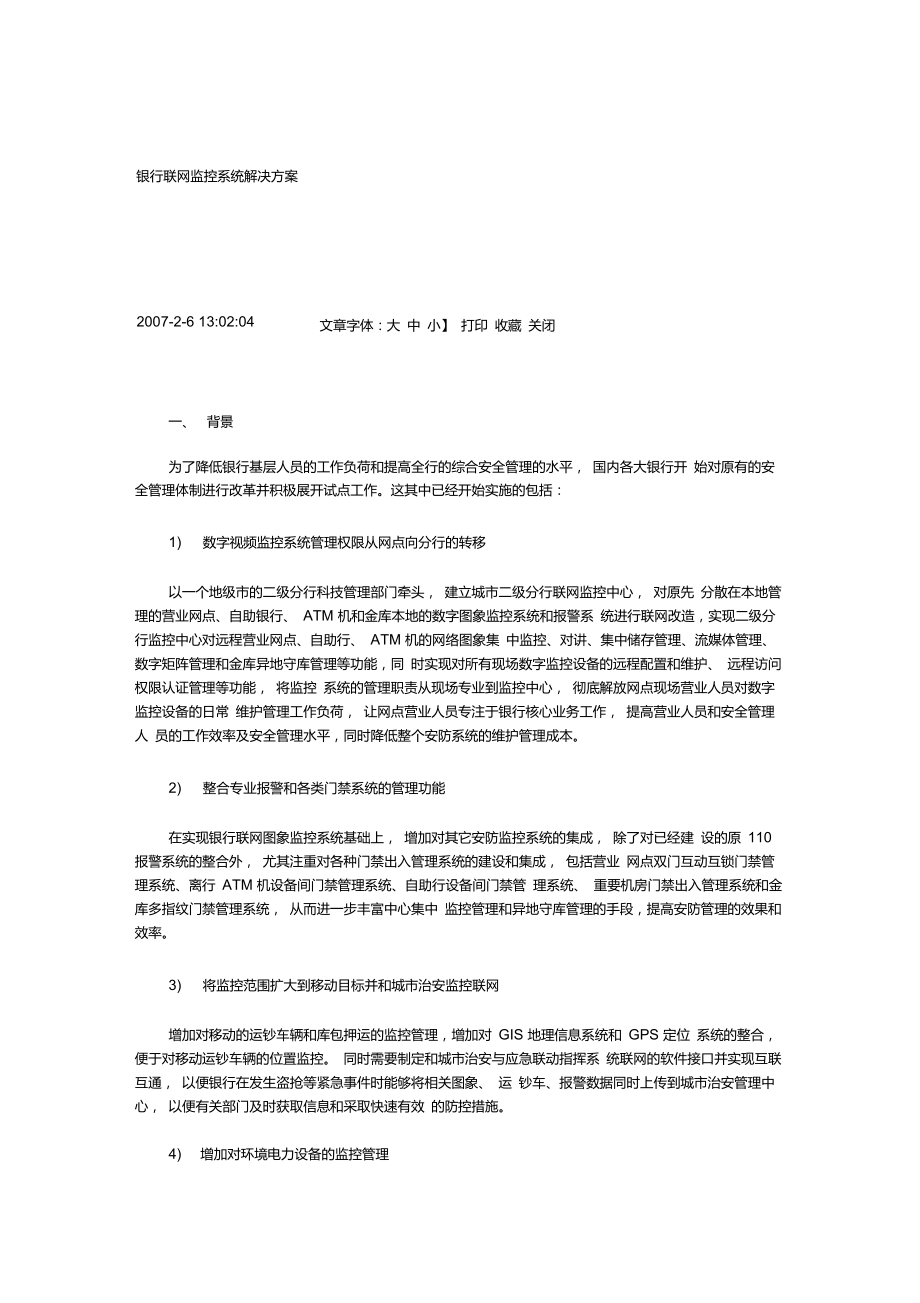

银行联网监控系统解决方案2007-2-6 13:02:04文章字体：大 中 小】 打印 收藏 关闭一、 背景为了降低银行基层人员的工作负荷和提高全行的综合安全管理的水平， 国内各大银行开 始对原有的安全管理体制进行改革并积极展开试点工作这其中已经开始实施的包括：1) 数字视频监控系统管理权限从网点向分行的转移以一个地级市的二级分行科技管理部门牵头， 建立城市二级分行联网监控中心， 对原先 分散在本地管理的营业网点、自助银行、 ATM 机和金库本地的数字图象监控系统和报警系 统进行联网改造，实现二级分行监控中心对远程营业网点、自助行、 ATM 机的网络图象集 中监控、对讲、集中储存管理、流媒体管理、数字矩阵管理和金库异地守库管理等功能，同 时实现对所有现场数字监控设备的远程配置和维护、 远程访问权限认证管理等功能， 将监控 系统的管理职责从现场专业到监控中心， 彻底解放网点现场营业人员对数字监控设备的日常 维护管理工作负荷， 让网点营业人员专注于银行核心业务工作， 提高营业人员和安全管理人 员的工作效率及安全管理水平，同时降低整个安防系统的维护管理成本2) 整合专业报警和各类门禁系统的管理功能在实现银行联网图象监控系统基础上， 增加对其它安防监控系统的集成， 除了对已经建 设的原 110 报警系统的整合外， 尤其注重对各种门禁出入管理系统的建设和集成， 包括营业 网点双门互动互锁门禁管理系统、离行 ATM 机设备间门禁管理系统、自助行设备间门禁管 理系统、 重要机房门禁出入管理系统和金库多指纹门禁管理系统， 从而进一步丰富中心集中 监控管理和异地守库管理的手段，提高安防管理的效果和效率。
3) 将监控范围扩大到移动目标并和城市治安监控联网增加对移动的运钞车辆和库包押运的监控管理，增加对 GIS 地理信息系统和 GPS 定位 系统的整合， 便于对移动运钞车辆的位置监控 同时需要制定和城市治安与应急联动指挥系 统联网的软件接口并实现互联互通， 以便银行在发生盗抢等紧急事件时能够将相关图象、 运 钞车、报警数据同时上传到城市治安管理中心， 以便有关部门及时获取信息和采取快速有效 的防控措施4) 增加对环境电力设备的监控管理除了建设传统的安防监控系统外， 科技管理部门进一步提出对自身范围内的银行各类场 所的电力、 环境保障体系进行集中监控管理， 这其中包括的金库的环境电力监控、 离行式自 助行的环境电力监控和银行网络通讯与数据中心机房环境电力监控， 在环境与电力系统出现 异常时及时报警并作好预警工作， 减少事故的发生和尽可能降低可能产生的损失， 通过对这 些环境电力设备的远程集中管理，以提高科技管理部门的综合不保障管理水平和工作效率， 防止危害，降低维护和使用成本二、系统要求一般情况下， 银行首先会实施 ATM 机 /自助行的联网监控与金库异地守库系统的改造项 目试点，具体需求包括：1) ATM 机的联网监控对已经建设好离行和在行式 ATM 机的数字监控系统进行联网改造，实现中心集中监控 管理。
每个 ATM 监控包括 3 个摄像机的视频监控，目前 ATM 数字监控系统通过 2M 专网 或 10M 的 VPN 虚拟专网和监控中心相连2) 自助银行的联网监控对自助银行的数字监控系统进行联网改造， 实现中心集中监控管理 每个自助银行一般 配置不超过 8 个摄象机， 同时配置拾音头、 音箱和求助按纽实现和中心的对讲和求助报警功 能现场采用基于各种主流板卡的 PC 式 DVR 主机目前这些自助银行数字监控系统通过 2M 专网和监控中心相连3) 金库远程异地守库对金库的数字监控系统进行改造和增加报警、门禁设备，这里的报警包括红外、门磁、 震动、防火等， 而门禁采用指纹门禁， 并要求 2个管理人员指纹验证有效后才能打开相应大 门，所有的监控系统能够通过远程集中配置管理、 实时监控， 如对门禁权限的中心认证、对 门禁系统的远程控制开启， 对报警、 门禁和图象系统的相互联动等， 如发生报警或门禁异常 时关闭大门进行录象等，实现远程异地受库相关功能4) 控制中心需求中心主控软件能够远程监视及时掌握网点的安全动态 网点有报警时， 监控中心可通过 查看监视信息最快的了解现场情况， 以便采取相应的措施。
监控中心通过实时监看， 也可能 发现网点的异常情况，并采取措施实现远程的图像监看， 云台镜头控制， 并可与前端网点进行语音对讲 通过网络行监控 中心能方便、迅速的对远程监控点的图像、声音、各种报警信号、灯光、对讲、门禁等系统进行操作和控制，监控中心能根据情况及时处置各种突发性事件，并发出信号无论分控、 主控， 只要拥有控制权， 均可实现上述操作， 控制权可申请， 高级权限用户也可强行获得控 制权远程联网综合监控系统实现后， 所有的控制由监控中心完成， 部分试点项目要求能够对 所有图象信号在中心实现网络集中存储， 现场只保留最近几天的数据， 中心可以配置大容量 的专业存储设备，如磁盘阵列和磁带库， 实现长时间集中存储，并可以非常方便的检索实 现网点监控系统和资料的统一规范化管理分行监控中心能够对网点数字录像机进行如下控制： 通过网络对录像机开关机； 对网点 各路音视频进行录制方式（如动态帧测、定帧、录像时间等）控制或定制；网点录像机操作 权限的设定；其它网点录像机能够实现的控制功能等金库录像出现门禁报警、 移动侦测报警 要求监控系统具有自身硬件故障的自 声光报警功能， 并具有一定的自我恢复当前端的硬盘录像机出现关机、 视频信号丢失、 等情况时， 可在监控中心通过图示及声音等方式提示。
我诊断和声光报警功能， 和对软件故障的自我诊断、 能力在现场到中心的带宽有限时（一般在 2M 以下），需要通过应用流媒体转发技术，实现 中心多人对现场图象数据的访问 对于一些要求高的试点项目， 更要求流媒体转发系统支持 集群技术，实现负载均衡，保证系统的可靠稳定性中心可以配置多个 C/S 分控和 WEB 分控客户端软件实现远程访问监视， 所有的分控访 问都需要通过系统管理服务器的实时集中权限管理后方能进行对于一些要求高的试点项 目，更要求集中系统管理软件支持支持集群技术，实现负载均衡，保证系统的可靠稳定性中心可以通过数字矩阵主机将网络视频信号解码输出到电视墙， 输出的视频信号支持多 画面分割和画中画系统包括以下几个方面：1）现场 ATM 和自助银行、网点监控；2）控制中心主控；3）中心网络数字矩阵和电视墙控制；4）中心系统管理服务；5）中心 WEB 客户端软件下载服务；6）中心流媒体转发服务；7）中心网络存储管理服务；三、系统配置1. 控制计算机（采用 ANOVO 工控产品） ：NOVO-7865/RPC-910S/160G ；2. 数据采集与控制模块；3. 监控系统联网软件；4. 路由器、服务器等四、说明采用该系统可以实现对银行的联网监控，该系统充分利用成熟的先进技术，采用性能 / 价格比较高的产品 ;避免盲目追求最新技术，同时又要防止系统处理能力不够；整个系统具 有经济、可靠、开发、先进、可扩展、兼容性、易用、实用、易于维护等特点。
一、综述宽带网络应用的日趋普及以及数字技术在安防产品中的应用，为整个安防产业带来革 命性的改变 在图像监控产品领域， 数字网络技术的导入大大拓宽了产品的应用范围， 使得 以往费用代价高昂或难以实现的远程监控应用变得轻而易举， 远程医疗会诊、 远程幼儿看护、 连锁店远程监控管理、街道治安远程监控、考场远程监控、海关进出口远程监控、 网吧远程 监控等新兴应用脱颖而出，市场前景日益广泛从发展的角度而言，数字监控部分取代乃至完全取代模拟监控、准数字监控，仅仅是 一个时间问题根据某安防专业媒体的调查分析资料显示： 2003 年国内安防业监控产品市 场总额大约为 30 亿元（不含工程费用） ，其中以网络视频服务器为代表的全数字监控产品在 其中所占份额为 5%；今后三年国内监控产品市场总额将会以 20%的增速发展，而其中的网络视频服务器类数字监控产品将会以 75%的增速发展，从而在三年后使其在监控产品市场中所占比例由目前的 5%份额扩大到 15%左右 数字监控系统不仅符合信息产业的未来发展 趋势，而且代表了监控行业的未来发展方向，蕴藏着巨大的商机和经济效益作为第三代全数字化监控系统的核心产品，网络视频服务器正日益受到安防工程商以 及最终用户的关注。
通过网络视频服务器， 可以将传统摄像机捕捉的图像进行数字化编码压 缩处理后，通过局域网、广域网、无线网络、 Internet 或其它网络方式传送到网络所延伸到 的任何地方， 千里之外的网络终端用户通过普通电脑就可以对远程图像进行实时的监控、 录 像、管理但是，在基于网络视频服务器产品的监控系统应用解决方案设计过程中，我们经常遇 到的来自安防工程商或最终用户的一个问题就是： 如何构建基于网络视频服务器的全数字监 控系统的监控中心解决方案？二、传统的模拟监控系统的监控中心架构监控中心的主要功能是监视、控制管理和录像在传统的模拟监控系统中，前端摄像 机摄取的图像通过视频电缆或光纤传送到监控中心为实现图像的监视、控制和录像功能， 监控中心配备了包括监视电视墙、录像机、视频切换矩阵、画面分割器等繁多设备，系统结 构复杂、操作繁琐且占用空间（如图一所示） 但是，或许是模拟监控系统在用户心目中的形象惯性使然，即使在数字化时代设备愈 加精简智能化的今天， 我们的监控中心大厅一个比一个大而壮观， 监控中心的屏幕一个比一 个大， 监控中心的监视器数量一个比一个多， 媒体对这些系统的宣传也一个比一个来劲 然 而,这恰恰是用户的舍本逐末，追求表面的监控中心的壮观而忽略了监控中心的实际功能效 果。
其实，在国外，许多监控中心往往在一间不太大的屋子里 ,有的甚至没有大屏幕 ,有的还 无人值守 ,但功能效果不错而且，处于网络时代的现代用户，其实每个人都可以通过自己 的计算机终端部分地执行监控中心的功能三、全数字监控中心解决方案说明1、全数字监控系统模式由于采用不同的网络视频服务器设备类型，其组建的全数字监控系统的系统结构差异 较大，因此在谈及全数字监控中心解决方案时， 首先介绍目前主流的两种全数字监控系统模 式系统模式一，硬件编码、硬件解码采用这种方式构建的全数字监控系统，其前端采 用编码型的网络视频服务器（下简称“编码器” ）将模拟图像信号数字化编码压缩后，通过 网络传送到监控中心；在监控中心， 一方面利用电脑主机执行录像、管理控制等功能， 另一 方面通过解码型的网络视频服务器（下简称“解码器” ）将数字压缩信号还原成模拟视频信 号在模拟监视器上显示其系统结构图如图二所示（为保证可比性，假设条件前端共有 16 个监控摄像机，要求监控中心配备 4 台监视器每台监视器 4 画面分割显示，下同系统模式二：硬件编码，软件解码采用这种方式构建的全数字监控系统，其前端采 用网络视频服务器将模拟图像信号数字化编码压缩后， 通过网络传送到监控中心。
在监控中 心，利用电脑运行专用的后台监控管理软件，执行信号解码还原显示、录像、控制等功能， 需要特别指出的是： 后台监控管理软件将数字压缩信号解码成数字视频信号并通过电脑显示 器进行数字化显示 其系统结构图如图三所示 这里， 电脑的数量通常根据显示器数量对等 配备2、优劣分析系统中心造价30%以根据我们的估算，采用系统模式一组建的监控中心设备投资要高于模式二至少上以下是两种类型网络视频服务器产品组建的监控中心投入设备对比表:解码设备显示设备控制管理设备录像设备模式一解码器，与系统前端编码器数量对等配备模拟监视器，如果需要多画面同屏显示，则需增加画面分割器 电脑电脑数字录像模式二 软件解码 电脑显示器 电脑 电脑数字录像备注模式二的解码软件通常由厂家免费提供，因此投入为零模式二需要配备等量电脑主机，因此投入大于模式一两种模式的投入费用基本一致模式二电脑数字录像设备和显示电脑主机兼用，因此投入为零从以上分析我们知道，系统模式一通过编码器（即编码型网络视频服务器）将前端的 模拟信号数字化压缩后传输至监控管理中心， 在中心再通过解码器 （即解码型网络视频服务器）将数字信号解压缩并转换成模拟信号在监视器上显示； 而系统模式二通过网络视频服务器将前端的模拟信号数字化压缩后传输至监控管理中心， 在中心通过监控主机上运行的专用后台监控管理软件将数字信号解压缩后直接在电脑显示器上数字化显示。
一方面，模拟信号转换成数字信号之后再将数字信号还原成模拟信号，必然会出现明 显的失真、衰减等；另一方面，模拟监视器的显示效果本身就远不如数字化高分辨率的显示 器因此，从图像效果上而言，系统模式一远不如系统模式二系统功能的可操控性无论模式一或模式二，基本上都会采用电脑作为系统控制操作设备但是，系统模式 二电脑主机运行专用的后台监控管理软件， 可执行信号解码还原显示、 画面分割、分组轮巡、录像、前端云镜控制、前端网络视频服务器参数设置等功能， 所有需要的控制功能均可以通过一台电脑主机完成 与系统模式二相比， 系统模式一电脑主机的操控功能就少了很多， 比如画面分割、分组轮巡等功能， 除非再增加模拟画面分割器、 矩阵主机等设备，否则根本无法实现监控中心的可扩容性系统的扩容主要包括前端监控点的增加、监控中心显示画面（显示设备的增加以及单 显示设备上显示画面的增加）的增加对于系统模式二， 根据不同的扩容要求，监控中心仅 需要增加显示电脑即可 而对于系统模式一， 不同的扩容要求将会导致监控中心设备的较大 程度调整， 除了解码器和监视器数量的增加外， 还需要增加或更换画面分割器设备， 甚至要 对监控中心的系统布线进行较大程度的改造。
从以上分析比较可以看出，无论系统造价、显示效果、功能的可操控性还是中心的可 扩容性方面， 系统模式二均比系统模式一更胜一筹 为了更清楚地说明系统模式二的监控中 心结构和功能，以下以具体项目应用为例进行介绍四、实际应用案例说明作为 2003 年广州十大明星楼盘之一的广州星河湾花园小区，其开发商从系统应用的实 际需求出发， 在综合比较分析国内监控市场上各种监控模式及解决方案的基础上， 同时吸取 前几年小区一、 二期工程中所采用的基于硬盘录像机的准数字视频监控管理系统的经验教训 的前提下，决定在小区第三期一区楼盘中采用基于网络视频服务器的第三代全数字网络视频 监控管理系统广州星河湾花园小区第三期一区视频监控管理系统工程项目，按照实际需求规划配置108 台摄像机，分别对小区内部楼道、楼内大堂与电梯口、地下室停车场、小区周边出入口 等重要地点进行视频图像监控系统共配备 27 台“翔视” DT-1004V 四路网络视频服务器，分别安放在各楼栋的弱电房内 楼栋内以及附近地下车库的监控摄像机每 4 台摄像机就近接 入弱电房内的网络视频服务器 网络视频服务器连入小区内部局域网将数字图像信号发送到 监控中心。
开发商要求：系统监控中心通过电脑实现高度智能化控制管理，包括前端摄像机云台 镜头控制、多画面同屏分割显示、画面分组自动轮巡切换、图片抓拍、电子地图等功能；提 供实时、定时、报警触发、 随时启停等多种录像模式以及对录像资料的智能化快速回放查询； 系统监控中心要求以 “电视墙” 方式实时显示所有 108路图像， 并且可以任意调用、 放大指 定的图像；系统网内的主控管理电脑可以任意调用视频图像的录像资料根据上述要求，系统设计单位和设备厂家协商做出以下解决方式：由于翔视网络视频服务器后台的“翔视网络视频集中监控系统”管理软件具 备最多 16画面分割显示功能， 而本系统总共有 108 路视频图像， 全部要求实时录像和显示， 因此， 监控中心配置 8 台电脑并安装配套的“翔视网络视频集中监控系统” 管理软件， 其中 1 台作为监控主机，执行系统管理以及对前端网络视频服务器设置的功能，实时调用显示任 意一路视频图像或回放任意一路的历史录像资料，执行对任意监控点摄像机云台镜头的控 制，但不执行录像功能；另外 7 台电脑作为监控副机（其中 6 台每台负责系统内指定的 16 路视频图像的显示、录像功能，另外 1 台负责系统内余下的 12 路视频图像的显示、录像功 能。
执行指定视频图像的显示、录像功能7 台监控副机均配备 17 英寸显示器，显示器固定安放在电视墙柜里，全屏显 示直接组合成监视墙（即电视墙） ；监控主机的显示器直接摆放在操作台上以便于日常操作 管理；监控电脑机箱全部放置在机柜里考虑到操作台空间的有限性，再加上日常控制操作以监控主机为主，因此所 有电脑通过切换器共用一套鼠标键盘实现控制管理操作监控电脑配置为： CPU P4 2.4G ，内存 512M DDR ，显卡 GFORCE4 128M ，工 控主板及机箱电源，每台电脑内置 3 个 120G 硬盘，用于存储录像资料（要求保存所有视频 录像资料 1 周每天 24 小时，之后录像资料自动覆盖更新通过以上“ 7+1”的监控中心电脑管理解决方式，不仅完全实现了系统的功能要求，在 图像显示效果上更胜于传统方式（传统的模拟监视器的图像清晰度远不如数字显示器） ，而 且监控中心无须配备复杂、 昂贵的大路数矩阵切换系统、 画面分割器等就可以实现画面分割、 切换、调用放大等功能。
