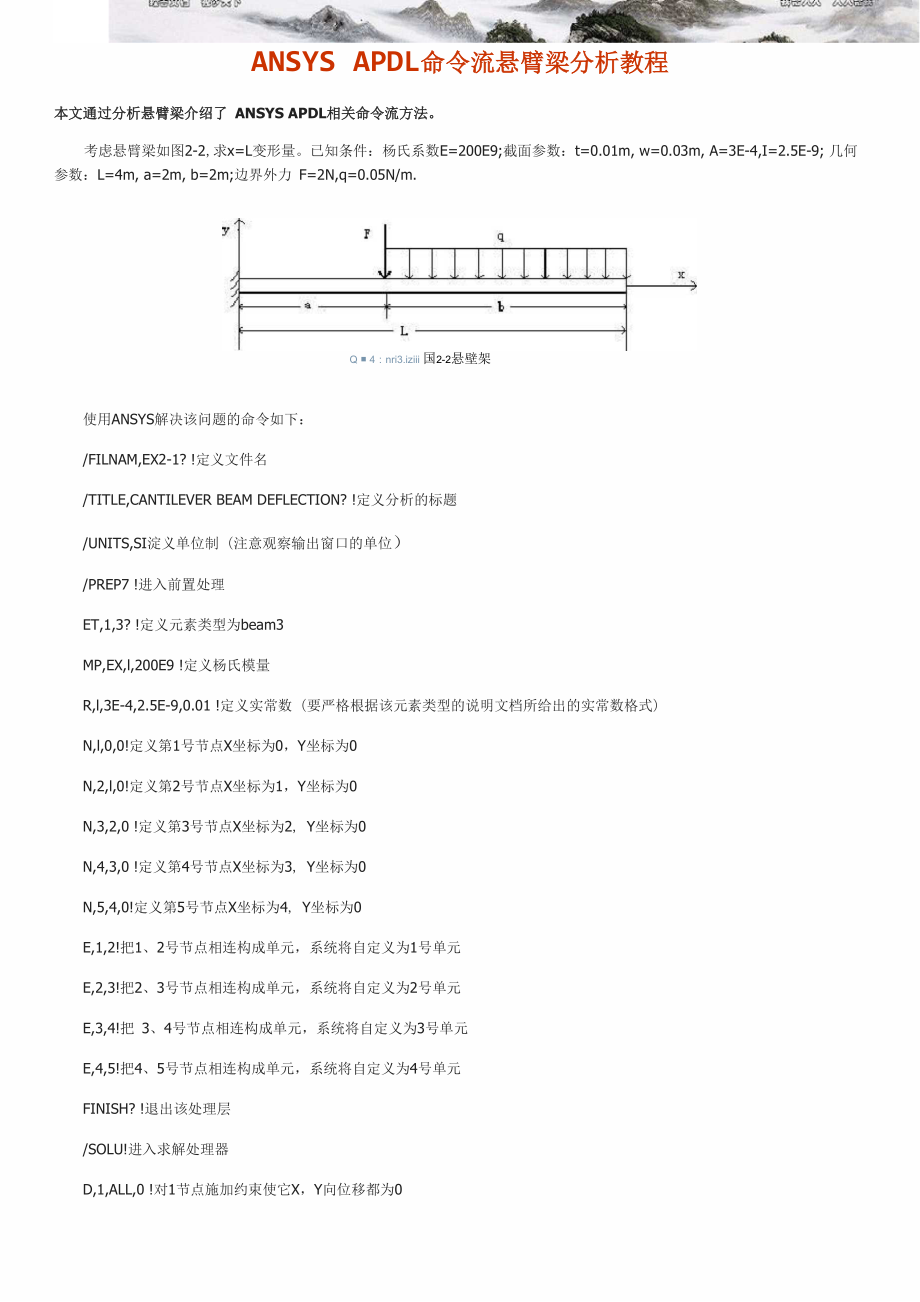

ANSYS APDL命令流悬臂梁分析教程本文通过分析悬臂梁介绍了 ANSYS APDL相关命令流方法考虑悬臂梁如图2-2,求x=L变形量已知条件：杨氏系数E=200E9;截面参数：t=0.01m, w=0.03m, A=3E-4,I=2.5E-9; 几何参数：L=4m, a=2m, b=2m;边界外力 F=2N,q=0.05N/m.Q ■ 4：nri3.iziii 国2-2悬壁架使用ANSYS解决该问题的命令如下：/FILNAM,EX2-1? !定义文件名/TITLE,CANTILEVER BEAM DEFLECTION? !定义分析的标题/UNITS,SI淀义单位制（注意观察输出窗口的单位）/PREP7 !进入前置处理ET,1,3? !定义元素类型为beam3MP,EX,l,200E9 !定义杨氏模量R,l,3E-4,2.5E-9,0.01 !定义实常数（要严格根据该元素类型的说明文档所给出的实常数格式）N,l,0,0!定义第1号节点X坐标为0，Y坐标为0N,2,l,0!定义第2号节点X坐标为1，Y坐标为0N,3,2,0 !定义第3号节点X坐标为2, Y坐标为0N,4,3,0 !定义第4号节点X坐标为3, Y坐标为0N,5,4,0!定义第5号节点X坐标为4, Y坐标为0E,1,2!把1、2号节点相连构成单元，系统将自定义为1号单元E,2,3!把2、3号节点相连构成单元，系统将自定义为2号单元E,3,4!把 3、4号节点相连构成单元，系统将自定义为3号单元E,4,5!把4、5号节点相连构成单元，系统将自定义为4号单元FINISH? !退出该处理层/SOLU!进入求解处理器D,1,ALL,0 !对1节点施加约束使它X，Y向位移都为0F,3,FY,-2 !在3节点加集中外力向下2NSFBEAM,3,l,PRES,0.05 !在 3号元素的第1个面上施加压力（beam3有四个面可通过命令help,beam3查看，任何一个命令 都可以通过help，命令查看帮助文档）SFBEAM,4,1,PRES,0.05 !同上在4号元素的第1个面加压力SOLVE !计算求解FINISH !完成该处理层/POST1!进入后处理SET,1,1!查看子步1,在有限元中复杂的载荷可以看做简单的载荷相互叠加，在ANSYS中每施加一类载荷都可以进行一次 求解，可以查看它对结构的影响，称为子步。
PLDISP!显示变形后的形状FINISH!完成。
