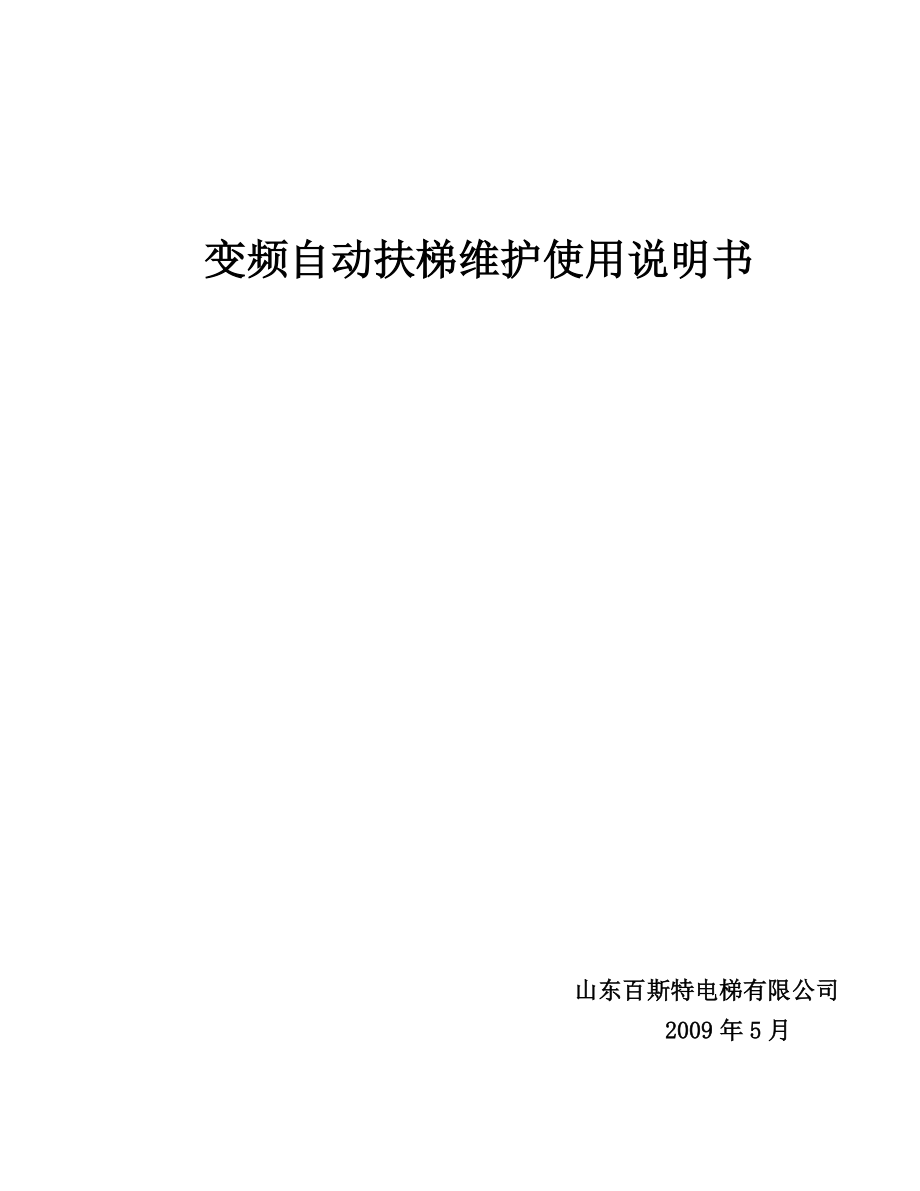

变频自动扶梯维护使用说明书 山东百斯特电梯有限公司 2009年5月 目 录1. 自动扶梯的一般介绍2. 自动扶梯的安全操作和使用3. 自动扶梯的维修和保养4. 自动扶梯的检查维修保养项目5. 电气系统的调试与保养6. 润滑油对照表一、自动扶梯的一般介绍 1.1、 自动扶梯是一种可连续运输的客运工具1)、输送能力大，2)、运送客流量均匀 3)、可上 下逆转 自动扶梯分普通型和公共交通型普通型适用于一般商用场合，公共交通适用于车站、码头、机场等客流量大满载运行时间的公共场所 二、自动扶梯的安全操作与使用 2.1、使用自动扶梯之前必须检查一下自动扶梯上下端部入口处是否有异物，如有异物必须清除干净 2.2、扶梯的操作必须由经过培训的专门人员操作，且必须是空载启动 2.3、启动自动扶梯前应先合上电源总开关和控制箱内主开关，扶梯的操作按钮处于内盖板上且有上下行标志，操作时用专用钥匙开启即可。
2.4、乘用正在运行的扶梯时两脚应踏在梯级黄色标记线之内，且面朝自动扶梯运行方向，并单手抓牢扶手带 2.5、小孩和老人乘坐自动扶梯时必须有人扶助 2.6、残疾人乘坐自动扶梯时应有专人扶助 2.7、赤脚者不准使用自动扶梯 2.8、不准使用自动扶梯运送货物 2.9、停止自动扶梯时，按上下出入口处的停止按钮即可 2.10、如需要改变自动扶梯的运行方向，必须将自动扶梯安全停稳后，才能转换运行方向三、自动扶梯的维修和保养 为了提高自动扶梯的使用寿命，必须经常对自动扶梯进行维修和保养 3.1、自动扶梯每运行1－2个周，保养一次保养内容：1)、擦拭机件和电气元件; 2)、检查各机电零件的工作情况; 3)、对各需润滑部件进行润滑 3.2、自动扶梯自投入3个月后，必须保养检查调整一下以后每隔6－12个月，必须检查维修保养一次内容：检修.调整.清洗.更换零部件 3.3、自动扶梯每隔3年大修保养一次。
内容：全部零件的清洗调整及损坏零件的更换 3.4、客户应认真填写维修保养反馈单，及时反馈给本公司四、自动扶梯的检查维修保养项目 4.1、曳引机的维护和保养 、减速器的油应根据不同型号的减速器加相应规定的油减速器的油位高度不应超过油标上限和不应低于油标下限在运转过程中应经常观察油位高度，及时补充相同牌号的油 、自动扶梯初次运转300h后,减速器内的油作第一次更换,更换时应清除箱体内的残存油污每天工作10h以上者，每隔3个月更换一次；每天间断工作10h以上者每隔6个月更换一次长期没有使用的减速器重新开动时，必须更换润滑油 、滚动轴承油脂每月挤加一次，每年清洗更换一次 、应经常检查曳引机减速器底座上各连接螺栓，发现松动现象应立即拧紧、减速器在正常运转情况下，其机件和轴承温度一般不超过70℃，如 温度超过80℃或产生明显的振动和异样的噪音时，应停机检查 、在维修保养时，可适当调节制动器上的弹簧，保证适当的制动力矩。
(当额定速度为0.5m/s时，在空载和重载下,制动距离应保持在0.2-1.0m) 、在松抱闸时闸瓦与制动轮闸之间的平均间隙不应超过0.5mm并应检查开闭闸瓦的同步均匀性 、制动器的各销轴应保持灵活，经常润滑 4.2、主驱动链和扶手驱动链 、每次保养时，应对驱动链进行加油润滑加油方法：用毛刷将机油刷在链条辊子上加油可在扶梯运行时进行，但要注意安全链条运行过程当中，如发现过紧或松，应及时调整，保持链条下垂量为10-20mm 、驱动主轴主要润滑二端轴径，每次保养时将二端轴承座上端面的一个螺钉拿下，用高压油枪从螺孔中压入黄油，然后再将螺钉拧上黄油应清洁无杂质 4.3、扶手系统 4.3.1、扶手带应无油污和灰尘，经常擦拭 4.3.2、当扶手带与梯级运行速度不同步时，应对扶手涨紧装置进行调整，将涨紧装置调到扶手带的运动和梯级的运动同步。
4.3.3、涨紧轮、滑轮群和托辊必须运转自如、平稳、无噪音 4.4、梯级链、在下机房内检查梯级链的涨紧度，使两侧的涨紧度相同涨紧弹簧的长度应为115-125mm(涨紧度大小会引起敲击噪音)、必须均匀的涨紧两根梯级链条,检查梯级和梳齿板的啮合情况,如果梯级齿与梳齿比较起来有少量的倾斜，应增加一边的涨紧度，直到被调直为止梯级链涨紧杆的尾部靠近两个断裂开关，调整间隙为MAX＝0.5mm如果梯级被挤住链条被阻挡或链条断裂，链条断裂开关就会切断自动扶梯的电源在下部机房内对梯级链条进行润滑，让扶梯向上运行，用油壶和刷子润滑链环，必须防止链条滚轮与油接触若配备自动润滑装置，可取消上述手动润滑 4.5、梯级、梯级的踏板和踢板无油垢、灰尘梯级的齿槽应完整无损梯级的主副轮应完整无损、运行平稳梯级的材质为铸铝件，在运动中有可能碰坏，碰坏后应及时更换，特别是雨雪天气更应注意检查保护 4.6、梯级导轨、在拆掉的3个检修梯级空挡，做导轨的清洁工作梯级导轨内如有垃圾或污垢，应用铲刀和棉布清除干净导轨的清洁工作必须由检修开关分段进行。
4.7、梳齿板、梳齿板齿在特殊情况下有可能碰坏，若损坏的梳齿板相邻齿数超过2-3 个, 必须更换此梳齿板 4.8、梯级与梳齿板啮合的检查除4.4.2所述外还应检查梯级是否在侧推力的情况下经过梯级导向轮,如没有侧推力，调节梯级导向轮或更换梯级侧向导靴梯级侧向导靴磨损到MAX=1.2mm，必须更换侧向导靴)五、自动扶梯电气系统的调试和保养 5.1、自动扶梯的调试、扶梯的调试工作应在机械安装工作全部完成后进行调试前必须对扶梯进行彻底清扫，确认扶梯上无任何阻碍物将全部开关按图纸要求在控制柜内接好 5.1.4、检查配电板线路是否准确，接地线要单独可靠 5.1.5、检查电源电压是否在要求范围内(±7％) 5.2、自动扶梯的试车 5.2.1、控制电压的校验 5.2.1.1、合上配电板的动力电源开关 5.2.1.2、测量以下端子间 电压应在规定的范围内。
1) 、 301-302 AC12V 2) 、 401-402 DC24V 3) L21-N AC220V检查PLC的输出Y5显示灯是否亮，若不亮，则调整安全回路，安全回路与PLC的输入对应关系为： X2：相序继电器.热继电器 X5：主驱动链断链保护开关 X6：上部急停按钮 X7：下部急停按钮 X10：上/左梳齿板保护开关 X11：上梯级断裂保护开关 X12：上/左出入口保护开关 X13：上/左扶手驱动链保护开关 X14：上/右梳齿板保护开关 X15：上/右出入口保护开关 X16：上/右扶手驱动链保护开关 X17：下梯级断裂保护开关 X20：下/左梳齿板保护开关 X21：下/左出入口保护开关 X22：下/左断链保护开关 X23：下/右断链保护开关 X24：下/左扶手断带保护开关 X25：下/右扶手断带保护开关 X26：下/右梳齿板保护开关 X27：下/右出入口保护开关 上述保护开关对应的输入显示灯必须全亮，若有不亮，则其对应的输入保护开关发生故障，必须进行调整。
例1：X2显示灯不亮，检查相序继电器，此时相序继电器为红灯，则电源出现缺相或错相；若在运行当中X2突然熄灭，且相序继电器为绿灯，则说明因电流过载 例2：X5显示灯不亮，则说明主驱动链断链保护开关没调整到位或机械部分没调整好 、自动扶梯的检修运行 、将控制柜上的检修开关SHJ拨至检修位置 、将检修盒电缆端头的航空插头插在柜体侧面插座上，并拧紧 、按动上行开关或下行开关时控制柜应有如下的动作程序： 1)、按动上行开关时：X0显示灯点亮→Y0，Y3显示灯亮→KSX，KYZ接触器吸合→Y4显示灯亮→KZD接触器吸合，X3显示灯点亮 2)、按动下行开关时：X1显示灯点亮 →Y1，Y3显示灯亮→KXX，KY 接触器吸合→Y4显示灯亮→KZD接触器吸合，X3显示灯点亮 、若扶梯开动后1.2秒X3显示灯未亮，扶梯会自动停止，说明抱闸未被打开，应对其进行调整 5.3、自动扶梯的正常运行调整 、将控制柜上的检修开关SHJ拨至正常位置。
、把扶梯上的钥匙开关转动到所需的运行方向，当扶梯启动后将钥匙转动到原来位置，控制柜内有以下程序： 上行：X0显示灯亮→Y6显示灯亮→电铃响→(3秒后)Y6显示灯熄灭，Y0，Y3显示灯亮→KSX，KYZ接触器吸合→Y4显示灯亮→KZD接触器吸合，X3显示灯点亮→(2秒后)Y3显示灯熄灭，KYZ接触器释放→Y2显示灯亮→KSZ接触器吸合→扶梯进入正常运行 下行：X1显示灯亮→Y6显示灯亮→电铃响→(3秒后)Y6显示灯熄灭，Y1，Y3显示灯亮→KXX，KYZ接触器吸合→Y4显示灯亮→KZD接触器吸合，X3显示灯点亮→(2秒后)Y3显示灯熄灭，KYZ接触器释放→Y2显示灯亮→KSZ接触器吸合→扶梯进入正常运行 5.4、电气系统的调试与保养 、检查线路头的连接可靠性 、各种继电器的触头应保持清洁 、定期检查控制线路及保护装置的可靠性扶梯润滑油对照表flandershellessomobil减速机润滑油VG460TivelaWBGlycolub220 Glygoyle 30轴承润滑油Alvania G3Beacon 3Mobilux 3自动扶梯（人行道）常见事故的应急处理措施文件编号：1 目的指导客户在自动扶梯（人行道）出现下述事故时作出正确的反映。
2 适用范围本处理措施适用于已经安装了百斯特电梯有限公司所有系列的自动扶梯（人行道）产品的使用单位及个人3 法规依据根据《特种设备安全监察条例》（国务院令第373号）第三十一条规定：自动扶梯使用单位应当制定自动扶梯的事故应急措施和救援预案当自动扶梯出现意外事件和事故时，应按照制定的救援预案，采取相应的应急处理措施根据《自动扶梯和人行道的制造原装安全规范》第8.1.1条：若自动扶梯停止运行时允许用作紧急出口，则梯级高度不应超过0.21m4 出现的故障或事故及其应急处理方案序号故障或事故情况描述应急处理措施1异常停车自动扶梯（人行道）在运行中未进行停车操作，自行停止运行⑴切断控制电源；⑵检查停车原因；⑶未查清停车原因前，设备不能投入使用2运行异常自动扶梯（人行道）在运行中出现异响；异味；不正常震动、摩擦；梯级或踏板大幅跳动⑴立即按下急停按钮，停止设备运行；⑵通知专业维修人员进行检修；⑶未查清异常原因前，设备不能投入使用3启动异常自动扶梯（人行道）无法启动⑴检查电源的供电情况；⑵通知专业维修人员进行检修4停车异常自动扶梯（人行道）在按下急停按钮后无法停止运行⑴立即切断设备供电总电源；⑵通知专业维修人员进行检修；⑶未查清异常原因前，设备不能投入使用。
编制： 审核： 批准： 序号故障或事故情况描述应急处理措施5制动距离异常自动扶梯（人行道）在按下急停按钮后制停距离过短或过长⑴检查原因：抱闸间隙、制动带磨损情况；⑵通知专业维修人员进行检修；⑶未查清异常原因前，设备不能投入使用6扶手带处夹入异物有异物夹入自动扶梯（人行道）扶手带的出入口处或者扶手带与扶手带导轨之间处⑴立即按下急停按钮，停止设备运行，不应等待直至设备安全保护装置动作；⑵在设备上、下楼层板处设置围栏，并悬挂标识，标明“设备检修，暂停使用”；⑶断开设备电源，并在电源处悬挂标识，标明“设备检修，严禁合闸”；⑷根据夹入异物的具体情况，确定实施方案，可按下列3种情况进行处理①异物可顺利取出，在检查安全保护开关等相关部件后，重新启动设备运行②异物不能顺利取出，可采用手动盘车的方法盘车运行方向应有利于异物的取出异物取出后，在检查安全保护开关等相关部件后，重新启动设备运行③如前两种情况不能将异物取出，应通知专业维修人员进行检修；⑸未清除异物前，设备不能投入使用7梳齿板处夹入异物有异物夹入自动扶梯（人行道）梳齿板处处理措施与第6条扶手带处夹入异物处理措施相同8围裙板处夹入异物有异物夹入自动扶梯（人行道）围裙板与梯级之间的间隙处。
处理措施与第6条扶手带处夹入异物处理措施相同序号故障或事故情况描述应急处理措施9建筑物发生火灾事故自动扶梯（人行道）安装所在建筑物发生火灾⑴立即切断设备的总电源开关；⑵本公司的30度自动扶梯在停止运行后可作为紧急出口使用，35度自动扶梯停止运行后不可以做为紧急出口使用；⑶火灾过后，要对设备进行认真检查；⑷设备如在救火过程中遭受水淋或水淹时，处理措施见第10条一般性进水事故；⑸设备如果在火灾中遭受高温烧烤，应通知设备制造厂家，对设备做出修复或报废的处理决定；⑹设备未经确认正常前，不可投入使用10一般性进水事故在某些特殊情况下，水会进入自动扶梯（人行道）的机房例如：水管、暖水管、消防栓等水管破裂、阀门泄漏情况下，水会流入附近设备的机房⑴立即按下急停按钮，停止设备运行；⑵马上切断设备总供电电源；⑶检查设备的控制柜、曳引机、电气开关、线路是否进水；⑷如在下机房存在积水，应将积水排出；⑸通知专业维修人员进行检修；⑹设备未经确认正常前，不可投入使用11建筑物所在地遭受暴雨袭击在某些建筑物安装的下沉到地面以下或着在低层安装的的自动扶梯（人行道），在遭受暴雨袭击时，由暴雨引起的洪水有可能进入或淹没扶梯（人行道。
⑴关闭建筑物的门窗，防止雨水溅入设备；⑵在建筑物进入口处堆放防洪沙袋；⑶在洪水进入建筑物前，停止设备运行；⑷切断设备总供电电源；⑸本公司的30度自动扶梯在停止运行后可作为紧急出口使用，35度自动扶梯停止运行后不可以做为紧急出口使用；⑹在洪水过后，处理方案参考第10条一般性进水事故序号故障或事故情况描述应急处理措施12建筑物所在地遭受地震安装了自动扶梯（人行道）的建筑物所在地区发生地震⑴立即按下急停按钮，停止设备运行；⑵情况允许下，切断设备的总电源开关；⑶本公司的30度自动扶梯在停止运行后可作为紧急出口使用，35度自动扶梯停止运行后不可以做为紧急出口使用；⑷地震过后，对设备进行检查：① 先目测所有部件是否有松动、变形或者位移现象② 在检修状态下，慢车运行至少一圈以上③ 再以正常速度试运行④ 确认无误后，设备方可投入使用⑸如出现第1~8条中所提出的情况，按相应的处理方案⑹设备未经确认正常前，不可投入使用13建筑物遭受雷击建筑物遭受雷击后，造成自动扶梯（人行道）电源跳闸及起火⑴如起火，应立即扑灭火源，防止火势蔓延；⑵不应立即恢复电源运行设备；⑶雷击过后，应立即通知专业维修人员对设备的电器元件进行检修；⑷检查接地及绝缘电阻是否符合要求；⑸遭受雷击的电器元件必须更换；⑹设备未经确认正常前，不可投入使用。
5 注意事项5.1 出现故障和事故时，应首先进行应急处理；5.2 应急处理后，再经专业维修人员进行检修，确保无安全隐患；5.3 必须向特种设备监督检验机构申请安全技术性能检验，经检验合格后方可正式投入使用6．变频器6.1变频器参数设置变频器型号：Enydrive-EV2000功能码参数名称设置值FP.01参数写入保护0F0.00频率给定通道选择5F0.03运行命令通道选择1F0.07最大输出电压380F0.08机型选择1F0.10加速时间14SF0.11减速时间14SF2.01启动频率2.2F2.02启动频率保持时间0.5F2.08停机方式1F2.13能耗制动选择1F2.14制动电阻利用百分比35F3.11载波频率自动选择1F3.23正常速度50HZF3.24检修速度20HZF3.25休闲速度0HZF7.00端子X1功能选择1F7.01端子X2功能选择2F7.02端子X3功能选择0F7.11端子Y2功能选择0FH.00电机极数6FH.01额定功率按电机功率FH.02额定电流按电机电流FH.03空载电流电机自学习参数FH.04定子电阻FH.05漏感抗FH.06转子电阻FH.07互感抗FH.08额定转差频率变频扶梯参数（G7变频器）A1-01=4B1-02=1C1-01=3C1-04=2D1-09=20A1-02=2B1-03=0C1-02=2.2D1-01=2H1-03=60B1-01=0B1-04=0C1-03=2D1-03=44 6.2变频器操作器的使用键名称功能PRG编程键停机，运行和编程状态的切换FUNC/DATA功能/数据选择数据监控模式和数据写入确认▲增键数据和功能码的递增▼减键数据和功能码的递减▲▲移位键在运行和报警状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位；在显示功能代码时，可以实现功能块之间的向后跳转PANEL/REMOTE运行命令控制方式切换F02=3且为停机状态时选择运行命令控制方式的切换键，与键上角的控制方式指示灯配合使用：指示灯亮时为操作面板控制方式，指示灯灭时为控制端子，控制方式，指示灯闪烁时为上位机串口控制方式JOG点动在面板操作方式下，用于电动操作。
RUN运行在面板操作方式下，用于运行操作，键上面的运行状态的指示灯可显示运行状态，运行状态下指示灯亮，其他状态下指示灯灭STOP/RESET停止/复位运行状态时，按此键可用于停止运行操作，故障报警状态时，用于复位操作运行失整状态时，可用于急停操作。
