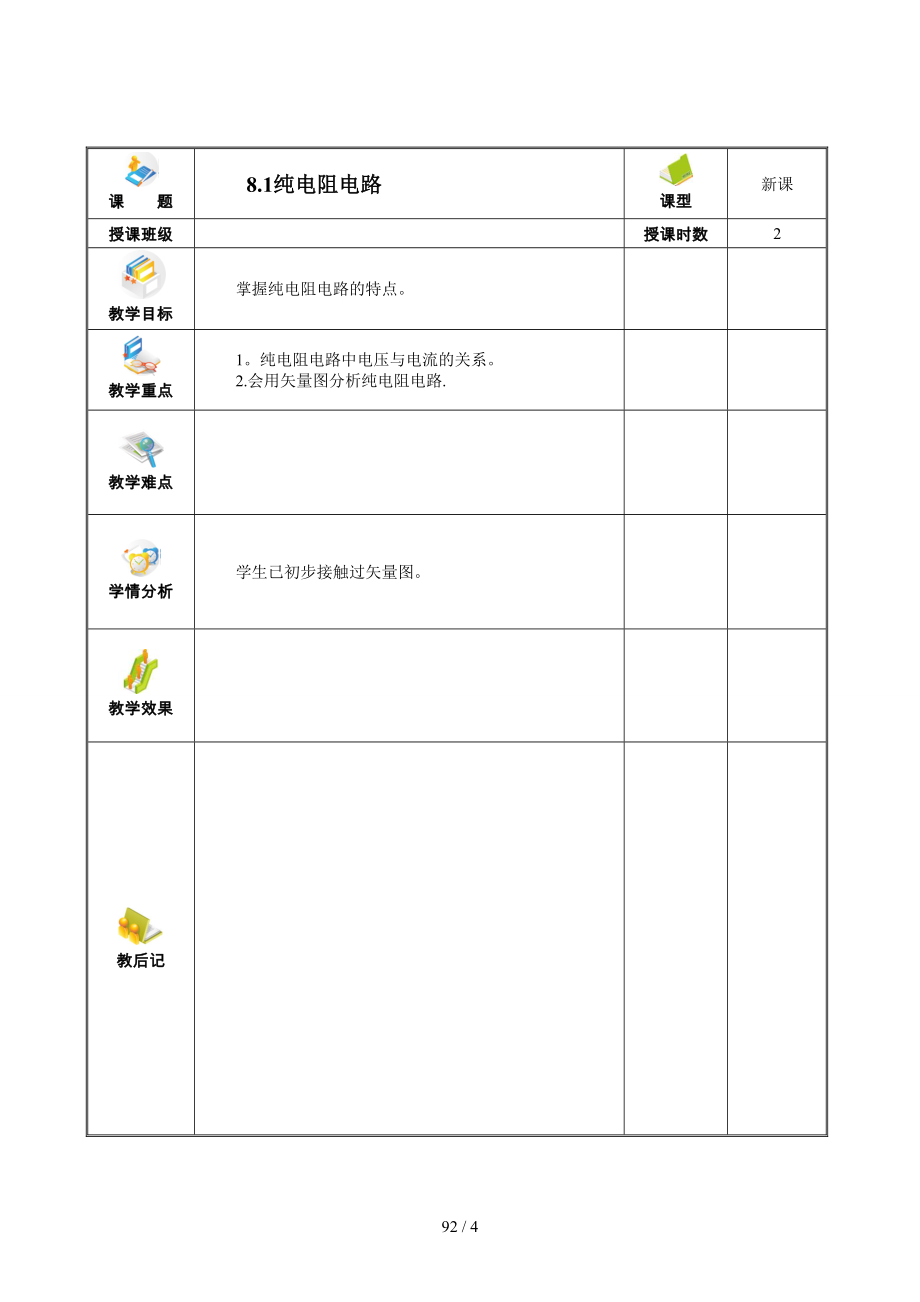

课题8.1纯电阻电路课型新课授课班级授课时数2教学目标掌握纯电阻电路的特点教学重点1纯电阻电路中电压与电流的关系2.会用矢量图分析纯电阻电路.教学难点学情分析学生已初步接触过矢量图教学效果教后记新课8.1纯电阻电路一、电路1．纯电阻电路:交流电路中若只有电阻，这种电路称为纯电阻电路2．电阻:电阻元件对交流电的阻碍作用,单位 W二、电流与电压间的关系１.大小关系设在纯电阻电路中，加在电阻R上的交流电压u = Uｍ sin w t，则通过电阻R的电流的瞬时值为：i == = Iｍ sin w ｔＩm = I = = =I = :纯电阻电路中欧姆定律的表达式，式中：U、I为交流电路中电压、电流的有效值２．相位关系(１）在纯电阻电路中,电压、电流同相2）表示法：解析式、矢量图和波形图例：在纯电阻电路中，电阻为44 W,交流电压u = 311 sin ( 3１4 t + 30° ) V,求通过电阻的电流多大?写出电流的解析式练习已知交流电压u = ２２0sin ( 314 ｔ + 45° ） V，它的有效值是 ,频率是 ，初相是 若电路接上一电阻负载Ｒ = 220 W，电路上电流的有效值是 ，电流的解析式是 。
小结1．纯电阻电路中欧姆定律的表达式2.电阻两端的电压和通过电阻的电流的关系布置作业95 / 4文中如有不足，请您见谅！。
