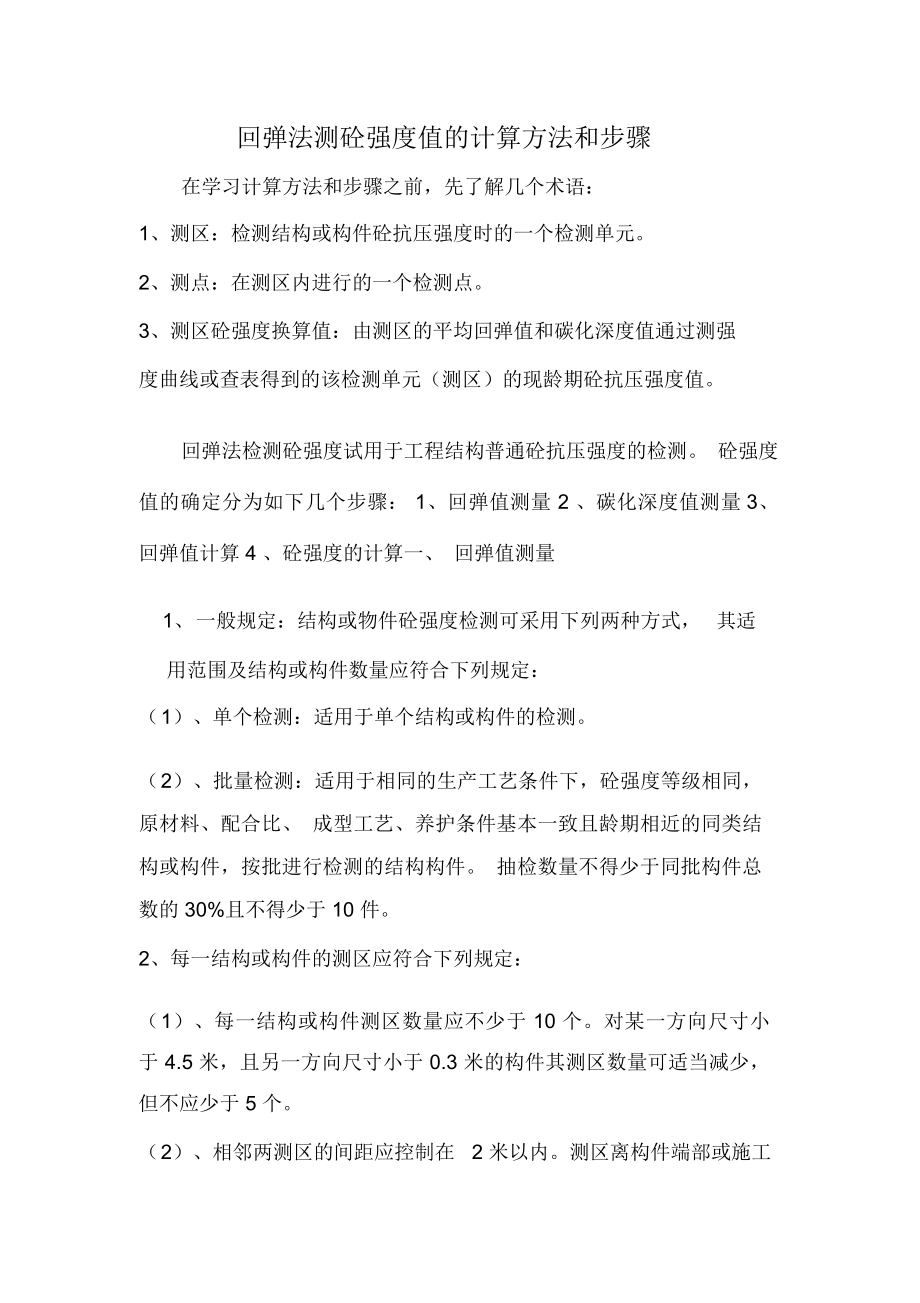

回弹法测砼强度值的计算方法和步骤在学习计算方法和步骤之前，先了解几个术语：1、测区：检测结构或构件砼抗压强度时的一个检测单元2、测点：在测区内进行的一个检测点3、测区砼强度换算值：由测区的平均回弹值和碳化深度值通过测强度曲线或查表得到的该检测单元（测区）的现龄期砼抗压强度值回弹法检测砼强度试用于工程结构普通砼抗压强度的检测 砼强度值的确定分为如下几个步骤： 1、回弹值测量 2 、碳化深度值测量3、回弹值计算 4 、砼强度的计算一、 回弹值测量1、 一般规定：结构或物件砼强度检测可采用下列两种方式， 其适用范围及结构或构件数量应符合下列规定：（ 1）、单个检测：适用于单个结构或构件的检测 2）、批量检测：适用于相同的生产工艺条件下，砼强度等级相同，原材料、配合比、 成型工艺、养护条件基本一致且龄期相近的同类结构或构件，按批进行检测的结构构件 抽检数量不得少于同批构件总数的 30%且不得少于 10 件2、每一结构或构件的测区应符合下列规定：（ 1）、每一结构或构件测区数量应不少于 10 个对某一方向尺寸小于 4.5 米，且另一方向尺寸小于 0.3 米的构件其测区数量可适当减少，但不应少于 5 个。
2）、相邻两测区的间距应控制在 2 米以内测区离构件端部或施工缝边缘的距离不宜大于 0.5 米，且不宜小于 0.2 米 3）、测区应选在使回弹仪处于水平方向检测砼浇筑侧面， 当不能满足这一要求时， 可使回弹仪处于非水平方向检测砼强度浇筑侧面、 表面或底面但回弹值需修正 4）、测区宜选在构件的两个对称可测面上， 也可选在一个可测面上，且应均匀分布 在构件的重要部位及薄弱部位必须布置测区， 并应避开预埋件 5）、测区的面积不宜大于 0.04 ㎡ 6）、检测面应为砼表面，并应清洁平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑3、回弹值测定（ 1）、检测时，回弹仪的轴线应始终垂直于结构或构件的检测面缓慢施压，准确读数，快速复位 2）、测点宜在测区范围内均匀分布相邻两测点的净距不宜小于20mm测点距外露钢筋、预埋件的距离不宜小于 30mm测点不应在气孔或外露石子上，同一测点只应弹一次，每一测区应取 16 个回弹值二、 碳化深度测量值1、 回弹值测量完毕后，应在有代表性的位置上测量碳化深度值测点不应小于构件测区数的 30%，取其平均值为该构件的每测区的碳化深度值，当碳化深度最大值与最小值之差大于 2.0mm时，应在每一测区测量碳化深度。
2、 碳化深度值测量，可采用适当的工具在测区表面形成直径约15mm孔洞，其深度应大于砼的碳化深度孔洞中的粉末和碎屑应清除干净，并不得用水擦洗同时，应采用浓度为 1%的酚酞酒精溶液滴在孔洞内壁的边缘处 当已碳化与未碳化界线清楚时再用深度测量工具测量已碳化与未碳化砼交界面到砼表面的垂直距离测量应不少于 3 次，取其平均值每次读数精确至 0.5mm三、 回弹值计算1、计算测区平均回弹值， 应该从该测区的 16 个回弹值中剔除 3 个最大值和 3 个最小值，求余下的 10 个回弹值的平均值，如果是水平方向回弹浇筑砼的侧面，该值即为该测区平均回弹值 Rm如果不足，此值还需修正2、 非水平方向检测砼浇筑侧面时，应按下列修正 Rm=Rmα+Raα 式中 Rmα：非水平状态检测时测区的平均回弹值，精确到 0.1Raα：非水平状态检测时回弹值修正值，可按本附表 C采用 Rm：测区平均回弹值（修正后）3、水平方向检测砼浇筑顶面或底面时，应按下列修正： Rm=Rmt + RatRm=Rmb + Rab式中：Rm:测区修正后平均回弹值 Rmt ：水平方向检测砼浇筑表面时，测区平均回弹值Rat ：砼浇筑表面回弹值的修正值，见附表 D。
Rmb ：水平方向检测砼浇注底面时，测区平均回弹值Rab ：砼浇筑底面回弹值的修正值见附表 D4．当检测时回弹仪为非水平方向且测试面为非砼的浇筑侧面时应先按附表 C对回弹值进行角度修正 再按附表 D对修正后的值进行浇筑面修正即：先修正角度，再修正浇筑面四、砼强度的计算（平均强度）1、经过以上砼回弹数值测量回弹数值修正碳化深度测量后，可利用平均回弹修正数值（ Rm）及平均碳化深度（ dm）, 查附表 A, 可求得各个测区砼强度换算值2 根据各个测区的砼强度换算值可计算测区砼强度平均值当测区数为 10 个及以上时，应计算强度标准差， 平均值及标准差应按下式计算：nnfcuc i( fcuc i ) 2n(mf cuc )2i 1i 1mfcuc， sfcuc1nn式中： mfcuc ：结构或构件测区砼强度换算值的平均值n：对于单个检测的构件，取一个构件的测区数；对批量检测的构件，取被抽检构件的测区之和f cuc i ：测区砼强度换算值sfcuc ：结构或构件测区砼强度换算值的标准差3、 结构或构件砼强度推定值（ fcu ,e ）的计算：结构或构件的砼强度推定值即是砼强度值， 是指相应于强度换算值总体分布中保证率不低于 95%的结构或构件中的砼抗压强度值。
即：查表或据测强度曲线得出的强度换算值中有 95%的值小于砼强度指定值1）、当该结构或构件测区数少于 10 个时，强度推定值取强度换算值中最小的 1 个即 fcu ,e =min( fcuc )(2) 、当该结构或构件的测区强度值中出现小于 10.0Mpa这个数值时，砼强度值指定值则取小于 10.0Mpa即 fcu ,e <10.0Mpa这个数值一般不出现在测强度曲线和换算值表中也查不到， 所以当出现砼强度换算值 <10.0Mpa时砼强度推定值不用计算，直接取 <10.0Mpa 3）、当该结构或构件测区数不少于 10 个或按批量检测时，砼强度推定值：非水平状态检测时回弹值修正值表c检测角度测试角度+90+60+45+30-30-45-60-9020-6.0-5.0-4.0-3.0+2.5+3.0+3.5+4.030-5.0-4.0-3.5-2.5+2.5+3.0+3.5+4.040-4.0-3.5-3.0-2.0+1.5+2.0+2.5+3.050-3.5-3.0-2.5-1.5+1.0+1.5+2.0+2.5不同浇筑面的回弹值修正值表 d表面修正值底面修正值表面修正值底面修正值Rmt或 Rmb( Rat )( Rab )Rmt或 Rmb( Rat )( Rab )20+2.5-3.040+0.5-1.025+2.0-2.5450-0.530+1.5-2.0500035+1.0-1.5碳化深度修正系数表碳化深度 d(mm)实测强度12345≥610- ＜20 0.950.880.820.770.720.6820- ＜30 0.940.860.800.740.700.6230- ＜400.930.840.780.730.660.6040- ＜500.920.820.760.720.650.6050- ＜600.910.800.740.710.640.60。
