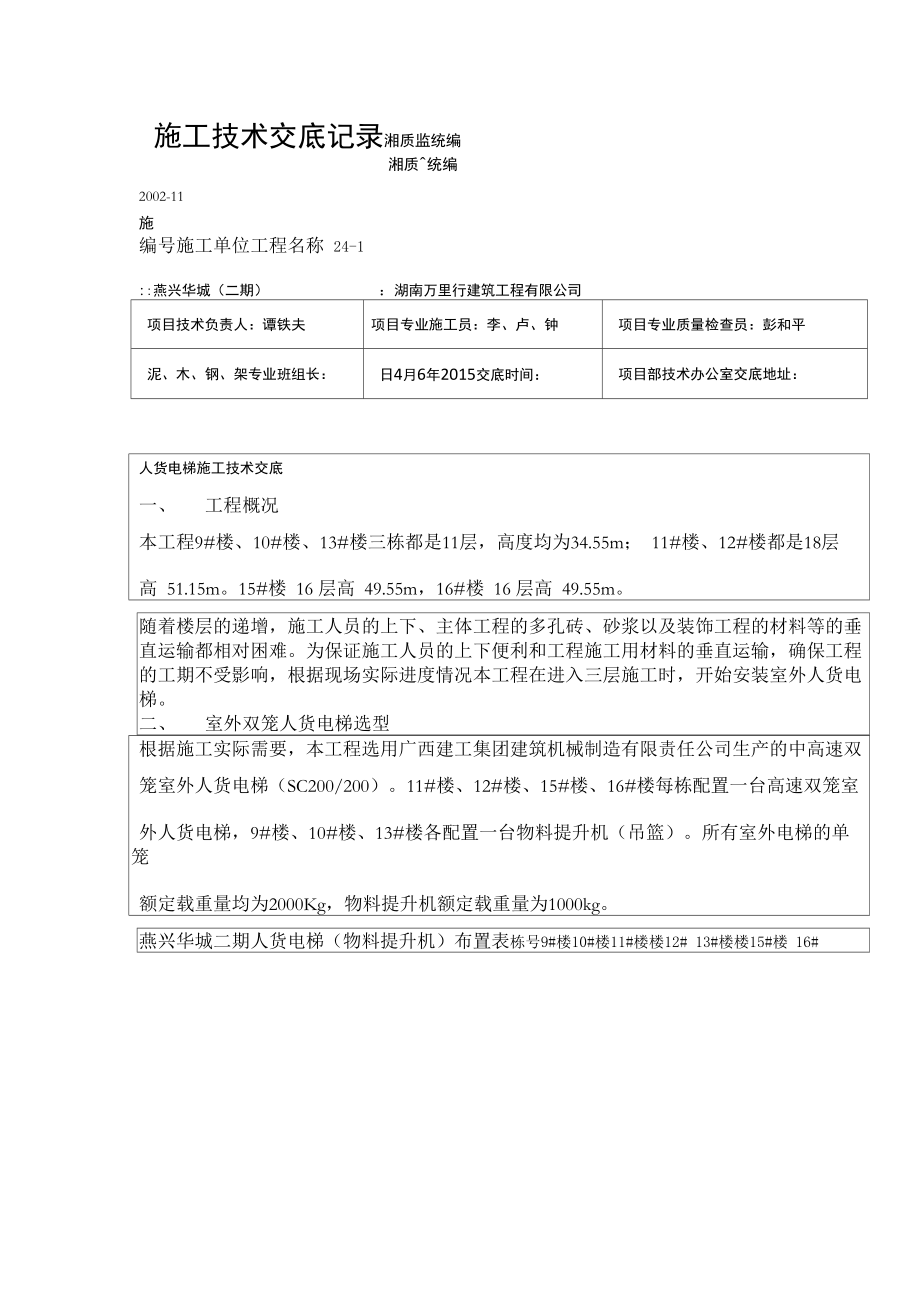

施工技术交底记录湘质监统编湘质^统编2002-11施编号施工单位工程名称 24-1::燕兴华城（二期） ：湖南万里行建筑工程有限公司项目技术负责人：谭铁夫项目专业施工员：李、卢、钟项目专业质量检查员：彭和平泥、木、钢、架专业班组长：日4月6年2015交底时间：项目部技术办公室交底地址：人货电梯施工技术交底一、 工程概况本工程9#楼、10#楼、13#楼三栋都是11层，高度均为34.55m； 11#楼、12#楼都是18层高 51.15m15#楼 16 层高 49.55m，16#楼 16 层高 49.55m随着楼层的递增，施工人员的上下、主体工程的多孔砖、砂浆以及装饰工程的材料等的垂 直运输都相对困难为保证施工人员的上下便利和工程施工用材料的垂直运输，确保工程 的工期不受影响，根据现场实际进度情况本工程在进入三层施工时，开始安装室外人货电 梯二、 室外双笼人货电梯选型根据施工实际需要，本工程选用广西建工集团建筑机械制造有限责任公司生产的中高速双笼室外人货电梯（SC200/200）11#楼、12#楼、15#楼、16#楼每栋配置一台高速双笼室外人货电梯，9#楼、10#楼、13#楼各配置一台物料提升机（吊篮）。
所有室外电梯的单笼额定载重量均为2000Kg，物料提升机额定载重量为1000kg燕兴华城二期人货电梯（物料提升机）布置表栋号9#楼10#楼11#楼楼12# 13#楼楼15#楼 16#建筑高度单位（m）架设高度（m）品牌型号基础位置34.5539.05乂乂双吊篮栏回填土上34.5539.05乂乂双吊篮栏回填土上51.3055.8广西建工SC200\200回填土上51.3055.8广西建工SC200\200地下室顶板上34.5539.05乂乂双吊篮栏地下室顶板上49.5554.05广西建工SC200\200地下室顶板上49.9554.45广西建工SC200\200地下室顶板上说明：架设高度为最后一道附墙高度+4.5m（设备要求按装高度小于150m时最大自由端高度为不大于7.5m）施工技术交底记录湘质监统编湘质^统编2002-11施编号施工单位工程名称 24-2::燕兴华城（二期） ：湖南万里行建筑工程有限公司项目技术负责人：谭铁夫项目专业施工员：李、卢、钟项目专业质量检查员：彭和平泥、木、钢、架专业班组长：日4月6年2015交底时间：项目部技术办公室交底地址：三、 人货电梯布置位置布置人货电梯位置的选择应遵循以下几个原则：一是位置适中，二是方便出入，三是对结 构及装饰工程不会造成影响。
故一般宜选在阳台位置，尽量避免选在飘窗位置但本工程 16#楼的人货电梯布置，不可避免的选在了飘窗位置具体位置如下：9#楼布置在（G）轴交（16）〜（18 ）轴逢中处10#楼布置在（L）轴交（30）〜（33 ）轴逢中处11#楼布置在（A）轴交（31 ）轴12#楼布置在（S）轴交（26）〜（27）轴逢中处13#楼布置在（1—F）轴交（1 — 9）〜（1 — 11 ）轴逢中处15#楼布置在（2—M）轴交（2 —21）〜（2 —22）轴逢中处16#楼布置在（2—E）轴交（2 —16）〜（2 —17）轴逢中处具体摆放位置见附图1〜附图8 （人货电梯总平面布置图、各栋人货电梯定位图）四、 人货电梯的基础型式本工程人货电梯的基础分为布置在回填土上和地下室顶板上二种型式位于地下室顶板上的人货电梯基础（12#楼、13#楼、15#楼、16#楼）1、 在地下室顶板结构模板面根据方案所定位置进行测量放线，并弹出人货电梯的所占位置，顶板原设计钢筋不变，另外增加顶板底部钢筋，C12@150纵横布置，顶板混凝土厚度 不变从基础安全着想，人货电梯基础位置在地下室底板上用扣件式钢管支撑架进行回顶， 具体做法详见人货电梯地下室顶板加固图。
附图12〜附图14）2、 安装于回填土上的人货电梯（9#楼、10#楼、11#楼）基坑土方回填前沿地下室外墙方向，在人货电梯中线两侧各留5m，共10m长的范围内不 填素土、改用砖渣回填，在压实的砖渣上做7000X5600X200的C15砼垫层，在砼垫层上 按照人货电梯说明书绑扎基础钢筋，再浇筑6000X4600X350的钢筋混凝土基础施工技术交底记录湘质监统编湘质^统编2002-11施编号施工单位工程名称 24-3::燕兴华城（二期） ：湖南万里行建筑工程有限公司项目技术负责人：谭铁夫项目专业施工员：李、卢、钟项目专业质量检查员：彭和平泥、木、钢、架专业班组长：日4月6年2015交底时间：项目部技术办公室交底地址：五、基础施工同时应用刮接地装置，基础混凝土浇筑时应按出厂说明书留置好基座螺栓预留孔洞、杠将砼面刮平，木抹子进行两次揉搓，最后在混凝土终凝前进行铁抹子压面，保证砼面平整度误差在10mm之内基础浇筑完毕后应进行认真养护，确保混凝土强度的 增长只有当混凝土的强度达到设计强度的80%后方可进行安装（一般常温在7天左右） 基础详图见附图10、附图11六、 人货电梯安装质量电梯导轨架安装垂直度允许偏差架设高度（m） <70 70〜150 150〜200100架设总高1/100070）垂直度公差值（ mm七、 人货电梯荷载梯笼内乘人或载货时，应使荷载均匀分布，防止偏重，严禁超负荷运行。
现场各种货物单 一限载量如下表：序号名称限载量序号物品名称装载量0.8m1混凝土施工人员24 （人）4 3多孔砖2m中砂（块）550 5 2 390X 240190X1.2 m 3/50kg40 （袋）6水泥石子3八、 人货电梯的安全防护基础浇筑完毕达到设计强度值后，根据双笼电梯护栏外型，在电梯护栏外侧用脚手架钢管 搭设 1.5m 高的防护栏杆，挂密目安全网在人货电梯防护栏杆外侧起搭设防坠物双层防护棚防护棚高度4.5m，长宽尺寸现场定， 但宽度不少于3m，将在人货电梯下面操作的人员以及搭乘人货电梯上下的所有人员均纳入 防护棚的覆盖范围九、 人货电梯安装在地下室顶板上，对地下室顶板要做支撑加固做法如下：施工技术交底记录湘质监统编2002-11 施工程名称施工单位编号： 24-4:湖南万里行建筑工程有限公司：燕兴华城（二期）项目技术负责人：谭铁夫项目专业施工员：李、卢、钟项目专业质量检查员：彭和平泥、木、钢、架专业班组长：日4月6年2015交底时间：项目部技术办公室交底地址：1、人货电梯（物料提升机）位置在地下室顶板上的，都要做地下室顶板底的支撑架2、支撑架钢管外径48mm、壁厚3mm，支撑高度4000mm（地下室底板面至地下室顶板底）， 立杆纵横向间距@750X750mm，搭设立杆。
具体搭设详见附图12〜附图143、在地下室底板上铺设18#槽钢，在槽钢上搭设支撑架立杆4、 立好立柱后，离地200mm设一道扫地杆，以上按步距1200mm搭设水平横杆5、 各种连接扣件必须扣接牢固，防止杆件打滑6、 钢管顶端设U型顶托，顶托内放1根50X70木方，用顶托将木方与顶板底牢牢顶紧，不得有任何松动7、 支撑架四面均设置竖向剪刀撑8、加固钢管搭设必须符合“建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011的 有关规定十、人货电梯附墙架的布置根据人货电梯安装说明书要求，附墙架最大间距为9.0m，本工程标准层每层层高3.0m 故标准层每三层附墙一次附墙架从顶层起往下算，以保证最上一道附墙架上人货电梯 筒身自由高度不超过7.5m各栋附墙架布置如下：人货电梯附墙架布置表 栋号9#楼10#楼11#楼楼12# 13#楼楼15#楼16#.第1道平某层楼面第2道平某层楼面第3道平某层楼面第4道平某层楼面第5道平某层楼面第6道平某层楼面三层六层九层十一层屋顶//三层六层九层十一层屋 顶//三层六层九层十二层十五层十七层屋面三层六层九层十二层1五层十七层屋面三层六层九层十一层屋 顶//三层五层八层十一层十四层十八层屋面三层五层八层十一层十四层十六层屋 面施工技术交底记录湘质监统编湘质^统编/2002-11施编号施工单位工程名称 24-5::燕兴华城（二期） ：湖南万里行建筑工程有限公司项目技术负责人：谭铁夫项目专业施工员：李、卢、钟项目专业质量检查员：彭和平泥、木、钢、架专业班组长：日4月6年2015交底时间：项目部技术办公室交底地址：根据人货电梯说明书要求，附墙架用穿墙螺杆与建筑物结构连接，每层所用的穿墙螺杆采 用强度等级为8.8级的4根M24螺栓。
十一、总承包方管理措施1、 根据专业分包方提供的施工电梯基础图，做好基础砼的浇捣及基础埋件的放置工作2、 在上部结构施工中按图纸要求设置附墙杆埋件所有埋件的设置必须做好隐蔽工程验 收工作3、 施工电梯安装前清理场地，对电梯部件的堆放设专门场地4、 施工电梯配专用电箱，并设置漏电保护开关5、 电梯安装时，派安全员监护，在作业区域内设置安全警戒线6、 电梯安装好后，在梯笼顶部搭设双层隔离棚，防止高空坠物7、 所有机械设备进场时由项目部安全员、机管员进行验收，并做好验收记录，正式使用 后要定期检查，做好检查记录8、 电梯司机身体健康，并经训练合格，司机必须熟悉电梯的结构、原理、性能、运行特 点和操作规程，严禁非司机人员操作；9、 班前、满载、架设时均应做电动机制动效果的检查（点动2m高度，停2min，里笼无 下滑现象）；10、 坚持执行定期技术检查和维修保养的制度，记好当班记录，发现问题及时报告并查明 解决.施工单位技术交底人签字 施工班组接受人签字注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业 标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工.质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准， 但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中 的章、节标题和补充内容要。
