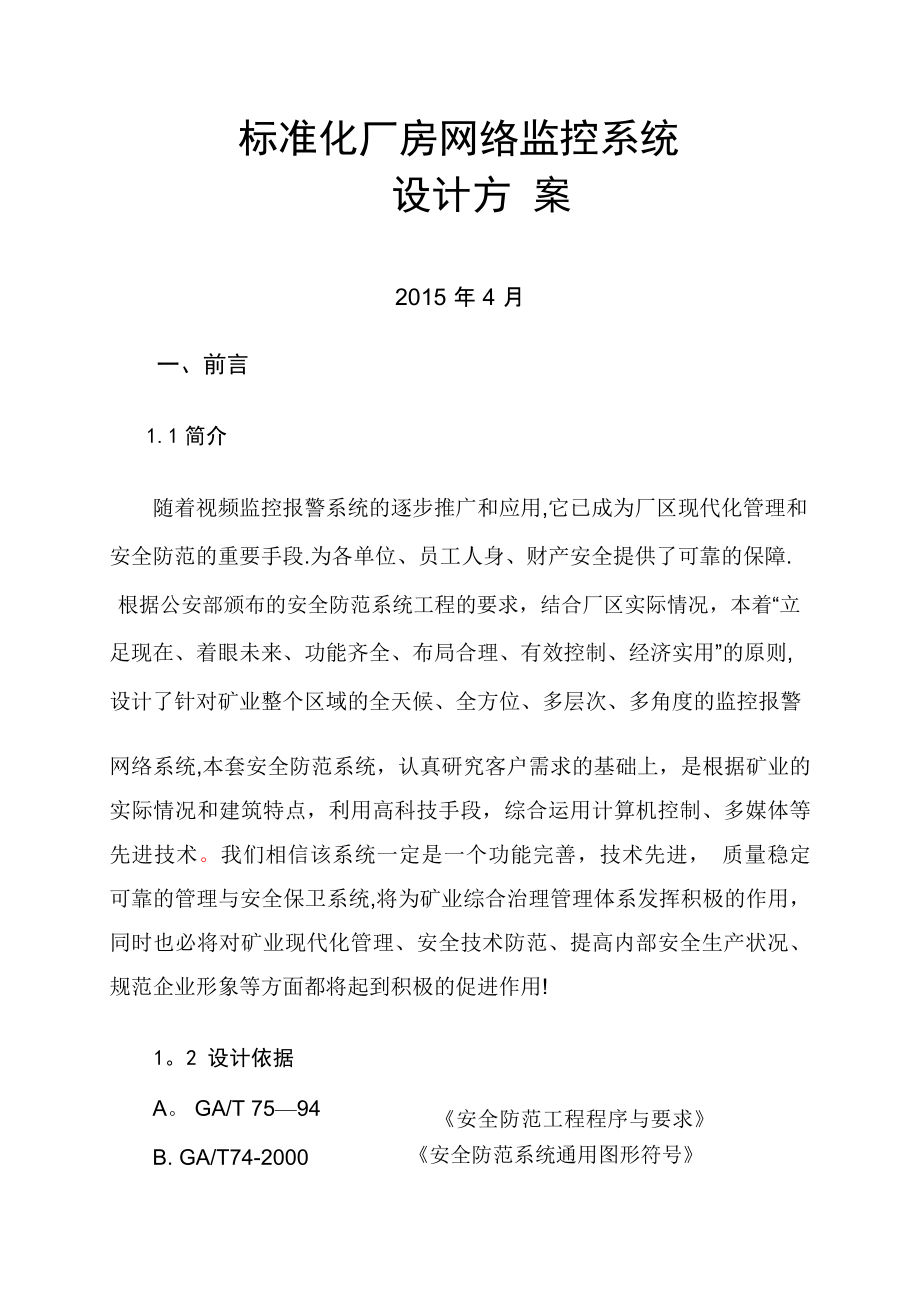

标准化厂房网络监控系统设计方 案2015 年 4 月一、前言1.1简介随着视频监控报警系统的逐步推广和应用,它已成为厂区现代化管理和安全防范的重要手段.为各单位、员工人身、财产安全提供了可靠的保障.根据公安部颁布的安全防范系统工程的要求，结合厂区实际情况，本着“立足现在、着眼未来、功能齐全、布局合理、有效控制、经济实用”的原则,设计了针对矿业整个区域的全天候、全方位、多层次、多角度的监控报警网络系统,本套安全防范系统，认真研究客户需求的基础上，是根据矿业的实际情况和建筑特点，利用高科技手段，综合运用计算机控制、多媒体等先进技术我们相信该系统一定是一个功能完善，技术先进， 质量稳定可靠的管理与安全保卫系统,将为矿业综合治理管理体系发挥积极的作用，同时也必将对矿业现代化管理、安全技术防范、提高内部安全生产状况、规范企业形象等方面都将起到积极的促进作用!12 设计依据A GA/T 75—94B. GA/T74-2000《安全防范工程程序与要求》《安全防范系统通用图形符号》C GA/T 70-94《安全防范工程费用概算编制办法》D GB/T 16677—1996《报警图像信号有线传输装置》E。
GBJ 115—87《工业电视系统工程设计规范》F GB 50198-94《民用闭路监控电视系统工程技术》G. GB50254—259—96《电气装置安装工程施工及验收规范》H GB50169—92《电气装置安装工程接地装置施工及验收规范》I 其他相关的标准和要求3 设计指导思想· 先进性系统在满足建设方要求的同时，在系统配置、产品选型等技术性能、指标上应具有一定的先进性，采用 130 万像素数字高清技术,高清视频编解码技术，视频海量存储和高效检索技术和视频智能分析技术等高质量，设备并有一定的冗余度，充分考虑信息社会的发展趋势，力求在相当长的时期内系统仍然具有先进性；· 实用性系统应具有实用性，操作简单、维护方便，所开发的功能应能为用户实实在在地使用;· 可靠性系统应有良好的可靠性，系统设备配置为品牌成熟产品,能适应长时间连续工作；223、摄像机安装位置图：21 监控中心主要硬件参数说明：硬盘录像机：DS—8632N—E8产品简介DS—8600N—ST 系列是海康威视自主研发的新一代 NVR（Net Video Recoder)，它融合了多项专利技术，采用了多项 IT 高新技术,如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等.它既可作为 NVR 进行本地独立工作，也可联网组成一个强大的安全防范系统.DS-8600N-ST 系列 NVR 可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。
功能特性• 可接驳符合 ONVIF、PSIA、RTSP 标准及众多主流厂商(ACTi、ARECONT、AXIS、Bosch、Brickcom、Canon、HUNT、Panasonic、PELCO、SAMSUNG、SANYO、VIVOTEK、ZAVIO)的网络摄像机；• 支持 500W 像素高清网络视频的预览、存储与回放；• 支持 IPC 集中管理，包括 IPC 参数配置、信息的导入/导出、语音对讲和升级等功能；• 支持 HDMI、VGA、CVBS 同时输出,HDMI 与 VGA 输出分辨率最高均可达 1920x1080p，且可分别进行预览和回放不同通道的图像；• 全新的 UI 操作界面，支持一键开启录像功能;• 支持冗余录像、假日录像和抓图计划配置；• 支持 ANR 技术，实现网络摄像机断网智能补录功能；• 支持即时回放功能，在预览画面下对指定通道的当前录像进行回放,并且不影响其他通道预览；• 支持最大 16 路 720P 同步回放及多路同步倒放；• 支持标签定义、查询、回放录像文件；• 支持智能搜素和回放，提高录像回放的效率,节约录像回放时间;• 支持重要录像文件加锁保护功能；• 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期;• 支持 8 个 SATA 接口，1 个 eSATA 盘库，可用于录像和备份；• 支持 N+1 热备功能,一台工作 NVR 异常下线时，热备 NVR 接管异常 NVR 工作，提升数字通道存储的可靠性；• 双千兆网卡，支持网络容错、负载均衡以及双网络 IP 设定等应用;• 支持海康威视 DDNS 域名解析系统;• 支持远程零通道预览，使用 1 路零通道编码视频，预览多通道分割的视频画面,充分获取监控图像信息的同时节省网络带宽;• 支持网络检测（网络流量监控、网络抓包、网络通畅)功能• 首创的双操作系统设计,系统运行更加可靠网络视频输入 16路视音频输入网络视频接入带宽 80Mbps4视音频输出视音频编解码参数录像管理硬盘驱动器外部接口HDMI 输出VGA 输出CVBS 输出音频输出录像分辨率同步回放视频压缩标准录像/抓图模式回放模式备份模式类型最大容量语音对讲输入网络接口串行接口1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080p/50Hz, 1920x1080p/60Hz1路,分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz 1路,BNC 接口(电平：1。
0Vp-p，阻抗:75Ω）分辨率：PAL 制式704*576;NTSC 制式704*480 2路,BNC 接口（线性电平,阻抗:600Ω）5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF16路H264/MPEG4手动录像 /抓图、定时录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测或报警录像/抓图、动测和报警录像/抓图即时回放、常规回放、事件回放、标签回放、外部文件回放、图片回放常规备份、事件备份、图片备份8个 SATA 接口，1个 eSATA 接口每个接口支持容量小于4TB 的硬盘作为录像盘1个,BNC 接口（电平：20Vp-p，阻抗：1kΩ)2个，RJ45 10M/100M/1000M 自适应以太网口1个，标准 RS—485串行接口(预留);1个，标准 RS—232串行接口；1个，键盘485串口USB 接口报警输入报警输出网络管理 网络协议3个，USB 2016路4路IPv6、HTTPS、UPnP（即插即用)、SNMP（简单网络管理）、NTP（网络校时)、SADP(自动搜索 IP 地址）、SMTP（邮件服务)、NFS（接入 NAS)、iSCSI（IP SAN 应用）、PPPoE（拨号上网）等5电源AC100--240V,47——63Hz功耗（不含硬盘)≤40W工作温度—10℃——＋55℃工作湿度10％-—90％其他机箱19英寸标准2U 机箱尺寸445mm（宽)×470mm（深）×90mm（高）重量（不含硬盘)≤8Kg备注：2013年1月底开始陆续切换成两个网络接口.DS-2CD3210D-I5功能特性:•最高分辨率可达 1280×960 @ 30fps,在该分辨率下可输出实时图像•采用先进的视频压缩技术，压缩比高，且处理非常灵活•逐行扫描 CMOS，捕捉运动图像无锯齿•采用 EXIR 点阵式红外灯技术，照射距离可达 30—50 米•ICR 红外滤片式自动切换,实现真正的日夜监控•支持 3D 数字降噪•支持双码流,支持监控•可支持 PoE 供电(选配)•符合 IP66 级防水防尘设计，可靠性高•支持走廊模式,背光补偿,数字宽动态,自动电子快门功能,适应不同监控环境•功能齐全：心跳，镜像，水印等互联交换机参数:华为 H3C-S1026E6H3C S1026E 交换机是 H3C 公司自主开发的无管理以太网交换产品，提供 24 个的 10/100Mbps 自适应以太网接口以及 2 个 10/100/1000Mbps 自适应以太网接口，所有端口均支持全线速无阻塞交换以及端口自动翻转功能，可以安装于 19 英寸标准机架.产品特点1.符合 IEEE802。
3、IEEE802.3u、IEEE802.3ab 和 IEEE802.3x 标准;2提供 24 个 10/100Mbps 自适应以太网端口,以及 2 个 1000Mbps 上行电口；3每个端口都支持 Auto—MDI/MDIX 功能;4每个端口都提供 Speed 和 Link/Act 指示灯，显示端口的工作状态；7。
