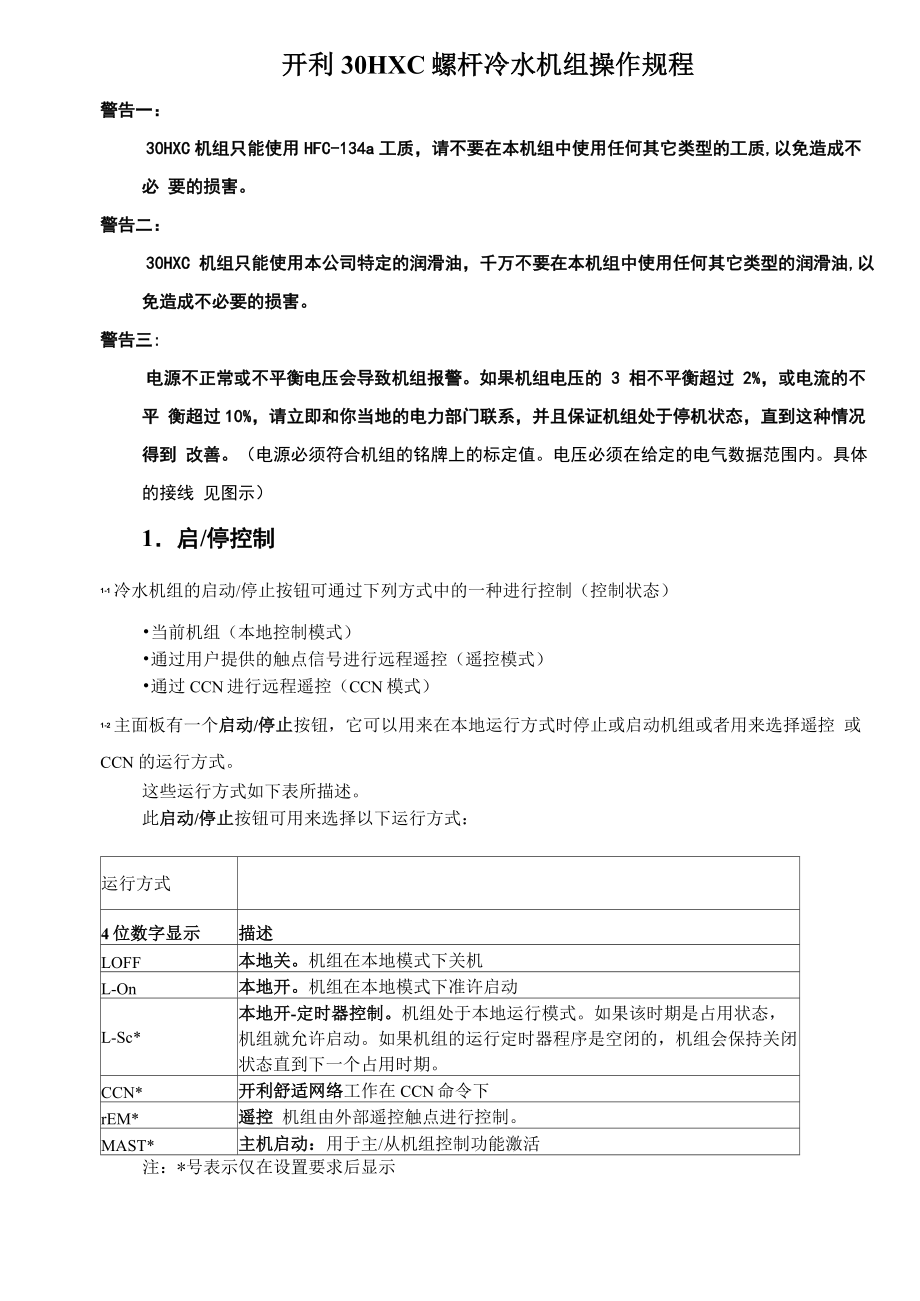

开利30HXC螺杆冷水机组操作规程警告一:30HXC机组只能使用HFC-134a工质,请不要在本机组中使用任何其它类型的工质,以免造成不必 要的损害警告二:30HXC 机组只能使用本公司特定的润滑油,千万不要在本机组中使用任何其它类型的润滑油,以 免造成不必要的损害警告三:电源不正常或不平衡电压会导致机组报警如果机组电压的 3 相不平衡超过 2%,或电流的不平 衡超过10%,请立即和你当地的电力部门联系,并且保证机组处于停机状态,直到这种情况得到 改善电源必须符合机组的铭牌上的标定值电压必须在给定的电气数据范围内具体的接线 见图示)1.启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制(控制状态)•当前机组(本地控制模式)•通过用户提供的触点信号进行远程遥控(遥控模式)•通过CCN进行远程遥控(CCN模式)1-2 主面板有一个启动/停止按钮,它可以用来在本地运行方式时停止或启动机组或者用来选择遥控 或 CCN 的运行方式这些运行方式如下表所描述此启动/停止按钮可用来选择以下运行方式:运行方式4位数字显示描述LOFF本地关机组在本地模式下关机L-On本地开机组在本地模式下准许启动L-Sc*本地开-定时器控制。
机组处于本地运行模式如果该时期是占用状态, 机组就允许启动如果机组的运行定时器程序是空闭的,机组会保持关闭 状态直到下一个占用时期CCN*开利舒适网络工作在CCN命令下rEM*遥控 机组由外部遥控触点进行控制MAST*主机启动:用于主/从机组控制功能激活注:*号表示仅在设置要求后显示1-3 在本地模式下启动机组 启动机组前必须先启动冷水泵、冷却水泵和冷却水塔 在适当的情况下,机组控制系统可对冷水泵、冷却水泵实现自动启/停,而无须再添加任何副电路板F列例子中,机组处于停止状态,用户将以本地模式启动机组按键操作第一区显示第二区显示按住启动/停止按钮 至少4秒CLOFF按住启动/停止选择 按钮,有效的运行模 式将逐个显示直至放 开按钮CrEML-OnL-Sc1 1CCn 1 寧©当需要的运行模式显 示后(此处为L-On) 放开启动/停止按钮, 第1区中闪烁的“C” 表示控制器正等待确 认CL-On©按下确认键确认运行 模式已选择(此处为 L-On)第1区中显示“t”表示已选择了运 行模式如确认键按 得不够快,控制器将 退出更改环境仍使用 原来运行模式tL-On当机组启动时,控制系统首先激活油泵,以便压缩机启动时能有足够的润滑。
如果油 泵能建立起足够的油压,压缩机就能顺利启动一旦压缩机开始运行,油泵将停止运行 如果油泵始终不能建立起足够的油压,控制系统将产生一个报警信息1-4 在本地模式下停车机组可以在任何时候通过按启动/停止按钮,在本地模式下停车机组停车按键操作第一区显示第二区显示按启动/停止按钮一下(时间小 于4秒)CLOFF当按键释放后,机组停车,不 需要任何进一步动作tLOFF2.主面板从主面板可以看到PD4所有数据和实现所有控制功能包括:第 1 区:一个两位数码显示表明所选的项号第 2 区:一个四位数码显示表明所选项的内容第 3 区:由 LED 指示灯和按纽组成,用于机组开停,菜单选择,菜单项选择和改变数值 2-1 主界面按纽名称描述菜单选择主菜单,每个菜单项由一个图标表示,当菜单激活时图标对应LED灯亮向上键在菜单项之间滚动(在两位数码显示区),如果修改模式激活,该键 将增加任意参数的数值©向下键在菜单项之间滚动(在两位数码显示区),如果修改模式激活,该键 将减少任意参数的数值©确认键可激活修改模式,确认修改或扩展显示某项的描述性文字开/停键在本地模式可开停机组或更改运行模式LED灯名称描述信息显示机组的一般运行参数温度显示机组运行温度压力显示机组运行压力设定值显示并修改机组设定点输入显示机组数字和模拟输入量状态□on输出/测试显示并能测试机组输出量状态・F显示并更改机组配置信息报警显示激活的报警报警历史显示报警历史运行记录显示机组和压缩机的启动次数和运行时间2-2 快捷面板(右侧区域)包括一幅机组运行示意图,在图上包含有按纽和 LED 指示灯,可以迅速访问机组的主要运行参数。
快捷面板指示灯O绿色LED指示灯机组准许启动或处于运行状态Al]|红色LED指示灯点亮:回路A或机组因报警停机 闪烁:回路A或机组在运行时发生报警Ba红色LED指示灯点亮:回路B或机组因报警停机 闪烁:回路B或机组在运行时发生报警Wl红色LED指示灯水流量开关断开或用户互锁保护开关断开©绿色LED指示灯蒸发器水泵运行0黄色LED指示灯从顶部到底部分别是压缩机Al、A2或Bl、B2的启/停 状态指示灯闪烁表示相应的回路处于保护或除霜状态e绿色LED指示灯制热运行绿色LED指示灯制冷运行快捷面板按钮按纽作用蓝色按纽:冷水进出水温度(°C) 灰色按纽:室外温度(°C)©控制点(设定点+复位)按一下:回路A/B排气压力(KPa) 按两下:回路A/B饱和冷凝温度(C)按一下:回路A/B吸气压力(KPa) 按两下:回路A/B饱和吸气温度(°C)按一下:压缩机A1/B1运行时间(h/10或h/100) 按两下:压缩机A2/B2运行时间(h/10或h/100)3.故障诊断3-1 概述PRO-DIALOG PLUS控制系统有许多故障帮助功能本地面板和其中的大多数菜单可访问全部的 机组运行工 况,测试功能可以快速检测机组的所有设备。
如果发现了一个运行故障,机组就会报警并将报警代码 存入报警菜单中3-2 显示报警资料快捷面板上的报警指示灯显示了整个机组和每个回路的状态•指示灯闪烁表明回路正在运行但存在问题•指示灯不闪烁表明回路由于故障而停车 主面板的报警菜单显示机组上正发生的5 个故障的代码3-3 报警的复位当故障排除后,报警就可复位了,复位可采取手动复位或自动复位两种模式即使机组正在运 行,报警也能被复位这意味不停车就能进行报警的复位当停电后,机组无需外部命令就能重新启动然而,停电 时所有故障也都保存了,在某些情况下这可能导致回路或机组无法重新启动手动复位必须按以下过程在主面板上进行:当前报警复位操作第1区显示第2区显示按钮第3区指示灯按下MENU键 直至报警指示灯 亮起,第2区显 示当前报警数002AL按下回车键允许报 警复位,报警指示 灯闪烁并在第2区 显示数值000、1 Z再按下回车键使复 位生效,报警指示 灯停止闪烁,依次显示 “Good”2AL”“0AL”0Good2AL0AL3-4报警代码以下清单列出了每个报警代码的完整描述和产生的原因报警代码描述代码描述报警原因控制系统动作复位类型问题的产生1冷水进水温度传感器 出错传感器范围超出-40 〜118°C停车自动传感器或接线出错2冷水出水温度传感器 出错传感器范围超出-40 〜118C停车自动传感器或接线出错3冷却水进水温度传感 器出错传感器范围超出-40 〜118C无动作,仅是一个信息自动传感器或接线出错 或电线电缆损坏4冷却水出水温度传感 器出错传感器范围超出-40 〜118C制冷时无动作,制热时 将停车自动传感器或接线出错 或电线电缆损坏5 热回收冷却水进 水温度传感器出错传感器范围超出-40 〜118C无动作,仅是一个信息自动传感器或接线出错 或电线电缆损坏6热回收冷却水出水温度传感器出错传感器范围超出-40 〜118C无动作,仅是一个信息自动传感器或接线出错 或电线电缆损坏7户外温度传感器出错传感器范围超出-40 〜118C基于户外温度失效复位自动传感器或接线出错 或电线电缆损坏8 CHWS (主/辅机组) 温度传感器出错传感器范围超出-40 〜118C主/辅机组系统功能失 效自动传感器或接线出错 或电线电缆损坏9压缩机A1排气温度 传感器出错传感器范围超出-40 〜118C压缩机A1停车自动传感器、电磁阀、电机冷 却、接线出错或排气咼温10压缩机A2排气温度 传感器出错传感器范围超出-40 〜118C压缩机A2停车自动传感器、电磁阀、电机冷 却、接线出错或排气咼温11压缩机B1排气温度 传感器出错传感器范围超出-40 〜118C压缩机B1停车自动传感器、电磁阀、电机冷 却、接线出错或排气咼温12压缩机B2排气温度 传感器出错传感器范围超出-40 〜118C压缩机B2停车自动传感器、电磁阀、电机冷 却、接线出错或排气咼温13 0-10V .外部信号出错信号超出范围1- 卸载:不使用2- 负荷限制:无效自动错误的输入或接线出错14回路A排气压力传 感器出错测量信号=0V de回路A停车自动传感器或接线出错15回路B排气压力传 感器出错测量信号=0V de回路B停车自动传感器或接线出错16回路A吸气压力传 感器出错测量信号=0V de回路A停车自动传感器或接线出错17回路B吸气压力传 感器出错测量信号=0V de回路B停车自动传感器或接线出错18压缩机A1油压传 感器出错测量信号=0V de压缩机A1停车自动传感器或接线出错19压缩机A2油压传感 器出错测量信号=0V de压缩机A2停车自动传感器或接线出错20压缩机B1油压传感 器出错测量信号=0V de压缩机B1停车自动传感器或接线出错21压缩机B2油压传感 器出错测量信号=0V de压缩机B2停车自动传感器或接线出错22经济器A1压力传感 器出错测量信号=0V de带经济器机组的回路A 停车,否则压缩机A1 停车自动传感器或接线出错23经济器A2压力传感 器出错测量信号=0V de压缩机A2停车自动传感器或接线出错24经济器B1压力传感 器出错测量信号=0V de带经济器机组的回路B 停车,否则压缩机B1 停车自动传感器或接线出错25经济器B2压力传感 器出错测量信号=0V de压缩机B2停车自动传感器或接线出错26回路A遥控冷凝排 气压力出错测量信号=0V de无动作自动传感器或接线出错27 回路B遥控冷 凝排气压力出 错测量信号=0V de无动作自动传感器或接线出错28 回路A回热模 式水流量出错测量信号=0V de机组以标准制冷模式启 动自动传感器或接线出错29 回路B回热模 式水流量出错测量信号=0V de机组以标准制冷模式启 动自动传感器或接线出错30 与SCPM A1电路板失去通讯CPM A1电路板无 响应压缩机A1停车自动通讯总线、接线、地址出 错或电路板损坏31 与SCPM A2电路板失去通讯CPM A2电路板无 响应压缩机A2停车自动通讯总线、接线、地址出 错或电路板损坏32 与SCPM B1电路板失去通讯CPM B1电路板无 响应压缩机B1停车自动通讯总线、接线、地址出 错或电路板损坏33 与SCPM B2电路板失去通讯CPM B2电路板无 响应压缩机B2停车自动通讯总线、接线、地址出 错或电路板损坏34与EXV电路板失去 通讯EXV 的 4XD0 电 路板无响应机组停车自动通讯总线、接线、地址出 错或电路板损坏35与风机电路板#1失 去通讯控制4档风机的4 X DO电路板无响 应如果风机级数低于3则 停车,否则回路A停车自动通讯总线、接线、地址出 错或电路板损坏36 与风机电路板#2失 去通讯回路B控制风机级 数的电路板无响应回路B停车自动通讯总线、接线、地址出 错或电路板损坏37 与 1# 4XAI-2XAO电路板失去通讯电路板无响应若运行制热模式或使 用风速控制器或水阀 ,机组将停车。
否则,, 是一个信息•由EXV 控制过热度,不再基于液 位传感器自动仅通讯总线、接线、地址出 错或电路板损坏38 与NRCP板失去通 讯电路板无响应如果机组处于回热模 式,机组停机如果再次检 测到该板,自动复位通讯总线、接线、地址出 错或电路板损坏39 CCN/时钟主板出错检测不到该主板机组停机如果再次检 测到该板,自动复位通讯总线、接线、地址出 错或电路板损坏40温控器出错或相位传感器过热停机手动控制箱通风差反相41紧急停车CCN停车指令停机CCN/自动控制网络42工厂初始设置需求所有工厂参数为0机组无法启动自动无工厂设置43-n非法工厂初始设置43-1压缩机A冷量过高43-2压缩机B2设置及 缺B143-3水冷风扇设置43-4风扇未设置43-5回热设置或回热传 感器设置错误工厂设置机组无法启动自动工厂设置错误44回路A排气压力过 高当运行一级上载 时,SCT大于最大 饱和冷凝压力回路A停车10分钟后自 动复位传感器出错,冷却水流量 小或冷却水进水温度过 高45回路B排气压力过 高当运行一级上载 时,SCT大于最大 饱和冷凝压力回路B停车10分钟后自 动复位传感器出错,冷却水流量 小或冷却水进水温度过 高46压缩机A1供油电磁 阀出错在供油电磁阀打开 油泵启动后,油压 差大于17 KPa压缩机A1不允许启动手动供油电磁阀损坏47压缩机A2供油电磁 阀出错在供油电磁阀打开 油泵启动后,油压 差大于17 KPa压缩机A2不允许启动手动供油电磁阀损坏48压缩机B1供油电磁 阀出错在供油电磁阀打开 油泵启动后,油压 差大于17 KPa压缩机B1不允许启动手动供油电磁阀损坏49压缩机B2供油电磁 阀出错在供油电磁阀打开 油泵启动后,油压 差大于17 KPa压缩机B2不允许启动手动供油电磁阀损坏50压缩机A1预启动油 压报警油泵没有使供油回 路的油压达到相应 的值压缩机A1不允许启动手动油位低,油泵、供油电磁 阀或油压传感器出错51压缩机A2预启动油 压报警油泵没有使供油回 路的油压达到相应 的值压缩机A2不允许启动手动油位低,油泵、供油电磁 阀或油压传感器出错52压缩机B1预启动油 压报警油泵没有使供油回 路的油压达到相应 的值压缩机B1不允许启动手动油位低,油泵、供油电磁 阀或油压传感器出错53压缩机B2预启动油 压报警油泵没有使供油回 路的油压达到相应 的值压缩机B2不允许启动手动油位低,油泵、供油电磁 阀或油压传感器出错54回路A油位低在运行过程中,油 位控制器触点打开回路A停车手动油位传感器出错或油充 注量不足55回路B油位低在运行过程中,油 位控制器触点打开回路B停车手动油位传感器出错或油充 注量不足56回路A饱和吸气温 度低SST值低于结霜保 护值3分钟回路A停车手动制冷剂充注量少,干燥过 滤器堵塞,电子膨胀阀出 错,冷水流量低,冷水温 度低57回路B饱和吸气温 度低SST值低于结霜保 护值3分钟回路B停车手动制冷剂充注量少,干燥过 滤器堵塞,电子膨胀阀出 错,冷水流量低,冷水温 度低58回路A饱和吸气温 度咼运行90秒后,SST 大于12.8 °C且EXV 小于1%回路A停车手动电子膨胀阀、液位传感器 或变送器出错,蒸发器温 度咼59回路B饱和吸气温 度咼运行90秒后,SST 大于12.8 C且EXV 小于1%回路B停车手动电子膨胀阀、液位传感器 或变送器出错,蒸发器温 度咼60回路A排气过热度 低持续10分钟过热 度小于回路A停车手动温度传感器,变送器、EXV或经济器出错61回路B排气过热度 低持续10分钟过热 度小于回路B停车手动温度传感器,变送器、EXV或经济器出错62压缩机A1油压差超 过最大设定值(排气压力-油压) 大于340 Kpa超过6秒压缩机A1停车手动油过滤器堵塞,供油电磁 阀或止回阀出错或供油 电磁阀闭合63压缩机A2油压差超 过最大设定值(排气压力-油压) 大于340 Kpa超过6秒压缩机A2停车手动油过滤器堵塞,供油电磁 阀或止回阀出错或供油 电磁阀闭合64压缩机B1油压差超 过最大设定值(排气压力-油压) 大于340 Kpa超过6秒压缩机B1停车手动油过滤器堵塞,供油电磁 阀或止回阀出错或供油 电磁阀闭合65压缩机B2油压差超 过最大设定值(排气压力-油压) 大于340 Kpa超过6秒压缩机B2停车手动油过滤器堵塞,供油电磁 阀或止回阀出错或供油 电磁阀闭合66与系统管理器失去 通讯机组由系统管理器 控制而与其失去通 讯超过2分钟机组回到独立运行模式自动CCN总线出错或系统模 块出错67与主机组或副机组 失去通讯两台机组中的主/ 副机组联接失去通 讯超过2分钟机组回到独立运行模式自动CCN总线出错或系统模 块出错68压缩机A1油压低(油压-经济器压 力)低于设定值超过15 秒压缩机A1停车手动冷却水低温、油过滤器堵 塞、供油电磁阀闭合,供 油电磁阀或油压变送器 出错69压缩机A2油压低(油压-经济器压 力)低于设定值超过15 秒压缩机A2停车手动冷却水低温、油过滤器堵 塞、供油电磁阀闭合,供 油电磁阀或油压变送器 出错70压缩机B1油压低(油压-经济器压力)压缩机B1停车手动冷却水低温、油过滤器堵 塞、供油电磁阀闭合,供低于设定值超过15 秒油电磁阀或油压变送器 出错71压缩机B2油压低(油压-经济器压 力)低于设定值超过15 秒压缩机B1停车手动冷却水低温、油过滤器堵 塞、供油电磁阀闭合,供 油电磁阀或油压变送器 出错72蒸发器结霜保护蒸发器进水或出水 温度低于结霜设定 占八、、停车,冷水泵和加热器(选件)启动若冋一天内 无重复报警 将自动复位变送器出错或水流量低73回路A冷凝器结霜 保护水冷机组且冷媒为 水时,SCT小于1.1°C停车,冷却水泵开启自动排气压力传感器出错,冷 剂泄漏或冷却水低温74回路B冷凝器结霜 保护水冷机组且冷媒为 水时,SCT小于1.1C停车,冷却水泵开启自动排气压力传感器出错,冷 剂泄漏或冷却水低温75冷水流量出错1- 启动延时结束前, 流量开关没有闭 合或在运行过程 中打开2- 停车控制激活而 冷水泵没有动作停车、停泵手动冷水泵控制或冷水流量 开关出错76冷却水流量中断机组启动后或运行 过程中水流量开关 断开停车手动冷却水泵出错,水流量 低,水流量开关断开77压缩机A1电流咼电流超过极限值压缩机A1停机10秒后自动压缩机过载78压缩机A2电流咼电流超过极限值压缩机A2停机10秒后自动压缩机过载79压缩机B1电流咼电流超过极限值压缩机B1停机10秒后自动压缩机过载80压缩机B2电流咼电流超过极限值压缩机B2停机10秒后自动压缩机过载81 水泵1出错水泵接受到运行指 令时,水泵触点打 开停机手动水泵过热或接线出错82水泵2出错水泵接受到运行指 令时,水泵触点打 开停机手动水泵过热或接线出错83 回路A回热模 式出错1 •冷却水泵启动或回热运行一 分钟后互锁未 闭合2.超过两个连续回路A保持冷却模式手动流量开关出错84 回路B回热模 式出错1 •冷却水泵启动 或回热运行一 分钟后互锁未回路B保持冷却模式手动流量开关出错闭合2.超过两个连续 停泵不成功85 回热冷却水流 量出错流量计打开一分钟(水冷机组)机组保持冷却模式手动流量开关出错86-nn主/辅机组设置出错错误的主/辅机设 置不允许主/辅机控制方 式自动主/辅机设置出错87-n维护警告87-1负荷过低87-2水回路过低87-3 干燥过滤器 维护期限到87-4水泵1维护期限到87-5水泵2维护期限到87-6水过滤器维 护期限到维护警告激活无手动网络命令报警代码1 xx压缩机A1出错见以下CPM出错代码见以下CPM出错代码手动2 xx压缩机A2出错见以下CPM出错代码见以下CPM出错代码手动3 xx压缩机B1出错见以下CPM出错代码见以下CPM出错代码手动4 xx压缩机B2出错见以下CPM出错代码见以下CPM出错代码手动CPM出错代码(XX)01电机温度过高SCPM电路板检测到 电机高温.如果电机温 度超过110°C持续10 秒钟。
压缩机停车手动电机冷却电磁阀损坏、制冷剂 充注量不足、电机温度传感器 或CPM电路板损坏02 电机温度传感器 出错SCPM电路板检测到 电机温度传感器超出 范围-40C-11OC压缩机停车手动接线出错、传感器或电路板损 坏03高压开关跳断至SCPM电路板的HPS接口打开压缩机停车手动冷却水流量不足,冷却水阀堵 塞或冷却水进水温度过咼04电机电流过载基于MTA的设定值, SCPM电路板检测到 过载电流压缩机停车手动运彳丁超过压缩机能量调节范 围或电机损坏05电机堵转压缩机停车手动负载过高06零序电流出错SCPM电路板检测到 零序电流+/ amps)压缩机停车手动电机绕组上零序电流出错或 接线出错07 电流缺L1相SCPM检测到一相缺失 >=65%压缩机停车手动电机或接线出错08电流缺L2相SCPM检测到一相缺失 >=65%压缩机停车手动电机或接线出错09电流缺L3相SCPM检测到一相缺失 >=65%压缩机停车手动电机或接线出错10电流失衡超过14%SCPM显示各相之间 的电压不平衡大于 14%超过25分钟无,仅是一条信息若此项临界 报警生效,必 须手动复位, 否则,将自动 复位供电不足、接线出错或接线端 子松动11 电流失衡超过18%SCPM显示各相之间 的电压不平衡大于 18%超过25分钟若此项临界报警生 效,压缩机将停车 否则,仅是一条信息若此项临界 报警生效,必 须手动复位, 否则,将自动 复位供电不足、接线出错或接线端 子松动12电机无电流CPM显示MTA小于 10%已超过3秒。
压缩机停车手动停电、保险丝熔断或接线出错13 星-三角启动失败压缩机停车手动接触器损坏14接触器出错当压缩机接触器吸合 后,CPM检测到10% 的MTA,供油电磁阀 线圈仍得电压缩机停车手动接触器损坏15压缩机无法停 车回路停车手动接触器粘连16电流反相SCPM电路板检测到 工作电流反相压缩机停车手动供电电源或电缆反相17配置出错SCPM从端口检测到 一个数据读取故障压缩机停车手动CPM电路板的配置端口被击 穿或被错误设置、电路板损坏SCPM 压缩机保护模块MTA 压缩机最大跳断电流。
