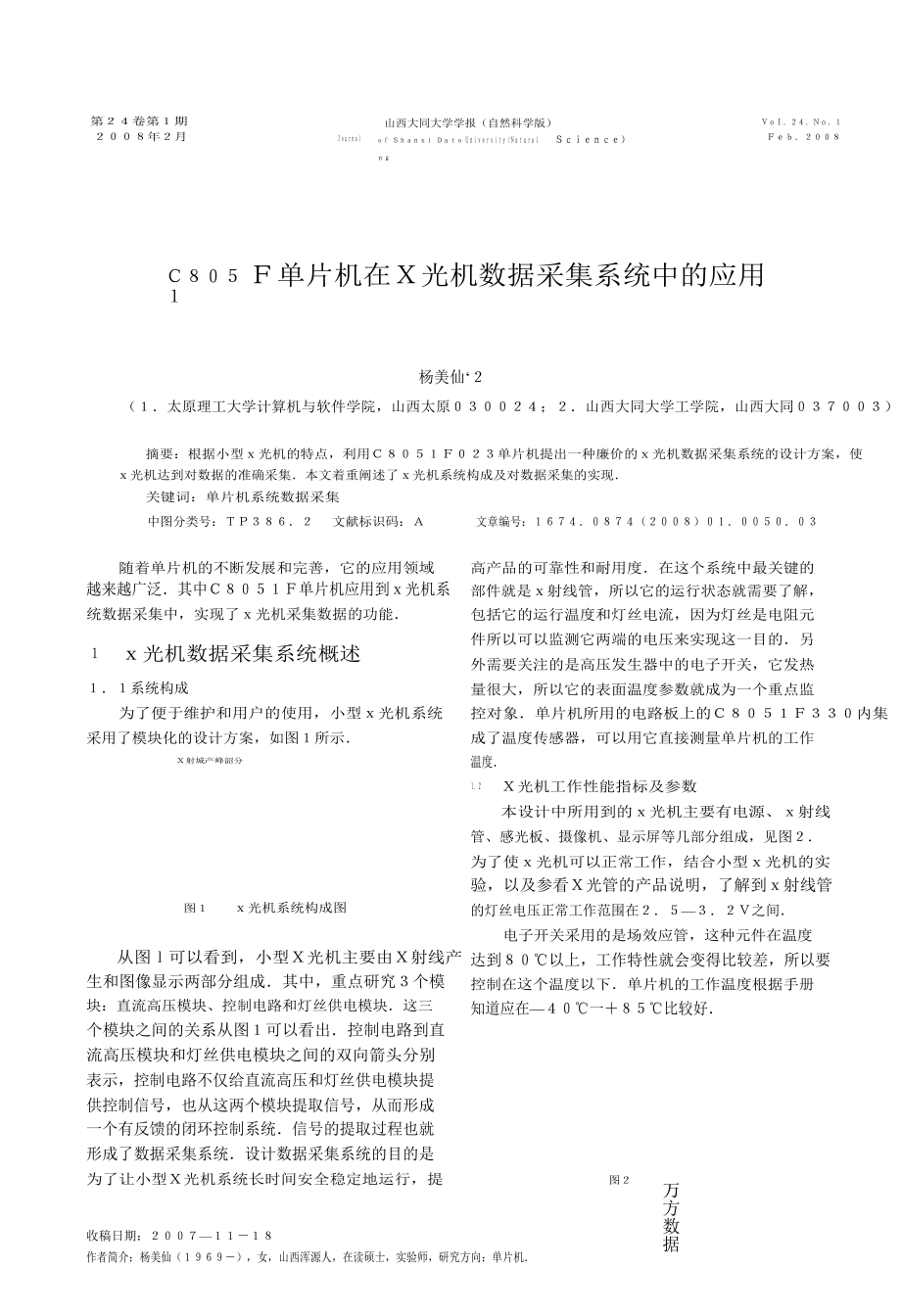

第２４卷第１期山西大同大学学报（自然科学版）ＶｏＩ．２４．Ｎｏ．１２００８年２月Ｊｏｕｒｎａｌｏｆ Ｓｈａｎｘｉ ＤａｔｏｎｇＵｎｉｖｅｒｓｉｔｙ（ＮａｔｕｒａｌＳｃｉｅｎｃｅ）Ｆｅｂ．２００８Ｃ８０５１Ｆ单片机在Ｘ光机数据采集系统中的应用杨美仙‘２（１．太原理工大学计算机与软件学院，山西太原０３００２４；２．山西大同大学工学院，山西大同０３７００３）摘要：根据小型ｘ光机的特点，利用Ｃ８０５１Ｆ０２３单片机提出一种廉价的ｘ光机数据采集系统的设计方案，使ｘ光机达到对数据的准确采集．本文着重阐述了ｘ光机系统构成及对数据采集的实现．关键词：单片机系统数据采集中图分类号：ＴＰ３８６．２文献标识码：Ａ文章编号：１６７４．０８７４（２００８）０１．００５０．０３随着单片机的不断发展和完善，它的应用领域越来越广泛．其中Ｃ８０５１Ｆ单片机应用到ｘ光机系统数据采集中，实现了ｘ光机采集数据的功能．高产品的可靠性和耐用度．在这个系统中最关键的部件就是ｘ射线管，所以它的运行状态就需要了解，包括它的运行温度和灯丝电流，因为灯丝是电阻元１ｘ光机数据采集系统概述件所以可以监测它两端的电压来实现这一目的．另外需要关注的是高压发生器中的电子开关，它发热１．１系统构成为了便于维护和用户的使用，小型ｘ光机系统采用了模块化的设计方案，如图１所示．Ｘ射城产峰韶分量很大，所以它的表面温度参数就成为一个重点监控对象．单片机所用的电路板上的Ｃ８０５１Ｆ３３０内集成了温度传感器，可以用它直接测量单片机的工作温度．１．２Ｘ光机工作性能指标及参数本设计中所用到的ｘ光机主要有电源、ｘ射线管、感光板、摄像机、显示屏等几部分组成，见图２．为了使ｘ光机可以正常工作，结合小型ｘ光机的实验，以及参看Ｘ光管的产品说明，了解到ｘ射线管图１ｘ光机系统构成图的灯丝电压正常工作范围在２．５—３．２Ｖ之间．电子开关采用的是场效应管，这种元件在温度从图ｌ可以看到，小型Ｘ光机主要由Ｘ射线产生和图像显示两部分组成．其中，重点研究３个模块：直流高压模块、控制电路和灯丝供电模块．这三个模块之间的关系从图１可以看出．控制电路到直流高压模块和灯丝供电模块之间的双向箭头分别表示，控制电路不仅给直流高压和灯丝供电模块提供控制信号，也从这两个模块提取信号，从而形成一个有反馈的闭环控制系统．信号的提取过程也就形成了数据采集系统．设计数据采集系统的目的是达到８０℃以上，工作特性就会变得比较差，所以要控制在这个温度以下．单片机的工作温度根据手册知道应在—４０℃一＋８５℃比较好．为了让小型Ｘ光机系统长时间安全稳定地运行，提收稿日期：２００７—１１－１８作者简介：杨美仙（１９６９－），女，山西浑源人，在读硕士，实验师，研究方向：单片机． 万方数据图２Ｘ光机结构示意图２００８正山西大同大学学报旧然科学ｒａ）・５卜２２．１Ｃ８０５１Ｆ０２３单片机在Ｘ光机数据采集系统中的应用Ｘ光机电压参数的采集则发出警报．这种功能就用到了单片机内部的可编程窗口检测器，在可编程窗口检测器中可以设定ＡＤ转换值的上下限，当采入的模拟量所对应的数字值超出在窗口检测器中设定的范围时，转换结束Ｘ射线管的灯丝电压正常工作范围在２．５—３．２Ｖ之间，而单片机ＡＤ转换的基准电压的范围在・０—２．５Ｖ．也就是说从ｘ光机采来的电压是不能直接用于采集和处理的．所以首先要对于从Ｘ光机接出来的电压接一个衰减电路，使其将接出来的电压衰减到２．５Ｖ之内．经过计算可以得到３．２／２．５＝１．２８，则将ｘ射线管接出的电压衰减１．２８倍，衰减后的电压就可以进行ＡＤ转换了．为了给定一定变换范围，这里取衰减‘将衰减得到的电压接入ＡＤ转换输入口的第８个引角，输入接口如图３所示．接地ＡＤＣ０窗口比较中断ＡＤＯＷＩＮＴ被触发置１，对于窗口检测器的示意见图４．设定可编程窗口检测器的过程如下：上限为３．２Ｖ，经过衰减３．２，１．５＝２．１３Ｖ．．根据ＡＤ转换的公式：Ｖｉ，ｌ＝令等’ＶＲＥＦ，其中的ＡＤＣ０为ＡＤ转换的数字值，则可以推导出ＡＤＣ０＝可器‘１０２４计算２．１２Ｖ所对应的数字值为８７３，用十六进制来表示为０ｘ０３６９Ｈ．相理，对于下限２．５Ｖ，经过衰减２．５／１．５＝１．６７Ｖ．计算出相应的数字值为６８３，用十六进制来表示为Ｏｘ０２ＡＢＨ．即设定可编程窗口检测器的ＡＤＣＯＧＴＨ：ＡＤＣＯＧＴＬ＝０ｘ０３６９，ＡＤＣＯＬＴＨ：ＡＤＣＯＬＴＬ＝０ｘ０２ＡＢ．由图４可以看出来。
当输入的电压转化的数字值在０ｘ０２ＡＣ一０ｘ０３６Ａ之间时，不会触发ＡＤＯＷＩＮＴ图３ＡＤ转换输入示意图位的置１，一旦超出了这个工作范围，就会触发ＡＤＯＷＩＮＴ位置１．可以将这个作为是否正常工作的电压输入后经过单片机的ＡＤ转换，最后以数字形式输出．在ＡＤ转换的过程中，输入的模拟标志．电压输入ＡＤＣ０量和输出的数字量是有一个对应关系的，其对应关系如下表所示．表１ 单端方式转换码示例也Ｆ吖１０２３／１０２４＇，ＲＥＦ＊（８７３／１０２４、０ｘ０３６８ｎＹｎｌ＾ｑ１｝ＡＤＯＷＩＮＴ＝ＩＪＡＤＣＯＧＴＨ：ＡＤ００｝、０ｘ０３６Ａ｛｝ｌ｝｛ｉｉ不影响ＡＤＯＷＩＮ＂＆勃国２Ａｃｌ注：１．ＡＤＯＬＪＳＴ＝０：２．ＡＤＯＬＪＳＴ＝１Ｘ光机电压参数的处理-25２．２将电压采集进单片机后，需要进行进一步的处’ＲＥＦ＋ｆ６８３，１０２４１００ｘ０２ＡＢＯｘ０２ＡＡＡＤＣＯＬＴＨ：ＡＤｃ０．ＡＤ０、ｊｌ，ＩＮＴｌ理为了使得灯丝既能达到正常工作的电压又不会损坏灯丝，需要将其控制在２．５—３．２Ｖ之间．这就需图４窗口检测器设定示意图要在单片机内设置一个范围，一旦超出预定的范围， 万方数据２．３Ｘ光机电压参数采集的显示倍数为１．５．・５２・杨美仙：Ｃ８０５１Ｆ单片机在ｘ光机数据采集系统中的应用２００８年为了对所采集数据能够一目了然其值的大小，可在这个系统中加入一个显示模块，最初笔者用一个２４位ＬＥＤ显示板，这可以精确地显示１０位ＡＤ转换的后寄存器中的值，但是缺点也在于此．由于ＬＥＤ只有亮灭两种状态，也就是说它所表示的是二进制数，所以使用时很不方便，必须将二进制手工累加变为十进制．针对这一缺点对于系统进行了改进，用一个ＬＣＤ显示板作为显示模块，见图５．作为显示模块，它可以显示十进制数字并且有图５ＬＣＤ显示模块示意图五个可行的小数点位置．ＬＣＤ显示电路由５位标准段式ＬＣＤ器件和５个ＢＣＤ锁存／７段译码／驱动器ＭＣｌ４５４３共同构成．为了使ＬＣＤ能显示正确的数码（ＢＣＤ码），单片机系统送往ＬＣＤ每一位的数字不能是ＡＨ—ＦＨ，即不可以大于９；如果是ＡＨ。
ＦＨ，则应当转换为ＢＣＤ码，然后再进行显示．也就是说对于ＡＤ转换的结果是不能直接传给ＬＣＤ来显示的必须经过一定的处理．参考文献【１１刘和平．单片机原理及应用【Ｍ】．重庆．重庆大学出版社，２００２．【２】潘琢金，施国君．Ｃ８０５１Ｆｘｘｘ高速ＳＯＣ单片机原理及应用【Ｍ】．北京．北京航空航天大学出版社，２００２．【３】何成军，陈欣，吕迅宏．基于串口的Ｃ８０５１Ｆ单片机系统调试软件【Ｊ】．单片机与嵌入式系统应用，２００７（１０）：１０．１３．【４１李卫国，黄秋元，陈伟．Ｃ８０５１Ｆ００５在高速误码测试系统中的运用［Ｊ】．单片机与嵌入式系统应用，００７（８）：１６—１８．Ａｐｐｌｉｃａｔｉｏｎ ｏｆＳＣＭＣ８０５１Ｆ ｉｎ Ｄａｔａ Ａｃｑｕｉｓｉｔｉｏｎ Ｓｙｓｔｅｍ ｆｏｒ Ｘ－ｒａｙＭａｃｈｉｎｅｓＹＡＮＧ Ｍｅｉ—ｘｉａｎｌ，２（１．Ｓｃｈｏｏｌｏｆ Ｃｏｍｐｕｔｅｒ ａｎｄ Ｓｏｆｔｗａｒｅ，Ｔａｉｙｕａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｔａｉｙｕａｎ Ｓｈａｎｘｉ，０３００２４；２．Ｓｃｈｏｏｌ ｏｆ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｈａｎｘｉ Ｄａｔｏｎｇ Ｕｎｉｖｅｒｉｓｔｙ，Ｄａｔｏｎｇ Ｓｈａｎｘｉ，０３７００３）Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇｔｏｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆ ｓｍａｌｌ－ｓｃａｌｅ Ｘ－ｒａｙ ｍａｃｈｉｎｅｓ，ａ ｐｌａｎ ｏｆ ｔｈｅ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ ｓｙｓｔｅｍ ｆｏｒ ｔｈｅ Ｘ－ｒａｙｍａｃｈｉｎｅｓｉｓ ｗｏｒｋｅｄ ｏｕｔ，ｗｈｉｃｈｃａｎ ｅｎｓｕｒｅａｃｃｕｒａｔｅｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ．Ｔｈｉｓ ａｒｔｉｃｌｅ ｅｌａｂｏｒａｔｅｓｏｎｔｈｅ ｓｙｓｔｅｍｓｔｒｕｃｔｕｒｅａｎｄ ｔｈｅ Ｘ—ｒａｙｍａｃｈｉｎｅａｎｄｔｈｅ ｉｍｐｒｏｖｅｄ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ ｍｅｔｈｏｄ．Ｋｅｙ ｗｏｒｄｓ：ＳＣＭ；ｓｙｓｔｅｍ；ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ 万方数据C8051F单片机在X光机数据采集系统中的应用作者：作者单位：刊名：英文刊名：年，卷(期)：引用次数：杨美仙， YANG Mei-xian太原理工大学计算机与软件学院,山西太原,030024;山西大同大学工学院,山西大同,037003山西大同大学学报（自然科学版）JOURNAL OF SHANXI DATONG UNIVERSITY(NATURAL SCIENCE)2008，24(1)0次参考文献(4条)1.单片机原理及应用 20022.C8051Fxxx 高速 SOC 单片机原理及应用 20023.何成军.陈欣.吕迅竑 基于串口的C8051F单片机系统调试软件[期刊论文]-单片机与嵌入式系统应用 2007(10)4.李卫国.黄秋元.陈伟 C8051F005在高速误码测试系统中的运用[期刊论文]-单片机与嵌入式系统应用 2007(8)相似文献(10条)1.会议论文 袁晓光 用于彩显系统匹配台的单片机智能控制器 1998介绍了一种采用单片机和ＰＬＣ构成对彩显系统匹配台实现智能控制的方案。
