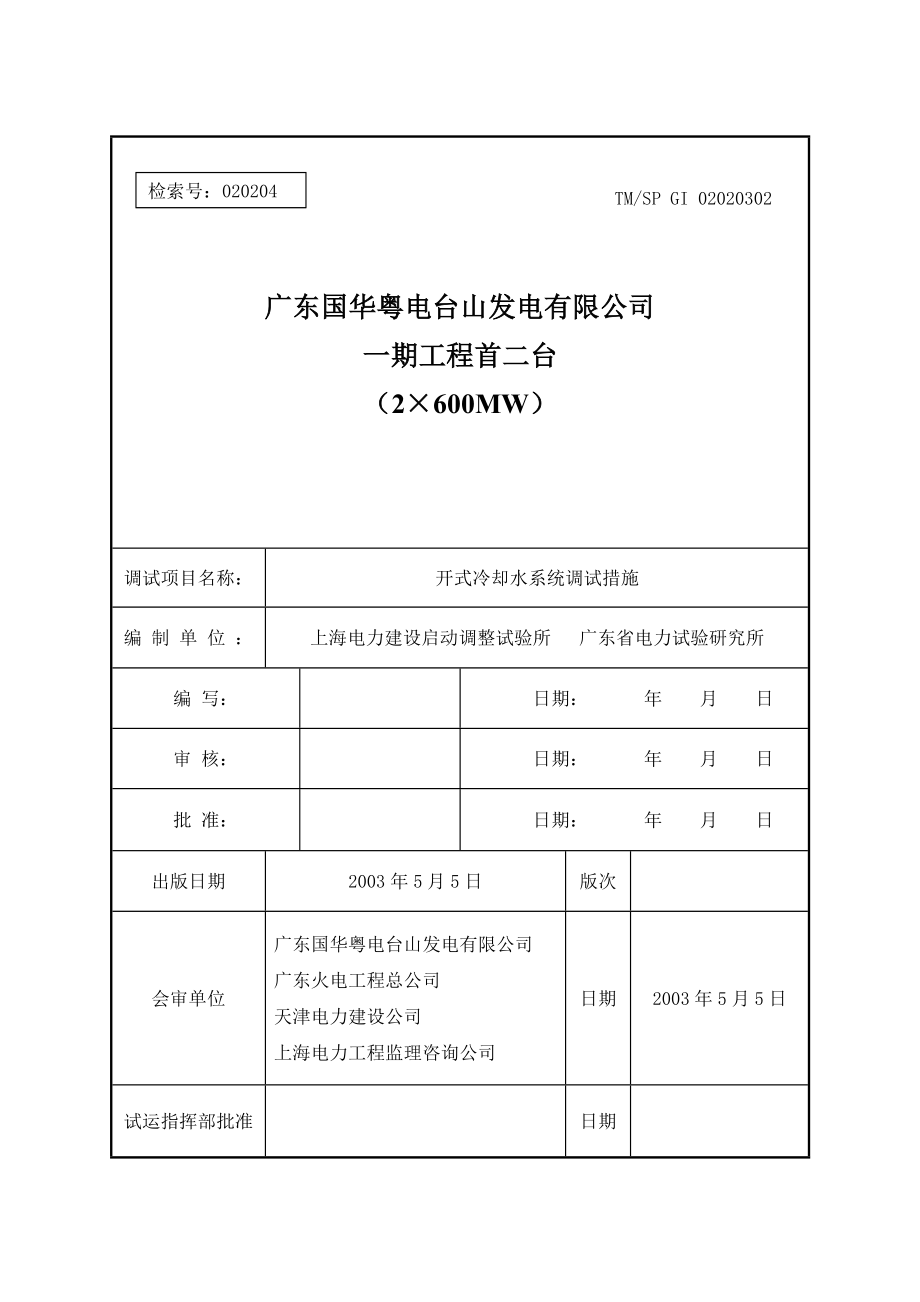

检索号：020204 TM/SP GI 02020302广东国华粤电台山发电有限公司一期工程首二台（2×600MW）调试项目名称：开式冷却水系统调试措施编制单位：上海电力建设启动调整试验所 广东省电力试验研究所编 写：日期： 年 月 日审 核：日期： 年 月 日批 准：日期： 年 月 日出版日期2003年5月5日版次会审单位广东国华粤电台山发电有限公司广东火电工程总公司天津电力建设公司上海电力工程监理咨询公司日期2003年5月5日试运指挥部批准日期上海电力建设启动调整试验所 广东省电力试验研究所调试措施目录1． 设备概况··························12． 编写依据··························13． 调试目的··························14． 调试应具备的条件··················15． 调试项目及调试工艺················26． 质量标准··························27． 安全、环境保护措施················28． 调试仪器仪表······················2 9．调试组织分工······················2附录：附图1 开式冷却水管道系统图调 试 措 施调 试 项 目 名 称编号：02020302第1页 共03页开式冷却水系统调试措施1． 设备概况1.1 系统概述广东国华粤电台山发电有限公司(2×600MW)1号和2号机组的开式冷却水系统从厂外循环供水母管引水，流经过A、B水水热交换器排入厂外循环水回水母管。
水水热交换器主要技术数据：² 设计压力 1.0MPa(壳程)/0.5MPa(管程)² 设计温度 80℃² 工作压力 0.6MPa(壳程)/0.027～0.2MPa(管程)² 工作温度 45℃(壳程)/40℃(管程)² 除盐水流量 3800t/h² 海水流量 5500t/h² 材料 换热管TA2，管板16MnR复钛，前后水室喷涂环氧树脂2． 编写依据2.1台山发电厂一期工程600MW发电机组调试大纲2.2制造厂说明书及设计院的设计资料2.3火电工程启动调试工作规定 建质（1996）40号文颁发2.4火电工程调整试运质量检验及评定标准3. 调试目的3.1对开式冷却水系统的安装检验其是否符合《电力建设施工及验收技术规范(汽轮机组)》的有关要求3.2 系统运行正常可靠、各种联锁保护及报警装置动作正常，能够满足汽轮发电机组在不同工况下运行的要求4. 调试应具备的条件4.1开式冷却水设备及系统安装完毕，安装记录、技术资料已齐全4.2 厂外循环水试运正常，并验收合格4.3检查系统中各阀门都处于正常运行位置5. 调试项目及调试工艺5.1 开式冷却水系统投运(附图1)5.1.1检查水水热交换器前后蝶阀均关闭。
5.1.2检查厂外循环水系统已运行，压力已建立5.1.3 开启水室排气阀2～3圈，点动稍微开启水水热交换器进口蝶阀，进行注水排气5.1.4 当排气排尽后关闭水室排气阀，全开进口蝶阀，开启出口蝶阀进行调节6 质量标准6.1 《火力发电厂基本建设工程启动及竣工验收规程》6.2 《火电工程调整试运质量检验及评定标准 (1996年版)》7 安全、环境保护措施7.1 所有在现场的工作人员都必须经《电业安全工作规程》考试合格，并遵守《电业安全工作规程》的相关规定7.2 现场应准备足够数量的消防器材，工作人员掌握正确使用方法7.3 安装工作结束，临时脚手架已拆除，现场照明充足，操作检查通道畅通7.4 废水、废气、废油的排放应符合环保要求7.5 调试的组织工作、操作程序明确，现场通讯设备齐全、联络畅通8.调试仪器仪表仪表9.调试组织分工9.1 安装单位负责分部试运工作中的单体调试和单机试运以及整个启动调试阶段的设备与系统的维护，检修和消缺以及调试临时设施的制作安装和系统恢复等工作9.2 调试单位负责制定所承担的分系统试运调试措施并组织实施9.3 生产单位在整个试运期间，根据调整试运措施及运行规程的规定，在调试单位的指导下负责运行操作。
9.4监理单位负责分系统试运调试措施的审核及在整个试运期间的监理工作。
