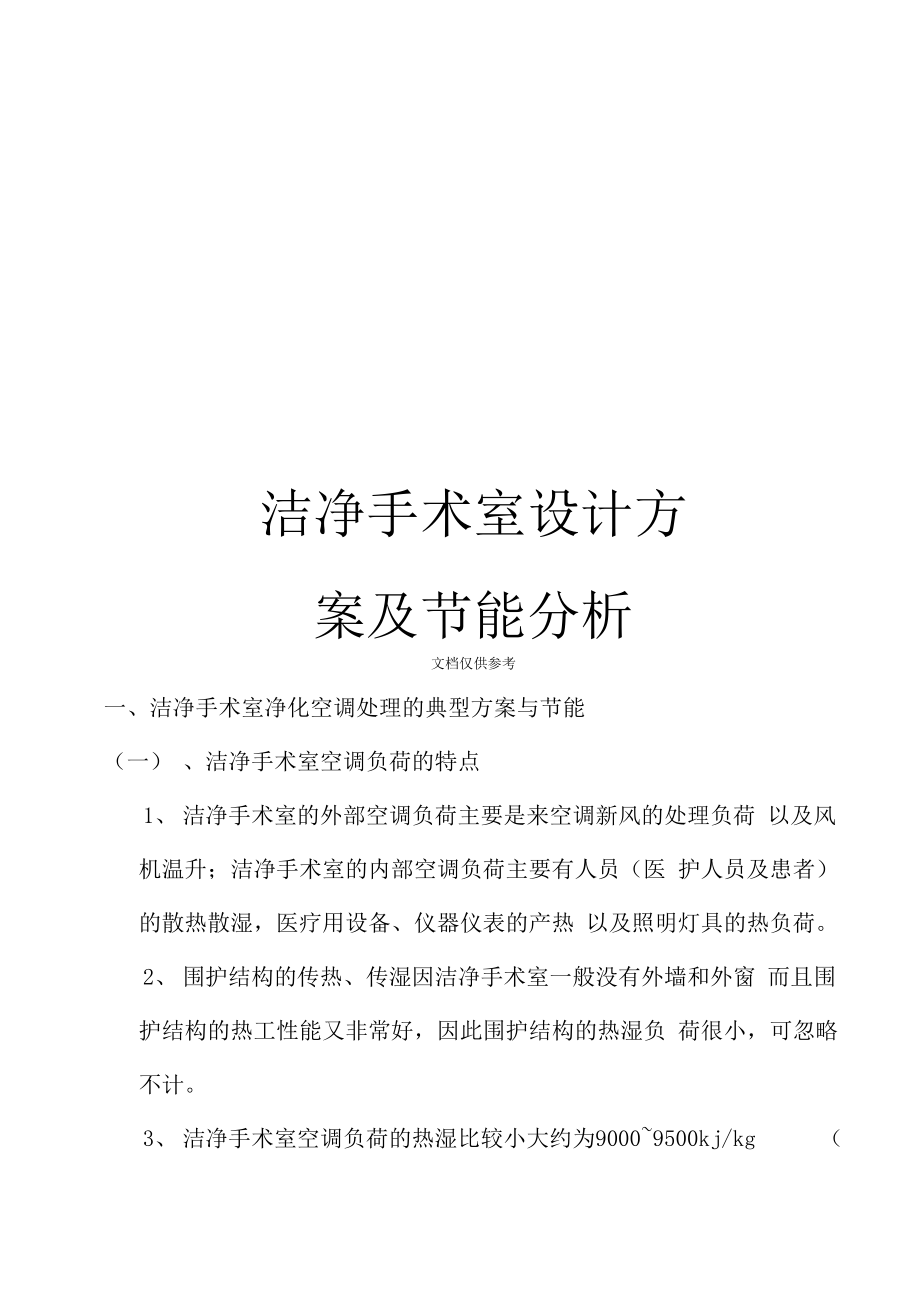

洁净手术室设计方案及节能分析文档仅供参考一、洁净手术室净化空调处理的典型方案与节能（一） 、洁净手术室空调负荷的特点1、 洁净手术室的外部空调负荷主要是来空调新风的处理负荷 以及风机温升；洁净手术室的内部空调负荷主要有人员（医 护人员及患者）的散热散湿，医疗用设备、仪器仪表的产热 以及照明灯具的热负荷2、 围护结构的传热、传湿因洁净手术室一般没有外墙和外窗 而且围护结构的热工性能又非常好，因此围护结构的热湿负 荷很小，可忽略不计3、 洁净手术室空调负荷的热湿比较小大约为9000~9500kj/kg （1900~2500 大卡/kg）二） 、洁净手术室空调负荷计算的假定条件1、 假定I级洁净手术室的面积为45m2,II级为35m2,III级为 30m2,W级为25m2；洁净手术室的净高为3m2、 假定洁净手术室的室内温度为24±1°C，相对湿度为50% ±10%；室外计算参数为上海地区夏季空调干球温度为34C， 夏季空调湿球温度为28.2C，冬季空调温度为-4C，冬季相 对湿度为78%3、 假定I级洁净手术室的新风量为1000m3/h，II级、III级为 800m3/h，W级为 600m3/h。
4、 假定I级洁净手术室内的人数为10人，11级、III级为8人，W级为6人而且人员为轻度劳动，轻度劳动的人员在 24°C室温的条件 下，每人产生的显热为80W/人；潜热为130W/人，全热为 210W/人，产湿量为190g/h •人5、 假定洁净手术室内设备仪表的热负荷III级洁净手术室为 1500W，IIIW级为1100W；照明灯具负荷III级为500W，IIIW 级为400W6、 空调循环机组和空调新风机组的风机温升均为1C，冬季 风机温升不考虑各级洁净手术室内的热湿负荷列于表14表14.洁净手术室的热湿负荷洁净 手术室 级别人员显热(W)人员潜热(W)人员 全热 (W)照明 发热 (W)设备发热(W)总显热(W)总全热(W)人员产湿(kg/h)热湿比(kj/kg)I800130021005001500280041001.908987II640104016805001500264036801.5210120III640104016804001100214031801.528745IV48078012604001100198027601.1410120各级洁净手术室净化空调的送风温差列于表15。
表15.洁净手术室的空调送风温差洁净 手术室 级别面积(m2)体积(m3)送风口风速 （m/s）换气次数（次 /h）送风量(m3/h)总显热（W）送风温差（°C）新风量(m3/h)新风 比（%）I451350.3 (6.24 m2)50674028001.24100014.8501500.45 (6.24 m2)67101000.8310II351050.22 (4.68 m2)36378026402.0980021.1401200.25 (4.68 m2)3643201.8318.5III30900.15 (3.64 m2)22198021403.2380040.4351050.176 (3.64 m2)2223102.7734.6IV2575/15112519805.2560053.33090/1513504.3844.4（三）、四种不同空调处理方案及其能耗的比较现列举国内当前在洁净手术室常见的四种空气处理方案 及其空调热湿处理的能耗进行分析比较，四方案如下： 第一方案：新风与循环风混合后再进行空调热湿处理方案， 新风不单独进行热湿处理（即AHU方案）第二方案：新风进行深冷预处理后送入循环机组回风段与回 风混合再进行空调的微处理方案（即MAU+RAU方案）。
第三方案：新风进行深冷预处理后送入循环机组送风段与空 调微处理后的循环风再混合的方案（即MAU+RAU方案）第四方案：新风进行深冷预处理，新风不但仅承担本身的热 湿负荷而且还承担洁净手术室内的全部热湿负荷，新风送入 洁净手术的静压箱与不进行热湿处理的循环风混合的方案（即 MAU+FFU 方案）N -C. -小-山乩1 j： 由一MM* M-心食HO4U虾…w■心K聘由*争，u ca0-932职J.2J孕CQ1.31.0\t1.D3.57.57.C5.51-2 1'09』9.09.Cgo31 :-2-1*小(K./ltg)15 J2IJw顾irJlg/Kg!-D.5IJ3.2的一弓H4I什期£ -娅*"E -：M 出右Um”孕I-#呻”群庆舛1 .用贵净手中室世的温盅控制空调机玺贞的表冷器和加热器一/处苗争三泰室内肉奖对-度授普空调机组内的表冷■器■利底岸器,虽成仕先..3 .用*净手术星由外的压羞控制空调机札的变频最图1.第一方案（AHU ）的空调处理方案自控原理图和焓湿图。
