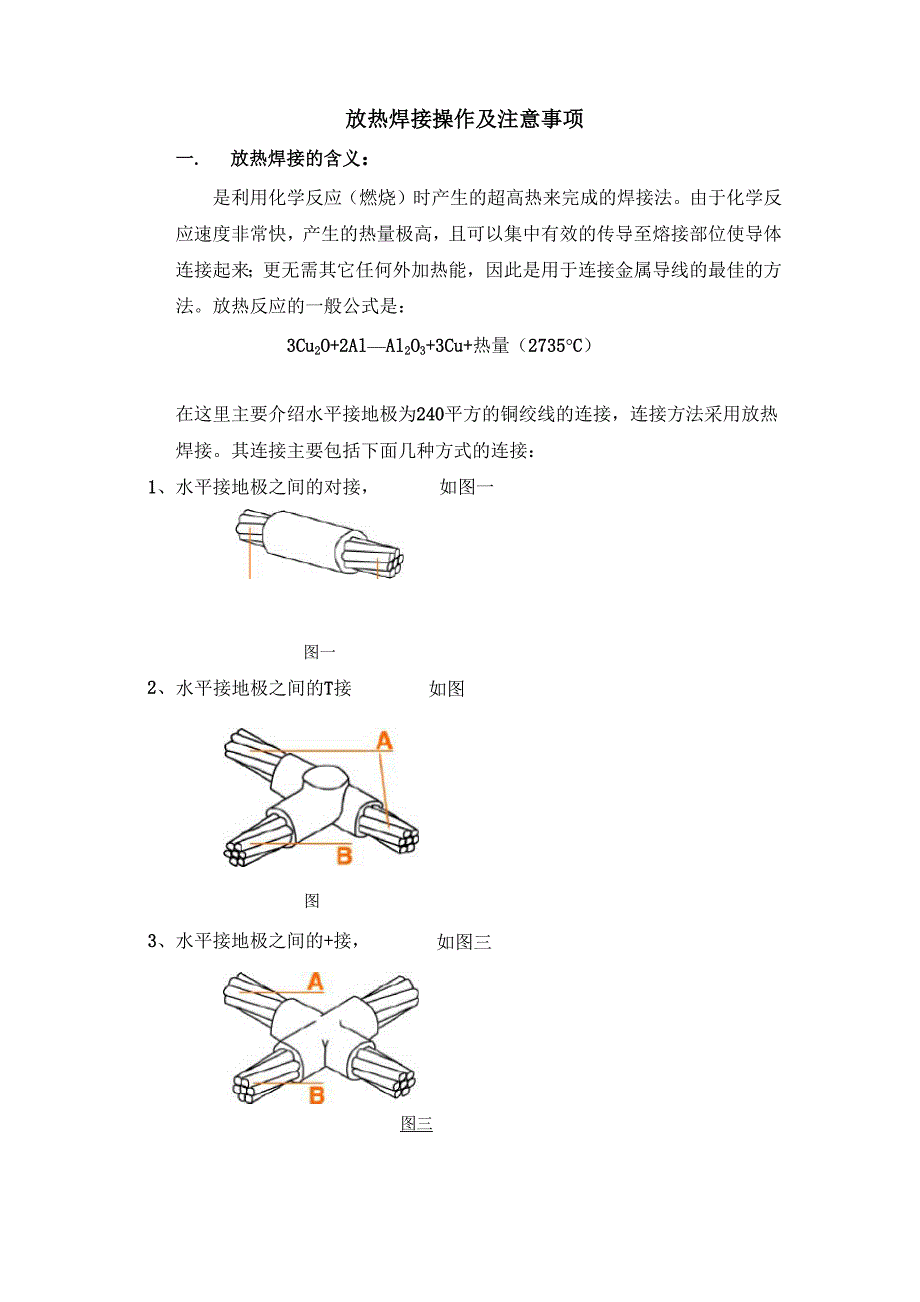

放热焊接操作及注意事项一. 放热焊接的含义：是利用化学反应（燃烧）时产生的超高热来完成的焊接法由于化学反 应速度非常快，产生的热量极高，且可以集中有效的传导至熔接部位使导体 连接起来；更无需其它任何外加热能，因此是用于连接金属导线的最佳的方 法放热反应的一般公式是：3Cu2O+2Al—Al2O3+3Cu+热量（2735°C）在这里主要介绍水平接地极为240平方的铜绞线的连接，连接方法采用放热 焊接其连接主要包括下面几种方式的连接：1、水平接地极之间的对接， 如图一图一2、水平接地极之间的T接如图图3、水平接地极之间的+接，如图三图三4、水平与垂直接地极的连接，如图四图四以上几种焊接方式具体的操作步骤如下（亦可根据提供的资料上的步骤，或者根据提供的放热焊接的视频进行操作）放热焊接利用活性较强的铝把氧化铜还原，整个过程需时很短（仅数秒）， 反应所放出的热量足以使被焊接的导线端部融化形成永久性的分子合成二. 放热焊接的流程第一步：将导线及熔模用专用的工具清理干净，再将导线熔接处用喷灯加热， 然后安置导线于熔模内用第二步：用夹具将模具加紧，放入钢垫片盖住导流孔确保密封良好第三步：倒入焊粉并在上面洒上起燃药，并在模具顶部洒上另一部分起燃药。
第四步：合上顶盖，用点火墙点燃十秒钟之后，再打开模具三. 放热焊接工艺的优点：1. 焊接点的载流能力（熔点）与导线的载流能力相等2. 因为焊接点是焊接而成的，所以是永久性的，不会老化3. 焊接是一种永久性的分子结合，不会松脱4. 焊接点象铜一样不受腐蚀性产物的影响5. 焊接点能经受反复次的大浪涌（故障）电流而不退化6. 焊接方法简单，培训容易7. 供焊接用的材料很轻，携带方便8. 进行焊接时，无需外接电源或热源9. 从外观便能检验焊接的质量10. 可用于焊接铜、铜合金、镀铜钢、各种合金钢四. 放热焊接接头的优点：1. 可靠性强：由于放热焊接是分子间的连接，能够消除表面接触，电解质 等不会渗透到导体交界面上从而导致导体氧化和随时间老化2. 能承受大电流冲击：由于放热焊接材料的熔化温度要高于铜的熔点（1083）所以，在由于大的故障电流导致的非正常温升时，接头处不会先于导体本身熔化（各种连接方式的熔断点请参看表一）3. 导电率高：由于放热焊接是真正的分子连接，导体不会被破坏并且没有 接触面，导体交界面整体有效性没有改变连接方式Tm (°C)K(X10-3)铜线本身10833.55放热焊接接头10833.55铜银焊接头4504.65压缩接头3505.12螺栓接头2505.90锡焊接头（50/50）2206.26铜线绕扎10010.00表五. 放热焊接施工质量的判别:1.形状必须完全包裹在接头内，连接头的凹面不得低于导线。
如果凹面过低则不能使用，其原因为：1） 焊药量不足；2） 过多铜水泄漏；3） 导线在模内未固定牢固；4） 在熔接过程中导线有移动如果凸面过高（可以使用），其原因为：1） 焊药使用过量；2） 因为导线或熔模有污垢而导致表面体积增大2 .颜色在正常情况下放热熔接产生的接头是古铜色，偶尔顶部也可能有少量银色 如放热连接到铸铁材料，接头表面常常会是银色的，这是因为接头已成为金 属合金3 .表面放热熔接头的表面应该平滑而没有过多的熔渣如果熔渣占表面20%以上 或熔渣除去后导线有外露的情况，该接头不能使用4 .气孔放热熔接头应没有过多的气孔过多气孔是因为有污垢（水、油、污物等等） 在连接导线表面或熔模内在凸出的表面有可能出现少量的针孔如果针孔 的深度伸展至连接头中间（露出导线），则该接头不能使用六. 放热焊接常见问题的处理方法1） 选择适宜的模具，在施工中应注意将模具放在干燥、不会碰撞的地方；2） 经常检查熔模内的情况熔模内不应该有缺口损坏，并且应经常对熔模3） 清理，清理时可用毛巾、报纸或毛刷绝对不能使用钢刷清理，因为钢 刷会使得熔模损坏；4） 隔离铁片上不应有缺口，隔离片及熔模必须密合；5）注意铜导线的干燥，且不可以将铜导线放入水中施工。
空气中的湿度大 时或下雨不能施工。
