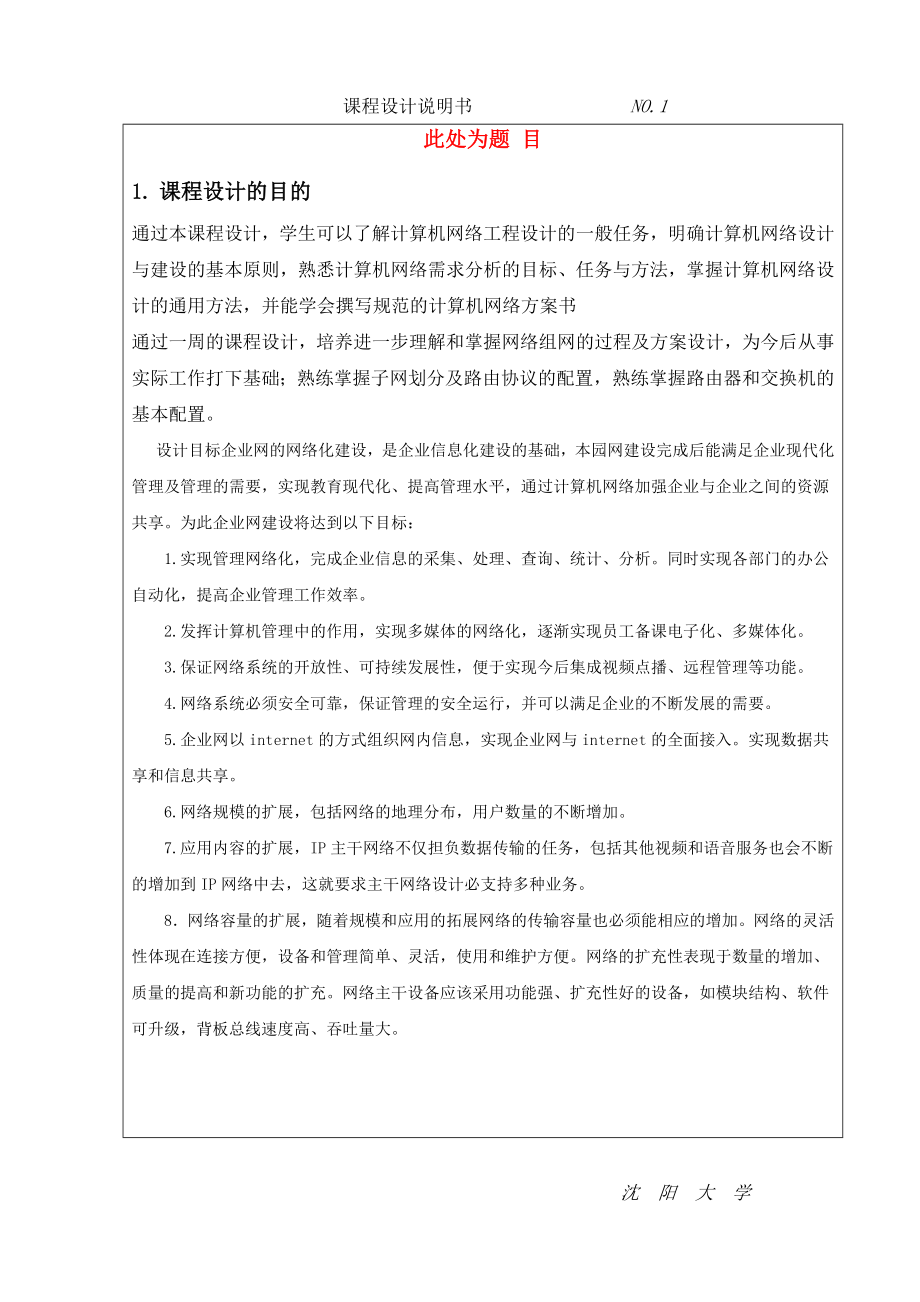

课程设计说明书 NO.1此处为题 目1. 课程设计的目的通过本课程设计，学生可以了解计算机网络工程设计的一般任务，明确计算机网络设计与建设的基本原则，熟悉计算机网络需求分析的目标、任务与方法，掌握计算机网络设计的通用方法，并能学会撰写规范的计算机网络方案书通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及路由协议的配置，熟练掌握路由器和交换机的基本配置设计目标企业网的网络化建设，是企业信息化建设的基础，本园网建设完成后能满足企业现代化管理及管理的需要，实现教育现代化、提高管理水平，通过计算机网络加强企业与企业之间的资源共享为此企业网建设将达到以下目标：1.实现管理网络化，完成企业信息的采集、处理、查询、统计、分析同时实现各部门的办公自动化，提高企业管理工作效率2.发挥计算机管理中的作用，实现多媒体的网络化，逐渐实现员工备课电子化、多媒体化3.保证网络系统的开放性、可持续发展性，便于实现今后集成视频点播、远程管理等功能4.网络系统必须安全可靠，保证管理的安全运行，并可以满足企业的不断发展的需要5.企业网以internet的方式组织网内信息，实现企业网与internet的全面接入。
实现数据共享和信息共享6.网络规模的扩展，包括网络的地理分布，用户数量的不断增加7.应用内容的扩展，IP主干网络不仅担负数据传输的任务，包括其他视频和语音服务也会不断的增加到IP网络中去，这就要求主干网络设计必支持多种业务8．网络容量的扩展，随着规模和应用的拓展网络的传输容量也必须能相应的增加网络的灵活性体现在连接方便，设备和管理简单、灵活，使用和维护方便网络的扩充性表现于数量的增加、质量的提高和新功能的扩充网络主干设备应该采用功能强、扩充性好的设备，如模块结构、软件可升级，背板总线速度高、吞吐量大 沈 阳 大 学课程设计说明书 NO2二、设计任务某公司有三栋楼，1号楼，2号楼，3号楼各栋楼之间得知距离100米1号楼：三层，作为行政办公楼，共有20台电脑分布在各个办公室中，一楼有五台，二楼10台，三楼5台2号楼：五层，产品研发部，供销部，共有30台电脑，其中20台集中在三楼研发部设计室中专设一个机房，其他10部分散在办公室中。
3号楼：五层，生产车间，每层一个车间，每个车间有3台电脑，共15台电脑1.介质访问方式，网络拓扑结构2.内部连接域外网连接3.IP地址申请4.子网划分与子网掩码的设置5.设备配置与设备清单三、需求分析现今的网络系统包括网络交换机以及叠加其上的语音、数据、视频装置以及可变化的软，硬件应用它的开放式设计意味着更好的整体化及高品质应用的能力提供的带宽可适合话音，图像，数据的传输，这种带宽结合设备厂商优秀网管模式，可以向用户提供面对面的通讯在建设企业网时，要达到以下目标：1．实用性企业网的特点决定了网络系统必需要有实用与经济性实用性使得网络便于管理、维护，以减少网络使用人员运用网络的难度，从而降低人为操作引起的网络故障，并使更多的人掌握网络的使用根据企业的实际情况，由于企业的建设资金有限，建网时应考虑利用和保护现有的资源、充分发挥设备效益，而且要求网络具有较高的性价比，所以在建设企业网时一定要使用性价比高的网络技术和网络设备，以节约建设资金2.先进性由于企业有大量的数据信息需要处理，因此要求网络有较高的数据通信能力和较大的数据带宽，所以网络设备必须具备高速处理数据的能力在网络结构上使用技术先进的高速网络，才能满足大量数据传输与处理的需要。
只有保持技术的先进性，才能使网络系统适应不断更新换代网络技术，才能延长网络的使用期限，提高网络用户的投资效益3.扩展性随着网络用户的不断增多，使得网络规模不断扩大，所以在网络设计时要求网络能方便地进行扩充容量，才能支持用户的需求网络系统应用能随不断发展的网络技术而能够升级到新的网络技术和设备，从而延长网络系统的使用期限4.安全性网络安全对于网络系统来说是十分重要的，它直接关系到网络的正常使用由于企业网与外部网进行互联特别是和Internet的互联，Internet是一个开放式网络系统，它的安全性是很差的因此安全问题更加重要应该采用一定的技术来控制网络的安全性，从内部和外部同时对网络资源的访问进行控制当前主要的网络安全技术有，用户身份验证，VLAN划分，防火墙等技术网络系统还就具备高度的数据安全性和保密性5.可靠性与稳定性计算机网络要求具有高度可靠情与稳定性，能有效防止局部故障引起整个网络系统的瘫痪总之，企业网的建设能促进员工和管理人员尽快提高应用信息技术的水平，为员工提供了一个实践的环境，为员工提供了一种先进的辅助管理工具、提供了丰富的资源库企业网是企业进行管理改革、推行素质教育的一种必不可少的工具，是企业现代化信息管理的基础，也提供了企业与外界交流的窗口。
然而，企业网络管理应用系统支持的是一个不断多元化的网络应用系统设备组合，用以支持其日常运作和实现其长远目标系统设备、管理者及使用者之间的联系必须是亲密无间的，自觉而透明的，从而具备较强的扩展性所以，这需要企业和我们共同设计建成一个先进的多媒体企业网络系统而努力四、企业网络系统的构成企业网络系统由软件、硬件两个部分组成软件部分包括应用软件和系统软件应用软件主要是企业网站上的Internet应用、管理管理系统（计算机辅助管理系统、网络管理与远程管理系统）、办公管理系统（管理信息系统MIS、办公自动化系统OA）；系统软件主要是服务器操作系统、工作站操作系统、网络设备上的操作系统、网络管理系统以及安全系统硬件部分主要由网络布线系统、网络设备、主机（服务器）系统以及各种外设（UPS、投影机、打印机、磁带备份设备等）组成 沈 阳 大 学课程设计说明书 NO.3五、网络系统详细设计7.1局域网拓扑结构与系统规划 7.1.2网络拓扑说明：本拓扑采用5类屏蔽双绞线， 相比之下3类，4类下具有速度优势，误码率低。
在现在的局域网中，用户对网络的速度有比较高的要求，对即时通信要求准确，高效，有较好的扩展能力相比于光纤下，光纤尽管比较稳定，但是5类屏蔽双绞线的优势在与价格能够更好的控制组网的成本因为楼与楼之间的直线距离是100米所以，在楼与楼之间，在楼内，每层之间，用双绞线来连接双绞线采用5类线都能够很好的满足整个公司对网络的要求结合公司的电脑分布，主要集中在二号楼，且按照公司要求二号楼上网的电脑最多，和一号楼，和三号楼的各自作用相比较，重点应放在二号楼按组网规则，规划网络要规划到未来的三到五年，按规划科的资料，在未来的三至五年里，公司的电脑会增加，主要增加在二号楼研发部，计划盖不增加两间专用的网络机房用于新产品的开发与设计而其现在公司要求只有供销部的电脑取不可以连接Internet使公司的产品信息能向网上发布其他电脑一路不能上网比较三种结构，星形连接在将用户接入网络时具有更大的灵活性当系统不断发展或系统发生重大变化时，这种优点将变得更加突出，所以选择星形网络最好 本拓扑采用星形拓扑 因为它容易实现；容易节点扩展、移动方便：节点扩展时只需要从集线器或交换机等集中设备中拉一条线即可，而要移动一个节点只需要把相应节点设备移到新节点即可，而不会像环型网络那样"牵其一而动全局"；维护容易；一个节点出现故障不会影响其它节点的连接，可任意拆走故障节点；采用广播信息传送方式：任何一个节点发送信息在整个网中的节点都可以收到，这在网络方面存在一定的隐患，但这在局域网中使用影响不大；网络传输数据快：这一点可以从目前最新的1000Mbps到10G以太网接入速度。
3.操作系统的选择目前流行的使用与局域网的网络操作系统的种类繁多，且各自有各自的优缺点根据本公司的具体情况选择操作系统也是非常重要的，因为操作系统直接影响着，这个网络的安全性能，通用性，可管理的性能，和对硬件的要求和兼容性几个方面来判断，选择什么操作系统与UNZX，LINUX，NETWARE等操作系统相比，Windows 2003存在实用普遍的特点，所以选择大家都熟悉的比较实用故服务器使用windows2003.7.2连入internet方式网络建设将采用新型的背板堆叠技术，根据功能区划分由Intel Express 510T交换机组成4-6个交换机组适当的分配堆叠数量，提供600个100M交换端口，所有工作站都通过100M网卡连接到交换机组上，使100M交换到桌面交换机组采用GB2模块与Intel Express Gigabit Switch 千兆交换机相连这样，在交换机组之间可达到1000M的带宽，而同一交换机组内部可达到最高15Gbps的带宽中心计算机房的Web服务器、E-mail服务器、文件服务器、影视服务器等设备直接与1000M交换机上的100M以太网模块连接与Internet的连接采用一台Intel Express 9100 Routers路由器，通过DDN线路与Internet相连。
在不改变网络技术情况下的扩展方式：随着网络流量的增加，主干网上1000M交换机的带宽压力不断提高这时我们可以采用Intel Express Gigabit Switch交换机特有的冗余连接特性，增加一台1000M交换机并在这两个1000M交换机之间建立多条连接这样不仅提供了更大的带宽（最高可达32Gbps），同时又增强了主干网段的连接刚性，还增加了更多的1000M交换端口，为以后增加更多的服务设备提供了良好的扩充余地 考虑未来ATM应用的增加，以及ATM网与现有以太网的无缝连接，分期分批的进行ATM技术的应用：ATM向桌面扩展—若干需要基于ATM应用—如视频会议—的PC，以ATM工作组交换机互连，如：FORE RUNNER LE25 利用其155M 上联端口，与Intel 500系列交换机OC-3 ATM上联模块连接，利用局域网仿真技术，ATM网与原有以太网平滑连接建立ATM主干网—未来随着网络中多媒体应用的大量增加，以及考虑到与第二代Internet （以ATM交换设备作为通信主干）的连接，将网络主干升级为双主干，现有网络设备可通过OC-3 ATM上联模块与主干ATM中心交换机—如FORE ESX-3000交换机—连接。
原有Intel千兆交换机与ATM主干交换机上的以太网模块连接，建立主干交换机之间的冗余通道大量多种类型的数据通信以FORE ESX-3000交换机与Intel千兆交换机的强大背板作为支持，并且将多媒体的应用扩展到所有桌面PC7.3 vlan的划分和地址的分配 1使用到C类地址192.168.1.0，不划分子网时，可用的IP地址为28-2=254，即最多可以连接254台主机如果拿出3位用来作子网位时，可划分出8-2=6个子网去掉全0和全1的，每个子网中有5位主机号，去掉全0和全1，可用的主机地址为25-2=30个，总的可用主机地址为6×30=180个，比未划分子网时少了一些但公司中，只有四个子网，其余三个作为未来3-5年扩展之用详见下表 2.申请2个公网IP地址，在路由器的出端口上面所基于端口的NAT，然后在服务器使用一个公网IP，能够让外来访问人员对服务器进行访问C类网络192.168.1.0子网划分（子网掩码：）子网位可用的主机地址范围子网网络地址子网广播地址备注000192.168.1.1～192.168.1.30192.168.1.0192.168.1.31不可用001192.168.1.33～192.168.1.62192.168.1.32192.168.1.63可用010192.168.1.65～192.168.1.94192.168.1.64210.37.44.95可用011192.168.1.97～192.168.1.126192.168.1.96192.168.1.127可用100192.168.1.129～192.168.1.158192.168.1.128192.168.1.159可用101192.168.1.161～192.168.1.190192.168.1.160192.168.1.191可用110192.168.1.193～192.168.1.222192.168.1.192192.168.1.223可用111192.168.1.225～192.168.1.224192.168.1.255不可用分配IP地址：行政办公楼：192.168.1.33～192.168.1.62 研发部：192.168.1.65～192.168.1.94 供销部：192.168.1.129～192.168.1.158 生产车间：192.168.1.161～192.168.1.1902.关键VLAN地址信息Vlan 999是管理vlan,地址是192.168.1.30. 沈 阳 大 学课程设计说明书 NO.4 沈 阳 大 学课程设计说明书 NO.5 沈 阳 大 学课程设计说明书 NO.6 沈 阳 大 学课程设计说明书 NO.7 沈 阳 大 学课程设计说明书 NO.8 沈 阳 大 学课程设计说明书 NO.9 沈 阳 大 学课程设计说明书 NO.10 沈 阳 大 学课程设计说明书 NO.11 沈 阳 大 学课程设计说明书 NO.12 沈 阳 大 学课程设计说明书 NO.13 沈 阳 大 学课程设计说明书 NO.14 沈 阳 大 学课程设计说明书 NO.15 沈 阳 大 学参考文献要列出3篇以上，格式如下：[1]谢宋和,甘 勇.单片机模糊控制系统设计与应用实例[M].北京:电子工业出版社, 1999.5：20-25（参考书或专著格式为:著者.书名[M].版本(第1版不注).出版地:出版者,出版年月：引文所在页码）[2]潘新民,王燕芳.微型计算机控制技术[M],第2版.北京:电子工业出版社, 2003.4：305-350（1本书只能作为1篇参考文献，不能将1本书列为多个参考文献）[3]范立南,谢子殿.单片机原理及应用教程[M].北京:北京大学出版社, 2006.1：123-130[4] Newman W M, Sbroull R F. Principles of Interactive Computer Graphics[M]. New York: McGraw Hill, 1979.10：10-25[5]卜小明,龙全求.一种薄板弯曲问题的四边形位移单元[J].力学学报, 1991,23(1):53-60（参考期刊杂志格式为:作者.论文题目[J].期刊名,出版年,卷号(期号):页码）（期刊名前不写出版地）[6]Mastri A R. Neuropathy of diabetic neurogenic bladder[J]. Ann Intern Med, 1980, 92(2):316-318[7]范立南,韩晓微,王忠石等.基于多结构元的噪声污染灰度图像边缘检测研究[J].武汉大学学报(工学版), 2003，49(3):45-49[8] index.asp（一般情况下不要用网址作为参考文献，如果用，最多1个）注：[M]表示参考的是书籍；[J]表示参考的是学术期刊的论文；如果参考会议论文集中的论文用[C]。
