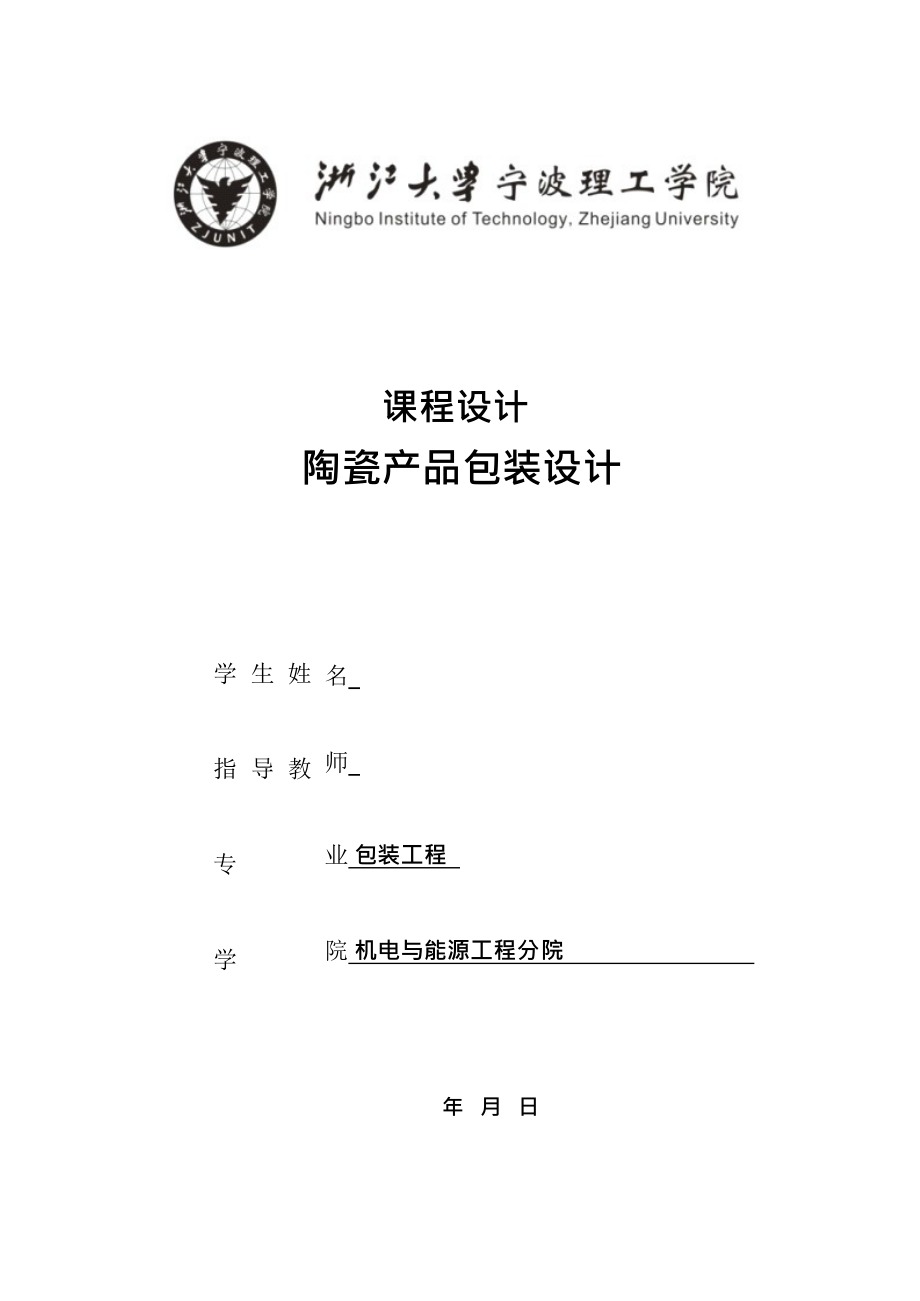

课程设计陶瓷产品包装设计学生姓名 指专学导教师 业 包装工程 院 机电与能源工程分院 年 月 日产品包装课程设计任务书一、 设计题陶瓷类产品包装 例如： 碗碟组装、对杯等产品包装 二、 设计任务：1. 完成产品整体包装方案设计，包括流通环境的确定、产品特性分析，内包装、 缓冲包装、运输包装和集合包装设计2. 缓冲包装设计包括缓冲材料的选择、衬垫基本尺寸的计算与校核、缓冲结构设计3. 运输包装设计包括瓦楞纸箱箱型的选择、尺寸计算等4. 集合包装包括托盘和集装箱的选用、排列和利用率计算5. 绘制图纸：纸盒效果图，纸盒展开图，缓冲衬垫结构设计图，玻璃/塑料/金属 容器结构图 1 张，纸箱平面展开图，纸箱效果图，装潢设计图要求按照国家标准制图6. 需制作包装实物模型7. 完成设计说明书，内容包括：（1） 课程设计任务、目的及意义2） 课程设计思路（某类产品现有包装状况、设计思路）（3） 课程设计的内容及步骤a) 市场调研b) 确定产品流通环境c) 产品特性分析d) 内包装设计e) 缓冲包装设计f) 运输包装设计g) 集合包装设计h) 装潢设计i) 成本计算（4） 总结II（5） 附图8. 设计说明书要求撰写规范，层次清晰，3000 字以上。
摘 要本文主要对陶瓷类产品包装现状作整体分析，包括内、外包装、运输包装、 集合包装和缓冲材料分析、物性分析及流通环境分析进而选择陶瓷制品中典型的陶瓷杯礼品礼盒，分析礼盒中产品的物性，选择缓冲材料，根据产品重量和缓冲材料性质设计缓冲包装衬垫根据衬垫大小，同时考虑外包装的美观进行纸盒结构设计（中包装），并根据包装装潢相关知识设计纸盒的装潢紧接着，计算确定中包装在瓦楞纸箱及瓦楞纸箱在集装箱中的排列方式最后，计算整个包装的成本，分析其合理性关键词：笑脸陶瓷杯；设计缓冲衬垫；纸盒结构设计；装潢；排列；成本III目 录产品包装课程设计任务书 I摘 要 III第一章. 陶瓷品总体分析 11.1 陶瓷品现状分析 11.2 陶瓷品物性分析 21.3 陶瓷产品包装设计思路及意义 3第二章．设计对象分析 62.1 笑脸陶瓷杯的规格及物性分析 62.2 产品的流通环境分析 72.2.1 产品的流通区间 72.2.2 产品的主要运输方式 82.2.3 装卸与搬运 82.2.4 贮存环节 82.2.5 流通环境的气象条件 92.3 陶瓷杯失效形式 92.4 防护措施 9第三章．包装结构设计 113.1 内包装设计 113.2 缓冲包装设计 123.2.1 设计思想 123.2.2 缓冲包装材料的分类 123.2.3 缓冲结构形式 133.2.4 缓冲材料的选择 133.2.5 缓冲衬垫的计算 143.2.6 缓冲衬垫的校核 153.2.7 缓冲衬垫结构图 153.4 包装工艺路线设计 16第四章．运输包装设计 184．1 瓦楞纸箱设计 184.1.1 瓦楞纸板的构成 184.1.2 瓦楞纸箱箱型的选择 184.1.3 瓦楞纸板结构层数的选择 194.2 瓦楞纸箱尺寸计算 214.2.1 纸盒在瓦楞纸箱(外包装)中的排列 214.2.2 瓦楞纸箱内尺寸计算 224.2.3 瓦楞纸箱制造尺寸计算 234.2.4 瓦楞纸箱外尺寸计算 234.3 瓦楞纸箱制造工艺流程 244.4 瓦楞纸箱的结构 254.5 瓦楞纸箱的堆码强度 254.5.1 托盘选择 254.5.2 瓦楞纸箱强度设计及校核 26第五章 集合包装设计 285.1 托盘在集装箱中的排列 285.1.1 排列方式的确定 285.1.2 集装箱的利用率检验 295.2 瓦楞纸箱仓储的温湿度极限及保质期 29第六章 装潢设计 306.1 包装装潢平面图 30第七章 总结 32参考文献 34第一章. 陶瓷品总体分析1.1 陶瓷品现状分析我国作为传统的陶瓷生产大国，蕴藏着丰富的瓷土资源。
随着工业设计水平的提高，陶瓷制品以其坚固、耐用、美观、价廉的特点越来越受广大中外消费者的喜爱，现在陶瓷制品已涉及人们生活、生产的各个领域例如生活中的卫生洁具；厨房中的洗涤洁具；生活中装饰用的美术陶瓷；工业生产中的建筑陶瓷、陶瓷模具等然而，作为有保护和促销作用的陶瓷外衣--包装则不能满足人们的生产、生活需要，可以说，包装的滞后严重地影响陶瓷产品的销路因此，我们急需要用一种新型的、符合环保要求的包装改变现在陶瓷制品包装参差不齐的情况，改变目前的"一流产品，二流包装"的现象陶瓷包装因各地的经济发展水平不同差异较大，因而存在着高低不一，发展不平衡等问题1．简易包装包装材料是草绳、木板、塑料打包带等简单包装材料，包装方法也很简单，主要作用为保护产品不受损坏，方便堆码使用简易包装的特点是包装原材料成本较低，但存在着使用不方便，不够美观，产品破损率较高等缺陷据统计，采用此包装的企业产品在运输过程中破损率为4采用此包装方法的主要是一些中小陶瓷生产企业2．瓦楞纸箱包装瓦楞纸箱包装主要使用瓦楞纸板作为包装材料，根据产品结构做成各种形状的衬垫和外包装瓦楞纸板是由瓦楞形波纹和面纸粘合而成，因而抗压性能和缓冲性能均好于简易包装，并且包装表面可以根据各企业的需要印刷各种图案、标志、广告语，所以具有较强的促销功能。
据我们对宜昌地区七家使用瓦楞纸箱的陶瓷企业统计，采用瓦楞纸箱包装的企业产品破损率为0． 1％，因而虽然单个包装成本略高于简易包装，但总体包装成本要大大低于简易包装，这种包装方法已为较多的大中型陶瓷生产企业采用3．峰窝纸箱包装蜂窝纸箱采用蜂窝状纸板作为包装材料加工而成这是国际上较为先进的运输包装方法，因为蜂窝纸板无纵横向之分，因而其粘合强度、 戳穿强度、边压强度、耐破度等均优于瓦楞纸板但是，在国内，目前生产蜂窝纸板的各项技术条件尚不成熟，如生产设备完33全依赖进口；国产原材料质量不稳定；现有印刷设备印刷蜂窝纸板效果不理想，因而在实际生产中废品率高，成本较高，质量尚不稳定，采用此包装方法的只有少数几个高档陶瓷生产企业1.2 陶瓷品物性分析陶瓷是陶器和瓷器的总称中国人早在约公元前8000－2000年（新石器时代） 就发明了陶器陶瓷材料大多是氧化物、氮化物、硼化物和碳化物等常见的陶瓷材料有粘土、氧化铝、高岭土等陶瓷材料一般硬度较高，但可塑性较差除了在食器、装饰的使用上，在科学、技术的发展中亦扮演重要角色陶瓷原料是地球原有的大量资源黏土经过淬取而成而粘土的性质具韧性，常温遇水可塑， 微干可雕，全干可磨；烧至700度可成陶器能装水；烧至1230度则瓷化，可完全不吸水且耐高温耐腐蚀。
其用法之弹性，在今日文化科技中尚有各种创意的应用陶瓷制品的品种繁多，它们之间的化学成分．矿物组成，物理性质，以及制造方法，常常互相接近交错，无明显的界限，而在应用上却有很大的区别因此很难硬性地归纳为几个系统，详细的分类法各家说法不一，到现在国际上还没有一个统一的分类方法按用途的不同分类：1．日用陶瓷：如餐具、茶具、缸，坛、盆、罐、盘、碟、碗等2．艺术{工艺}陶瓷：如花瓶、雕塑品．园林陶瓷 器皿 陈设品等3．工业陶瓷：指应用于各种工业的陶瓷制品又分以下6各方面：①建筑一卫生陶瓷： 如砖瓦，排水管、面砖，外墙砖，卫生洁其等；②化工{化学}陶瓷： 用于各种化学工业的耐酸容器、管道，塔、泵、阀以及搪砌反应锅的耐酸砖、灰等；③电瓷： 用于电力工业高低压输电线路上的绝缘子电机用套管，支柱绝缘于、低压电器和照明用绝缘子，以及电讯用绝缘子，无线电用绝缘子等；④特种陶瓷： 甩于各种现代工业和尖端科学技术的特种陶瓷制品，有高铝氧质瓷、镁石质瓷、钛镁石质瓷、锆英石质瓷、锂质瓷、以及磁性瓷、金属陶瓷等陶瓷的性质：白度，透光度，光泽度，热性，耐酸性，质密性，脆性光泽度决定于瓷器表面的平坦与光滑程度热稳定性的测定方法是将测试样放于电炉内逐渐升温从100℃起，每隔20℃取出试样投入20℃水中急冷一次，如此反复，直至试样表面出现裂纹或开裂为止。
3）陶瓷材料为良好的耐酸材料，能耐无机酸和有机酸及盐的侵蚀但抵抗的侵蚀能力较弱，餐具瓷釉的使用要注意在弱酸堿的侵蚀下铅的溶出量超过一定量时对人体是有害的日用陶瓷质地致密，吸水率不超过0.5％，陶器吸水率从4-5％开始为了改善陶器材料的脆性，已研制出高韧性，高强度的氧化锆陶瓷1.3 陶瓷产品包装设计思路及意义1 、 陶 瓷 产 品 包 装 定 位我 们 要 包 装 的 是 什 么 样 陶 瓷 产 品 ? 我 们 通 过 包 装 设 计 要 推 销的 是 什 么 样 的 陶 瓷 产 品 ? 要 进 行 陶 瓷 产 品 定 位 就 必 须 确 定 相 关 的四 个 问 题 ：1) 陶 瓷 产 品 类 别 ， 这 是 我 们 首 先 要 明 确 的 陶 瓷 产 品 种 类 繁 多 ， 从 功 能 上 分 主 要 有 艺 术 欣 赏 瓷 、 家 居 日用 瓷 、卫 浴 陶 瓷 、建 筑 用 瓷 等 ， 不 同 的 陶 瓷 种 类 所 包 装 的 着 重 点也 是 截 然 不 同 的 就 一 般 性 而 言 ，传 统 艺 术 欣 赏 瓷 包 装 讲 究 的 是美 观 且 具 有 文 人 气 质 的 ，多 带 有 传 统 风 格 ：现 代 艺 术 欣 赏 瓷 则 更注 重 个 性 化 和 现 代 设 计 意 味 ； 家 居 日 用 瓷 包 装 讲 究 的 是 “ 易 ”、“ 宜 ”， 即 方 便 、 实 用 且 价 格 适 度 ； 卫 浴 陶 瓷 和 建 筑 用 瓷 是 近 年来 随 着 房 地 产 大 潮 而 逐 渐 受 人 瞩 目 的 ， 其 在 包 装 上 也 是 风 格 繁多 ， 但 其 主 要 的 着 重 点 在 于 便 捷 运 输 和 对 产 品 的 保 护 。
2） ） 陶 瓷 产 品 特 性 产 品 的 特 点 不 会 因 为 所 提 出 的 新 概 念 ， 新 的 销 售 噱 头 而 发 生质 的 转 变 陶 瓷 产 品 尤 其 如 此 ，其 最 大 的 特 性 也 是 通 性 — — 易 碎 作 为 设 计 师 如 果 不 能 很 好 的 体 现 运 输 和 销 售 时 包 装 对 产 品 的 保 护 功 能 ， 那 么 概 念 再 丰 富 、画 面 再 漂 亮 也 是 枉 然 的 古 时 商 贾 来景 购 买 瓷 器 和 茶 叶 ，大 多 先 从 江 浙 购 来 丝 绸 布 匹 ，将 丝 绸 包 裹 茶叶 ，再 将 包 裹 放 入 瓷 器 之 中 ，而 后 陶 瓷 上 捆 以 稻 草 并 涂 抹 泥 浆 且撒 上 草 种 ， 然 丝 绸 、 茶 叶 、瓷 器 都 得 也 很 好 的 保 护 ， 让 中 国 的 产品 货 通 天 下 产 品 的 特 性 虽 不 一 样 ，但 是 在 包 装 上 有 机 合 理 的 整合 在 一 起 ， 使 之 环 环 相 连 ， 可 谓 设 计 之 和 谐 的 精 妙 体 现 3） ） 产 品 使 用 方 法 。
就 是 同 过 包 装 设 计 的 语 意 让 消 费 者 能 够 很 好 的 操 作 该 产 品 在 家 居 日 用 瓷 和 卫 浴 瓷 上 此 点 是 非 常 重 要 语 意 ” 是 指 包 装 上的 实 用 说 明 和 操 作 规 范 以 及 使 用 注 意 事 项 等 4） ） 产 品 使 用 场 合 礼 品 瓷 包 装 要 求 外 在 形 式 必 须 符 合 接 受 人 的 身 份 和 品 位 ， 设计 时 考 虑 分 众 需 求 ，让 送 接 双 方 感 觉 体 面 和 愉 悦 ，这 时 外 包 装 的作 用 显 得 额 外 突 出 ；单 位 或 个 人 批 量 化 采 购 则 注 重 实 用 ，如 餐 厅用 瓷 ， 设 计 时 要 考 虑 运 输 的 需 要 ， 从 节 约 成 本 处 发 ， 外 包 装 就 显得 次 要 了 5） ） 价 格 和 质 量 感 一 种 产 品 的 实 际 销 售 价 格 ， 应 该 与 产 品 的 外 观 质 量 感 相 符 如 果 一 个 包 装 的 外 观 与 产 品 价 格 不 符 的 话 ，部 分 消 费 者 就 会 很 自然 的 产 生 不 信 任 感 。
2 、 陶 瓷 产 品 消 费 对 象 定 位陶 瓷 产 品 要 卖 给 谁 ? 如 果 陶 瓷 产 品 是 针 对 某 些 特 定 对 象 服 务的 ，就 必 须 考 虑 到 特 定 人 群 的 兴 趣 和 爱 好 以 及 心 理 需 求 从 陶 瓷产 品 包 装 设 计 到 购 买 是 一 个 渐 进 循 环 过 程 ，体 现 为 ：包 装 设 计 —— 陶 瓷 产 品 包 装 外 在 表 象 体 现 — — 消 费 者 认 知 — — 消 费 者 心 理产 生 购 买 欲 — — 购 买 陶 瓷 产 品 — — 消 费 者 反 馈 — — 包 装 定 位 —— 包 装 设 计 由 此 可 以 看 出 消 费 者 认 知 和 定 位 是 陶 瓷 产 品 包 装 设 计 中 不可 或 缺 的 重 要 一 环 在 消 费 者 定 位 上 我 们 通 常 从 三 个 方 面 进 行 考虑 3 、 陶 瓷 产 品 品 牌 的 定 位陶 瓷 包 装 的 品 牌 定 位 设 计 一 般 应 用 于 品 牌 知 名 度 较 高 、众 所周 知 、在 消 费 者 心 目 中 有 一 席 之 地 的 产 品 包 装 上 ，利 用 品 牌 的 精神 感 召 力 来 赋 予 消 费 者 想 象 。
4 、 陶 瓷 产 品 包 装 的 材 料 及 工 艺 定 位包 装 的 本 质 是 结 构 造 型 及 其 材 料 包 装 除 了 具 有 装 纳 和 保 护产 品 的 功 能 外 ， 还 具 有 信 息 传 递 的 功 能 包 装 构 造 材 料 、盖 子 它体 和 标 签 的 形 状 都 具 有 表 达 一 种 定 位 信 息 的 功 能 第二章．设计对象分析2.1 笑脸陶瓷杯的规格及物性分析此次课程设计所选取对象是陶瓷制品中使用比较普遍的陶瓷杯，品牌名为smile cup 笑脸杯这款由 Stio 工作室所设计的笑脸杯不仅在被子的底部设计了各式各样表情，更在杯子的原竹杯垫上也设计了与杯子底部相一致的微笑图案它的设计源于一种很古老、但又永远前卫的理念，那就是快乐，就是 smile用这款杯子的人，请永远记住一句话：Don’t miss a smile！杯子图案有笑微微、笑眯眯、心动地笑、调皮地笑四种成为一套产品底部各式各样的笑脸图案在我们喝水和使用的过程中不断地展示给在我们对面的人，是一种全新的传递感情的方式配备精致的竹垫上烙有与贝蒂相同的笑脸，可以在不使用中保证杯子反扣在桌子时既能展示杯底的笑脸且保证了杯口的卫生状况，笑脸杯同时还配备精致的牛皮纸品牌。
健康的材质，创意趣味、简约时尚的设计理念产品说明：【质地】陶瓷、原竹（杯垫）【尺寸】8cm（口径）×8cm（高）×7cm（底径） 原竹底盘尺寸：9CM*9CM*0.5CM包装尺寸：11CM*11CM*9.5CM图案：有笑微微、笑眯眯、心动地笑、调皮地笑四种，可以单买自用也可以挑两种图案配成情侣杯哦！宝贝说明：骨质瓷以优良的质地，精美的造型、釉色白瑕如玉、晶莹润澈． 经两次高温烧制后，成为无铅、无毒、无害，并永不脱色的绿色陶瓷骨瓷特点：◆瓷质细腻：白度柔和、透光性强，呈现出与普通瓷器不一样的质感和亮度，浑身散发着贵族的高贵气质◆器皿形状规整：画面光亮釉面质感更好．◆保温性好：与传统瓷器相比，骨瓷的保温性更好，喝咖啡或泡茶时有更多感受．◆环保瓷：骨瓷多是低铅或无铅产品．由于是欧美社会的基本保障，在产品质量方面都与欧美看齐．◆强度更好、胎体更薄、比重更轻：由于骨瓷与普通瓷器的成分不同，能够做到更薄更坚韧耐磨，但是由于高温成型比较困难，所以成型是废品率较高，客观上形成价格高等因素． 骨质瓷日常保养:1：用洗碗机要选择有“ 瓷器及水晶类 ”洗涤功能的洗碗机2：带有黄金和铂金边装饰的瓷器不宜放入微波炉加热。
3：洗剂 PH 值须在11-11.5之间,用清水洗净时,水温不超过80℃4：勿将热杯直接浸入冷水中，以免温度迅速改变损伤瓷质5：如有刮花，可以用牙膏打磨6：如果有茶渍，可用柠檬汁或食醋清洗2.2 产品的流通环境分析2.2.1 产品的流通区间产地：福建目的地：国内各地2.2.2 产品的主要运输方式铁路运输和公路运输由于产品销往全国各地，既有长途运输又有短途运输一般产品从出厂到发货火车站使用汽车运输，从发货站到全国各地的代理商使用火车运输，而从各地代理商到零售商和从零售商到消费者手中多使用汽车运输汽车运输的冲击，主要取决于路面状况，车辆的启动和制动，货物重量及装载稳定性汽车运输振动加速度的大小也与路面状况、行驶速度、车型和载重量有关，但主要因素为公路的起伏和不平汽车运输是包装件的共振频率一般小于 25HZ，实验测得，汽车运输发生二次共振时其基频为 8.2～8.5HZ，二次共振频率范围为 17.3～18HZ， 共振加速度增大为外界激励的 18 倍汽车运输的随机振动加速度垂直方向最大， 汽车运输振动能量绝大部分分布在 0～200HZ，其中能量最集中处于 0～50HZ 频带内汽车运输随机振动功率谱密度在 2HZ 和 10HZ 左右各有一个较大峰值。
通常 2HZ 出的峰值为全频带内最大值，所以公路运输包装件的固有频率应避开这两个频率值铁路运输时产生的冲击有两种一种是车轮滚过钢轨接逢时的垂直冲击，在普通路轨上为 80～120 次/分，加速度最高为 1g；另一种是火车在挂钩撞合时产生的水平冲击，加速度可达 2～4g若速度为 14.5km/h 时作溜放挂钩，车体撞合瞬间可能产生 18g 的冲击加速度火车驶过钢轨时受到冲击，以正常速度70km/h 驶过钢轨时，垂直方向加速度峰值为 5～8g2.2.3 装卸与搬运一般来说，流程越长，中转环节越多，装卸搬运次数就越多装卸作业分人工与机械两种方式，一般以机械搬运为主，人工搬运为辅，采用卡车运输2.2.4 贮存环节货物储存方法、堆码重量、高度、贮存周期、贮存地点、贮存环境等直接影响产品包装间的流通安全性仓库的建筑结构型式对贮存环境中温度、湿度、气压等因素影响甚大采用一般仓库贮存，堆码高度 2～3m2.2.5 流通环境的气象条件流通环境的气象条件，如水、温度、湿度、气压等都会对包装容器及产品质量产生影响产品为出口，在运输工程中必然要经受复杂的气象条件，对产品内部的缓冲包装也提出了更高的要求用标准化的环境条件，该产品的运输条件可表示为 2K4/2B2/2S2/2M3.2.3 陶瓷杯失效形式陶瓷杯为易碎品，需要尽可能降低运输流通过程对产品造成的损坏，运输包装或者称缓冲包装在这里所起的作用非常关键。
1）陶瓷杯受振动或冲击发生破裂2）陶瓷杯表面发生摩擦损伤3）长期堆码导致中包装产生蠕变4）陶瓷杯长期处于潮湿、强光、酸碱环境材质下发生变质，影响使用寿命2.4 防护措施陶瓷品较脆，因此内外包装、运输包装的合理设计对陶瓷制品非常重要为保证陶瓷制品在流通过程中不被破损，就要研究产品在流通过程中的外部环境条件以及产品在流通环境下能承受的强度极限，并要研究缓冲材料的主要性能1）此款礼盒的缓冲材料选择纸浆模塑，在起到环保作用的同时也能很好地防震、耐撞击等缓冲作用纸盒材料选用粘贴纸板材料，不仅缓冲效果好，而且起到提到产品档次的作用2）缓冲材料上面每一个产品之间会有一定的间隙，纸浆模塑上面加一层白色的绸缎，能弥补纸浆模塑不够美观这一点，还能防止纸浆模塑会给产品带来磨损3）根据包装材料的强调计算堆码强度，避免包装产生蠕变4）流通环境的不同，产品所处的温度，湿度会不同，在运输过程中需要保持一个较干燥，避光的环境，避免强酸强碱的环境5）产品在包装箱内不应松动、碰撞，不应与包装箱内部直接接触，以免受外力的冲击损伤产品6）包装应满足集装箱或托盘的运输要求，并应符合铁路、公路、水路、航空运输等包装的规定7）产品包装防护功能应满足防潮、防霉及防震的要求。
第三章．包装结构设计3.1 内包装设计内包装选择硬纸盒（牛皮纸），合体内尺寸定为11cm ×11cm × 9.5cm纸板厚度根据条件取 1mm该硬纸盒盒底直接平板状折叠而成，盒盖为罩盖式，直接罩盖在盒体上罩盖顶表面开一个面积大小与笑脸杯底相等的窗口，将产品笑脸展露出来，让消费者心旷神怡，赏心悦目i 2 2内包装制造尺寸公式： x + = x + (m + n −1)t + k +内包装外尺寸公式:x+ = x + (m + n )t + K +0 i 2 20x+ — 盒盖制造尺寸，mm x+ — 盒盖外尺寸，mmxi — 罩盖盒盒体内尺寸，mm m2 — 盒盖由内向外的纸板层数n2 — 盒体由内向外的纸板层数t — 纸板计算厚度，mmk + — 盒盖制造尺寸修正系数，mm K + — 盒盖外尺寸修正系数，mm取k + 、 K + 为 0，可得，内包装罩盖制造尺寸： x+ = 110+1 =111mm内包装罩盖外尺寸：x + = 110+2 ×1=112mm30R 351 1 22 08 5 1 1 0 盒 体9 5t2 1 ;罩 盖}11011270内包装盒结构图：3.2 缓冲包装设计3.2.1 设计思想包装的功能主要有2个:一是保护功能,也是包装最基本的功能;二是美化功能。
对于陶瓷工艺品来说,包装设计的侧重点有别于一般的日常生活用品其包装的功能主要是起保护作用,使其在储运和销售环节中不受各种外力而损坏,保障工艺品的安全一件工艺品,要经多次流通,才能走进商场或其它场所,最终到达消费者的手中这期间,需要经过装卸、运输、库存、陈列、销售等多个环节 流通环节中的振动、冲击,是威胁陶瓷工艺品安全的最大隐患和根源所在因产品在运输流通中,不仅会有运输过程中路面产生的振动,而且会受到装卸过程中的冲击在一定条件下,振动造成的破坏程度会更加突出原因主要是包装材料本身抗震荡能力不太好,没有弹性,起不到减振作用由于运输途中颠簸的振动和许多野蛮装卸的冲击,是客观上无法控制和难以避免的,因此,只有依靠良好的包装缓冲设计来保护产品,使之在流通环节尽可能地减少损失,达到控制成本、增加企业效益的目的针对陶瓷工艺品的包装设计,主要从改进包装的结构与材料着手,使缓冲减振条件得到很好地改善,以保证陶瓷在流通过程中的安全,满足企业的要求3.2.2 缓冲包装材料的分类(1) 按材质分类：植物纤维类：如棉花、木屑、纸屑、纸塑制品等矿物纤维类：如石棉、矿物棉、玻璃纤维等动物(胶粘)纤维类：如毛皮、毛毡等。
气泡结构类：日橡胶、泡沫塑料、气泡塑料簿膜、发泡片材料等纸制品类：如瓦楞纸板、蜂窝纸板、旧报纸等防震装置类：如弹簧、悬挂装置等2）按材料结构分类：松散状：如碎纸屑、发泡材料碎片、碎布等规则状：如块、片状、条状、管状等成品形状：根据内装物形状和位置制成缓冲材料或现场发泡裹包内装物缓冲结构及器具：隔板、衬垫框架、弹簧等3)按力学性质分类：线性弹性类：金属类弹簧等双线性弹性类：金属类弹簧完全压缩、包装直接与外箱碰撞的场合、两种长度不同的金属类三次函数弹性类：木屑、胶粘纤维、弹簧吊装等 正切曲线类弹性类：瓦楞纸板、泡膜橡胶、石棉等双曲正切曲线弹性类：软质泡沫塑料3.2.3 缓冲结构形式缓冲结构形式既要保证能完好的保护产品又要节约资源不浪费材料而增加缓冲成本，采用局部缓冲结构3.2.4 缓冲材料的选择由于陶瓷工艺品的脆性较大,像大中型艺术花瓶,若用传统的包装手段,用木 架纸屑或者木架加稻草等方法进行包装,虽有一定的缓冲作用,但效果并不理想缓冲包装材料的种类很多,有天然的、人工合成的、定形的和不定形的等不定形包装材料,由于缓冲性能不稳定,回弹性能较差,已逐渐被淘汰随着工业的发展技术工艺水平的不断提高以及各种新型合成材料的采用,定形缓冲材料已经占据现代包装中的绝大多数。
而在定形包装材料中,又有成型纸浆、瓦楞纸板、纸棉材料、棕垫、弹簧以及泡沫、气垫薄膜等各种人工合成材料在选用材料时, 综合考虑动冲击能量的吸收性、回弹性、压缩蠕变性、耐破损性、稳定性以及经济性等各种材料性能参数当然,要选择一种缓冲材料具备以上所有良好性能是难以办到的,也是不科学的只能根据陶瓷工艺品的主要特性,有侧重地考虑缓冲材料的性能参数此次选择纸浆模塑作为缓冲衬垫纸浆模塑是以一定浓度的纸浆，加入适量的化学助剂，在带有滤网的模具成型机中，通过真空或加压的方法使纤维均匀分布在模具表面，从而形成具有拟定几何形状与尺寸的湿纸模坯，经过进一步脱水脱模、干燥整饰而成的制品纸浆模塑制品出来具有质轻、价廉、防震等优点外，还具有透气性好、有利于生物保鲜的优点，在商品流通中被广泛运用于蛋品、水果、玻璃制品等易碎品、 易破、怕挤压物品的周转包装上，是目前流行于市场的泡沫塑料的换代产品纸模材料以植物纤维网为主要原料，采用先进、科学的工艺模塑成型，可以作为陶瓷制品的衬垫包装材料3.2.5 缓冲衬垫的计算四个笑脸陶瓷杯为一套礼盒，已知产品总质量 1.68kg（含包装盒），陶瓷的产品脆值定 位 120g ， 等效跌落 高度为 30cm ， 产品实际 需要总底面积为11.2×11.2× 4 = 501.76cm2 ，计算纸浆模塑衬垫尺寸。
解：图 5 中，最大应力值从 3kg/cm2 增加到极限最大应力时，缓冲系数变化很小，因而为了安全起见，取最大应力值为 3kg/cm2，C=0.7 对应的点进行计算由公式 T=CH/G，T=（0.7×30）/120=0.175cm由于纸浆模塑制品易于产生蠕变，因此取 T=0.2cm由公式 a=WG/A，得 A=WG/a=1.68×9.8×120/3=658.56cm2所以，纸浆模塑内衬要求的厚度为 0.2cm,最小面积为 658.56cm2根据设计的产品放置方式及产品本身的尺寸，纸浆模塑的缓冲衬垫尺寸为26.5cm×26.5cm×4cm3.2.6 缓冲衬垫的校核3.2.6.1 挠度校核了避免挠曲，其最小承载面积的最小值与厚度之比应符合经验公式：A / (1.33T)² > 1代入数据： 658.56/(1.33×0.2)2=9307.5＞1本设计符合挠度要求3.2.6.2 蠕变量校核缓冲材料在长期静压下会发生蠕变，即材料会压缩一些，在设计缓冲材料厚度时应增加一个蠕变补偿值，称蠕变增量Tc = t + Cr t式中：Tc—附加了蠕变增量的设计厚度/cmt—初步设计厚度/cmCr—定义的蠕变率/%。
取值在 5%—12%，纸浆模塑的抗蠕变性能不算好， 安全起见，Cr 取 12％Tc=0.175+12％×0.0.175=0.196cm〈0.2cm本设计符合蠕变两校核的要求3.2.7 缓冲衬垫结构图3.3 中包装设计笑脸杯四个为一整套，各自用牛皮卡纸包装放入中包装内，中包装设计用 C白板纸，厚度为 1mm.根据衬垫尺寸为 26.5cm×26.5cm×4cm，纸盒应比内衬大点，才能装入内衬，将纸盒的内尺寸定为 268mm×268mm×120mm,计算纸盒的制造尺寸和外尺寸盒体外框制造尺寸：L = Li + t + k = 268 +1+ 0 = 269mmB = Bi + t + k = 269mmH = H + t + k =120 +1+ 0 = 121mm纸盒外尺寸：L0 = L + t + k = 269 +1 + 0 = 270mm B0 = B + t + k = 270mmH = H + t + k =121 +1+ 0 = 122mm考虑到整体性和装潢美观效果，决定在盒底贴上一张粘贴纸板，可以从左右两边合上，类似于一个窗户的形状给人以耳目一新的感觉，既增添商品的神秘感和美观性，也在一定程度上对商品起到了加固作用。
考虑综合，粘贴板尺寸应稍大于合盒体尺寸，定为272mm × 272mm ×123mm 中包装盒和粘贴板结构如下图： 54 5R 1 05 051 0 01 2 01 2 22 6 02 7 01 8 22721222709 0 1 2 3 2 7 22601204552703.4 包装工艺路线设计盒柸裁切→贴面纸印刷→印刷后的贴面表面加工→模切→落料（把盒柸从纸柸中取出、整理）→粘贴板上放磁→制盒（将盒柸折叠、粘接）→放置缓冲材料↑ ↑PP 塑料制袋→装袋→封袋→检验 纸浆模塑→放置缎布→盒体、粘贴底板粘接→成型→检验→打印日期批号→贴标→检验→中包装第四章．运输包装设计4．1 瓦楞纸箱设计4.1.1 瓦楞纸板的构成瓦楞纸板是制造各种瓦楞纸箱的基材，它是由箱纸板与瓦楞芯纸粘合而成的板状图 4-1 单瓦楞纸板结构示意图面 纸 瓦 楞 芯 纸物，其结构如图 5-1 所示箱纸板用于瓦楞纸板内、外两面，因此称为面纸或里面纸瓦楞芯纸是一种有规则的波纹形纸１）瓦楞原纸瓦楞原纸用于制造瓦楞纸板，然后用于制造纸箱、纸盒及瓦楞衬垫它是一种低定量的薄纸板瓦楞原纸分为特号、一号和二号瓦楞原纸具有较高的环压强度（或挺度）和一定的松厚性。
２）瓦楞芯纸瓦楞芯纸由瓦楞原纸加工而成，要求瓦楞原纸纤维组织均匀，厚薄一致，无突出纸面的硬块，纸质坚韧，具有一定的耐压、抗张、抗戳穿、 耐折叠的性能，所含水分应控制在 8%～12%为了保证瓦楞原纸被压成瓦楞而不断裂，有关的质量指标定义为：纵向断裂长度=纵向抗张强度（kg）×1000／定量（g／m2）试样宽度（mm），单位是 km，其中纵向抗张强度按 GB／T453-2002 进行测定4.1.2 瓦楞纸箱箱型的选择国际纸箱箱型标准由 FEFCO/ASSCO 制定，LCCA 批准在国际间通用按照这一标准，纸箱结构可分为基型和组合型两大类基型又分为：① 01——商品纸板；② 02——开槽纸箱；③ 03——套合型纸箱；④ 04——折叠型纸箱与托盘；⑤ 05——滑盖型纸箱；⑥ 06——固定型纸箱；⑦ 07——预粘合纸箱；⑧09——内衬件组合型是基型的组合，既有两种或两种以上基本箱型组合或演变而成，用多组数字及符号来表示本设计选用陶瓷杯包装国际通用箱型：0201 型它加工制作方便简单，完全自动化生产，并且装箱方便，在流通过程中很好地保护产品4.1.3 瓦楞纸板结构层数的选择瓦楞纸板制作纸箱、纸盒或用途不同时，瓦楞的层数也不一样，具体可分为以下四种：①单楞双层瓦楞纸板。
又称单面瓦楞纸板，即在一层瓦楞芯纸表面粘合一层纸板而形成，如图 4-2一般用作玻璃、陶瓷器皿、灯泡等的缓冲保护包装②单楞双面瓦楞纸板由一层夹纸和两层面纸组合成的瓦楞纸板，故亦称三层瓦楞纸板，如图 4-3它适合于作内箱、展销包装和一般运输包装③双楞双面（五层）瓦楞纸板由两层瓦楞芯纸、一层夹层和两层面纸组合成，中间层可用纸板也可用瓦楞原纸或质量、定量较低的薄纸板，如图 4-4一般用来制作包装较重、体积较大的物品的纸箱，主要用于运输包装，图 4-2 图 4-3图 4-4 图 4-5④三楞双面（七层）瓦楞纸板由三层芯纸、二层夹层和二层面纸贴合而成的瓦楞纸板，如图 4-5用于制作重型商品包装箱，包装大型电器、小型机床及塑料原料等根据笑脸陶瓷杯本身及其流通的特点，结合实际经验和以上分析，故本设计采用单楞双层瓦楞纸板4.1.4 瓦楞类型的选择表 4-1 瓦楞楞型及其特征瓦楞类型瓦楞高度/mm瓦楞宽度/mm楞数/个/30cm压楞系数A4.5～5.08.3～9.434±21.58C3.5～4.07.5～8.338±21.50B2.5～3.05.8～6.350±21.38E1.1～2.03.0～3.396±41.30C 型楞的楞高及单位长度的瓦楞个数介于 A 型楞和 B 型楞之间。
这种瓦楞纸板综合了 A 型瓦楞纸板和 B 型瓦楞纸板的特性，既有足够的刚性，又有良好的减震性能，可以有效地用于包装易碎物品、柔性产品以及要求防止表面受损的硬质制品根据各种瓦楞的特点、陶瓷杯的物理性质和流通环境，本设计选C 型瓦楞纸箱4.1.5 瓦楞形状的选择瓦楞的形状可分为 U 形与 V 形两种近年来瓦楞纸板制造厂家广泛采用一种形状介于 U 形和 V 形之间的所谓“UV 形楞”新楞形U 形瓦楞的抗压强度高、性好、复能力强、合强度高故本设计也采用 U 形楞4.1.6 瓦楞纸箱纸板的选择内销产品选用第二类瓦楞纸板内装物质量为 2kg，最大综合尺寸为 667mm， 根据瓦楞纸板表(GB6543-86)，应选用 C 型单瓦楞纸板，其代号为 S-2.1根据普通箱纸板的技术指标(GB/T 13024-2003)，选用 C 等箱板纸，内外面纸定量取340g/m2；根据瓦楞芯纸技术指标（GB/T 13023—2008），选用 C 等瓦楞芯纸，定量取 200g/m2则面纸和芯纸技术指标如下指标纸板类型等级定量/g/m2耐破指数/kPa﹒m2/g环压指数/ N﹒m/g内（外）面纸C 等3401.536.5瓦楞芯纸C 等200—5.54.2 瓦楞纸箱尺寸计算4.2.1 纸盒在瓦楞纸箱(外包装)中的排列外包装纸箱里面盛装 12 盒中包装，现根据中包装尺寸，将外包装纸箱设计成 0201 型单瓦楞纸箱。
纸盒外尺寸为 272mm×272mm×123mm，选择合适的排列方式分析：陶瓷为易碎品，地面所受缓冲面积较大，故选择陶瓷杯直立放置，即中包装在瓦楞纸箱内立放即 P 型 l//L b//BQ 型 b//L l//B从附录 国际箱型标准及省料理想尺寸比例与内装物排列数目，附表 2 内装物排列数目知，装量为 12 的内装物排列数目有 10 种将中包装的长度、宽度与高度分别乘以倍数，列表如下：nlnbnh×1272272123×2544544246×3816816369×410881088492×513601360615×616321632738×719041904861×8. ⋅ ⋅ ⋅ ⋅ ⋅ ⋅21762176984综合考虑纸板用量、抗压强度、堆码状态、美学因素等条件，则 0201 箱形比例以 L：B：H=1.5:1:1 为最佳高度方向一层不考虑，因为明显不行对于 3×2×2则 816×544×246 1.5：1 ：0.45 544×816× 246 0.67： 1：0.30对于 6×1×2则 1632×272×246 6:1: 0.9272×1632×246 0.17:1:0.15对于 4×1×3则 1088×272×369 4：1：1.36272×1088×369 0.25：1:0.34对于 2× 2× 3则 544 × 544 × 3691:1:0.68经比较，发现只有 3b×2l×2h（816×544×246）方案最接近目标。
因此选定排列方式为：3b×2l×2h，此时 L:B：H=816:544:246=1.5:1:0.45'4.2.2 瓦楞纸箱内尺寸计算公式为：Xi = xmax nx + d(nx −1) +T + kxmax ——内装物最大外尺寸(mm)nx ——内装物在纸箱内某一方向的排列数目d——内装物公差系数(mm)k——纸箱内尺寸修正系数T——衬格或缓冲件总厚度(mm)d 值(内装物公差系数)取如下： 中包装盒：±1~2 mm/个针棉织品：±3mm/12 件硬质刚性品：±1~2 mm/个其中内尺寸修正系数见表 4-2表 4-2 瓦楞纸箱内尺寸修正系数/mmL0B0H0小型箱中型箱大型箱3~73~71~33~45~7lmax = 272mmbmax = 272mmhmax =123mmnL = 3nB = 2nH = 2设计采用的 0201 瓦楞箱作为外包装，内装物公差系数 d 取 1mm, 瓦楞纸箱内尺寸修正系数 k 在 L 方向和 B 方向上都取 5mm，在高方向上取 4mm则Li =272 ×3+1×（2-1）+5=822mmBi =272 ×2+1×(2-1)+5=550mmH i =123 ×2+1×（3-1）+4=252mm4.2.3 瓦楞纸箱制造尺寸计算公式为：X = Xi + k其中: X--------瓦楞纸箱制造尺寸(mm)Xi-------纸箱内尺寸(mm)K--------制造尺寸的修正系数(mm)现已知: Li=822mm Bi=550mm Hi=252mmkL1=4,kl2=4,kB1=4,kB2=2,kH=8,J=35,Xf=3L1=Li+ kL1=822+4=826mm L2=Li+ kl2=822+4=826mm B1=Bi+ kB1 =550+4=554mm B2=Bi+ kB 2=550+2=552mm H=Hi+ kH=252+8=260mmF=( B1+ Xf)／2=(554+3)／2=278.5J=354.2.4 瓦楞纸箱外尺寸计算在流通过程中,不论运费的计算,还是箱面标志中的体积,都要以外尺寸为准, 因此,在纸箱设计中,不公要根据内尺寸确定制造尺寸,还要根据制造尺寸计算外尺寸.计算公式:X0 = X max + KXo---------纸箱外尺寸(mm)X max---------纸箱最大制造尺寸(mm)K----------纸箱外尺寸修正系数(mm)其瓦楞纸箱尺寸的修正系数见表 4-3表 4-3 瓦楞纸箱外尺寸修正系数/ mm楞型ABCEAABBCCABACBCK5~73~54~62~410~146~108~128~129~137~11Lmax=826mm Bmax=554mm Hmax=260mm K=5 Lo= Lmax+K=826+5=831mmBo= Bmax+K=554+5=559mm Ho= Hmax+K=260+5=265mm由上述计算可得瓦楞纸箱的外尺寸：831mm×559mm×265mm瓦楞纸箱结构图如下：5 ,33 52608 2 6 5 5 4 8 2 6 5 5 22604.3 瓦楞纸箱制造工艺流程轧瓦→裱里→裁切→覆面→模切→剥离落料→制盒→入库↑ ↑面纸开切备料→印刷 制版模切↑ 制版印刷4.4 瓦楞纸箱的结构箱坯即为一页箱，如附图所示。
箱坯的面积 S=(L1+L2+B1+B2)×(H+F×2)+J×H=(831+831+554+552)×(265+278.5×2)+35×265=2284571mm2=2.28m2瓦楞纸板的定量=内、外面纸及中间垫纸定量之和+∑（瓦楞芯纸定量×瓦楞展开系数）+粘合剂定量，其中粘合剂定量为 100g/m2，则定量Q=340+340+(200×1.477)+100=1075.4 其质量为 Q×S=1075.4×2.28=2.45kg手孔设在端面，其尺寸为 95×40mm4.5 瓦楞纸箱的堆码强度通常, 包装商品的纸箱经堆码、贮存后被压缩, 抗压强度都会有一定程度的下降纸箱堆码层数的多少, 说明其所能承受的载荷的大小若将纸箱堆码贮存的时间加长, 纸箱的疲劳程度就增加, 其抗压强度下降就越大瓦楞纸箱的堆码方式同样也影响纸箱的抗压强度, 为了仓库的空间利用及流通, 纸箱的贮存不可能为保证其抗压强度而采用单层堆放的方式, 一般情况下, 正常堆积可使纸箱抗压强度下降 20% 左右, 十字、井字等堆放能使抗压强度下降 50%～70%, 对纸箱的抗压强度影响较大, 通常采用正常堆放的堆码方式4.5.1 托盘选择本设计中纸箱包装件数量少，形状规则，选择用托盘进行集装。
确定运输纸箱的规格为 831mm×559mm×265mm，托盘选择规格为 1067mm×1067mm,集合包装在托盘上的排列采用立放，即 l∥L b∥B h∥H 或 b∥L l∥B h∥H ，长度方向放 1 个集合包装，宽度方向放 2 个集合包装，集合包装采用捆扎的固定方式包装件的托盘方式比较项目稳定性耐压性利用率操作性交错式好较高较高较简单纵横式好较高较高简单旋转式最好较高低较简单简单重叠较差高高简单纵横式堆码方式稳定性好，操作简单，耐压性和利用率都较高，其整体优势较高，设计选择的堆码方式为纵横式面积利用率检验2集合包装在托盘上的覆盖面积 S=（831×1）mm×（559×2）mm=929058mm2 托盘的面积 S0=1067mm×1067mm=1138489mm则托盘的利用率 Q=S/S0=0.816=81.6﹪设计符合托盘利用率为 80﹪左右的要求4.5.2 瓦楞纸箱强度设计及校核瓦 楞 纸 箱 的 周 长 为 ： Z=2(L+B)=2×(831+559)=2780mm=278cm瓦楞纸板的综合环压强度为： P = ∑ rQ + ∑ rmCQm式中：P—瓦楞纸箱的综合环压强度r—箱板纸的环压指数。
Q—箱板纸的定量rm—瓦楞原纸的环压指数Qm—瓦楞原纸的定量其中瓦楞面纸的定量为 340g／m2,瓦楞原纸的定量为 200g／m2运输瓦楞纸箱的规格为 831mm×559mm×265mm,单个纸箱的重量为 4.45kg,纸的周长 278cm.带入数据可求出：PX =(6.5×340+6.5×340)+5.50×1.477×200=6044.7N/m=60.447N/cm通过瓦楞纸箱抗压强度的经验公式凯里卡特公式：Pc = PX( aXz ) 2/3·Z·JZ / 4式中：PC—瓦楞纸箱的抗压强度Px—瓦楞纸箱的综合环压强度Z—瓦楞纸箱周长aXZ—楞常数J—箱常数C 瓦楞的楞常数为 6.1 和箱常数为 1.27带入数据可求出：Pc =60.447×( 6.1 )2/3×278×1.27=4214.9 (N)278 4货物（包装件）质量 W 是内装物重量和纸箱重量之和，其值 W=4.45×9.8=43.61N一般仓库 2—3m 取 300cm纸箱的堆码载荷为：P=KW（式中：P—瓦楞纸箱的堆码强度h －1）HW—每件货物（包装件）的重量H—纸箱的高度h—堆码高度产品在仓库中的堆码时间最长约为 180 天，对应 ai 为 0.5；堆码环境最大相对湿度约为 80﹪，对应 ai 为 0.68；堆码方式为柱型，对齐，损失忽略。
则 K 为1/0.5×0.68=2.94带入数据可求出：P = 2.94 ×43.61 × ( 300 －1) =1323.3(N)26.5显然抗压强度比堆码载荷大得多，所以此瓦楞纸箱具有足够的堆码载荷，满足包装要求本设计在选定的集装箱内可堆码 11 层n=P/KG+1=4214.9/（2.94×4.45×9.81）+1=33;则 做 大 堆 码 强 度 为 33 层 ， 一 般 的 情 况 下 的 堆 码 高 度 为 3m ， 而33× 265=8745mm 〉 3000mm,所以该设计符合实际要求第五章 集合包装设计5.1 托盘在集装箱中的排列5.1.1 排列方式的确定对 1CC 型号的集装箱，确定中包装的排列方式集装箱最小内部尺寸： 长 5867mm宽 2330mm 高 2350mm选用的托盘面积为 1067mm×1067mm, 内包装的排列为立放，同样考虑到陶瓷杯为易碎品，最好保持直立，将外包装在集装箱中的排列确定为立放排列方式为l∥L b∥B h∥H 或 b∥L l∥B h∥H 经计算得，集装箱长度方向放置托盘 5 个，宽度方向放置 2 个集合包装外尺寸为 831mm×559mm×265mm，托盘厚度取T=100mm，托盘包装最大高度 hmax 为1.5m，流通过程中最大有效堆码高度为 H w 3m，但集装箱高度为 2350mm，则(1)n max=INT((hmax-T)/ H 0 )=INT((1500-100)/265)=5(2)n min=INT(Hw/hmax)=INT(2350/1500)=10(3) N ' max=INT((Hw-nmin*T)/ H )=INT((2350-1*100)/265)=8(4。
