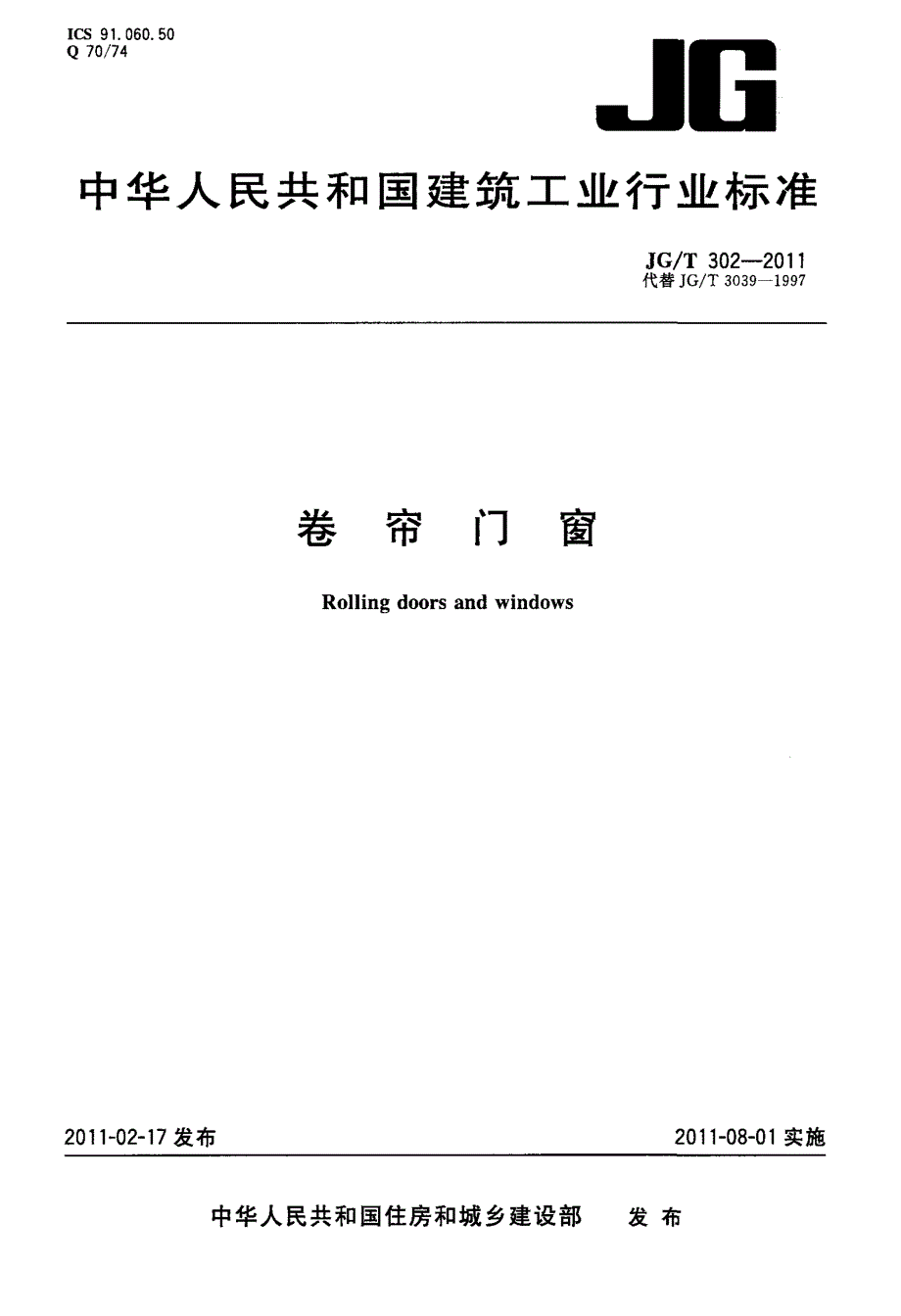

I C S9 1 0 6 0 5 0Q7 0 7 4中华人民共和J B国建筑工业行业标准J G T3 0 2 2 0 11代替J G T3 0 3 9-1 9 9 72 0 1 1 0 2-1 7 发布卷帘门窗R o l l i n gd o o r sa n dw i n d o w s2 0 11-0 8 0 1 实施中华人民共和国住房和城乡建设部发布前言l 范围2 规范性引用文件3 术语和定义4 分类、代号及标记5 材料6 要求7 试验方法8 检验规则9 标志、包装、运输和贮存一附录A(资料性附录)产品结构型式附录B(资料性附录)安装方式目次J G T3 0 2 2 01 1，2240m 他n 坫n前言J G T3 0 2 2 01 1本标准按照G B T1 1 2 0 0 9 给出的规则起草本标准代替J G T3 0 3 91 9 9 7 轻型金属卷门窗本标准是对J G T3 0 3 9 1 9 9 7 的修订，与J G T3 0 3 9 1 9 9 7 相比主要变化如下：增加了第3 章术语和定义、第5 章材料；增加了关于空腔填充型帘片及填充物的内容；增加了关于快速卷帘门的内容；增加了反复启闭次数要求；增加了抗风压、保温、隔声物理性能要求；修改了分类的方法，增加了按帘片构造分类、按材料分类、驱动方式分类，在抗风压性能分类中增加了2 0 级、3 5 级。
本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口本标准负责起草单位：大连舒心门业有限公司本标准参加起草单位：江苏金秋竹门业有限公司、湖南湘联科技有限公司、芜湖市正果机械科技开发有限公司、江阴市贝特门业有限公司、杭州泰欣实业有限公司、霍曼(北京)门业有限公司、辽宁圣维机电科技有限公司、保策利可迈科技(苏州)有限公司、无锡吉安达门业有限公司、许继施普雷特机电设备有限公司、上海佩佛自动化控制设备有限公司、廊坊市安韩五金门窗厂、宁波杜亚机电技术有限公司、上海时美实业有限公司、尚飞帘闸门窗设备(上海)有限公司、上海宝产三和门业有限公司、漳州市杰龙机电有限公司本标准主要起草人：张朝晖、唐宗智、吕正飞、陈玉美、陈继湘、刘绍长、史建刚、章联发、杨光旭、於健、杨成强、赵雪荣、杨杰、刘儒炎、韩智深、孙舅、常进、殷骏、胨艳梅、钟友生本标准于1 9 9 7 年首次发布，2 0 1 0 年第一次修订1 范围卷帘门窗J G T3 0 2 2 0 11本标准规定了卷帘门窗的术语和定义、分类、代号及标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于工业与民用建筑用卷帘门窗。
本标准不适用于侧卷帘门窗和有防火、防盗等特殊性能要求的卷帘门窗其他非金属卷帘门窗可参照执行2 规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件G B T7 0 0 碳素结构钢G B T7 1 6 碳素结构钢冷轧钢带G B T1 2 2 2弹簧钢G B T2 5 1 8 连续热镀锌钢板及钢带G B T3 8 8 0 1 一般工业用铝及铝合金板、带材第1 部分：一般要求G B T3 8 8 0 2 一般工业用铝及铝合金板、带材第2 部分：力学性能G B T4 2 3 9 不锈钢和耐热钢冷轧钢带G B T4 3 5 7 碳素弹簧钢丝G B4 7 0 6 1 家用和类似用途电器的安全第1 部分：通用要求G B5 2 3 7 1 铝合金建筑型材第l 部分：基材G B5 2 3 7 2 铝合金建筑型材第2 部分：阳极氧化型材G B5 2 3 7 3 铝合金建筑型材第3 部分：电泳涂漆型材G B5 2 3 7 4 铝合金建筑型材第4 部分：粉末喷涂型材G B5 2 3 7 5 铝合金建筑型材第5 部分：氟碳漆喷涂型材G B T5 7 6 1悬浮法通用型聚氯乙烯树脂G B T5 8 2 3 建筑门窗术语G B T5 8 2 4 建筑门窗洞口尺寸系列G B T7 1 0 6 建筑外门窗气密、水密、抗风压性能分级及检测方法G B T8 1 6 2结构用无缝钢管G B T8 4 8 4 建筑外门窗保温性能分级及检测方法G B T8 4 8 5 建筑外门窗空气声隔声性能分级及检测方法G B1 1 1 1 6 高密度聚乙烯树脂G B T1 2 6 7 0聚丙烯(P P)树脂G B1 2 6 7 2 丙烯腈一丁二烯一苯乙烯(A B S)树脂G B T1 2 7 5 4彩色涂层钢板及钢带G B T1 3 7 9 3 直缝电焊钢管】J G T3 0 2 2 0 11G B T1 5 1 1 4 铝合金压铸件G B T2 0 6 3 0 1 聚酯纤维机织带规范第1 部分：定义、名称和一般要求J G T1 8 7 建筑门窗用密封胶条Y B T5 0 5 8 弹簧钢、工具钢冷轧钢带3 术语和定义3 13 23 33 43 53 63 73 83 9G B T5 8 2 3 确立的以及下列术语和定义适用于本文件。
卷帘门窗r o l l i n gd o o r sa n dw i n d o w s由导轨、卷轴、卷帘及驱动装置等组成的安装在建筑洞口上的门窗常用结构型式参见附录A卷帘r o l l i n gs h u t t e r由多个相互连接的帘片组成可启闭的组件格栅卷帘r o l l i n gg r i l l e由多个格栅帘片组成可启闭的组件帘片r o l l i n gs h u t t e rs l a t由一种或几种材料组成卷帘的最基本组件快速卷帘门h i g hs p e e dr o l l i n gd o o r卷帘运行速度大于0 5m s 的卷帘门侧扣e n d-l o c k为防止卷帘上下相邻帘片相对侧移，在帘片两端安装的一种专用零件吊挂件s u s p e n s i o ne l e m e n t吊挂及支撑卷帘的零件或部件导向件g u i d a n c ee l e m e n t用于限制卷帘运动轨迹、引导运动方向的零件或部件(例如：导轨、磁轨、引导头等)座条e n ds l a t支撑卷帘门窗的底部组件4 分类、代号及标记4 1 分类和代号4 1 1 基本分类卷帘门窗分为三类：a)普通卷帘门，代号为J M2b)普通卷帘窗，代号为J C；c)快速卷帘门，代号为J M K。
4 1 2 按安装方式分类按安装方式分类应符合表1 的规定，图示见附录B表1按安装方式分类及代号J G T3 0 2 2 01 1安装方式外装内装暗装中装代号WNAZ4 1 3 按帘片材料分类按帘片材料分类应符合表2 的规定表2 按帘片材料分类及代号帘片材料钢质钢质复合铝质铝质复合其他代号GG fLL fQ4 1 4 按帘片构造分类按帘片构造分类应符合表3 的规定表3 按帘片构造分类及代号空腔型空腔填充型单片实心型有孔型帘片性能帘片中间为空腔空腔帘片中间有填充物一种材料，实心结构帘片表面开孔，可透光、透气代号KTDY4 1 5 按驱动方式分类按驱动方式分类应符合表4 的规定表4 按驱动方式分类及代号手动式电动式启闭方式弹簧驱动曲柄摇杆驱动皮带驱动普通开关智能开关代号S tS qS pD pD z4 1 6 按抗风压性能分类按抗风压性能分类，其性能指标值及代号应符合表5 的规定J G T3 0 2 2 0 1 1表5 按抗风压性能分类殛代号单位为千帕I 性能指标值P02 P0 3 50 3 5 P，0 50 5 P0 6 50 6 5 P，0 8P0 8f代号2 03 5S 06 58 04 2 规格4 2 1 卷帘门窗规格用设计给定的洞口尺寸表示，洞口尺寸应符合G B T5 8 2 4 的规定。
4 2 2 特殊洞口，其规格由供需双方协商确定4，3 标记4，3 1 标记表示方法4 3 1 1 卷帘门窗标记由基本分类代号、安装方式代号、帘片材料代号、帘片构造代号、洞口尺寸规格代号、驱动方式代号、抗风压性能代号和标准号组成，见图14 3 1 2 快速卷帘门不标注帘片构造代号及抗风压强度等级代号4 3，1 3 以1 0m m 为单位，宽乘以高，标注卷帘门窗规格如宽15 0 0m m、高18 0 0m m 的洞口使用的卷帘门窗，其规格标注为i 5 0 1 8 04 3 2 示例图1 标记方法示意图能代号代号规格代号代号代号代号代号示例1；捅口尺寸宽l8 0 0m m，高24 0 0m m，电动普通式，帘片材料为彩色涂层锕带，空腔填充型材，安装形式为内装，抗风压强度为5 0 级的普通卷帘门，标记为：J M N G f T l 8 0 2 4 0 D p _ 5 0J G T3 0 2 2 0 1 1示例2：洞口尺寸宽15 0 0m m，高18 0 0m m，曲柄摇杆手动式，帘片材料为彩色涂层铝带，空腔填充型材，安装形式为外装，抗风压强度为3 5 级的普通卷帘窗，标记为：J C W L f T l 5 0 X1 8 0 S T 3 5J O T3 0 2 2 0 1 1。
示倒3：洞口尺寸宽21 0 0m m，高27 0 0m m电动智能驱动，材料为塑料P V C，安装形式为内装的快速卷帘门，标记为：J M K N Q 2 1 0 2 7 0 D zJ G T3 0 2z 0 1 15 材料5 1 主要构件材质卷帘门窗使用的材料应满足设计要求并符合国家相关标准的规定，主要构件的材质标准应符合4J G T3 0 2 2 01 1表6 的规定5 2 帘片厚度5 2 1铝合金帘片带材厚度不应小于0 2 7m m；铝合金帘片主要受力部位壁厚不应小于1 0m m；彩色涂层钢带帘片厚度不应小于0 3 5m m；镀锌钢带帘片厚度不应小于0 4 0m m表6 主要构件材质标准构件名称材料名称依据标准代号铝合金带材G B T3 8 8 0 1、G B T3 8 8 0 2彩色涂层钢带G B T1 2 7 5 4铝合金建筑型材G B5 2 3 7 1帘片连续热镀锌薄钢板和钢带G B T2 5 1 8塑料(P V C、P E S)G B T5 7 6 1、G B T2 0 6 3 0 1其他材料相关标准规定塑料(P E、P P)G B1 1 1 1 6、G 1 3 T1 2 6 7 0侧扣连续热镀锌薄钢板和钢带G g T2 5 1 8导轨密封条、座条密封条密封条J G T 1 8 7铝合金建筑型材G B5 2 3 7 1导轨不锈钢和耐热钢冷轧钢带G B T4 2 3 9座条碳素结构钢冷轧钢带G B T7 1 6罩壳铝合金带材G B T3 8 8 0 1、G B T3 8 8 0 2彩色涂层钢板和钢带G B T1 2 7 5 4压铸铝G B T1 5 1 1 4碳钢(Q 2 3 5)G B T7 0 0端座铝合金板材G B T3 8 8 0 1、G B T3 8 8 0 2塑料(A B S)G B l 2 6 7 2八角钢管G B T7 1 6结构用无缝钢管G B T8 1 6 2卷轴直缝电焊钢管G B T1 3 7 9 3铝管G B5 2 3 7 1弹簧钢、工具钢冷轧钢带Y B T5 0 5 8弹簧碳素弹簧钢丝G B T4 3 5 7铝合金建筑型材G B5 2 3 7 1防风条6 5 M nG B T1 2 2 25 2 2 彩色涂层钢板帘片正面涂镀层厚度不应小于2 5p m。
5 2 3 各种铝合金彩色涂层带材正面涂层厚度不应小于2 0p m5 2 4 各种镀锌钢带镀锌层厚度不应小于8p mJ G T3 0 2 2 0 115 3 聚酯纤维(P E S)涂层织布物理性能快速卷帘门用聚酯纤维(P E S)涂层织布物理性能应符合表7 的规定表7 聚酯纤维(P E S)涂层织布物理性能性能参数拉伸强度(经纬)撕裂强度(经纬)剥离强度数值36 0 0 30 0 0N 5c m4 0 0 3 0 0N9 0N 5c m5 4 聚氨酯物理性能空腔填充型帘片内填充的聚氨酯的物理性能应符合表8 的规定表8 聚氨酯物理性能材料名称密度(k g m 3)导热系数E W(m K)聚氨酯(硬泡)4 00 0 26 要求6 1 外观6 1 1 帘片、导轨、罩壳、卷轴等零部件的表面应平整光洁，不应有裂纹、扭曲、压坑及明显的凹凸、锤痕、划伤等缺陷6 1 2 卷帘门窗外表面无明显色差6 1 3 产品铭牌应字体规整、清晰，安装端正、牢固6 2 零件加工质量6 2 1 运动构件、装配后与人体接触的零件，切割、弯曲、钻孔等加工处应清理毛刺6 2 2 主要构件的加工精度应符合表9 的规定表9 主要构件的尺寸极限偏差和形位公差要求单位为毫米构件名称示意图长度尺寸公差直线度坷1 5 10 0 0，3 0 10 0 0 帘片玉士230 0 0，4 0 全长L E 珊表9(续)J G I T3 0 2 2 0 11单位为毫米构件名称示意图长度尺寸公差直线度厂-1=I【5 1 1 0 0 0 I1 5 10 0 0，3 o i0 0 0 导轨230 0 0，4 o 全长r-E 亚圃tf。
I!塑I罩壳士l2 i0 0 0厂_ Fj 7 而司l f 一 1=i!厂1 二f l-5 1 10 0 0 lt卷轴土31 5 i0 0 0H 二】至囹防风条寻土11 s l0 0 0 一L 一l i5 1 10 0 06 3 表面处理质量6 3 1 铝合金帘片型材表面进行阳极氧化处理，应符合G B5 2 3 7 2 的要求；型材表面进行电泳涂漆处理，应符合G B5 2 3 7 3 的要求；型材表面进行粉末喷涂处理，应符合G B5 2 3 7 4 的要求；型材表面进行氟碳漆喷涂处理，应符合G B5 2 3 7 5 的要求7J G T3 0 2 2 0 116 3 2 其他铝合金零件表面进行阳极氧化处理，其膜厚不应小于1 0p m；表面进行静电粉末喷涂处理，其膜厚不应小于4 0 肚m6 3 3 卷轴及其他钢制零件卷轴及其他钢制零件的表面应进行镀锌、涂漆或静电粉末喷涂处理，镀锌层厚度不应小于8p m，涂漆层不应小于1 5p m，静电粉末喷涂膜厚不应小于4 0p m6 4 装配和组装6 4 1 铆接、螺接、焊接应牢固可靠，不应有松动、开裂、未熔化、气孔和夹渣6 4 2 帘片组装应连接可靠、转动灵活，确保帘片在其间运行过程中不脱钩；帘片两端侧扣安装牢靠。
6 4 3 导轨和端座组装应牢固，导轨固定件间距不应大于6 0 0m m6 4 4 卷帘门锁具可装在距地面约1m 处或座条上，卷帘窗锁具组装在座条上，启闭应灵活、可靠6 4 5 帘片嵌入导轨中的深度应符合表1 0 的规定表1 0 片嵌入导轨中的深度单位为毫米卷帘门窗内宽BB 18 0 018 0 0 B 33 0 033 0 0 42 0 0每端嵌入探度1 52 53 54 56 4 6 卷帘门窗组装的允许误差应符合表1 1 的规定表1 1 组装的允许误差单位为毫米项目指标窗士3卷帘门窗内宽极限偏差门土5窗土5卷帘门窗内高极限偏差门8导轨与水平面的垂直度5卷轴与水平面的平行度3座条与水平面的平行度56 4 7 有底轨的卷帘窗，底轨上应有排水孔，排水孔应畅通6 4 8 卷帘门窗关闭后座条与接触面应密封良好；空腔填充型帘片与导轨应密封良好；密封条安装可靠，应保证卷帘在运行过程中不脱落；空腔填充型卷帘门窗导轨与墙体问的缝隙应使用建筑密封胶封严6 5 电气装配6 5 1电气装配布线应合理，控制装置应操作方便、反应灵敏、动作准确6 5 2 电路的安全性应符合G B4 7 0 6 1 的要求8J G T3 0 2 2 0 116 6 启闭性能6 6 1 手动式卷帘门窗手动式卷帘门窗的启闭应平稳、顺畅，手动启闭力不应大于1 1 8N。
6 6 2 电动式卷帘门窗电动式卷帘门窗的启闭性能应符合下列规定：a)卷帘运行应平稳顺畅；b)普通卷帘门窗运行速度应小于等于0 5m s；快速门运行速度应大于0 5m s；c)制动装置灵敏，运行中应能在任一位置停止；d)卷帘门窗启闭至上、下限位置时应自动停止，重复精度不应大于1 0m m；e)开门机应具有过热保护功能；D工业用门控制箱上应有急停按钮，操作急停按钮可切断开门机电源；g)配有红外线保护装置的卷帘门，红外线被遮挡或切断，卷帘门应立即停止运行或反向开门运行；h)快速卷帘门应安装接触式安全感应系统，普通卷帘门可选配遇阻停止或反弹系统配有遇阻停止或反弹系统的卷帘门，座条上的感应件在关闭过程中碰到障碍物，门应立即停止或反向开门运行6 6 3电动式卷帘门窗手动性能切断电源，电动式卷帘门窗应能手动启闭，其启闭力应小于2 6 0N不适用于快速门6 6 4 反复启闭次数在正常使用条件下(环境温度为一1 0 5 0、相对湿度不大于9 0)，以开启至关闭循环为一次，普通卷帘门窗的反复启闭次数不应少于70 0 0 次、快速卷帘门不应少于3 0 00 0 0 次6 7 普通卷帘门窗物理性能6 7 1 传热系数分级普通卷帘门窗传热系数K 值分级应符合表1 2 的规定。
表1 2普通卷帘门窗传热系数分级衷单位为瓦每平米开尔文：W(m 2 K)分级123分级指标值K 5 05 O K 4 0K 4 06 7 2 抗风压性能分级6 7 2 1在抗风压性能指标值的作用下，卷帘的相对挠度和绝对挠度不应大于表1 3 的规定J G T3 0 2 2 01 1表1 3 卷帘相对挠度和绝对挠度要求卷帘材质相对挠度(L 跨度)绝对挠度m m铝合金型材L 1 8 0Z 0(3 0)钢型材L 2 5 0Z 0(3 0)注：括号内数据适用于跨距超过45 0 0m m 的卷帘门宙产品6 7 2 2 普通卷帘门窗的抗风性能分级应符合表1 4 的规定表1 4 普通卷帘门窗抗风压性能分级表单位为千帕分级123451 分级指标值0 2 P 3 0 3 50 3 5 P 3 0 50 5 P 3 0 6 50 6 5 P 3 0 8P 3 086 7 3 隔声性能分级普通卷帘门窗的隔声性能分级应符合表1 5 的规定表1 5 普通卷帘门窗隔声性能分级表单位为分贝分级123分级指标值R w 1 61 6 R w 2 0R w 2 07 试验方法7 1 外观目测7 2 零件加工质量7 2 1 在自然光散射光条件下，距离1 5m 处目测。
7 2 2 用精度为1m m 的钢卷尺测量帘片、导轨、罩壳、卷轴型材的长度尺寸；将检测面平放在大于被检测件的平台上，用精度为0 0 5m m 的塞尺检测，取最大值为直线度7 3 表面处理质量7 3 1 铝合金建筑型材件抽取三件相同结构形状的铝合金型材试件，按G B5 2 3 7 2 G B5 2 3 7 5 中相关要求在距每件铝合金型材端头2 0 0m m 及长度方向的中间点共三处，用精度值为1p m 的涡流测厚仪测量铝合金型材表面涂层厚度，计算三个点的平均值作为该试件的表面涂层厚度取三试件厚度的平均值为检测结果7 3 2 其他铝合金零件按G B5 2 3 7 2 和G B5 2 3 7 4 中相关要求进行涂层厚度检测取三件试件每件取三点测定的平均值为检测结果1 0J G T3 0 2 2 0 I17 3 3 卷轴及其他钢制零件用精度值为1p m 的磁性测厚仪测量卷轴及钢制零件的表面涂镀层厚度，取三件试件每件取三点测定的平均值为检测结果7 4 装配和组装7 4 1 用手试、目测的方法检查铆接、螺接和焊接处质量7 4 2 用手试、目测的方法检查帘片连接质量7 4 3 用精度1m m 的钢卷尺测量导轨固定件间距。
7 4 4 手试、目测检查卷帘门窗锁具组装质量7 4 5 用精度值0 5m m 的钢直尺测量帘片嵌入导轨的深度7 4 6 用精度值Im m 的钢卷尺测量卷帘门窗内宽和内高尺寸极限偏差；用主水准精度2m m m 的水平尺和精度0 5m m 的钢直尺测量导轨与水平面的垂直度及卷轴、座条与水平面的平行度7 4 7 目测检查有底轨卷帘窗的排水孔7 4 8 手试、目测检查密封7 5 电气装配7 5 1目测、手试检查电气系统布线和操纵质量7 5 2 按G B4 7 0 6 1 的要求检测7 6 启闭性能7 6 1 手动式卷帘门窗用弹簧秤钩住卷帘门窗底部中间位置，缓慢提升，启动时的值即为卷帘门窗的启闭力7 6 2 电动式卷帘门窗a)实际运行，启闭三次；b)用精度为0 2s 的秒表计时，精度1m m 的钢卷尺在门取1m、窗取0 5m 处上下各做标记，启闭各三次，分别计算上行、下行运行速度平均值和上下平均运行速度；c)实际操作检验制动装置灵敏度；d)门窗在下限位置时，在门体和导轨同一高度位置上做标记，上下运行三次，用钢直尺测量标记偏差，取最大值；e)开门机连续运行至电机过热停止，常温通风条件下2 0r a i n 后重新启动开门机；f)实际操作检验急停按钮切断开门机电源；g)实际操作检验卷帘门红外线保护装置；h)实际操作，关闭过程中，在门体下方放置高度1 0 0m m 障碍物。
7 6 3 电动式卷帘门窗手动性能脱离离合器，按7 6 i 的方法测量手动启闭力7 6 4 反复启闭次数设置试件的上下行程限位位置，使行程达到最大操作开门机或其他驱动装置，按每运行三个循环，停运行六个循环时间的方式，进行测试为加快测试速度，测试过程中允许采取强制冷却措施测1 1J G T3 0 2 2 0 11试在达到规定的工作循环次数或者开门机及其他卷帘主要配件损坏为止，其总的循环次数为检测值7 7 普通卷帘门窗物理性能试样卷帘尺寸为20 0 0m m 20 0 0m m按G B T8 4 8 4 的规定对卷帘门窗进行保温性能测试；按G B T7 1 0 6 的规定将卷帘门窗固定在测试台上，检测抗风压变形性能的指标值；按G B T8 4 8 5 的规定对卷帘门窗进行空气声隔声性能测试8 检验规则8 1 检验类型卷帘门窗分出厂检验和型式检验两种8 2 出厂检验8 2 1 检验项目出厂检验项目应符合表1 6 的规定表1 6 检验项目检验项目序号项目编号出厂检验型式检验一般项目关键项目16 1外观26 2零件加工质量36 3 1铝合金帘片表面处理46 3 2其他铝合金零件表面处理56 3 3卷轴及其他钢制零件表面处理66 4 1铆接、螵接和焊接等零部件组装质量76 4 2帘片连接质量86 4 3导轨和端座组装质量96 4 4卷帘门窗锁具组装质量1 06 4 5帘片嵌入导轨中的深度1 16 4 6组装的允许误差1 26 4 7卷帘窗底轨上排水孔的要求1 36 4 8密封性1 46 5电气装配1 56 6 1手动式卷帘门窗启闭性能1 66 6 2电动式卷帘门窗启闭性照1 76 6 3电动式卷帘门宙手动启闭性能1 86 6 4反复启闭次数1 96 7普通卷帘门窗物理性能J C T3 0 2 2 0 118 2 2 抽样方案和判定规则单件生产的卷帘门窗，应逐樘进行检验。
批量生产的同材质、同规格卷帘门窗，应进行抽验，抽样数量按每批量的3，且不应少于两樘检验结果中一樘门窗有三项一般项目不合格或有一项关键项目不合格，则判定该樘门窗不合格，应加倍抽样，对不合格项进行复验，若仍存在不合格，则判定该批产品不合格8 3 型式检验8 3 1 检验条件有下列情况之一时，应进行型式检验：a)新产品或老产品转厂生产的试制定型鉴定；b)正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c)正常生产时，每两年进行一次；d)产品停产两年后，恢复生产时；e)出厂检验结果与上次有较大差异时；f)国家质量监督机构提出进行型式检验要求时8 3 2 检验项目型式检验项目应符合表1 6 的规定8 3 3 抽样方法与判定规则从出厂检验合格批次中随机抽取两樘，若检验结果全部合格，则判定卷帘门窗型式检验合格；若一樘门窗有三项一般项目不合格或有一项关键项目不合格，应加倍抽检，对不合格项进行复验，若复验合格，则判定产品型式检验合格；若仍有一项不合格，则判定产品型式检验不合格9 标志、包装、运输和贮存9 1 标志9 1 1每樘产品应在明显部位固定产品铭牌，其内容包括：a)制造厂名或商标；b)产品名称；c)产品型号和规格；d)制造日期或出厂编号；e)标准代号。
9 1 2 包装箱外表面应标有外形尺寸、毛重、起吊位置、放置方向、用户名称及发运日期9 2 包装9 2 1产品组装后，单樘成卷包装，应有防潮、防腐蚀措施9 2 2 长途运输时，其包装形式可与用户协商确定产品可用木箱或纸箱包装，帘片表面之间不应直接接触9 2 3 零部件包装应安全可靠，便于装卸、运输及贮存9 2 4 每批产品应附带产品合格证、安装使用说明书及装箱单，并装人防水袋中3J G T3 0 2 2 01 19 3 运输装运时严禁用叉车直接接触产品各部位搬运时应均匀受力，轻拿轻放需长途运输时，产品宜装在箱内并四周用牢固的木条固定，不应冲撞、雨淋、受潮和加压，确保产品完好无损9 4 贮存产品应存放在通风、干燥，相对湿度不大于8 0 的库房内，场地应平整，堆放高度不应超过lm；产品严禁与腐蚀性介质接触；露天存放时，应加苫布J G T3 0 2 2 0 11附录A(资料性附录)产品结构型式A 1 卷帘门窗有弹簧驱动卷帘门窗、管状电机驱动卷帘门窗、外置开门机驱动卷帘门、曲柄摇杆驱动卷帘窗、手拉手摇皮带卷帘窗、快速卷帘门等结构形式卷帘门窗结构、帘片的连接形式及卷帘门窗的参数名称，具体形式见下列图示。
A 2 卷帘门窗的驱动装置为弹簧轴，弹簧轴安装在卷轴内，根据门体的重量和高度调节弹簧轴的圈数，适用于建筑门密的经济性要求(见图A 1)说明：l 端座；2 扭簧；3 卷轴；4 连接片；5 轴套；6 轴头；7 导轨限位器8 导轨；9 装饰帽；1 0 座条限位器1 1 锁杆；1 2 座条；1 3 卷帘门锁；1 4 帘片图A 1 弹簧驱动卷帘门窗A 3 卷帘门窗的驱动装置为管状电机，管状电机安装在卷轴内，不占用安装空间(见图A 2)J G T3 0 2 2 01 1说明：1 端座；2 管状电机3 罩壳；4 连接片；5 卷轴；6 轴套；7 轴头；8 接收器遥控器9 导轨；1 0 开关；1 1 装饰帽；1 2 透气型材1 3 采光型材1 4 座条；1 5 帘片图A 2 管状电机驱动卷帘门窗A 4 卷帘门的驱动装置为外置开门机，外置开门机安装在卷轴外，占用一定的安装空间，适用于大型工业门(见图A 3)说明：1 端座2 轴头3 卷轴1 64 连接片；5 外置开门机；6 引导轮；7 导轨；8 控制箱9 装饰帽图A 3 外置开门机驱动卷帘门1 0 帘片1 1 座条J G T3 0 2 2 01 1A 5 卷帘窗的驱动装置为曲柄摇杆，曲柄摇杆驱动部分安装在卷轴内，经济适用(见图A 4)。
一髟；F 7 r地面标高i”I 一、7 I I!-|了_ LF 一二璁，_ I抄7，“f F“=f 一=r _ M垦一OL二r口L一T _l1 8考，Lo：，OP1一、1、一一地面标高yI I厂卢禽1，l说明：l 罩壳；6 轴套；1 1 帘片；2 曲柄摇杆；7 卷轴；1 2 导轨；3 端座；8 轴头；1 3 座条4 驱动轴头；9 装饰帽；5 连接片；1 0 底轨；图A 4 曲柄摇杆卷帘窗A 6 卷帘窗的驱动装置为手拉皮带或手摇皮带，皮带驱动部分与卷轴相连，经济适用(见图A 5)1 7J G T3 0 2 2 01 1说明：1 罩壳；2 手拉手摇皮带收绕器3 端座；4 轴头；5 连接片；6 轴套；34567鼍7 一?L|一n半一一一越o一f：，7 卷轴；8 装饰帽；9 底轨；1 0 帘片；1 1 导轨；1 2 座条图A 5手拉手摇皮带卷帘窗A 7 卷帘门的驱动装置为外置快速电机，适用频率开启要求高的场所(见图A 6)1 8说明：1 开门机2 一一端座；3 一导轨；4 抗风条5 控制箱6 防撞柱J G T3 0 2 2 01 17 保护装置(红外线发射装置)；8 座条；9 座条密封条(内含接触式安全感应系统)1 0 帘片；1 1 卷轴。
图A 6 快速卷帘门A 8 卷帘门窗的连接形式有多种(见图A 7)名么a)b)图A 7 帘片的连接形式示意图IIIII1 9J G T3 0 2 2 0 11图A 7(续)A 9 卷帘门窗外形高度一导轨高度+罩壳高度；卷帘门外形宽度一洞口宽度+两导轨宽度(见图丸8)隔，殇剖饬坦1形捌磐、世坦繁划惶越幢伍墨坦怔缸躺证窿霸妊釉、a)纵剖b)放大卷帘宽度，隐，翰B 洞口宽度(卷帘门窗内宽)一1仞rI l曼越童童呈塾童堕l，图A 8 卷帘门窗参数示意图c)横剖附录B(资料性附录)安装方式J G T3 0 2 2 01 1B 1 卷帘门窗标准安装方式分为四种，外装(w)，内装(N)，暗装(A)，中装(z)B 2 卷帘门窗四种安装方式见图B 1 平面示意图；卷帘门窗四种安装方式见图B 2 剖面示意图a)外装(w)c)暗装(A)b)内装(N)哲图B 1 平面示意图d)中装(z)殇么剑室室外内8)在外墙面安装(外装w)b)在室内安装内装N)在室内安装暗喜o 在门洞内安装中装z 图B 2 剖面示意图。
