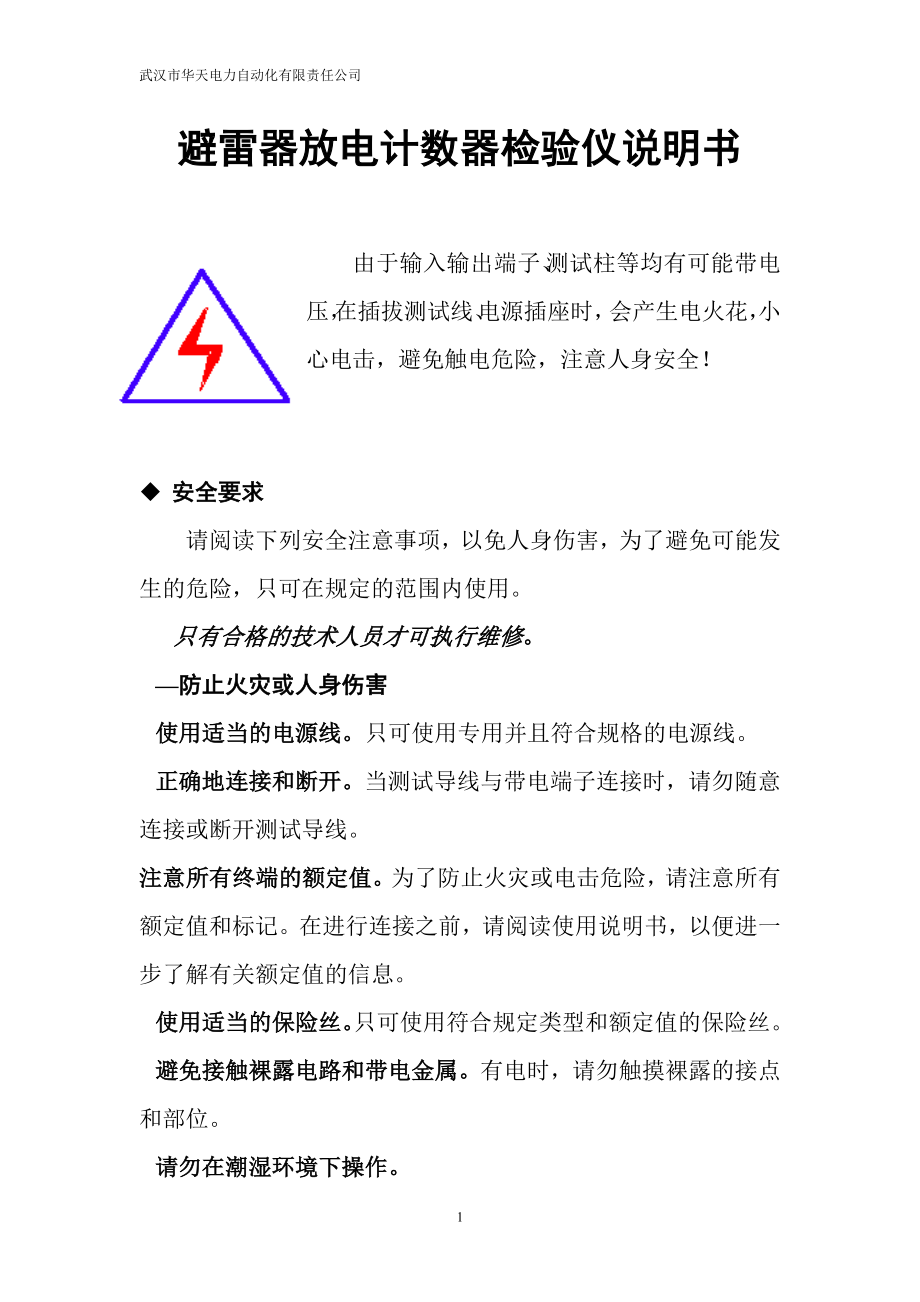

武汉市华天电力自动化有限责任公司避雷器放电计数器检验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！u 安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用只有合格的技术人员才可执行维修—防止火灾或人身伤害使用适当的电源线只可使用专用并且符合规格的电源线正确地连接和断开当测试导线与带电端子连接时，请勿随意连接或断开测试导线注意所有终端的额定值为了防止火灾或电击危险，请注意所有额定值和标记在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息使用适当的保险丝只可使用符合规定类型和额定值的保险丝避免接触裸露电路和带电金属有电时，请勿触摸裸露的接点和部位请勿在潮湿环境下操作请勿在易爆环境中操作－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法目录一、 原理………………………………………………………5二、动作的检查方法及计数器检测仪原理 ……………………6三、操作方法 …………………………………………………7四、注意事项 …………………………………………………9HTFZ-II避雷器放电计数器检验仪一、原理图1所示为ZK型计数器的原理接线图。
图1（a）为ZK型动作计数器的基本结构，即所谓的双阀片式结构当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C 充电，然后C再对电磁式计数器的电感线圈L放电，使其转动1格，记1次数改变R1及R2的阻值，可使记数器具有不同的灵敏度一般最小动作电流为100A（8／20μs）的冲击电流因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器图1（b）表示 ZK－8型动作计数器的结构，系整流式结构避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式计数器的L放电，使其记数该计数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（ 1200A方波），最小动作电流也为100A（8／20 s）的冲击电流ZK－8型计数器可用于6.0～ 330kV系统的避雷器，ZK－8A型计数器可用于 500kV系统的避雷器二、动作的检查方法及计数器检测仪原理由于密封不良，动作计数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致计数器不能正常动作，所以《规程》规定，每年应检查1次。
现场检查计数器动作的方法有电容器放电流支、交流法和标准冲击电流法研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作计数器，若计数器动作正常，则说明仪器良好，否则应解体检修例如某电业局曾用此法对27只计数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s测试后记录器应调到0三、操作方法 1. 将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端 2. 将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验 3. 合上电源开关（电源灯亮），待电压稳定（600V左右）后，即可开始校验4. 按下核验键，输出电压立即下降，此时可观察计数器的动作 情况 5. 如需多次试验，可待输出电压达到稳定值时，再按校验键，并观察计数器的动作情况6. 检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线7. 如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。
四、注意事项1. 拆除接线时，若输出电压没有回零，操作人员不能碰测试线非绝缘部分，以免造成人身事故 2. 被试品不允许带电。
