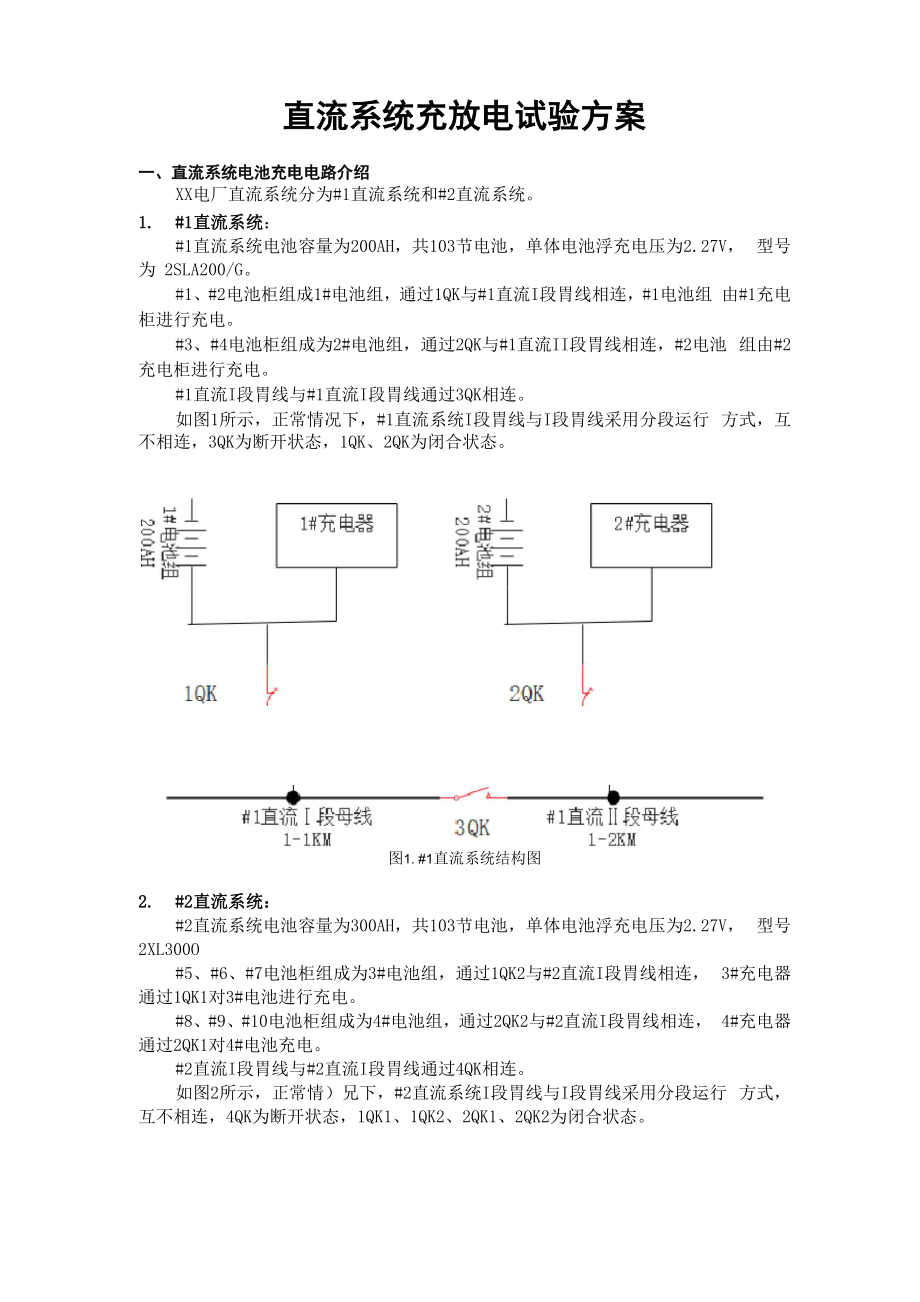

直流系统充放电试验方案一、直流系统电池充电电路介绍XX电厂直流系统分为#1直流系统和#2直流系统1. #1直流系统：#1直流系统电池容量为200AH，共103节电池，单体电池浮充电压为2.27V， 型号为 2SLA200/G1、#2电池柜组成1#电池组，通过1QK与#1直流I段胃线相连，#1电池组 由#1充电柜进行充电3、#4电池柜组成为2#电池组，通过2QK与#1直流II段胃线相连，#2电池 组由#2充电柜进行充电1直流I段胃线与#1直流I段胃线通过3QK相连如图1所示，正常情况下，#1直流系统I段胃线与I段胃线采用分段运行 方式，互不相连，3QK为断开状态，1QK、2QK为闭合状态图1. #1直流系统结构图2. #2直流系统：#2直流系统电池容量为300AH，共103节电池，单体电池浮充电压为2.27V， 型号 2XL300O#5、#6、#7电池柜组成为3#电池组，通过1QK2与#2直流I段胃线相连， 3#充电器通过1QK1对3#电池进行充电8、#9、#10电池柜组成为4#电池组，通过2QK2与#2直流I段胃线相连， 4#充电器通过2QK1对4#电池充电2直流I段胃线与#2直流I段胃线通过4QK相连。
如图2所示，正常情）兄下，#2直流系统I段胃线与I段胃线采用分段运行 方式，互不相连，4QK为断开状态，1QK1、1QK2、2QK1、2QK2为闭合状态5#充电器为备用充电器，不接入电路，1QK3为双向断开状态乓一h1QK3弁一些回菖苴AH1QK1翻直流I段件线 旺直流［〔段母线2- 1KM 吐妙 2-2KM图2.#2直流系统结构图二、 实验准备1. 倒负荷，将实验电池组与工作电池组隔离，倒闸操作步骤见附录12. 断开负荷后，打扫实验电池组表面3. 实验前检查电池组外观是否有破损三、 实验工具1. 试验仪器：1.1放电仪器：BDL-20A微机监控放电器 电压等级：DC 220V、110V、48V 电流等级：10A、20A 放电稳度精度＜± 2% 电压测量精度＜± 1%1.2充电仪器：直流系统自带充电器 TH230D20NZ-32. 连接线：根据国家标准GB/T 4706.1-200规定的电 线负载电流值，6平方铜芯线允许长期负载电流为：35A至60A，选用6平方的铜线满足试验要求3. 试验工具：万用表、钳形电流表、接线工具、测温枪、刷子、抹布等四、实验内容：1. 放电实验：1）放电接口 ：#1直流系统，在充电柜背后最下方，#2直流系统，在馈电柜背后中间位置，2）放电参数1）#1、#2电池组放电参数：由放电电流I=0.1C10 1#电池组容量C=200AH，得:名称参数放电电流20A放电时间10小时放电容量200AH终止电压200V2） #3、#4电池组放电参数：由放电电流I=0.1C10 2#电池组容量C=300AH，得:名称参数放电电流20A放电时间15小时放电容量300AH终止电压200V3） 记录：每1小时记录蓄电池总电压、放电电流、每个蓄电池端电压、蓄电池 表面温度、放电时间。
4） 放电过程中注意，放电时电流波动允许范围二1%，单体电池电压不能低于 1.8V，对于电压下降过快的电池，应做好记录5） 放电仪器操作:按下放电开关持续3秒以上，开始放电，再次按下放电开关 持续3秒以上，停止放电6） 放电结束时，应先让放电仪空载，再断开与电池组连接2. 充电实验1） #1、#2电池组充电参数名称参数容量200AH充电电流16A最大充电电流20A额定电池电压230V温度补偿系数0.32）#3、#4电池组充电参数名称参数容量300AH充电电流24A最大充电电流30A额定电池电压230V温度补偿系数0.31） 重新充电时，应先将充电电压调低，避免合闸引起火花2） 充电电流以10h率的I10进行均充3） 每1小时记录蓄电池总电压、充电电流、每个蓄电池端电压、蓄电池表面温 度、充电时间4） 记录蓄电池进入浮充的时间以及浮充电流、电池组总电压、电池表面温度5） 倒闸时电压调整方法：充电柜面板上嵌入的两个按钮用来调整模块在手动状 态下的输出电压按下左边“尸‘按钮，输出电压降低1V,按下右边“f”按钮 电压输出升高0.5V注意，只有在手动控制状态下，调节按钮才起作用，切换手 动方式为：拨码开关最左一位，拨向上端代表自动控制，拨向下端代表手动控制。
五、 安全防护措施危险点：1.人体电击；2设备短路损坏；3.蓄电池有害气体析出；4.仪器与电池组 连接时打火；5.故障电池发热引起高温；6.实验导致电池损坏 防护措施：1. 个人防护：绝缘鞋、橡胶手套，实验场地布置警戒线，防止无关人员进入实验 场地发生触电事故2. 工具防护：使用有绝缘保护的工具若工具未作绝缘处理，应使用绝缘胶带将 工具金属部分进行缠绕保护3. 环境防护：实验场地布置警戒线，实验过程中应打开窗户和门，保持空气流动， 防止电池有害气体聚集4. 放电前，应先断开仪器的放电电阻，再连接电池组，最后接入放电电阻重新 充电时，应先将充电电压调低，避免合闸引起火花5. 实验时每隔1小时使用测温枪测量每个电池温度6. 若实验过程中出现单体电池损坏或实验不达标情况，应做好标记，实验完毕后， 取下损坏的电池，并更换备用电池于损坏电池原位置上7. 试验现场配备两组二氧化碳灭火器，如出现着火现象时应立即灭火六、 其他注意事项1、 在充放电实验期间，做好定时记录工作，实验完成后，应绘制整组充放电特 ，性曲线2、 实验绘制的特性曲线应与厂家给出的特性曲线相近3、 由于充放电实验时间较长，应做好交接班工作。
