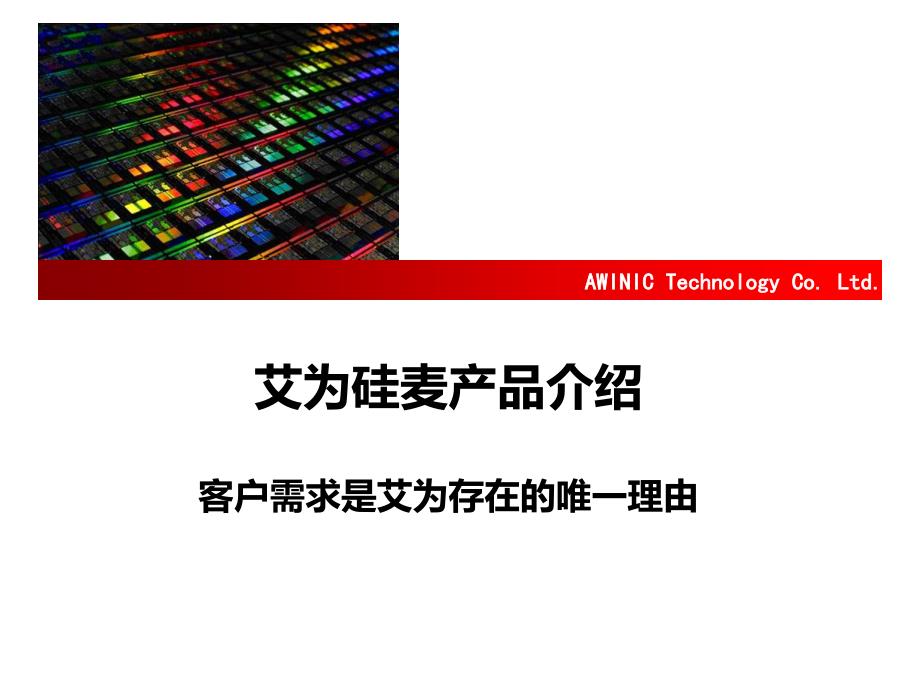

AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.艾为硅麦产品介绍客户需求是艾为存在的唯一理由AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/目录目录u硅麦的工作原理硅麦的工作原理u硅麦的优势硅麦的优势uAW8610介绍及应用介绍及应用u硅麦的硅麦的RoadmapAWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的工作原理AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的定义硅麦的定义u硅麦又称MEMS麦克风，是基于MEMS技术制造的麦克风，由MEMS声压传感器芯片、ASIC芯片、音腔和RF抑制电路组成MEMS声压传感器是一个由硅振膜和硅背极板构成的微型电容器，能将声压变化转化为电容变化，然后由ASIC芯片将电容变化转化为电信号，实现“声-电”转换AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的结构硅麦的结构AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/MEMS声压传感器声压传感器AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/MEMS声压传感器声压传感器MEMS剖面示意图uMEMS声压传感器实际上是一个由硅振膜和硅背极板组成的微型电容器，硅振膜能感测声压的变化，将声压转化为电容变化。
AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/MEMS主要加工流程主要加工流程1AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/MEMS主要加工流程主要加工流程2AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的工作过程硅麦的工作过程u声压P作用到振膜上将产生一个是使振膜移动的推力Fu振膜相当于一个弹簧，将推力F转化为位移量Xu振膜与背极板构成一个微电容，X导致微电容变化CuASIC将电容变化C转化为Vu整个感应过程：P F X C VAWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的优势AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/传统传统ECM麦克风麦克风主要缺点：u不支持回流焊，需要手工装配生产。
u容易受到RF干扰u体积大u性能难以满足进一步的应用需求唯一优势：便宜AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的优势硅麦的优势特点特点优势优势支持SMT硅麦能够耐高温，可以SMT贴片频响平坦语音清晰，自然，易于辨识稳定性硅麦性能不受温度，电压等条件变化的影响一致性片与片之间匹配很好，特别适合各种降噪算法抗RF干扰金属外壳封装能起到良好屏蔽，内置RFI抑制电路体积小封装尺寸3.76*2.95*1.1，相同性能的ECM是6*1.5mm功耗小工作电流小于150uA，而ECM接近500uAAWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/SMTu硅麦能够承受SMT所需的高温，可以实现麦克风的自动化装配生产，大大提高效率和节省成本uSMT高温对硅麦性能没有影响，可以承受5次SMT焊接AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/抗抗RF干扰干扰u金属盖子和带屏蔽层的四层封装基板构成一个全包围的屏蔽腔，有效屏蔽RF辐射。
u封装基板中在VDD和OUTPUT引脚上内置对地RF滤波电容uASIC的输出阻抗小于200，抗RF干扰能力强，而ECM的输出阻抗大于1.5KAWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/AW8610介绍及应用AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/我们的合作伙伴我们的合作伙伴u采用Infineon全套MEMS MIC芯片u全球第二大MEMS MIC供应商u2012年总出货量6亿多片，占总份额的31%u产品素以高可靠性、卓越质量和创新性著称u全球领先的封测供应商uMEMS MIC全自动封装测试生产线u产品以LGA，BGA，FC，CSP等高端封装为主AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/AW8610：高性能、超强高性能、超强RFI抑制、上进音模拟硅麦抑制、上进音模拟硅麦主要特性：主要特性：u采用采用Infineon MEMS晶圆晶圆u支持支持SMT贴片贴片u优异的一致性，显著增强双优异的一致性，显著增强双MIC降噪效果降噪效果u平坦的频率响应，使语音清晰逼真平坦的频率响应，使语音清晰逼真u超强超强RFI抑制抑制u高信噪比：高信噪比：59dBu灵敏度：灵敏度：-42 dBV/Pau上进音，全向模拟硅麦上进音，全向模拟硅麦u3.76mm*2.95mm*1.1mm LGA封装封装AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦功能框图硅麦功能框图AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/灵敏度灵敏度u灵敏度：在压强为1Pa或94dB SPL，频率为1KHz的声压下，硅麦输出多少dBV的电压，单位是dBV/Pa，反映硅麦的声电转化效率。
AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/灵敏度基本计算灵敏度基本计算u人耳的听阈：Po=20uPa；人耳的痛阈：Pmax=20Pau声压级的定义：dB SPL=20log(Pout/20uPa)u1Pa=94dB SPL，20Pa=120dB SPLudBV的定义：dBV=20log(Vout/1V)u灵敏度的单位：dBV/Pau上进音硅麦灵敏度标准：-42dBV/Pa=7.9mVrms/PaAWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/频率响应频率响应u优异的平坦度和高带宽的频响，让语音更加清晰，逼真，可辨识度高u具有良好的匹配性，显著增强消噪效果AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/典型应用电路典型应用电路AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/在耳机中的应用在耳机中的应用u硅麦的输出信号加载在VDD上送回到BB侧，R2和C2组成一个低通滤波器，f=32Hz，将VDD上的语音信号滤掉，获得干净稳定的VDD给硅麦供电。
uR1和C1设置输出信号的带宽的下限频率，f=40HzAWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/我们都在用硅麦！我们都在用硅麦！（排名不分先后）（排名不分先后）AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/双双MIC降噪降噪u噪声在两个MIC处的幅度相当，而语音到达两个MIC的幅度响度较大，利用这个差异来滤掉噪声，拾取语音语音：相差6dB以上，被拾取噪声：幅度相当，被滤掉uECM一致性差，影响降噪效果只有硅麦才能满足降噪的要求AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦在硅麦在iphone5中应用中应用uIphone5内置3个硅麦，分位于底部，背面和前面u底部和背面的硅麦组成双MIC降噪u前面的硅麦在听筒中，采样主动降噪技术，产生噪声的反向信号抵消噪声，实现本地降噪u硅麦的性能优势增强Siri功能，提高可识别度AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/主动降噪耳机主动降噪耳机u通过内置在耳机内的MIC采集环境中噪声，将噪声信号送入降噪电路处理，产生与噪声信号大小相等，方向相反的反向信号来抵消噪声。
AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/线控耳机线控耳机u控耳机中，硅麦可以完全替代ECM，且性能更佳u硅麦让线控耳机的控制部分外形更加小巧时尚，语音更清晰逼真，辨识度更高AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/SMT注意事项注意事项u拾取硅麦时，真空吸嘴必须处于拾取区域内，否则有损坏的风险u禁止使用超过标准回流焊温度来焊接硅麦u用静电袋包装硅麦时，不允许抽真空u真空吸嘴不允许吸到硅麦的进音孔u不允许用超声波清洁PCBAu请谨慎使用气枪或清洗液清洁PCBA；非用不可时，务必用胶带贴住硅麦的进音孔，以免异物或液体进入u禁止对着硅麦的进音孔吹气或吸气u禁止灰尘等细小颗粒物和液体进入硅麦AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的测试系统硅麦的测试系统测试设备：u消音箱u人工嘴u功放放大器u标准麦克风u标准麦克风适配器u测试专用声卡u电脑AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/可靠性可靠性Test ItemsDescriptionsResultsThermal Shock100 cycles air-to-air thermal shock from-40 to+125 with 15 minute soaks.(IEC 68-2-14)77pcs，passHigh Temperature Storage1,000 hours at+105 environment(IEC 68-2-2 Test Ba)77pcs，passLow Temperature Storage1,000 hours at-40 environment(IEC 68-2-1 Test Aa)77pcs，passreflow5 reflow cycles with peak temperature 26077pcs，passHigh Temperature Bias1,000 hours,105 environment,under bias(IEC 68-2-2 Test Ba)77pcs，passLow Temperature Bias1,000 hours,-40 environment,under bias(IEC 68-2-1 Test Aa)77pcs，passHigh Temperature/Humidity Bias1,000 hours,85，85%R.H.under bias(JESD22-A101A-B)77pcs，passESD/Chip level HBM7kV (MIL-STD-883H Method 3015.8)77pcs，passESD/Chip level MM300V (JEDEC EIA/JESD22-A115)77pcs，passLatch-up450mA (JEDEC STANDARD NO.78C SEPTEMBER 2010)77pcs，passVibration4 cycles of 20Hz to 2kHz sinusoidal sweep with 20G peak acceleration lasting 12 minutes in X,Y,Z directions.(Mil-Std-883E，method 2007.2 A)77pcs，passMechanical Shock10,000G，3 pulses in X,Y,Z directions(IEC 68-2-27，Test Ea)77pcs，passDrop Test1.5 meter height onto a concrete surface，3 drops along each of 6 axes.(IEC60068-2-32)77pcs，passAWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的RoadmapAWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/硅麦的分类硅麦的分类u按进音孔的位置分：上进音和下进音u按信号类型分：模拟硅麦和数字硅麦u总共组合出四种类型的硅麦产品AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/You Win,We Win,All Win!Thank YouThank You！客户需求是艾为存在的唯一理由客户需求是艾为存在的唯一理由AWINIC Technology Co.Ltd.AWINIC Technology Co.Ltd.http:/http:/36 以上有不当之处，请大家给与批评指正，以上有不当之处，请大家给与批评指正，谢谢大家！谢谢大家！。
