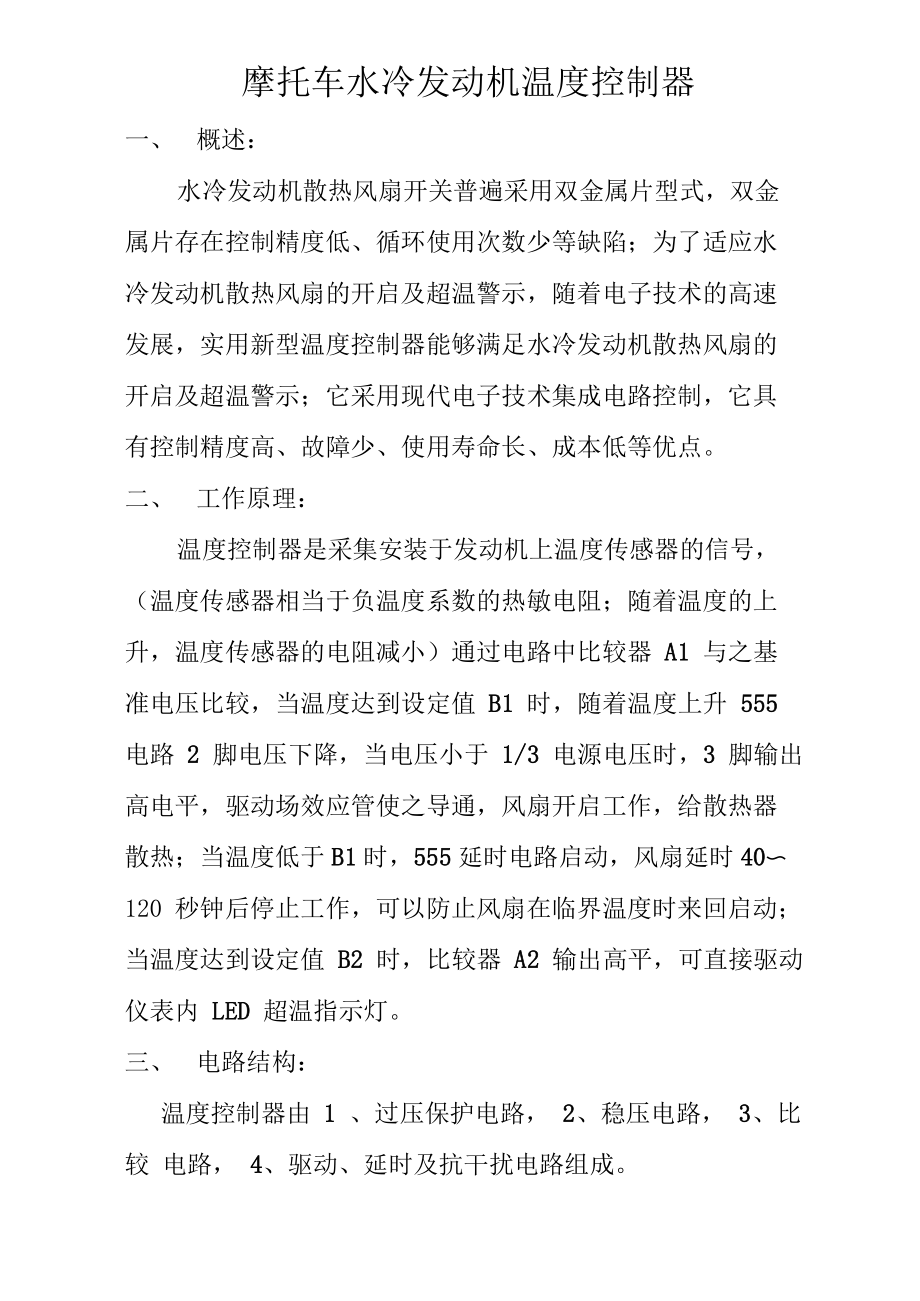

摩托车水冷发动机温度控制器_第1页
1/4

摩托车水冷发动机温度控制器一、 概述:水冷发动机散热风扇开关普遍采用双金属片型式,双金 属片存在控制精度低、循环使用次数少等缺陷;为了适应水 冷发动机散热风扇的开启及超温警示,随着电子技术的高速 发展,实用新型温度控制器能够满足水冷发动机散热风扇的 开启及超温警示;它采用现代电子技术集成电路控制,它具 有控制精度高、故障少、使用寿命长、成本低等优点二、 工作原理:温度控制器是采集安装于发动机上温度传感器的信号, (温度传感器相当于负温度系数的热敏电阻;随着温度的上 升,温度传感器的电阻减小)通过电路中比较器 A1 与之基 准电压比较,当温度达到设定值 B1 时,随着温度上升 555 电路 2 脚电压下降,当电压小于 1/3 电源电压时,3 脚输出 高电平,驱动场效应管使之导通,风扇开启工作,给散热器 散热;当温度低于B1时,555延时电路启动,风扇延时40〜 120 秒钟后停止工作,可以防止风扇在临界温度时来回启动; 当温度达到设定值 B2 时,比较器 A2 输出高平,可直接驱动 仪表内 LED 超温指示灯三、 电路结构:温度控制器由 1 、过压保护电路, 2、稳压电路, 3、比较 电路, 4、驱动、延时及抗干扰电路组成。

1.过压保护电路见图1 :当输入电压U1高于ZW的稳 压值时,ZW击穿,给Q1提供基极电压,Q1导通,SCR的 控制极接在Q1的集电极,SCR的控制极相当于接地,SCR 截止,使输出电压U0小于ZW的稳压值;当输入电压U1 小于ZW的稳压值时,Q1截止,电流流经R1,给SCR控制 极施加正向电压,SCR导通输出低电压帀 □2. 稳压电路见图 2 :它是一个简单的串联反馈型晶体管稳 压电路,晶体管Q作调整元件,ZW的稳压值作为基准 电压值,它给晶体管基极提供一个固定的偏压使其能正 常工作,当负载变小或输入电压Ui变大,使得输出电压 Uo增大时,由于基准电压Uz不变,所以Q的基极电位Ub也不变,那么基-射极电压Ube (Ube=Ub-Uo)将减 小,从而Ib减小,抵消了输入电压Ui增加或负载电流 减小引起输出Uo的增加,使输出电压Uo保持不变;如 果当输入电压减小和负载增加使得输出电压 Uo 下降时, 调节过程与上述正好相反3. 比较电路:如图 3 比较器 A2 的电源电压经 R1、R2 分压后给比较 器提供基准电压,Rx随着电阻的变化,电压也随着变化; 当UrX的电压小于基准电压时,A2输出电压驱动超温指 示 LED 。

4. 驱动、延时及抗干扰电路组成:如图 4, IC1 为一线性光耦,当 Rx 阻值变化时, R3 上电压呈线性变化,它可以防止尖峰脉冲的干扰; 555 电 路构成单稳态触发器,随着温度的升高,温度传感器 Rx 的阻值减小, 555电路2脚电压下降,电压下降到 1/3电 源电压时,3脚输出高电平,加在场效应管Q的栅极G, Q导通风扇开始启动;随着温度下降,Rx增加,2脚电压 上升,当上升到1/3电源电压时,555电路内晶体管T截 止,此时给 CT 充电,3 脚仍然输出高电平,达到延时的 目的;延时时间由 RT 、CT 值决定,延时时间约为:Tp=l.lRT.CT;当CT电压上升到2/3电源电压时,3脚边 为低电平,场效应管Q截止,风扇停止。
