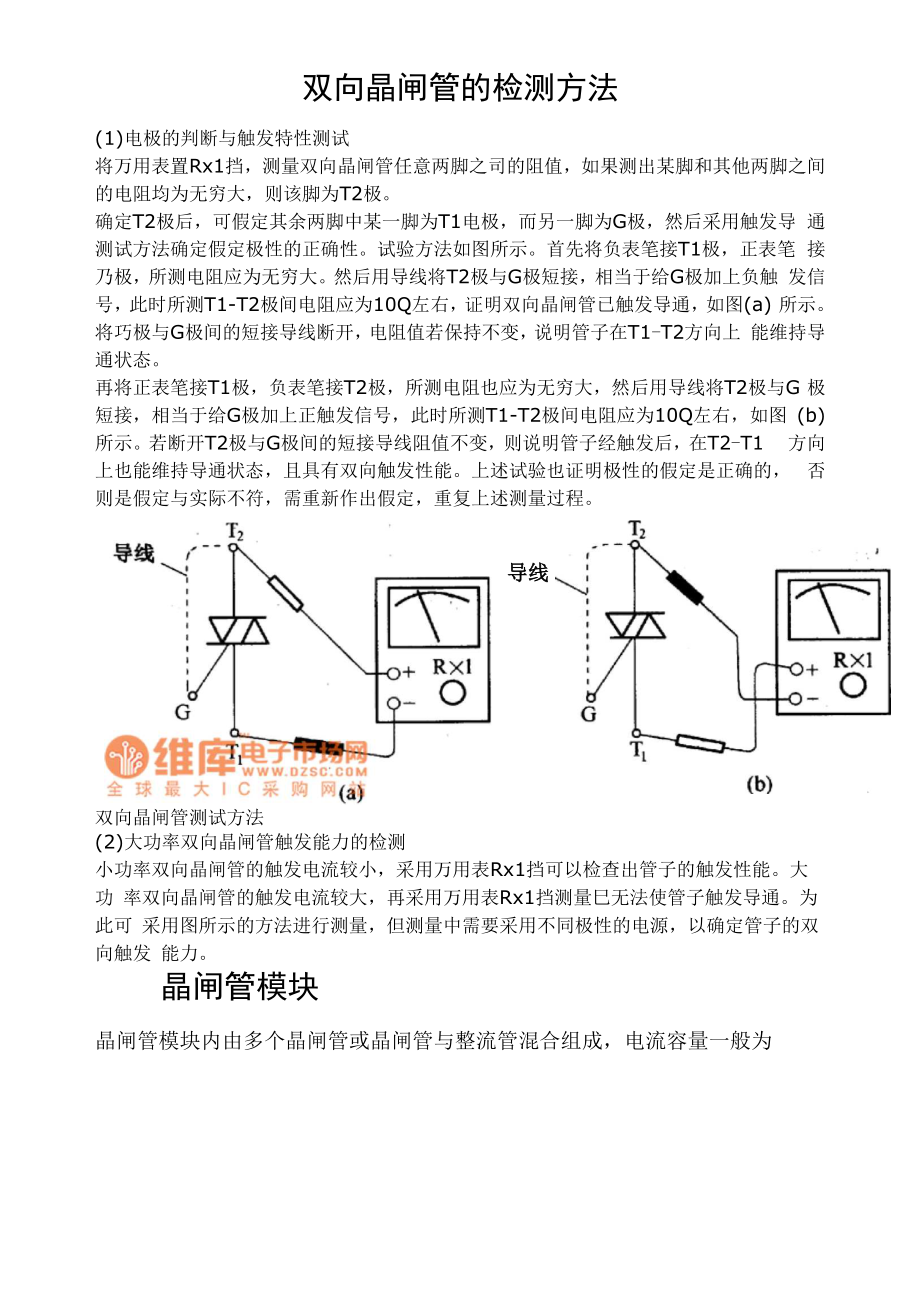

双向晶闸管的检测方法(1)电极的判断与触发特性测试将万用表置Rx1挡，测量双向晶闸管任意两脚之司的阻值，如果测出某脚和其他两脚之间 的电阻均为无穷大，则该脚为T2极确定T2极后，可假定其余两脚中某一脚为T1电极，而另一脚为G极，然后采用触发导 通测试方法确定假定极性的正确性试验方法如图所示首先将负表笔接T1极，正表笔 接乃极，所测电阻应为无穷大然后用导线将T2极与G极短接，相当于给G极加上负触 发信号，此时所测T1-T2极间电阻应为10Q左右，证明双向晶闸管已触发导通，如图(a) 所示将巧极与G极间的短接导线断开，电阻值若保持不变，说明管子在T1-T2方向上 能维持导通状态再将正表笔接T1极，负表笔接T2极，所测电阻也应为无穷大，然后用导线将T2极与G 极短接，相当于给G极加上正触发信号，此时所测T1-T2极间电阻应为10Q左右，如图 (b)所示若断开T2极与G极间的短接导线阻值不变，则说明管子经触发后，在T2-T1 方向上也能维持导通状态，且具有双向触发性能上述试验也证明极性的假定是正确的， 否则是假定与实际不符，需重新作出假定，重复上述测量过程导线双向晶闸管测试方法(2)大功率双向晶闸管触发能力的检测小功率双向晶闸管的触发电流较小，采用万用表Rx1挡可以检查出管子的触发性能。
大功 率双向晶闸管的触发电流较大，再采用万用表Rx1挡测量巳无法使管子触发导通为此可 采用图所示的方法进行测量，但测量中需要采用不同极性的电源，以确定管子的双向触发 能力晶闸管模块晶闸管模块内由多个晶闸管或晶闸管与整流管混合组成，电流容量一般为25~100A，电压范围为400~1600V它具有体积小、重量轻、散热板与电 路高度电气绝缘、安装方便、耐冲击等特点，主要用于电力变换与电力控制， 如各种整流设备、交一直流电机驱动电路、无触点开关以及调光装置等 表给出了一组晶闸管模块的主要特性参数，它们的外形如图所示一些晶闸管模块主要特性参数型晶闸管模块f―卜-夕卜形关断晶闸管的可关断 采用双万…勺检测晶闸管的极性及触发导通性能的检测可参考前面所述的方法进行，其关断能力c b c o hA断日日 I用表法检查，力图所示，表1用来进行触发导通，表2用以产生负向触发信号首先将表1的负表笔接A极，正表笔接K极，然后用导线短接A极及G极，相当于给G极加上正向触发信号，此时阻值将由无穷大变为低阻值，这表明管子已被触发导通去掉 A-G极间的短接导线，如果阻值不变，说明管子已处于维持导通状态小功率可关断晶闸管关断能力检查法将表2置于RX10挡，正表笔接G极，负表笔接K极，这相当于给G极加上负向触发信 号，若表1指针向左摆回到无穷大，则说明管子具有关断能力。
关断晶闸管的参数可关断晶闸管的许多叁数与普通晶闸管相似，如正反向阳极阻断电压、浪涌电流、触发电 压、触发电流以及结温等但也有一些参数与普通晶闸管不相同，如:①IATM—一最大可关断电流；② VRGM ――门极（控制极）反问峰值电压；③ Boff—一关断增益，它等于阳极最大可关断电流IATM与门极（控制极）最大负向电流 IGM之比，它表征门极（控制极）电流对阳极电流的控制能力3CTG系列可关断晶闸管3CTG系列可关断晶闸管的主要特性参数见表3CTG系列可关断晶闸管主要特性参数型 号(A)(V)• Ft(v)』GT(mA)(pfi)3CTGO50.5100 1000茎420103CTG1I303CTG5540（弋）B-4F-l, TO-22OFQ_LCOM维偉題观全球最大1 C米购网大电流可关断晶闸管表列出了一些大电流可关断晶闸管的主要特性参数 大电流可关断晶闸管主要特性参数型 号(V)^ATM(A)z不BSU(A)(V)Vtm(V)结到散鶴器義而热阻R™cr/w）取面散趋阳摄敞热阴极槪热DGT3O4SE600- J3D0wo40002.20.0750.126.2DG386SL600 -250010007000162.80.0530.0890426DG600SH600-25002000140002.80.0220.0330,07DG758SX600 - 45002500160003.49,020.03 T1—0.06IZHiezWjny ・Mb |"^F W WW*DZSC.COM 全球最夫1C乘购网話双向晶闸管的结构及工作原理双向晶闸管是由N-P-N-P-N五层半导体材料制成的，对外也引出三个电极，其结构 如图所示。
双向晶闸管相当于两个单向晶闸管的反向并联，但只有一个控制极双向晶闸管与单向晶闸管一样，也具有触发控制特性不过，它的触发控制特性与单 向晶闸管有很大的不同，这就是无论在阳极和阴极间接人何种极性的电压，只要在它的控 制极上加上一个触发脉冲，也不管这个脉冲是什么极性的,都可以便双向晶闸管导通由于双向晶闸管在阳、阴极间接任何极性的工作电压都可以实现触发控制，因此双向 晶闸管的主电极也就没有阳极、阴极之分，通常把这两个主电极称为T1电极和T2电极， 将接在P型半导体材料上的主电极称为T1电极，将接在N型半导体材料上的电极称为T2 电极由于双向晶闸管的两个主电极没有正负之分，所以它的参数中也就没有正向峰值电压与 反同峰值电压之分，而只用一个最大峰值电压，双向晶闸管的其他参数则和单向晶闸管相 同双向晶闸管的伏安特性曲线具有对称性，如图所示双向晶闸管的结构及电路PNGPN關庫电子市场网全球最大6耳采购网站(a)结构双向晶闸管的伏安特性曲线种理想由于双向晶闸管正、反特性具有对称性，所以它可在任何一个方向导通, 的交流开关器件。
