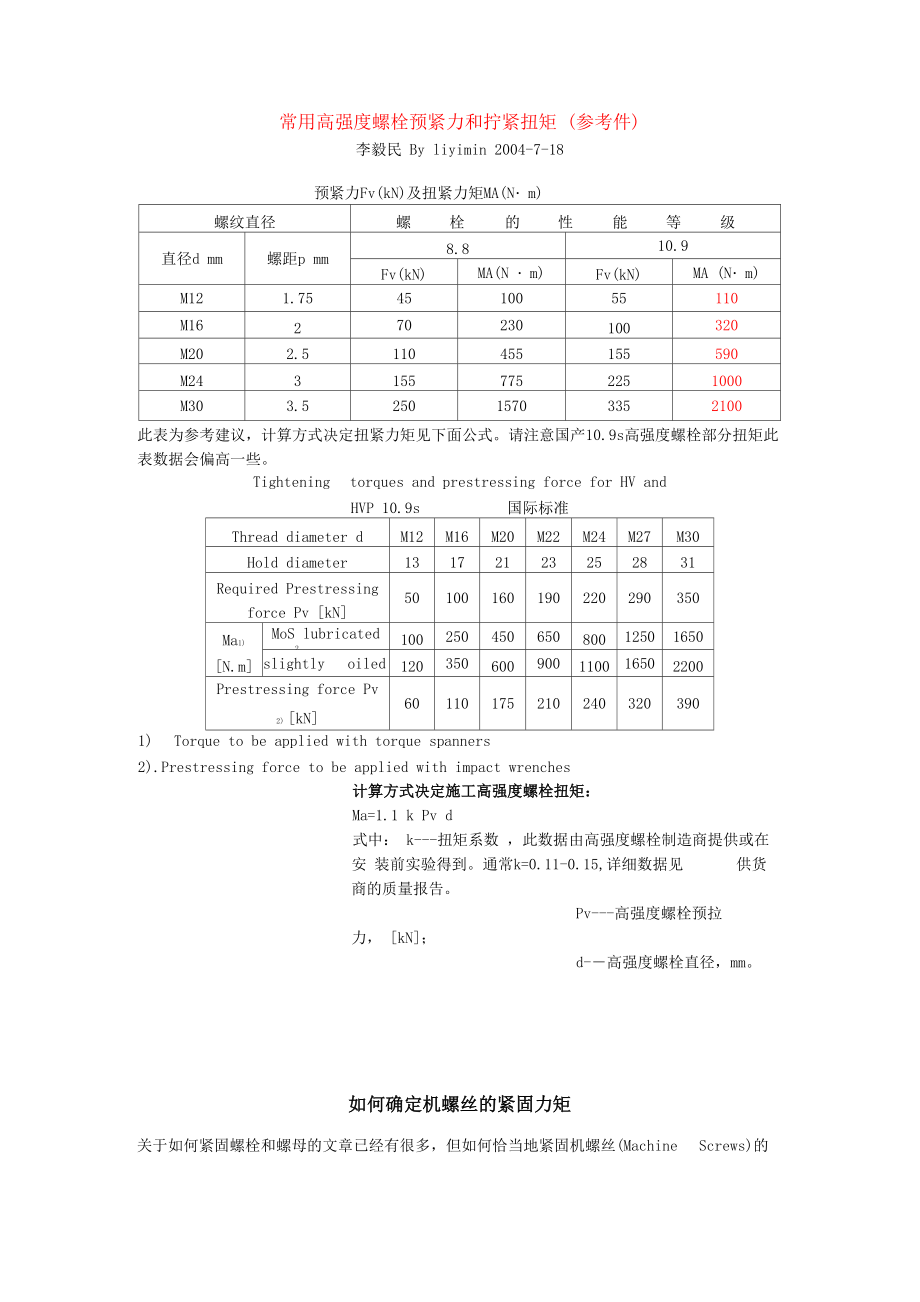

常用高强度螺栓预紧力和拧紧扭矩 (参考件)李毅民 By liyimin 2004-7-18预紧力Fv(kN)及扭紧力矩MA(N・m)螺纹直径螺 栓 的 性 能 等 级直径d mm螺距p mm8.810.9Fv(kN)MA(N ・m)Fv(kN)MA (N・m)M121.754510055110M16270230100320M202.5110455155590M2431557752251000M303.525015703352100此表为参考建议，计算方式决定扭紧力矩见下面公式请注意国产10.9s高强度螺栓部分扭矩此 表数据会偏高一些Tightening torques and prestressing force for HV andHVP 10.9s 国际标准Thread diameter dM12M16M20M22M24M27M30Hold diameter13172123252831Required Prestressing force Pv [kN]50100160190220290350Ma1)[N.m]MoS lubricated210025045065080012501650slightly oiled120350600900110016502200Prestressing force Pv2) [kN]601101752102403203901) Torque to be applied with torque spanners2) .Prestressing force to be applied with impact wrenches计算方式决定施工高强度螺栓扭矩：Ma=1.1 k Pv d式中： k---扭矩系数 ，此数据由高强度螺栓制造商提供或在安 装前实验得到。
通常k=0.11-0.15,详细数据见 供货商的质量报告Pv---高强度螺栓预拉力， [kN]；d-―高强度螺栓直径，mm如何确定机螺丝的紧固力矩关于如何紧固螺栓和螺母的文章已经有很多，但如何恰当地紧固机螺丝(Machine Screws)的文章较少与如何确保螺栓和螺母的安全连接一样，在紧固机螺丝时，恰当地选择合适的拧紧力矩十分重要恰当的、安全的连接直接关系到装配后产品的质量好坏因此在紧固机螺丝时，我们应该计算一下合理的拧紧力矩紧固机螺丝的这些力矩与紧固螺栓、螺母的力矩相比起来要小得多 1、机螺丝拧紧力矩的计算常用的计算螺纹紧固件拧紧力矩的公式为：T=DXKXP其中：T：力矩(牛顿?米/英寸?磅1 Nm=9 in.lb)D：螺纹的外径(1mm=0.03937 in)K：螺母的摩擦系数(光杆螺栓 K=0.20 镀锌螺栓 K=0.22 上蜡或带润滑螺栓 K=0.10)P：夹紧力(一般是屈服点抗拉强度值的75%)1. 1米制机螺丝米制机螺丝(Me trie Machine Screws)有不同的强度等级，每个等级都有相应合适 的拧紧力矩在ISO国际标准中来制机螺丝(Me trie Machine Screws)有两个主要的强度等级：4.8级(类似SAE 60M)和8.8级(类似SAE 120M)。
强度等级4.8表示最小的抗拉 强度是480MPa，这约等于每英寸70，000磅(即70，000 Psi)强度等级8.8表示最小的抗 拉强度是880MPa，约等于每英寸127, 000磅(127, 000Psi)米制电镀锌机螺丝拧紧力矩见 表1姦； 也滇锌曲悉觎爐篦拧紧力拒规格鱷等鑛4霽强度等级8.gNmM3k0.507.d.S14"1-..6M3.5^0.6n.唸M4k0.70'：17-■3.6M5k0.80■35'-66'7.4M6jc1.00.60..1.13MSkl.25145'.274；30.4MlOzl.502貂3254260.21.2 英制机螺丝对于英制机螺丝(Inch Machine Screws)也有不同的强度等级，每个等级都有相应 合适的拧紧力矩在标准SAEJ82中对于英制机械螺栓有两种强度等级：60M级和120M级强度 等级60M表示最小的抗拉强度是60，000Psi；强度等级120M表示最小抗拉强度是120, 000Psio 在SAE J429中，强度等级5.2相当于在标准SAE J82中的强度等级120M，即也有约120,OOOPsi的抗拉强度英制电镀锌机螺丝拧紧力矩如表2。
表2范膿铮的藐処螺丝拧紧力迈尺寸SAE J82,,d.0MSAE J 沁』120M(SAE J42P： Gd5.2).''In. lb 'In. lb斗-4 「5 '104-4S 61?5-408 '165^48 "IS6-3210206-4011 '2抵翳工.IS勢8-36IP112426 '53：10-32306012-2441 .SIsg43 'S71/4-2063 r1251/4-2& ：73 .1455/16-18130 '2d05/16-24144 :18P3/346230 .460'3^-24J60■5202、通过测试，确定合理的拧紧力矩以上表格提供的是理论拧紧力矩，但这些拧紧力矩并不是适用于所有场合针对一种特定 的应用场合，确定合适的拧紧力矩的最佳方法就是进行简单测试对于某一种螺栓连接，为了解定理想的拧紧力矩，方法如下：1) 选择12组螺栓连接用来研究；2) 紧固机螺丝直到连接失效(即螺栓断裂或者被连接件螺纹脱落/破坏)，记录每组连接的破坏扭矩值；最好的破坏扭矩值是拧入第二组螺栓时产生的破坏扭矩值，不过这种现象不经常发生，因为被连接件的内螺纹可能脱丝或者被连接件被破坏而不能进行第二组连接。
不过这些破坏扭矩值相关不大，不影响结果3) 计算出这12组螺栓连接的破坏扭矩的平均值；4) 最后取破坏扭矩的平均值的60%为这种机械螺栓连接应用的理想的拧紧力矩3、计算是精确的，但校验测试是最重要的对于所有紧固件的螺纹连接来说，正确的紧固连接是获得高质量高可靠性终端产品的关键如上文描述的计算及取值而得出的拧紧力矩比随意猜想这种连接可能的拧紧力矩显得更为重要，而严谨的、正确的实验检测是获得准确数值的基础搜索更多相关主题的帖子: 标准件 螺栓 螺钉 紧固件。
