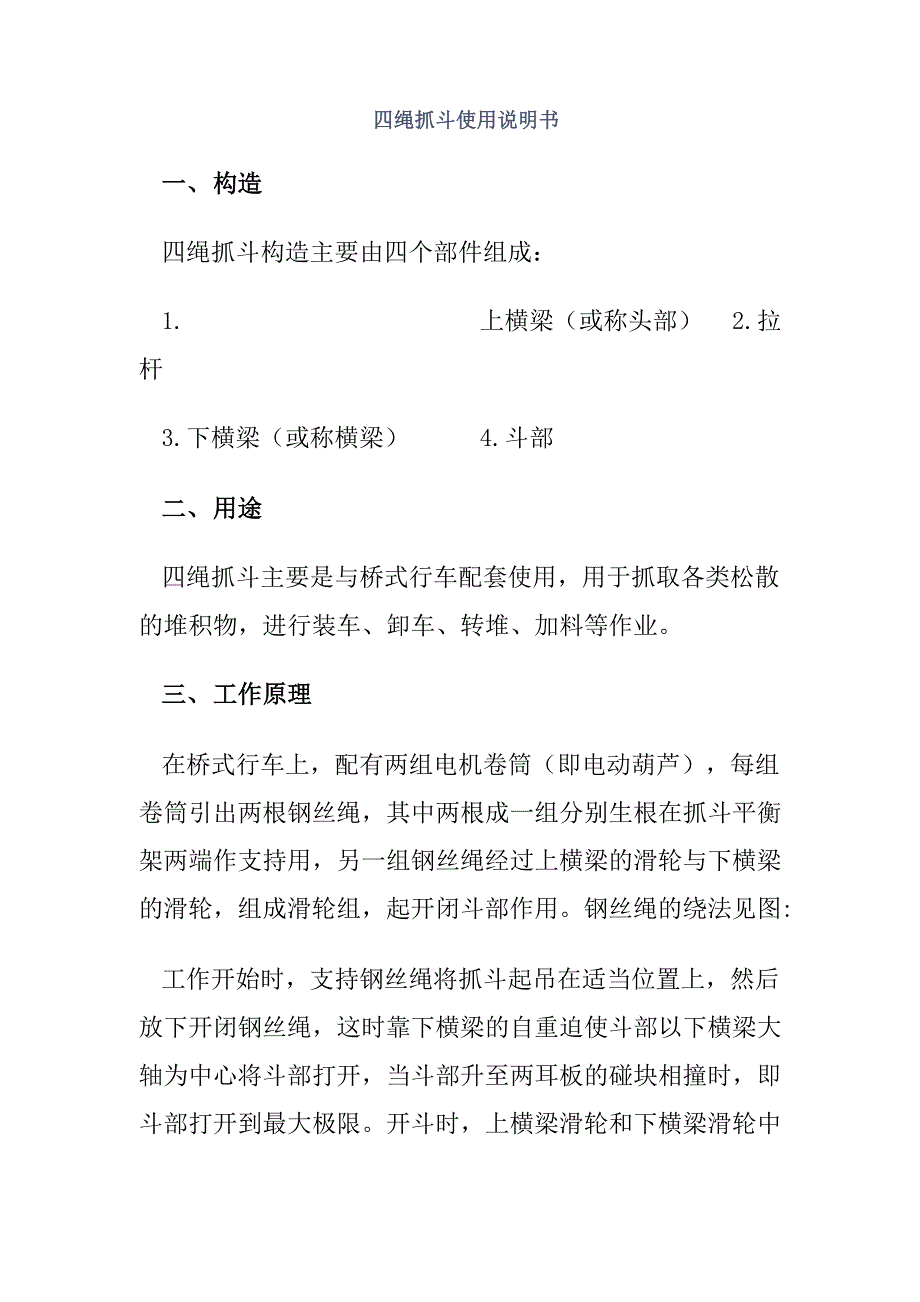

四绳抓斗使用说明书一、 构造四绳抓斗构造主要由四个部件组成：1. 上横梁（或称头部） 2.拉杆3.下横梁（或称横梁） 4.斗部二、 用途四绳抓斗主要是与桥式行车配套使用，用于抓取各类松散 的堆积物，进行装车、卸车、转堆、加料等作业三、 工作原理在桥式行车上，配有两组电机卷筒（即电动葫芦），每组 卷筒引出两根钢丝绳，其中两根成一组分别生根在抓斗平衡 架两端作支持用，另一组钢丝绳经过上横梁的滑轮与下横梁 的滑轮，组成滑轮组，起开闭斗部作用钢丝绳的绕法见图:工作开始时，支持钢丝绳将抓斗起吊在适当位置上，然后 放下开闭钢丝绳，这时靠下横梁的自重迫使斗部以下横梁大 轴为中心将斗部打开，当斗部升至两耳板的碰块相撞时，即 斗部打开到最大极限开斗时，上横梁滑轮和下横梁滑轮中 心距加大，然后支持钢丝绳落下，将已打开的抓斗，落在要 抓取的松散堆积物上面，再收拢开闭钢绳，将上横梁滑轮与 下横梁滑轮的中心距恢复到原来的位置，这样就完成了抓取 物料过程在闭合的斗部里已装满了物料，最后提升升闭钢 丝绳，整个抓斗亦被吊起，经行车移动到所需卸料场地上， 开斗卸下所取的物料四、使用维护事项1、 使用时，先去掉抓斗上的固定块使抓斗能升闭自如；2、 检查各油孔部位并将黄油注满；3、 检查各联接部位是否松劲，或松了，须先拧紧；4、 操作前将钢丝绳调整，使抓斗处于自由的平衡状态；5、 各种类型抓斗，适合抓取物料简介：① 轻型：例如U3、U47等型号，适合抓各种煤及煤粉、煤 灰粉状熟石灰、高炉渣等；② 中型：例如U2、U45、U50、U63等型号，适合抓锰矿、 铜精矿、锌精矿、铁、铅、锌烧结块、炉渣、砂、石灰、碎 石等；③ 重型：例如U1、U43、U48等型号，适合抓铁矿、镁矿、 铜矿、铅精矿、白云石、块状熟石灰等。
五、易损件1.拉杆头衬套 2.耳板衬套 3.横梁滑轮轴 4.头部滑轮轴 5.滑轮。
