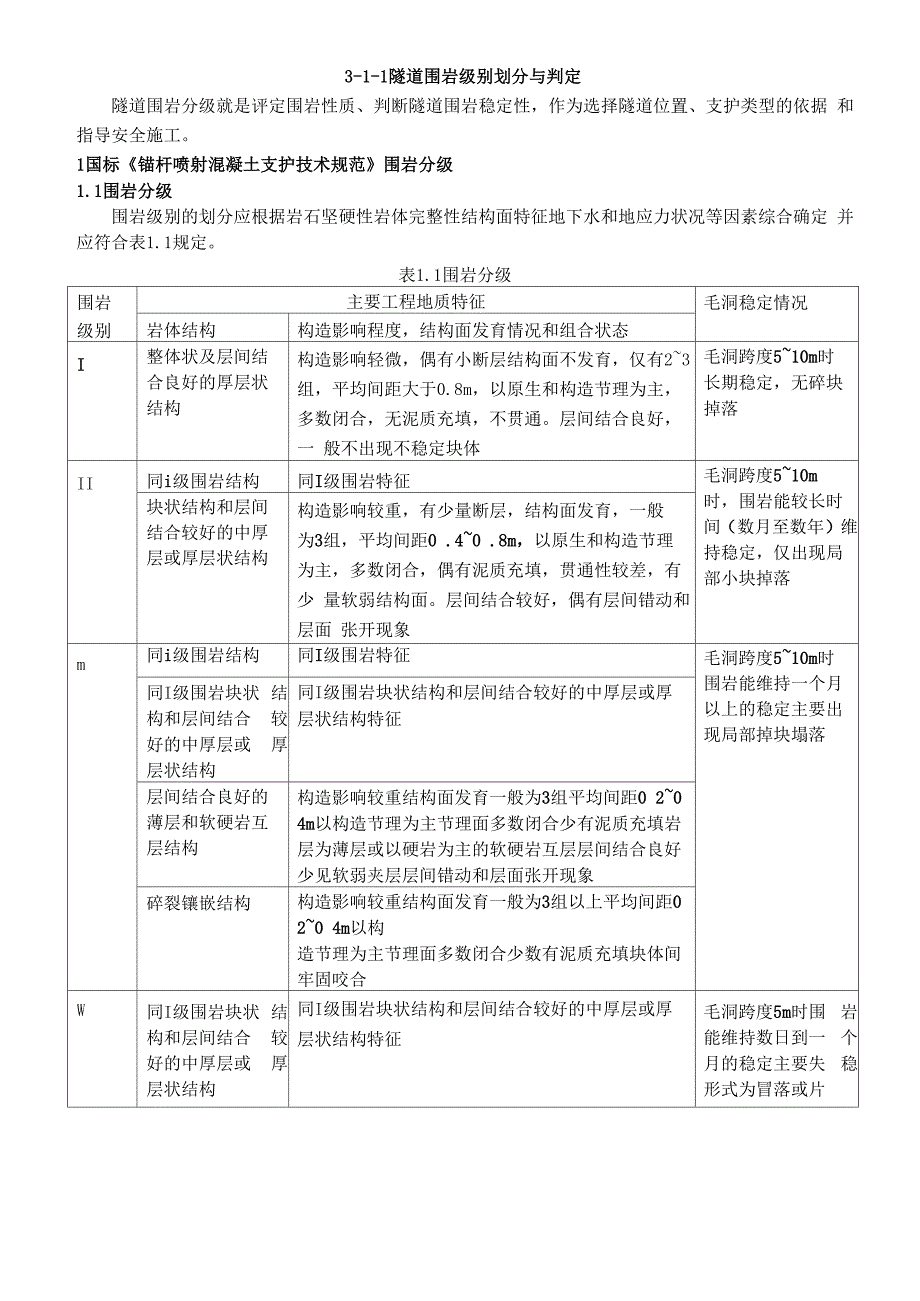

3-1-1隧道围岩级别划分与判定隧道围岩分级就是评定围岩性质、判断隧道围岩稳定性，作为选择隧道位置、支护类型的依据 和指导安全施工1国标《锚杆喷射混凝土支护技术规范》围岩分级1.1围岩分级围岩级别的划分应根据岩石坚硬性岩体完整性结构面特征地下水和地应力状况等因素综合确定 并应符合表1.1规定表1.1围岩分级围岩级别主要工程地质特征毛洞稳定情况岩体结构构造影响程度，结构面发育情况和组合状态I整体状及层间结 合良好的厚层状 结构构造影响轻微，偶有小断层结构面不发育，仅有2~3 组，平均间距大于0.8m，以原生和构造节理为主， 多数闭合，无泥质充填，不贯通层间结合良好，一 般不出现不稳定块体毛洞跨度5~10m时长期稳定，无碎块 掉落II同i级围岩结构同I级围岩特征毛洞跨度5~10m时，围岩能较长时 间（数月至数年）维 持稳定，仅出现局 部小块掉落块状结构和层间 结合较好的中厚 层或厚层状结构构造影响较重，有少量断层，结构面发育，一般为3组，平均间距0 .4~0 .8m，以原生和构造节理 为主，多数闭合，偶有泥质充填，贯通性较差，有少 量软弱结构面层间结合较好，偶有层间错动和层面 张开现象m同i级围岩结构同I级围岩特征毛洞跨度5~10m时围岩能维持一个月 以上的稳定主要出 现局部掉块塌落同I级围岩块状 结构和层间结合 较好的中厚层或 厚层状结构同I级围岩块状结构和层间结合较好的中厚层或厚 层状结构特征层间结合良好的 薄层和软硬岩互 层结构构造影响较重结构面发育一般为3组平均间距0 2~0 4m以构造节理为主节理面多数闭合少有泥质充填岩 层为薄层或以硬岩为主的软硬岩互层层间结合良好 少见软弱夹层层间错动和层面张开现象碎裂镶嵌结构构造影响较重结构面发育一般为3组以上平均间距02~0 4m以构造节理为主节理面多数闭合少数有泥质充填块体间 牢固咬合W同I级围岩块状 结构和层间结合 较好的中厚层或 厚层状结构同I级围岩块状结构和层间结合较好的中厚层或厚 层状结构特征毛洞跨度5m时围 岩能维持数日到一 个月的稳定主要失 稳形式为冒落或片散块状结构构造影响严重一般为风化卸荷带结构面发育一般为3组平均间距0 4~0 8m以构造节理卸荷风化裂隙为 主贯通性好多数张开夹泥夹泥厚度一般大于结构面 的起伏高度咬合力弱构成较多的不稳定块体帮层间结合不良的 薄层中厚层和软 硬岩互层结构构造影响严重结构面发育一般为3组以上平均间距 0 2~0 4m以构造风化节理为主大部分微张(0 5~1 0mm)部分张开(1 0mm)有泥质充填层间结合不良多数 夹泥层间错动明显碎裂状结构构造影响严重多数为断层影响带或强风化带结构面 发育一般为3组以上平均间距0 2~0 4m大部分微张 (0 5 1 0mm)部分张开(1 0mm)有泥质充填形成许 多碎块体V散体状结构构造影响很严重多数为破碎带全强风化带破碎带交 汇部位构造及风化节理密集节理面及其组合杂乱形 成大量碎块体块体间多数为泥质充填甚至呈石夹土 状或土夹石状毛洞跨度5时围岩 稳定时间很短约数 小时至数日注1围岩按定性分级与定量指标分级有差别时一般应以低者为准。
2本表声波指标以孔测法测试值为准如果用其他方法测试时可通过对比试验进行换算3层状岩体按单层厚度可划分为厚层大于0 5m中厚层0广0 5m薄层小于0 1m4 一般条件下确定围岩级别时应以岩石单轴湿饱和抗压强度为准当洞跨小于5m，服务年限小于10 年的工程确定围岩级别时可采用点荷载强度指标代替岩块单轴饱和抗压强度指标可不做岩体声 波指标测试5测定岩石强度做单轴抗压强度测定后可不做点荷载强度测定2铁路隧道围岩分级2.1铁路隧道围岩分级及其适用条件目前，我国铁路隧道采用的围岩分级如表2.1所示当用物探法测有弹性纵波速度时，可参照 围岩弹性纵波速度测定值确定围岩级别本分级适用于一般地质情况的隧道，对特殊地质条件的围 岩，如膨胀岩、盐岩、多年冻土等需另行考虑关于隧道围岩分级的基本因素和围岩基本分级及其 修正,可参照2.3内容确定表2.1 铁路隧道围岩分级围LU 石级别围岩主要工程地质条件围岩开挖后的稳 定状态(单线)围岩弹 性纵波 速度vn p (km/s)主要工程地质特征结构特征和 完整状态I极硬岩（单轴饱和抗压强度Rc>60MPa）：受地质构 造影响轻微，节理不发育，无软弱面（或夹层）； 层状岩层为巨厚层或厚层，层间结合良好，岩体完 整呈巨块状整 体结构围岩稳定，无坍塌，可能产生岩爆>4.5II硬质岩（Rc>30MPa）:受地质构造影响较重，节理 较发育，有少量软弱面（或夹层）和贯通微张节理， 但其产状及组合关系不致产生滑动;层状岩层为中 厚层或厚层，层间结合一般，很少有分离现象，或 为硬质石石偶夹软质岩石呈巨块或大 块状结构暴露时间长，可能 会出现局部小坍 塌；侧壁稳定；层 间结合差的平缓 岩层，顶板易塌落3.5〜4.5m硬质岩（Rc>30MPa）:受地质构造影响严重，节理 发育，有层状软弱面（或夹层），但其产状及组合 关系尚不致产生滑动；层状岩层为薄层或中层，层 间结合差，多有分离现象；硬、软质岩石互层呈块（石）碎（石）状镶嵌结构拱部无支护时可产生小坍塌，侧壁基本稳定，爆破震动过大易坍2.5〜4.0较软岩（Rc^15〜30MPa）:受地质构造影响较重， 节理较发育；层状岩层为薄层、中厚层或厚层，层 间一般呈大块状结 构W硬质岩（Rc>30MPa）:受地质构造影响极严重，节 理很发育；层状软弱面（或夹层）已基本破坏呈碎石状压 碎结构拱部无支护时，可 产生较大的坍塌， 侧壁有时失去稳 定1.5〜3.0软质岩（Rc^5®〜30MPa）:受地质构造影响严重， 节理发育呈块（石）碎（石）状镶嵌结构土体：1.具压密或成岩作用的黏性土、粉土及砂类 土2. 黄土（Q1、Q2）3. 一般钙质、铁质胶结的碎石土、卵石土、大块石 土1和2呈大块 状压密结构，3呈巨块状 整体结构V岩体：软岩，岩体破碎全极破碎；全部极软岩及全 部极破碎岩（包括受构造影响严重的破碎带）呈角砾碎石状松散结构围岩易坍塌，处理 不当会出现大坍 塌，侧壁经常小坍 塌；浅埋时易出现 地表下沉（陷）或 塌至地表1.0〜2.0土体：一般第四系坚硬、硬塑黏性土，稍密及以上、 稍湿或潮湿的碎石土著人、卵石土、圆砾土、角砾 土、粉土及黄土（Q3、Q4）非黏性土呈 松散结构，黏 性土及黄土 呈松软结构w岩体：受构造影响严重呈碎石、角砾及粉末、泥土 状的断层带黏性土呈易 埔动的松软 结构，砂性土 呈潮湿松散 结构围岩极易坍塌变 形，有水时土砂常 与水一齐涌出；浅 埋时易塌至地表<1.0（饱和状态的土<1.5）土体：软塑状黏性土、饱和的粉土、砂类土等注：层状岩层的层厚划分:巨厚层：厚度大于1.0m； 厚层：厚度大于0.5m，且小于等于1.0m；中厚层：厚度大于0.1m，且小于等于0.5 m； 薄层：厚度小于或等于0.1m。
2.3围岩分级的主要因素2.3.1围岩基本分级围岩基本分级应由岩石坚硬程度和岩体完整程度两个因素确定；岩石坚硬程度和岩体完整程度，应采用定性划分和定量指标两种方法综合确定岩石坚硬程 度可按表2.3.1-1划分岩体完整程度可按表2.3.1-2划分围岩基本分级可按表2.3.1-3确定表2.3.1-1 岩石坚硬程度划分岩石类别单轴饱和抗压强度Rc (MPa)代表性岩石硬质LU 石极硬LU 石Rc>60未风化可微风化的花岗岩、片麻岩、闪长岩、石英岩、 硅质灰岩、钙质胶结的砂岩或砾岩等硬岩300.75较完整结构面2〜3组，以构造型节理、层面为主， 裂隙多呈密闭型，部分为微张型，少有充填 物块状结构0.75NKv>0.55较破碎结构面一般为3组，节理及以风化裂隙为主， 在断层附近受构造影响较大，裂隙以微张型 和张开型为主，多有充填物层状结构、块 石、碎石状结 构0.55NKv>0.35破碎结构面大于3组，多以风化型裂隙为主，在 断层附近受构造作用影响较大，裂隙宽度以 张开型为主，多有充填物碎石角砾状结 构0.35NKv>0.15极破碎结构面杂乱无序，在断层附近受断层作用影 响大，宽张裂隙全为泥质或泥夹岩屑充填， 充填物厚度大散体状结构KvW0.15表2.3.1-3 围岩基本分级级 别岩体特征土体特征围岩弹性纵波速度（km/s）I极硬岩，岩体完整>4.5II极硬岩，岩体较完整； 硬岩，岩体完整3.5 〜4.5m极硬岩，岩体较破碎；硬岩或软硬岩互层，岩体较完整；较软岩，岩体完整2.5 〜4.0W极硬岩，岩体破碎；硬岩，岩体较破碎基破碎； 较软岩或软硬岩互层，且以软 岩为主，岩体较完整或较破 碎；软岩，岩体完整或较完整具压密或成岩作用的黏性土、粉 土及砂类土，一般钙质、铁质胶 结的粗角砾土、粗圆砾土、碎石 土、卵石土、大块石土、黄土（Q1、 Q2）1.5 〜3.0V软岩，岩体破碎至极破碎；全 部极软岩及全部极破碎岩（包 括受构造影响严重的破碎带）一般第四系坚硬、硬塑黏性土， 稍密及以上、稍湿、潮湿的碎（卵）石土、粗圆砾土、细圆砾 土、粗角砾土、细角砾土、粉土、 及黄土（Q3、Q4）1.0 〜2.0w受构造影响很严重呈碎石、角 砾及粉末、泥土状的断层带软塑状黏性土、饱和的粉土、砂类土等<1.0（饱和状态的土<1.5）2.3.2隧道围岩分级修正隧道围岩级别应在围岩基本分级的基础上，结合隧道工程的特点，考虑地下水状态、初始地应 力状态等必要的因素进行修正。
2.3.2.1地下水状态的分级宜按表2.3.2-1确定地下水对围岩级别的修正，宜按表2.3.2-2进行表2.3.2-1 地下水状态的分级级别状态渗水量[L/(min 10n)]I干燥或湿润<10II偶有渗水10 〜25m经常渗水25 〜125表2.3.2-2 地下水影响E勺修正一___---围岩基本分IIImWVw""■■■■■■---<_地下水状态分级 -.IIiimwVIIIiiwVwmiimwVw2.3.2.2围岩初始地应力状态，当无实测资料的，可根据隧道工程埋深、地貌、地形、地质、构造 运动史、主要构造线与开挖过程中出现的岩爆、岩芯饼化等特殊地质现象，按表2.3.2-3评估初 始地应力对围岩级别的修正宜按表2.3.2-4进行表2.3.2-3 初始地应力场评估基准初始地应力状 态主要现象评估基准(Rc/a )极高应力1.硬质岩：开挖过程中时有岩爆发生，有岩块弹出， 洞壁岩体发生剥离，新生裂缝多，成洞性差IHaX<42.软质岩：岩芯常有饼化现象，开挖过程中洞壁岩 体有剥离，位移极为显著，甚至发生大位移，持续 时间长，不易成洞高应力1.硬质岩：开挖过程中可能出现岩爆，洞壁岩体有 剥离和掉块现象，新生裂缝较多，成洞性较差4〜72.软质岩：岩芯时有饼化现象，开挖过程中洞壁岩 体位移显著，持续时间较长，成洞性差注：Rc为岩石单轴饱和抗压强度(MPa)； a 为最大地应力值(MPa)。
max表2.3.2-4 初始地应力影响的修正围岩基本分级修正级别 初始地应力状态、IIImwV极高应力IIIm或wVw高应力IIImw或Vw注：①围岩岩体为较破碎的极硬岩、较完整的硬岩时定为III级；围岩岩体为完整的较软岩、较完整 的软硬互层时定为W级；②围岩岩体为有些地方的极硬岩、较破碎及破碎的硬岩时定为W级；围攻岩岩体为完整及较完 整软岩、较完整及较破碎的较软岩时定为V级2.3.2.3隧道洞身埋藏较浅，应根据围岩受地表的影响情况进行围岩级别修正当围岩为风化层时， 应按风化层的围岩基本分级考虑；围岩仅受地表影响时，应较相应围岩降低1〜2级岩体完整程度的定性划分名称结构面发育程度主要结构面的结合程度主要结构面类型相应结构类型组数平均间距(m)完整1〜2>1.0好或一般节理、裂隙、层面整体状或巨厚层结构较完整1〜2>1.0差节理、裂隙、层面块状或厚层状结构2〜31.0 〜0.4好或一般块状结构较破碎2〜31.0 〜0.4差节理、裂隙、层面、 小断层裂隙块状或中厚层 结构>30.4 〜0.2好镶嵌碎裂结构一般中、薄层状结构破碎>30.4 〜0.2差各种类型结构面裂隙块状结构<0.2一般或差碎裂状结构极破碎无序很差散体状结构注：平均间距指主要结构面（1〜2组）间距的平均值。
