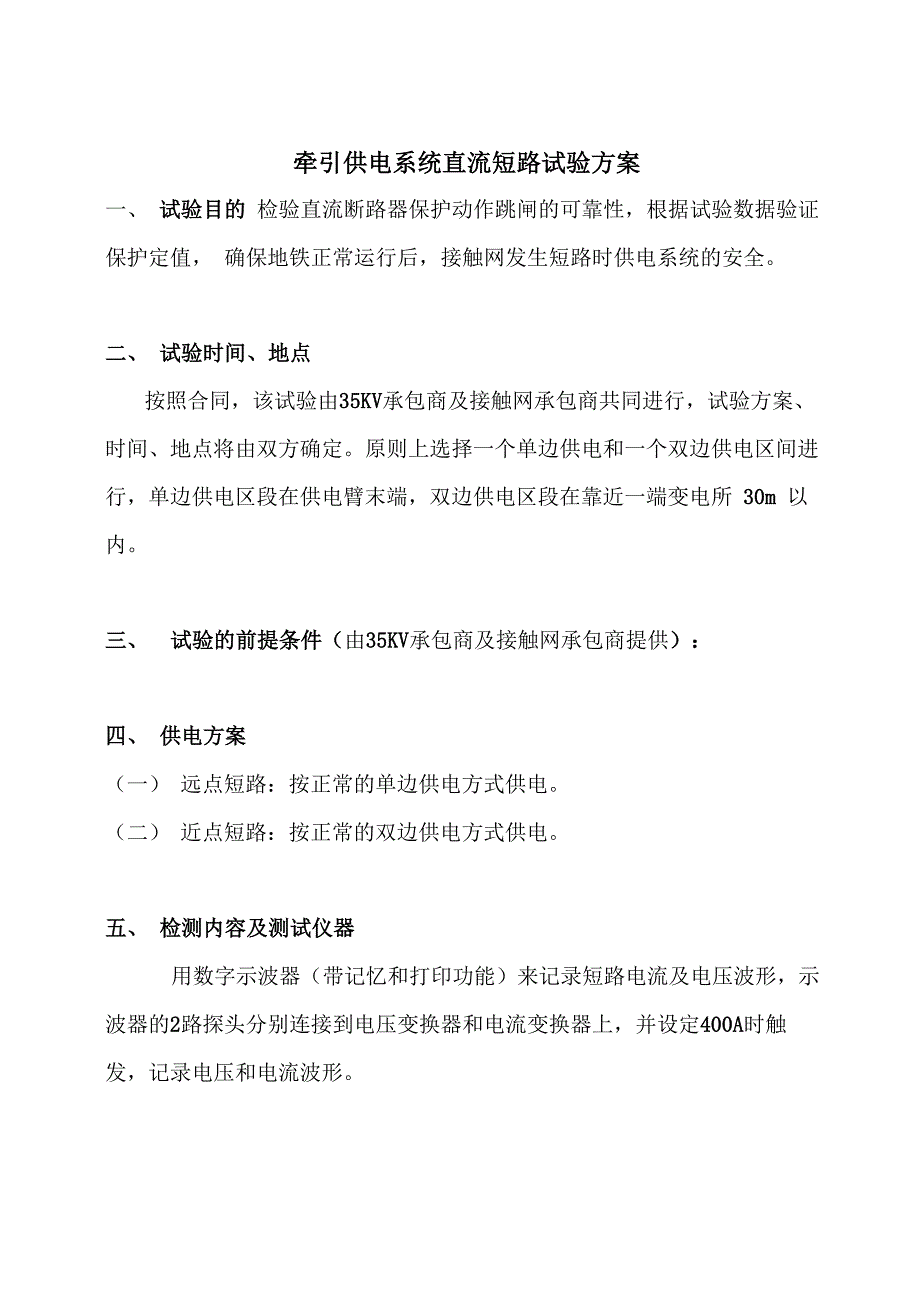

牵引供电系统直流短路试验方案一、 试验目的 检验直流断路器保护动作跳闸的可靠性，根据试验数据验证保护定值， 确保地铁正常运行后，接触网发生短路时供电系统的安全二、 试验时间、地点按照合同，该试验由35KV承包商及接触网承包商共同进行，试验方案、 时间、地点将由双方确定原则上选择一个单边供电和一个双边供电区间进 行，单边供电区段在供电臂末端，双边供电区段在靠近一端变电所 30m 以 内三、 试验的前提条件（由35KV承包商及接触网承包商提供）：四、 供电方案（一） 远点短路：按正常的单边供电方式供电二） 近点短路：按正常的双边供电方式供电五、 检测内容及测试仪器用数字示波器（带记忆和打印功能）来记录短路电流及电压波形，示 波器的2路探头分别连接到电压变换器和电流变换器上，并设定400A时触 发，记录电压和电流波形六、安全措施（一）为了防止烧损正线接触网导线，在接触网上需采用并联过渡导线的方 式，接地线与钢轨连接时，需对钢轨进行除绣处理，且连接牢固二）为防止短路时保护拒动，造成设备损坏，必须有一操作人员在直流开关柜旁，听从试验指挥人员的命令，及时手动分闸以保护设备三）短路试验后需对直流断路器触头进行检查，检查触头是否受损。
四）装设接地线时，需先接钢轨，后接导线（辅助导线），拆除时顺序相 反，操作人员需穿绝缘靴、戴绝缘手套七、试验方案（具体试验方案由35KV承包商及接触网承包商提供）（一） 接触网承包商在接到停电命令后，经验电接地后，安装临时短路用辅 助导线二） 将接地线上端移到辅助导线上三） 接地线挂好，确认无误后，作业人员远离短路点 20 米以外，并做好安全防护后，向短路试验指挥人员报告，并监视短路点三） 变电所向接触网送电四） 记录短路电流及电压波形五） 短路试验指挥人员确认接触网已停电，接触网承包商作业人员拆除短 路辅助导线及接地线八、人员安排方案待定）九、需要配合的部门以及工作人员数量（一） 35KV承包商：对直流断路器进行操作，记录、分析试验数据二） 接触网承包商：对接触网进行相应的操作三） OCC：负责总协调，发布有关停、送电命令四） 所需工作人员：约15人十、总结试验现场负责人填写评估表，记录试验时的情况，试验完毕由组织部门 组织参加试验的人员开会，全面总结试验工作，并将总结报告及填写后的评 估表在总结会议后3天内交综合联调工作组联调及演练项目联调及演练时间年 月 日联调及演练地点联调及演练内容联调及演练结果评估调试及演练存在问题整改措施组织部门签字：年 月 日附表：综合联调及演练评估附表：试验数据及数。
