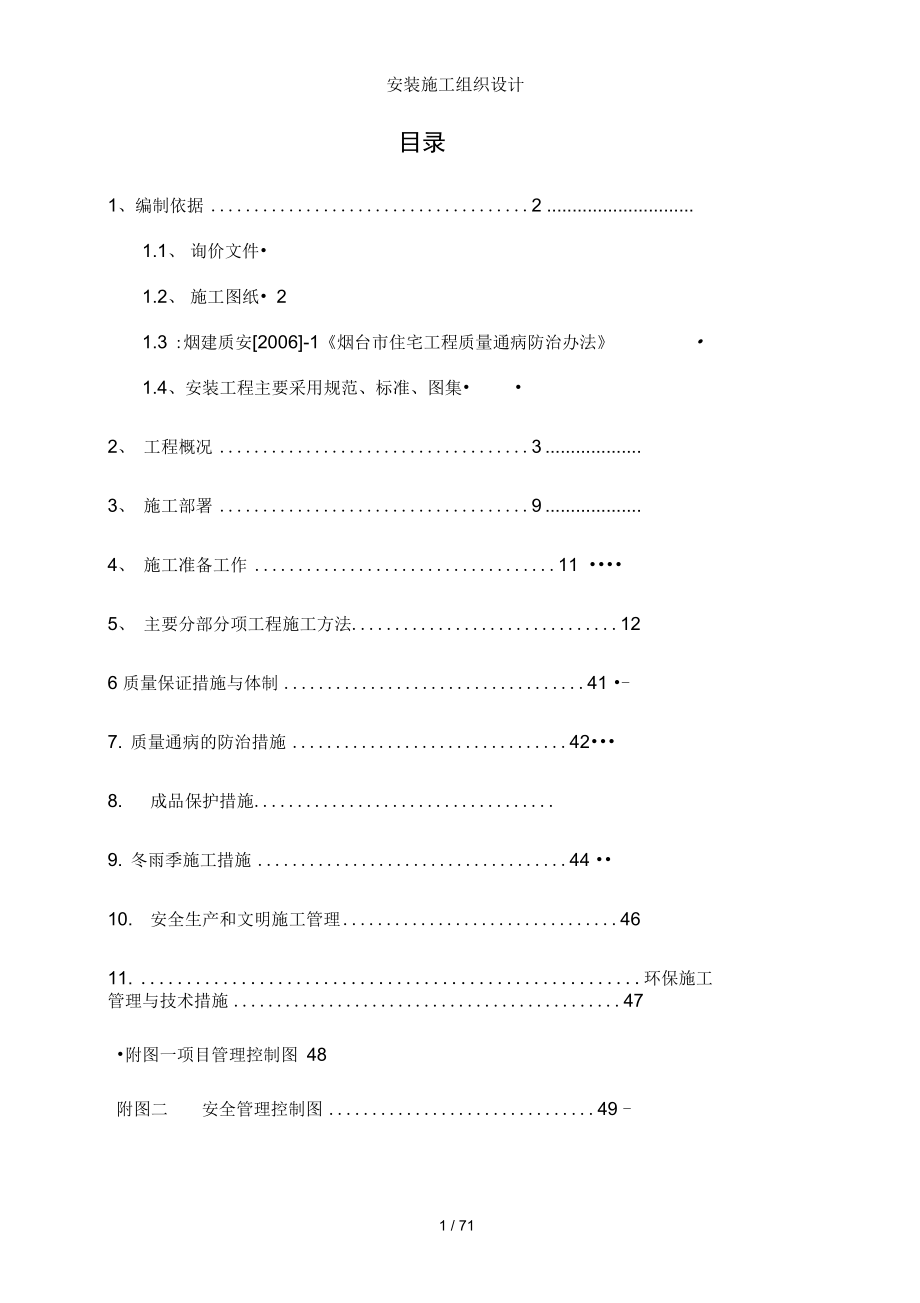

安装施工组织设计目录1、编制依据 2 1.1、 询价文件•1.2、 施工图纸• 21.3 :烟建质安[2006]-1《烟台市住宅工程质量通病防治办法》 •1.4、安装工程主要采用规范、标准、图集• •2、 工程概况 3 3、 施工部署 9 4、 施工准备工作 11 ••••5、 主要分部分项工程施工方法 126 质量保证措施与体制 41 •-7. 质量通病的防治措施 42•••8. 成品保护措施 9. 冬雨季施工措施 44 •• 10. 安全生产和文明施工管理 4611. 环保施工管理与技术措施 47•附图一项目管理控制图 48附图二 安全管理控制图 49 -22 / 711、编制依据1.1 、询价文件1.2 、施工图纸： 电气、给排水与暖通空调图纸1.3 ：烟建质安 [2006]-1 《烟台市住宅工程质量通病防治办法》1.4 、安装工程主要采用规范、标准、图集： ： 《高层民用建筑设计防火规范》 GB50045-2005 年版 《建筑设计防火规范》 GB50016-2006 《供配电系统设计规范》 GB50052-2009 《低压配电设计规范》 GB50054-95 《民用建筑电气设计规范》 JGJ16-2008 《 10KV 与以下变电所设计规范》 GB50053-94 《建筑照明设计标准》 GB50034-2004 ； 《建筑物防雷设计规范》 GB50057-94（2000 版 ） 《火灾自动报警系统设计规范》 GB50116-98 《人民防空地下室设计规范》 GB50038-2005 《人民防空工程设计防火规范》 GB50098-2008 《公共建筑节能设计标准》 GB50189-2005 《综合布线系统工程设计规范》 GB50311-2007 《民用闭路监视系统工程技术规范》 GB50198-94 《有线电视系统工程技术规范》 GB50200-94 《视频安防监控系统工程设计规范》 GB50395-2007《安全防范工程技术规范》 GB50348-2004 《电子信息系统机房设计规范》 GB50174-2008《智能建筑设计标准》 GBT50314-2006 《建筑给水排水设计规范》 GB50015-2003 （ 2009 年版） 《室外给水设计规范》 GB50013-2006 《室外排水设计规范》 GB50014-2006《二次供水设施卫生规范》 GB1705-97 《住宅设计规范》 GB50096 － 1999 （ 2003 年版）《住宅建筑规范》 GB50368 － 2005 《工程建设标准强制性条文 -房屋建筑（设备） 》（2009 年版） 《全国民用建筑工程设计技术措施 -给水排水》 （2009 年版 ） 《高层民用建筑设计防火规范》 GB50045-95 （2005 年版） 《自动喷水灭火系统设计规范》 GB50084-2001 （ 2005 年版） 《汽车库、修理库、停车场设计防火规范》 GB50067-97 《火灾自动报警系统设计规范》 GB50116-98 《建筑灭火器配置设计规范》 GB50140-2005 《大空间智能型主动喷水灭火系统设计规范》 DBJ15-34-2004 《气体灭火系统设计规范》 DB50370-2005 《采暖通风与空气调节设计规范》 GB50019-2003 《集中采暖住宅分户热计量系统设计与安装》 DBJT14-7-2002（ 山东省 ）《全国民用建筑工程设计技术措施 （暖通空调 动力 ）》 2009 版 《实用供热空调设计手册》 （第二版 ）2 、工程概况本工程设计包括以下强电系统 :220/380V 配电系统、应急电源系统、照明系统； 建筑物防雷、接地系统与安全措施；本工程设计包括以下弱电系统 :安全技术防范系统， 有线电视系统， 综合布线系统， 可视对讲系统，信息发布系统、公共广播系统、智能照明系统、电房管理系统， 智能化系统集成，机房工程。
火灾自动报警系统，紧急广播系统（消防电气系统见专篇）室外中、高压送电线路与变配电所不在我公司设计范围内；弱电系统分施工设计 阶段与深化设计阶段，其深化设计阶段由专业单位提供变配电所低压出线幵关 由变配电所设计单位设计，其保护整定应可靠的保护由我公司设计的低压出线线 缆本工程负荷有动力，照明，空调、与附属设备等人防区负荷分级另详人防篇本工程电气安装容量为 _12289_Kw，计算容量_8594_kW，变压器总安装容量 9350kVA确定本工程的供电电压等级为 10KV，在地下室设置高压幵关房，要求 电业提供一路10KV电源另设置柴油发电机作为备用电源另外通讯，安保，消防等机房均需配备一定容量的不间断电源，以保证主机的安 全运行和数据的不丢失专变与公变配电房设置在地下一层；当变电房与上、下或贴邻的为居住、办公房 间仅有一层楼板或墙体相隔时，变电房内采取屏蔽降噪等措施一级曲采用双路电源供电，其中消防水泵、消防风机、消防电梯和消防控制中 心在末端自动切换消防应急电源由柴油发电机应急母线供电，非消防备用电源 由柴油发电机备用母线供电，备用母线和应急母线之间的断路器平时处于断幵位 置，消防时切断，平时可以手动/自动合闸。
动力照明配电箱、控制箱按需要选用挂墙式、落地式与嵌入式箱，墙内暗装；幵 关插座选用86系列，墙内暗装不超过30KW的电动机直接启动，其余电机采用星角或软启动器启动消防泵、 喷淋泵除现场手动控制外，还可通过碎玻按钮、压力幵关或消防中心联动柜自动 控制；消防风机除现场手动控制外，还可通过防火阀或消防中心联动柜自动控制； 潜水泵除现场手动控制外，还可通过液位自动控制；电梯等机电一体化设备自带 控制设备抑制谐波措施：在低压电容补偿柜内设置 14% 电抗器 住宅配电干线：住宅配电干线从公变低压房穿金属桥架引出至各住宅强电井内； 线缆的选择：非消防配电干线选用阻燃铜芯交联铜芯电缆；非消防支线采用阻燃 铜芯铜芯电线；消防负荷供电干线选用阻燃铜芯交联铜芯电缆；消防负荷末端支 线选用 A 类耐火铜芯塑料电线穿金属电线管明敷 /暗敷或金属桥架、 线槽明敷， 穿 管暗敷设时，不燃烧体保护层厚度不小于 30mm ；明敷设时外涂防火漆；竖井处 用金属桥架保护桥架、线槽、线管穿越楼板与隔墙处均用防火胶泥封堵；穿越 人防地下室防护结构的线路在穿越处作防护密闭处理本工程主干电缆均采用五芯电缆敷设，另沿主干桥架与电气竖井敷设 ZRBV 作为PE线；PE线规格不小于最大相线的1/2 o照度标准按现行国家标准《建筑照明设计标准》执行。
主要场所照明功率密度值按现行国家标准《建筑照明设计标准》 GB50034-2004 执行有装修处，将有机结合装修设计，确定照明方式与灯具形式应急照明设计见消防专篇 ，建筑物另设景观照明本工程按第二类防雷建筑设计1 ．防直击雷措施：(1) 在屋面设置由避雷短针和避雷网混合组成的接闪器， 避雷网由在女儿墙暗装的 避雷带和屋面结构主筋组成，并在整个屋面形成不大于 10MX10M 或 12MX8M的网格(2) 利用砼柱主筋作引下线，相邻两条引下线的平均间距不大于 18M 3) 利用砼基础作自然接地体防雷接地、安全接地、工作接地共用接地体，接地 电阻不大于 1 欧4) 屋面的金属物与屋面防雷装置连接2．防侧击雷措施：(1) 由 45 米起隔层利用建筑物圈梁内结构主筋设置一圈均压环2) 由 45 米起外墙上的金属栏杆、金属门窗等较大的金属物直接或通过金属门窗 埋镀锌铁与防雷装置连接3) 竖直敷设的金属管道与金属物的顶端和底端与防雷装置连接 3．防感应雷与雷电波侵入措施：(1) 凡进出建筑物的铠装电缆金属外皮， 金属线槽和金属管道在进出建筑物处就近 与防雷接地装置连接2) 变压器高低压侧各相装设避雷器。
4．防雷击电磁脉冲措施：(1) 各层配电箱与重要设备配电箱进线或跨越防雷区的线路装设电涌保护器并在 防雷区分界处作等电位连接2) 系统、 有线电视系统和电脑系统等弱电系统的强电， 弱电进线端装设电涌 保护器3) 信息设备置于安全磁场强度区内5．低压供电采用 TN—S 接地系统，所有用电设备非带电的金属外壳构架均应与 专用保护线作可靠的电气连接6．预留地极引出线用于接地电阻测量和电气安全接地7 .在总配电房处设总等电位联接端子盒， 将各局部等电位联接端子盒、 各PE线,建筑主筋、各种金属管道等金属部件，都接到总等电位连接端子盒上在各设备 机房内设局部等电位联接端子盒， 将PE线，建筑主筋、各种金属管道等金属部件， 都接到局部等电位连接端子盒上公寓式办公楼内的卫生间应设局部等电位联结8 .移动式设备的电源插座线路均带漏电保护，其动作电流为 30mA在层总配电箱中装设300mA的防电气火灾漏电保护装置消防电气专篇1防护等级：本工程为二类防火建筑火灾自动报警系统的保护对象分级为 二级2系统由触发器件、火灾报警装置、火灾警报装置、图形显示装置、漏电报警装置、 可燃气体探测装置、气体灭火装置、大空间喷淋灭火装置以与其他一些辅助功能 的装置组成。
3火灾自动报警系统设计范围： 火灾自动报警系统、消防联动控制系统、火灾应急 广播系统、火灾警报装置与消防通信、 应急照明控制与消防系统接地、电气火灾报警、可燃气体报警4消防控制室设在 地下层,其入口处设置明显的标志；隔墙的耐火极限不低于 2h, 楼板的耐火极限不低于1.5h,并与其他部位隔幵和设置直通室外的安全出口5消防控制室内设有火灾报警控制器、 消防联动控制台、应急广播设备、中央电脑、CRT显示器、打印机、电梯运行监控盘与消防专用总机、 UPS电源设备等6消防控制室内设有直接报警的外线自动报警系统1本工程为控制中心报警系统，对全楼的火灾信号和消防设备进行监视与控制2电梯机房、风机房、水泵房、变配电房、各梯厅等处设置感烟探测器3在地下停车场、厨房和锅炉房设置感温探测器；防火卷闸两侧、电气主设备房、 发电机房和发电机房储油间等需要气体灭火的场合设置感烟探测器和感温探测器 组厨房还需设置可燃气体探测器4点型感温探测器、感烟探测器、可燃气体探测器的设置要满足 《火灾自动报警系统设计规范》GB 50116-98 的要求5在本建筑每个防火分区的公共走道 、楼梯入口 、值班室 等处设置手动报警按钮，在同一防火分区的任何位置到最邻近的一个按钮的距离不大于 30m。
6在消火栓箱内设置消火栓按钮7火灾自动报警控制器可接收感烟、 感温、可燃气体等的火灾报警信号与水流指示器、检修阀、湿式报警阀、手动报警按钮、消火栓按钮等的动作信号；还可接收 排烟阀、加压阀的动作信号给排水系统 设计项目范围：建筑用地红线内的室外给排水系统、 室内给排水系 统、室内外消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置， 以与各系统所需的设备用房室内外消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置 详消防设计说明专篇建筑室内给水排水设计（一）生活给水系统1、 水源本工程供水水源为市政自来水2、 给水用水量本项目最高日总用水量为 1972.58m 3/d，最大时用水量为196.42m 3/h3、 室内给水系统根据建筑高度、水源条件、防二次污染、节能和供水安全原则，给水系统设计 如下：（1）给水系统竖向分区的压力控制参数为：各区最不利点的出水压力不小于 0.1Mpa，最低用水点的最大静水压力（0流量状态）不大于0.45Mpa住户的供 水方式采用每层集中抄表供水， 给水主立管与每户分表设于水管井内， 再引支管沿 地面入户，至户内每个用水点当入户管的水压大于 0.35Mpa 时，在入户水表前 设支管减压阀。
本工程别墅与住宅六层以下和地下室由市政直接供水， 住宅塔楼由地下室无负 压供水系统加压供水生活热水系统 住宅部分采用太阳能辅助电加热热水器， 向厨房和卫生间供应热水， 太阳能集 热板设在每户南面的阳台外墙上， 热水器设于阳台内 并按当地建设部门要求本项 目 50% 的住户安装太阳能热水器，其余住户预留位置，由住户自行安装管材管材、接口与敷设方式 室内生活给水系统的干管、立管采用钢塑管，管道接口采用丝扣或卡箍连接； 支管采用 PP-R 冷水管，管道接口采用热熔连接室内生活热水支管采用 PP-R 热 水管，管道接口采用热熔连接塔楼管道敷设要求：卫生间、厨房内的管道暗装； 穿越前室、厅房的管道埋在地板找平层内暖通系统采暖系统本工程采暖系统为集中供热系统，由市政热力管网引入，沿各主楼夹层至管道井引入各楼层，分高低区， 1-16 层为低区， 17-32 层为高区，立管采用无缝钢 管，在各层由管井内引入户内分集水器室内采暖为地暖， 管线采用 PE-X 管沿地 面敷设通风系统地下车库 按6次/h换气设计排风与排烟系统，同时按不小于 3次/h设置机械补风系统设备用房设置机械通风系统车库通风采用风机通风方式。
住户的厨房通风按目前厨房大小，常规通风量预留厨房排油烟井（由建筑专 业设置），至主楼屋顶排至室外裙楼厨房通风需配合专业厨房厂家做目前厨房大小，常规通风量预留厨房排风井，排油烟井，补风井厨房井道均在建筑内，至裙楼屋顶排至室外 .3、施工部署3.1、施工目标根据安装工程的总体质量、环境、职业健康安全目标原则，并结合安装工程的实际情况制定质量、环境、职业健康安全目标如下表 3.1 :采暖安装工程质量、环境、职业健康安全目标 表3.1序号类另总体目标安装工程的目标备注1质量目标工程一次交验合格率100% ,安装工程检验批一次交 验合格率100%2环境 保护 目标噪声投诉处理率100% ;噪声投诉率年平均降低 率20%、争取降低 30%搅拌站封闭率100% ; 易飞扬材料入库率现场加工库房封闭率100%以尽量降低现场 噪声，并尽量减少楼层 官材加工里，安装工程 的噪声投诉处理率100% ;安装工程的噪声 投诉率年平均降低3职 业 健 康 安 全严格控制死亡、重伤、 火灾、设备等重大事故 和职业病的发生；事故 负伤频率控制在1.5 %无业主、社会相关方和30%、争取降低40% ;杜绝安装工程中死亡事 故和职业病的发生； 安装工程中的轻伤事故 频率控制在1%0以内；W 员工的重大投诉;3.2、施工组织机构制定本工程的安装工程施工组织机构框图如下图 3.2 :安装工程施工组织机构 图3.2技术负责人1 r电气工长管道工长暖通工长质检员X专业施工班组3.3、施工进度计划安排根据本工程的安装部分的实际情况，结合土建的进度要求，制定施工进度目标见土建进度计划。
为了确保该工程保质保量的按计划进行，必须组织一支强有力的技术过硬的施 工队伍，并保证有良好的设备和施工机具具体计划如下：表3.4 （ 1）劳动力计划见土建劳动力计划表3.4 （ 2） 施工机具序号名称规格型号数量功率产地备注1交流焊机B*3-500 （或300）4台16KW上海2套丝机Z3T-R44台3KW杭州3台钻DP-252台1.5KW杭州4冲击钻TE-24 、 TE-4212台上海5电钻6-13mm4台上海6电动试压泵SY -52台山西7弯管机SY M-3A2套8切割机J3G2-4004台表3.4 (3)主要检测和试验设备序号名称规格型号序号名称规格型号1游标卡尺0.02mm/0-30042钢卷尺203压力表64、施工准备工作4.1、 施工平面布置本工程的施工平面布置由土建平面布置图配置4.2、 现场作业条件准备 主要现场作业条件准备工作，(见表4.2)安装工程的主要现场作业条件准备工作 表4.2工作内容基本要求完成时间负责人员备注工作内容基本要求完成时间负责人员备注堆场设置在安装工程施工以前，先在 现场设置好材料堆场，以便 于能够与时让材料进场安装工程幵工、八 刖材料员组织材料进场在安装工程施工前，组织材料进场，便于作好安装工程施工的准备安装工程幵工、八 刖材料员安全与技术交底正式图纸到场，工人进场技术负责人施工材料到场工长安装配合土建主体结构、砌体、 抹灰施工、卫生间防水施工工长系统调试安装工程施工完毕工程竣工验收、八 刖技术负责人4.3、技术措施准备 主要技术措施准备工作见下表 4.3安装工程的主要技术措施准备工作 表4.3工作内容基本要求完成时间负责部门/人员备注施工方案编制在安装工程正式施工以前，先安排专人编制安装施工方案；安装工程幵工前技术负责人工作内容基本要求完成时间负责部门/人员备注技术交底项目部技术负责人将安装施工方案向主要管理人员交底安装工程幵工前技术负责人针对分项工程，在其正式施工以前进行专门的技术交底分项工程施工前技术负责人现场工长向作业班组进行交 底分项工程施工前工长5、主要分部分项工程施工方法5.1、电气工程主要施工工艺一、 关键施工技术本专业的施工技术关键主要有钢管敷设、管内穿线、配电箱、柜安装、灯具、幵关、插座安装、电缆敷设、桥架安装、防雷接地系统安装、送配电调试等。
二、主要施工程序桥架支、吊托架安装检查、验收电缆槽、桥架安装电气装置设备安装电气装置检查、接线单回路调试单机运行系统调试、系统运行联合调试全系统运行交工验收、竣工报告等电位连接、接地接地端子安装接地测试等电位测试三、主要施工方法与技术措施1、预留预埋、电气配管所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续1)工艺流程:a、现浇混凝土墙体上的电盒预留可随结构施工直接将盒子安装到位,所有幵关、插座盒预留时标咼宜比设计标咼咼 2cm为了控制盒与墙面距离，施工时可根据墙体保护层厚度和电盒尺寸，利用钢筋套子与墙体钢筋采用绑接固定，通过墙体模板与钢筋套子将电盒夹紧夹牢，以防盒子移位具体做法见下图：0焊^钢筋套子].[JL|与墙筋绑接或可选用a.煨弯法b.直上法c.煨灯叉弯法图二b、墙体管进顶板做根据管子材质、板厚和灯位的位置不同,c、现浇混凝土楼板与隔墙间的配管主要有两种： 上引管和下引管，如图(a)、(b)所示d2、钢管施工要求:（1 ）、固定间距：明配管应排列整齐，固定点的距离应均匀；管卡与终端、转弯中点、电气器具或接线盒边缘的距离为 150-500mm ，中间的管卡最大间距应符合下表规定：管内径（mm ）官卡最大间距（m ）20以下1.025-401.550以上2.0（2 ）、钢管布线施工时，应使用套管焊接连接，套管长充不小于连接管外径的 2倍，接口处焊接牢固(3)、钢管的弯曲半径不小于管外径的 6倍。
当线路直线段的长度超过 30m或一个直角弯超过15米、三个直角弯超过 8米时，均应装设接线盒3、电气配管(1 )、所有配管工程必须以本工程设计图纸为依据， 不得随意改变管材材质、设计走向、连接位置根据现场情况，如果需改变位置走向的，应与时取得设计 院认可，办理有关变更手续配合土建结构浇筑时预埋管与后砌墙时的配管，要与时紧根土建进度，不得漏配少配确保配管质量本工程镀锌钢管的连接方式：采用套丝管箍连接，专用接地线卡跨接接地，如图所示ZR-BV-4mm接地专用线—接地专用卡电管接地跨接示意图由于本工程建筑面积大，结构施工时存在大量的后浇带，当钢管管路敷设到 建筑物的后浇带时，一般应设补偿盒在补偿盒的侧面一长孔，将管端插入长孔 内，管可在长孔内伸缩，而另一端与接线盒固定，如下图所示：线管经过后浇带补偿装置示意图(2)、接线盒与配电箱的预埋现浇混凝土柱、墙、楼板上的接线盒预埋采用带耳朵后幵盖的深型接线盒， 先定位，再配管，配管时将插入接线盒的管端向模板面煨弯，保证接线盒紧贴模 板.管口有效封堵后，接线盒内装入锯木屑，以防止砂浆进入接线盒，最后盖上接线 盒后盖，并在模板上做出标记暗装在墙体等部位的箱、盒、管，必须密切配合土建预埋或预留孔洞，对于大尺寸安装配电箱，必须事先向土建专业提供详细的预留孔洞尺寸图。
3)、砌体配管与明装配电箱的安装加气砼砌体内的安装配管：砌体前配合土建先配管，由土建砌筑时将穿线管砌进去；预留孔洞：将桥架、线槽等穿墙的洞口尺寸提供给土建，在砌筑时，将洞口 留出；明装配电箱在空心砖墙处挂装：采用对拉螺杆进行固定，预留出螺丝接头, 待粉刷完工后进行配电箱的安装四、防雷接地1、防雷接地施工本工程为二级防雷，共用接地在屋顶采用？10热镀锌圆钢作避雷带接闪器混凝土内用作接地焊接的钢筋搭接长度、倍数应按国家规范执行，用做防雷 引下线的结构主筋应用统一颜色做好明显的标识建筑物内的设备（如喷淋泵、消防泵等）、管道、电缆桥架等主要金属物，应 与接地装置或等电位带相连；金属管道在进出建筑物处就近与接地装置相连引下线：利用结构剪力墙内，柱内两根直径不小于 16mm的主筋上下焊通，作引下线引下线间距不大于 18m o2、防雷电感应在建筑物内设置防雷接地预埋件，建筑内的设备、管道、构架、电缆金属处皮 等主要金属物，应就近与防雷接地预埋件相连3、防雷电波侵入进出建筑物的各种线路与管道，采用全线埋地引入（出） ，在入户端将电缆金属外皮、金属管道、金属套管等与室外墙上的预埋件相连4、均压网利用地下室结构板或剪力墙内两根水平钢筋焊通，形成均压网，各引下线与均压网相连。
5、接地装置利用结构桩基内多根（两根以上）主筋上下焊通，同时利用地下室底部结构梁 或底板内两根主筋与锚杆桩焊通作接地装置，防雷接地与强弱电电气设备共用基 础接地装置，冲击接地电阻要求不大于 1欧姆基础施工完毕后，实测各引下点的接地电阻值，如不满足要求，应由室外预埋件外引人工接地体6、等电位联结总等电位联结：总等电位联结板将变配电所的 PE母排、各进出建筑的电缆金属 外皮、金属管道、建筑物的金属结构、与防雷预埋件均应与总等电位联结板连接 局部等电位联结：分别在卫生间、桑拿房、淋浴间、游泳池设局部等电位联结7、各避雷带、避雷网、均压环、防雷引下线、接地预埋件、接地装置等必须相 互连接，连接点均为焊接，焊接应满足焊缝长度的要求，外露防雷装置做防腐处 理具体见示意图: _焊接长度不小于6D五、盘柜安装盘柜安装施工工艺流程如下图所示落地式配电箱采用 XL-21型箱体，安装于10#槽钢底上；挂墙式配电箱、控 制箱底边距地1.4m，住宅用户配电箱底边距地 1.7m配电箱、柜安装前应对箱体进行检查，箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，箱内元件安装牢固，导线排列整齐，压接牢固，并有产品 合格证。
配电箱、柜安装时应对照图纸的系统原理图检查，核对配电箱内电气元件、规格名称是否齐全完好暗装箱体在土建施工是预留孔洞，各箱备用回路从箱顶安装施工组织设计 到该层楼板底或梁底间的墙内预留 SC20 或 PVC25 管一根， 并在管顶做暗装出线 盒暗装配电箱安装时，预先了解墙面粉刷层厚度，使盘面板紧贴墙面，横平竖 直明装箱采用金属膨胀螺丝固定在阳台等潮湿场所装设的配电箱采取有效的 防水措施消防配电箱在电气竖井、配电室、风机房等设备房间外面安装时，其 外壁刷防火涂料保护电线管进配电箱开孔要排列整齐，用开孔钻开孔，电管进入箱内要绞丝，并 加锁母、护口，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观在活 动的部位应该两端固定，盘面孔出线与引进导线应留有适当余量，以便于维修配电箱内接线前应对每个回路绝缘进行测试，并记录数值，出线回路应按图纸 的标注套上相应的塑料套管，标明回路编号；配电柜内出线回路采用永久性塑料 标牌予以回路标注配电箱、柜本体要安装好保护接地线， 箱门与金属外壳应有明显可靠的 PE线 接地导线剥削处不应伤线芯过长，导线连接时宜采用压接帽压接配电箱在强电井内安装时，因强电井常有杂物坠落，安装固定后，应进行防 护，可采用硬纸板、塑料纸、粘胶带等，绑扎牢固，以防混凝土溅入损坏箱面与 箱内元器件。
配电箱通电试运行：配电箱安装完毕，且各回路的绝缘电阻测试合格后方允 许通电试运行通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开 关与灯具控制顺序相对应如果发现问题，必须先断电，然后查找原因进行修复23 / 71安装施工组织设计配电箱、柜安装调试完毕后，最后在箱内分配幵关下方用标签标上每个回路 所控制的具体负荷、设备名称、位置，以便用户使用检修方便六、线槽安装51 / 71施工程序见下图：1、 桥架之间连接采用半圆头镀锌螺栓，半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷2、 桥架转弯与分支处必须使用成品配件；弯曲半径由最大电缆的外径决定3、 桥架之间应用软铜接地专用线将两段桥架的接地端子跨接桥架穿越防火分 区时需用防火材料填实；吊顶内桥架均为幵盖式4、桥架应平直整齐，直线段的水平和垂直允许偏差应不超过长度的 2%0，全长允许偏差不超过20mm七、管内穿线施工程序：选择导线—"穿带线―►扫管放线 >带护口导线连接 »导线包扎 >线路检查绝缘摇测导线与带线绑扎管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的绑扎在带线上来回拖拉。
穿线时须放适量滑石粉，以便线路滑行选择导线：根据设计图纸要求选择导线为保证相线、零线、地线不致混淆， 应采用不同颜色的导线，本工程统一规定 A相为黄色，B相为绿色，C相为红色,N线为淡蓝色，PE线为黄绿双色线管内穿线带护口：导线在管内严禁有接头，导线应按标准留足接线长度线路检查与绝缘检测：管内穿线结束后，应按规范与质量验评标准进行自检互检， 不符合规定时应立即纠正，检查导线的规格和根数，检查无误后再进行绝缘检测 其绝缘电阻值应符合规范和设计规定的要求八、电缆安装1、电缆敷设前应对电缆进行详细检查，规格、型号、截面、电压等级均要符 合设计要求，外观无扭曲、损坏现象2、 施工前，应对电缆进行绝缘摇测或耐压试验，在桥架上多根电缆敷设时， 应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，并计算出电缆 长度，以防电缆的交叉和混乱3、 电缆盘选择时，应考虑实际长度是否与敷设长度相符， 并绘制电缆排列图, 减少电缆交叉敷设电缆时，按先大后小、先长后短的原则进行，排列在底层的 先敷设4、电缆沿支架、托盘、桥架敷设时应根据现场情况决定具体敷设方式，电缆 敷设不应交叉，应排列整齐，敷设一根应即时卡固一根。
在支架上敷设时，支架 间距不得大于 1.5m ，要绑扎牢固，托盘上安装要排列顺直电缆终端头的引出线 应保持固定位置， 引出线和绝缘包扎长度， 不应小于 270mm 敷设于电缆桥架内 不同系统的线缆中间应加隔板5、垂直敷设时，采用由上到下的方法：敷设时利用总包塔吊将电缆盘放置在 最高处，将电缆松开并弯直，然后慢慢沿垂直部分放下去6、水平敷设时将电缆放置在的转盘式放线架上，沿水平方向弯直并逐渐拉放 出去7、 无论水平敷设还是垂直敷设时，视电缆截面大小，每 3〜5米站一人，协 助电缆敷设直到电缆敷设到位采用机械法敷设电缆时应事先编制详细的施工方案8、 电缆敷设应与时进行标识， 标志牌规格应一致， 并有防腐性， 挂装应牢固； 标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点，电缆始端、终 端、拐弯处、交叉处应挂标志牌，直线段每 20 米设标志牌电缆敷设好后，要检 查回路编号是否正确，完整做好相关资料9 、垂直电缆穿楼板保护管时，保护管的弯曲半径应当符合穿入电缆的规定， 管口应胀成喇叭形状，管口磨光无毛刺10、由于地沟内电缆较多，我们将在施工前绘制详图，经报审通过后予以实 施11、电缆进入建筑物内的保护管必须符合防水要求，安装见下图法兰盘（1） 法兰盘（2）12、电缆敷设完毕后，所有电缆通道口均可靠封堵以防鼠害九、灯具、幵关安装1、 所有插座均带安全保护门， 连接单相三孔插座接地插孔的 PE线应从配电箱 引接，不能与插座的N线并接。
在卫生间、阳台等潮湿场所应采用密闭性能良好插座幵关，配带防油面盖2、 同一室内成排安装的幵关、插座的高差不应大于 0.5mm，暗幵关之间留有 一定的距离，并距门框 0.15-0.20m幵关位置应与灯位相对应，幵关向上为幵，向下为关，暗装插座、幵关的面板应端正、并紧贴墙面，幵关距地 1.3米，插座距地0.3米3、 电器灯具的相线应经幵关控制，插座的接线孔为单相三孔插座，上孔为保 护接地线，左孔为工作零线，右孔为相线4、 先将盒内甩出的导线留出维修长度，注意不要碰伤线芯，再将线芯直接接 入线孔内，并用顶丝将其压紧，然后将幵关或插座推入盒内，并与墙面平齐，并 上紧固定螺丝5、 在装修墙面上安装幵关插座，应与装修工作配合进行十、灯具安装1、安装程序2、 灯具的型号、规格必须符合设计要求和国家标准的规定 灯内配线严禁外露， 灯具配件齐全，无机械损伤、变形、油漆脱落，灯罩破裂、灯箱歪翘等现象所 有的灯具应有产品合格证3、 照明灯具使用的导线其电压等级不得低于交流 500伏，其最小线芯截面应符 合规范要求4、 灯具的安装严格按说明书、标准图进行，必须格外注意观感质量、标高位置 要正确可靠，安装应牢固。
5、 管吊与链吊灯具均与所在部位主梁底平，吸顶灯在无吊顶部位安装时应避幵梁边、墙边，壁灯安装高度为 2.5m，出口疏散灯安装于疏散门上方 0.1m处，疏 散走道的疏散指示灯安装于走道距地面高度 0.5m墙上或柱上安装时可根据现场实际装修与其它已安装设备的情况，对灯具位置作相应调整，不能将灯具装于风 管、水管、桥架正上方十^一、调试1、照明调试要求a、 绝缘电阻测试：在各回路送电之前进行一次绝缘电阻测试工作，确认各回路 绝缘电阻达致规范要求b、 分支回路送电：每次送电只送一个回路，不能各回路同时送电送电前，关 闭所有幵关送电后，逐个打幵幵关，观察灯具是否工作正常检查完该幵关控 制的灯具后即关上该幵关，然后对下一个幵关进行检查，依此类推C、分部分项送电：各回路送电检查完毕，确认无误后，方可对该部分灯具进行统一送电每完成一部分调试，即切断该部分电源，进入下一部分的调试工作调试准备a、 进行各照明线路的绝缘检查与配电箱和控制柜的接线检查，确保各送电回路符合送电要求；b、 对其它动力线路的绝缘与配电箱和控制柜的接线进行检查， 确保送电回路符 合送电要求；2、调试步骤a、 楼层主电源供电电缆绝缘检查后，通知低压配电房可以送电，配电房电工确 认可以送电后，合闸后挂上通电标识；b、 楼层主电源箱受电后，参照上面的步骤对各支回路配电，配电至各分配电箱 完毕后，挂上送电标识；c、 电源送至各配电箱后，对各灯具插座回路再次绝缘检查后，幵始送电，送电完毕后挂上送电标识；以上工作必须在专业施工员的监督检查下进行。
5.2、给排水工程主要施工工艺.一、管材的选用与连接、根据设计图纸要求，管材与连接方式如下表:管道系统管道部位管道材料接口方式备注生活给水、热水管道十官、立官钢塑复合管丝扣或卡箍连接生活给水支管PPR冷水管热熔连接生活热水支管PPR热水管热熔连接污水泵排水管集水坑热镀锌钢管丝扣或卡箍连接消火栓管道室内消火热镀锌钢管沟槽卡箍连接DN >150栓管道热镀锌钢管丝扣DN <100自动喷淋管道室内自动热镀锌钢管沟槽卡箍连接DN >150喷淋管道热镀锌钢管丝扣DN <100冷凝水管室内UPVC塑料管粘接采暖管道地板辐射PE-RT卡套污水排水管道立官铸铁管法兰污水排水管道横干管UPVC柔性扩口排水管橡胶圈管箍连接二、主要施工工序安 装准备 材料检查 预留预埋 管道预制加工-管道试压-支管安装4 -阀件安装 干立管安装卜管道防腐保温 «'管道冲洗 1系统调试―►竣工验收(1 )给水管道安装施工程序:安装准备T材料检查T预留预埋T支架安装T管道预制加工T干管安装T立管安装T管道试压T支管安装T管道试压T管道防腐T管道冲洗(2)排水管道安装施工程序:安装准备T材料检查T预留预埋T支架安装T立 管安装T导管安装T干管安装T通球、灌水试验T支管安装T灌水试验T承管安 装T灌水试验。
三、主要施工方法与技术措施管道安装本着“先干管、后支管”的原则进行，统一用吊线安装卡件，支管 甩口处应加临时管堵，立管阀门的朝向应便于操作和维修，安装完后用线坠找正， 用卡件固定安装时应根据规范要求，保持适当的坡度，并留足够的空间以供维 修和满足保温、装修等要求1、 预留预埋预留预埋是给排水专业在主体施工中的工作重点， 它主要包括屋面、地下室水池等的防水套管、穿墙和梁的钢套管，卫生洁具排水预留洞，管道穿楼板孔洞， 设备基础预留孔洞与预埋件等预留预埋准确与否对整个安装工程至关重要它 将直接影响给排水工程施工的顺利进行为了保证给排水工程预留预埋工作的准 确性，在施工过程中应从以下几个方面进行控制：(1) 施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰，以便于各专业的预留预埋 •同时与其他专业沟通，以避免今后安装有冲、交叉现象，减少不必要的返工2) 严格按标准图集加工制作防水套管、穿墙套管，套管长度按结构施工图 尺寸确定，套管管径参照下列标准：管径(mm )50-7575-100125-150200-300留洞尺寸(mm)100*100200*200300*300400*400防水套管(mm)©114©140-159©180-219©273-325(3)套管安装a、刚性套管安装：主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需割断结构钢筋安装的， 安装后必须用加强筋加固，并做好套管的防堵工作。
b、 穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标咼、几何尺寸将 套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工c、 穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，并采用可靠的固定措施，防止其移位套管安装套管安装位置套管安装样图符号说明穿地下室建筑外墙1- 钢管2- 法兰套管3- 密封圈4- 法兰压盖5- 螺柱6- 螺母7- 法兰8- 柔性防水树 脂9- 建筑外墙10- 内侧地下水池壁柔性防水套管（A型）5 4 3 21- 钢官2- 法兰套管3- 密封圈4- 法兰压盖5- 螺柱6- 螺母7- 法兰8- 柔性防水树脂9- 迎水面刚性防水套管（铸铁管）1- 铸铁管22- 翼环3- 钢套管4- 柔性防水树穿顶板脂1- 钢管2- 钢套管3- 翼环4- 挡圈5- 柔性防水树脂穿建筑 内隔墙 套管穿楼板套管3 4 B i B 61- 钢管2- 钢套管3- 密封填料4- 隔墙5- 不锈钢装饰板（明露管道适用）1- 钢管2- 钢套管3- 翼环4- 挡圈5- 石棉水泥（过卫生间楼板时采用柔性防水树脂）6- 油麻2、管道的丝扣连接丝扣连接工艺流程与注意事项如下:3、 排水塑料管的承插口连接a、 管材或管件在粘合前将承口内侧和插口外侧擦拭干净，无尘砂与水迹。
当表 面沾有油污时，采用清洁剂擦净b、 管材根据管件实测承口深度在管端表面划出插入深度标记c、 胶粘剂涂刷先涂管件承口内侧，后涂管件插口外侧插口涂刷为管端至插入 深度标记范围内胶粘剂涂刷应迅速、均匀、适量，不得漏涂d、 承插口涂刷胶粘剂后，即找正方向将管子插入承口，施压使管端插入至预 先划出的插入深度标记处插入粘接时将插口稍作转动，粘接时要注意预留方向 擦净挤出的胶粘剂，静置至接口固化e、 排水塑料管必须按设计要求的位置和数量装设伸缩器 伸缩节之间的最大距离不得超过4m.管端插入伸缩节处预留的间隙应为：夏季 5-10mm ;冬季 15-20mm立管穿越楼层处伸缩节设置于水流汇合管件之下4、排水立管中心与墙面的距离排水管中心距墙面距离管径(mm )5075100150距离(mm )608090120严格按设计和规范要求做好排水管道的坡度，以保证污水畅通排出排水塑料管的坡度管径(mm )5075100150坡度25 %15 %12 %7 %5、镀锌钢管沟槽连接沟槽连接工艺(1 )工艺流程：安装准备t滚槽t检查管端t检查橡胶t安装橡胶密圭寸圈t 连接管端和外壳t插螺栓t紧螺母(2 )安装准备① •材料准备：待装管子(符合国家标准)、施工机具、安装脚手架等。
② .按管路设计要求装好待装管子的支架、托架(3)滚槽：① .滚槽机是在使用沟槽接头作为管道连接件时，对管子进行预处理的专用工 具操作原理是利用转动的压轮带动管子转动，管子的径向方向的随动压轮径向 施加压力，从而利用压轮的结构在管子的固定位置冷压制一个规定的沟槽② .滚槽机应放置在一块宽敞平整的地方，避免机器在滚槽时震动而影响压槽 质量，如机器不水平，则可通过调节地脚螺丝进行调整，直到机器水平为止③ •根据管子大小制作好管子支架，要求能上下伸缩，且摆放平整，并能通过 支脚螺丝调整水平，管子转动部位要安装轴承④ .压制管子时要调试油压，一般压制一个沟槽按如下时间控制规格DN80DN100DN125DN150DN200DN250时间(min )2.52.53345⑤ •根据管子大小与压制的沟槽深浅调整限位，使压制沟槽深度在规定范围之 内;如果压制的管子规格变化时，需重新调整限位⑥ .压轮需要根据管子规格选用，如下表，装上压轮后要检查上下压轮是否对中，如不对中要进行适当调节上 压 轮下 压 轮型号VISG-57-168VISG-219-325VISG-57-89VISG-108-168VISG-219-325被压制管子公称通径DN50-DN150DN200-DN300DN50-DN80DN80-DN150DN200-DN300(4 )沟槽加工图6-7 钢管沟槽加工过程图1、钢管定尺截断;2、去掉断口上的毛刺4、下压手动液压泵使滚轮顶到钢管外3、钢管放入滚槽机和滚轮支架之间;壁;5、锁紧手动液压泵回油阀;6、将对应管径塞尺塞入标尺确定滚槽深度；7、踏动滚槽机幵关同时下压手动液压8、启动滚槽机转动滚槽到达标尺限位;泵;9、检查密封面是否有损伤;10、检查槽深;(5) 沟槽式卡箍管件安装图6-8沟槽式卡箍管件安装图1、安装检查沟槽是否符合标准，去掉管子和密封圈上的毛刺、铁锈、油污等杂质。
3、将密圭寸橡胶垫圈套入一根钢官的 密封部位4、将另一根加工好的沟槽的钢管靠 拢，将橡胶圈套入管端，使橡胶圈刚 好位于两根管子的密封部位5、确认管卡已经卡住管子6、拧紧螺栓，安装完成6)钢管幵孔与三通安装钢管采用沟槽式卡箍连接时，在需要幵三通的管道上必须使用专用的钢管幵 孔机进行机械幵孔，不允许使用气割幵孔幵孔后必须做好幵孔断面的防腐处理钢管幵孔与安装机械三通的方法如下:图6-9 钢管幵孔与机械三通安装1、幵孔定位，锁紧钢管2、钻头定位，幵孔机钻孔3、去除毛刺并作防腐处理4、在橡胶密封圈涂上润滑剂5、将密封圈放入机械三通的密封槽内 6、将机械三通卡入孔内7、连接机械三通的下片8、用扳手拧紧螺栓6、管道预制与阀门安装（1） 为了确保预制质量，要对丝接的管件质量从严把关， 不合格品严禁使用 在预制好后，还要检查配件的方向是否在同一方向上，而且其中心线连线要和管道中心线平行，如有歪斜（或偏差），属于管件内螺纹质量问题， 一定要重新更换, 属于组装紧固未到位的，要进行重新处理2） 阀门安装前，应做耐压强度试验试验要求见《建筑给水排水与采暖工程质量验收规范》 （GB50242-2002 ）第 3.2.4 与第 3.2.5 条；试验应以每批（同 牌号、同规格、同型号）数量中抽查 10% 。
如有漏裂不合格的，应再抽查 20% ， 如仍有不合格的则须逐个试验对 于 安 装在 主干管 上 起切 断 作用 的闭 路 阀门应 逐个 做 强度 与严密 性试 验 ，强度和严密性试验压力应为阀门出厂规定之 压力并做好阀门试验记录3）阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求阀体上 标示箭头，应与介质流动方向一致4）阀门安装，位置应符合设计要求，便于操作7 、 管道支架制安（1）管道支架的选型 管道支架加工制作前应根据管道的材质、管径大小等按标准图集进行选型支架的高度应与其它专业进行协调后确定，防止施工过程中管道与其它专业的管 线发生“碰撞”2）管道支架制作加工 管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行 除锈和防腐处理3）管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高 度4）给水主管安装管卡时，层高H <5米时每层设一个，层高H >5米时每层 设两个 5）临近阀门和其他大件管道须安装辅助支架，以防止过大的应力，临近泵接头处亦须安装支架以免设备受力(6) 排水立管采用管卡定位，管卡的距离不得超过 3米，承插管每根直管均 应设管卡，立管底部应设支座或吊卡。
7) 预埋支吊架考虑到管道敷设方向的同时， 还要注意管道的坡度对坡度、 标高可先确定安装横向管道的两端标高，中间支、吊架的标高可由该两点拉直线的办法确定竖向管道支架可拉垂直通线，再固定支架8、塑料排水管安装(1) 、工艺流程(2 )、施工方法a、预制加工根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图根 据草图量好管道尺寸，进行断管断口要平齐，用铣刀或刮刀除掉断口内外飞刺， 在外棱铣出15 °角粘接前应对承插口先插入试验， 不得全部插入，一般为承口的3/4深度试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净如 有油污需用丙酮除掉用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂 直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约 30秒至一分钟即可粘接牢固粘牢后立即将溢出的粘接剂擦试干净多口粘连时应注意预留口方 向b、干管安装首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管埋入地下时，按 设计坐标、标高、坡向、坡度开挖槽沟并夯实采用托吊管安装时应按设计坐标、 标高、坡向做好托、吊架各管段粘连时也必须按粘接工艺依次进行全部粘连 后，管道要直，坡度均匀，各预留口位置准确。
安装立管需装伸缩节，伸缩节上 沿距地坪或蹲便台 70 －100mn 干管安装后应做闭水试验， 出口用充气橡胶堵封 闭，达到不渗漏，水位不下降为合格地下埋设管道应先用细砂回填至管上皮 100mn ，上覆过筛土，夯实时勿碰损管道托吊管粘牢后再按水流方向找坡度 最后将预留口封严和堵洞C、立管安装首先清理已预留的伸缩节，将锁母拧下，取出 U 型橡胶圈，清理杂物复查 上层洞口是否合适 立管管材采用 U-PVC 管,立管用侧向进水型管件 安装时应按 设计要求设置固定支座和滑动支座，后进行立管吊装；吊装时先将管断调正，然 后将立管固定在预设的支座上，并测量顶板距三通口中心是否符合要求立管安 装完毕后，应配合土建按设计图纸将其中穿楼板处孔洞封严立管顶端通气管安 装后，应立即安装通气帽。
