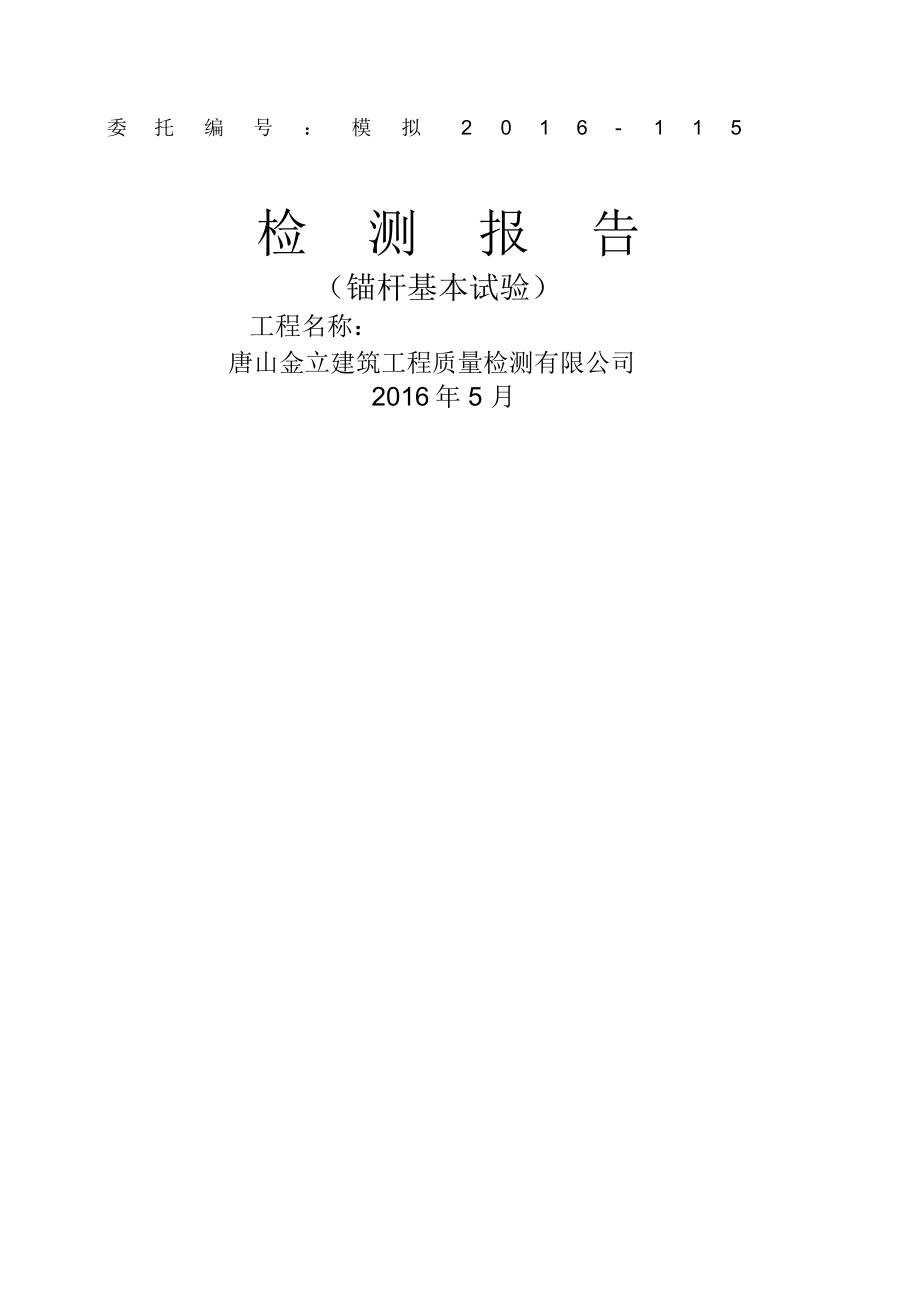

委 托 编 号 : 模 拟 2 0 1 6 - 1 1 5检 测 报 告(锚杆基本试验)工程名称:唐山金立建筑工程质量检测有限公司2016年 5 月注 意 事 项1、 报告无“检验鉴定章”或检验单位公章无效;2、 复制报告未重新加盖“检验鉴定章”或检测单位公章无效;3、 报告无报告人、审核、批准签字无效;4、 报告涂改和无骑缝章无效;5、 对检测签订报告若有异议,应于收到报告之日起十五日内向检测单位提出;6、 一般情况,委托检测鉴定,仅对委托项目负责锚 杆基 本 试验检 测报告工程名称工程地点建设单位委托单位唐山金立建筑工程质量检测有限公司设计单位监理单位设计参数锚杆极限抗拔承载力预估值≥50kN检测方法锚杆基本试验检测时间检测类别委托检测检测项目锚杆极限抗拔承载力标准值1、《建筑基坑支护技术规程》 JGJ120-20122、《建筑地基基础工程施工质量验收规范》GB50007-2011;检测依据3、《岩土锚杆(索)技术规程》CECS 22-20054、《建筑边坡工程技术规程》GB50330-20135、设计图纸及相关技术资料经检测分析, 通过锚杆抗拔承载力检测试验, 受测的 1#锚杆极限承载检 力满足 50kN 的设计要求。

唐山金立建筑工程质量检测有限公司测 2016年 5 月 12 日结论批准人: 审核人: 主检人: 绘图人:目 录一、工程概况二、检测目的三、检测依据四、检测数量表五、工程地质概况六、检测方法简介七、检测结果分析八、检测结论附 表:锚杆基本试验结果统计表附 图:锚杆荷载 - 位移( F-s )曲线锚杆荷载 - 弹性位移( F-s e)曲线锚杆荷载 - 塑性位移( F-s p)曲线一、工程概况本工程建筑场地位于 x 市 xx 地点受委托单位委托, 我公司对本工程锚杆进行锚杆基本试验检测试验时场地无振动干扰基坑主要采用桩锚支护体系 +放坡编钢筋网喷砼支护体系检测时间于 2016 年 05 月 10 日进行锚杆主要设计参数锚杆桩长 锚杆直径自由段锚固段长孔径极限抗拔承载力护坡部位(mm)长度 (m)度(mm)预估值 (kN)(m)1-1 剖面165050二、检测目的通过锚杆基本试验,确定锚杆极限抗拔承载力能否满足设计要求三、检测依据1、《建筑基坑支护技术规程》 JGJ120-20122、《建筑地基基础工程施工质量验收规范》 GB50007-2011;3、《岩土锚杆(索)技术规程》 CECS 22-20054、《建筑边坡工程技术规程》 GB50330-20135、设计图纸及相关技术资料四、检测数量表检测项目 抽检数量 依 据《建筑基坑支护技术规程》锚杆极限抗拔承载力 1JGJ120-2012五、工程地质概况详见勘察报告六、锚杆基本实验方法简介(一) 试验方法及仪器设备1、试验方法试验采用锚杆拉拔仪加载装置, 多循环加载法。

荷载采用联于加压泵上的测力计测读拉力锚杆位移量由一个位移传感器(百分表)测定最大试验荷载取锚杆轴向受拉承载力标准值 Nk锚杆验收试验加荷等级及锚头位移测读间隔时间按下列规定执行:( 1) 初始荷载取锚杆轴向拉力设计值的倍;( 2) 多循环加载试验的加载分级与锚头位移观测时间按下表进行;分级荷载与最大试验荷载的百分比( %)循环次数初始荷载加载过程卸载过程第一循环10204050402010第二循环10305060503010第三循环10406070604010第四循环10507080705010第五循环10608090806010第六循环107090100907010观测时间( min )5510555(3)锚头位移测读和加卸载应符合下列规定:① 初始荷载下,应测读锚头位移基准值 3 次,当每间隔 5min 的读数相同时,方可作为锚头位移基准值;② 每级加、卸载稳定后,在观测时间内测读锚头位移不应少于 3 次;③ 在每级荷载的观测时间内,当锚头位移增量不大于时,可施加下一级荷载;否则应延长观测时间,并应每隔 30min 测读锚头位移一次,当连续两次出现 1h 内的锚头位移增量小于时,可施加下一级荷载。

4)锚杆终止继续加载情况:① 从第二级加载开始, 后一级荷载产生的单位荷载下的锚头位移增量大于前一级荷载产生的单位荷载下的锚杆位移增量的 5 倍;② 锚头位移不收敛;③ 锚杆杆体破坏5)锚杆极限抗拔承载力标准值的确定:①锚杆的极限抗拔承载力, 在某级试验荷载下出现规定的终止继续加载情况时,应取终止加载时的前一级荷载值;未出现时,应取终止加载时的荷载值;②参加统计的试验锚杆,当极限抗拔承载力的极差不超过其平均值的30%时,锚杆极限抗拔承载力标准值可取平均值; 当极差超过平均值的 30%时,宜增加试验锚杆数量,并应根据极差过大的原因,按实际情况重新进行统计后确定锚杆极限抗拔承载力标准值2、仪器设备承压垫板、穿孔液压千斤顶、锚杆拉拔仪一台、百分表、锚具、盒尺等七、检测结果分析试验锚杆长锚杆直极限抗拔承载力最大试验荷最大位移度(m)载量编号径( mm)预估值 (kN)(kN)(mm)1#16本工程试验锚杆,加载到最大试验荷载作用下,锚头位移相对稳定八、检测结论根据试验点数据及曲线特征,本工程所检锚杆的极限承载力达到了50kN,满足设计要求本页以下无正文)唐山金立建筑工程质量检测有限公司二○ 一六年五月十二日附表工程名称设计锚杆长压力表规格循环第一循环第二循环第三循环1#锚杆基本试验结果统计表xxx锚杆编号1#承载力标准值kN20m锚固段长度15m百分表规格0-50mmxxx千斤顶规格0-300kN试验日期加荷增时间( min)位移( mm)量荷载备注Asf ptk(%( kN)本级累计本级累计)10555201051040205155025102540205302010535105540105545301555050255556030106550255703015575105580105585402059060305957035101056030511040205115工程名称设计锚杆长压力表规格循环第四循环第五循环第六循环1055120Xxx锚杆编号1#承载力标准值kN20m150-50mm锚固段长度m百分表规格Xxx千斤顶规格0-300kN试验日期加荷增时间( min)位移( mm)量荷载备注Asf ptk(% ( kN) 本级 累计 本级 累计)1055125502551307035513580401014570355150502551551055160105516560305170804051759045101858040519060305195105520010552057035521090455215100501022590455230703552351055240附图锚杆基本试验曲线工程名称: xxx试验编号: 1#锚孔直径: 50mm锚 固 段 长 度 : 试验日期: 2016-05-10加荷增量105060708090100荷载( kN)5253035404550塑性位移 (mm)0弹性位移 (mm)0荷载—位移荷载—弹性位移、荷载—塑性位移。
