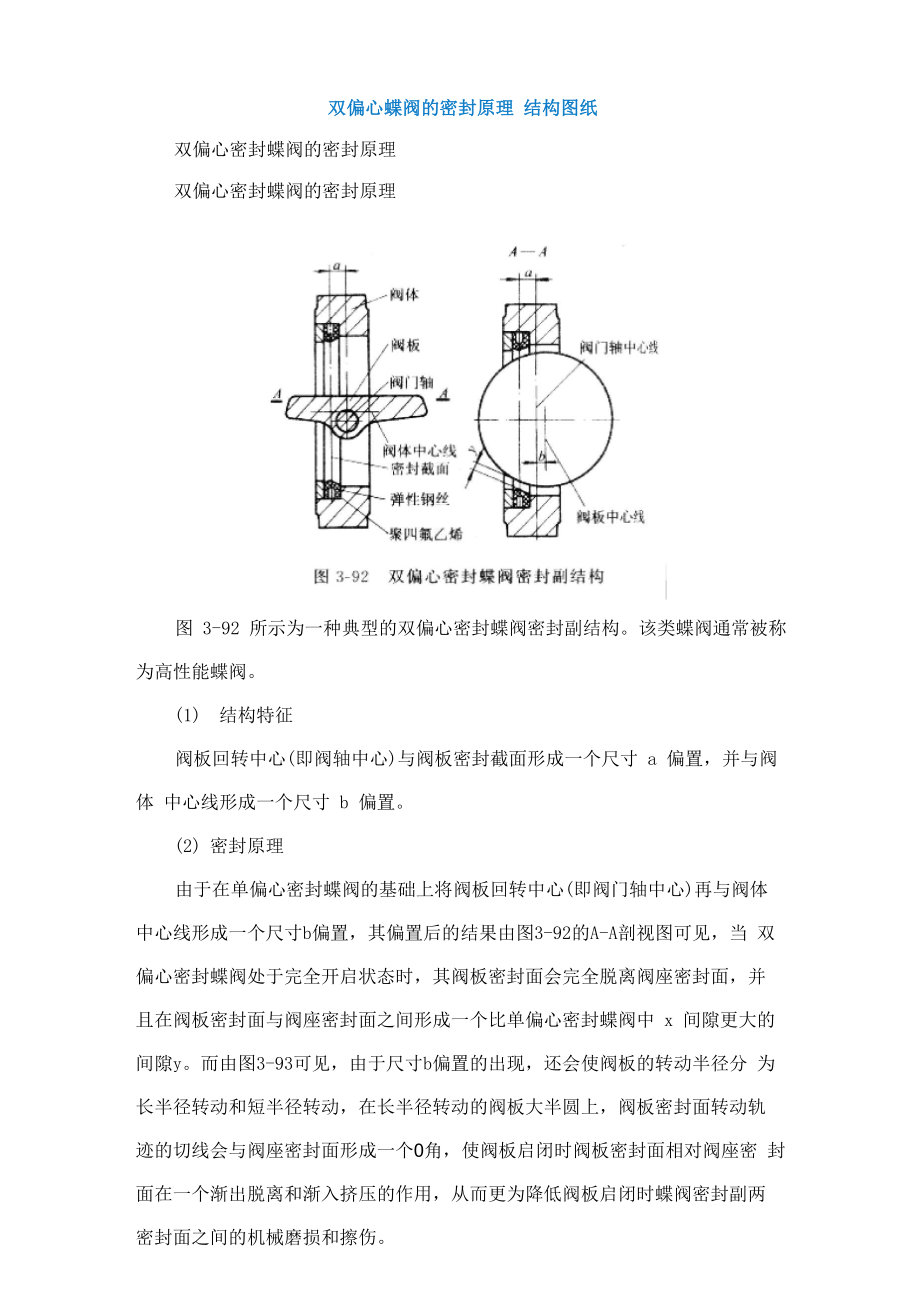

双偏心蝶阀的密封原理 结构图纸双偏心密封蝶阀的密封原理双偏心密封蝶阀的密封原理图 3-92 所示为一种典型的双偏心密封蝶阀密封副结构该类蝶阀通常被称 为高性能蝶阀1) 结构特征阀板回转中心(即阀轴中心)与阀板密封截面形成一个尺寸 a 偏置，并与阀体 中心线形成一个尺寸 b 偏置2) 密封原理由于在单偏心密封蝶阀的基础上将阀板回转中心(即阀门轴中心)再与阀体 中心线形成一个尺寸b偏置，其偏置后的结果由图3-92的A-A剖视图可见，当 双偏心密封蝶阀处于完全开启状态时，其阀板密封面会完全脱离阀座密封面，并 且在阀板密封面与阀座密封面之间形成一个比单偏心密封蝶阀中 x 间隙更大的 间隙y而由图3-93可见，由于尺寸b偏置的出现，还会使阀板的转动半径分 为长半径转动和短半径转动，在长半径转动的阀板大半圆上，阀板密封面转动轨 迹的切线会与阀座密封面形成一个0角，使阀板启闭时阀板密封面相对阀座密 封面在一个渐出脱离和渐入挤压的作用，从而更为降低阀板启闭时蝶阀密封副两 密封面之间的机械磨损和擦伤该类蝶阀的阀板从0°〜90°开启时，阀板的密封面会比单偏心密封蝶阀更快 地脱离阀座密封面通常的设计，当阀板从O°转动至8°〜12°时阀板密封面 即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，阀板与阀座的密封面之间 相对机械磨损、挤压转角行程更短，从而使机械磨损、挤压变形更为降低，蝶阀 的密封性能更为提高。
当关闭蝶阀时，通过阀板的转动，阀板的外圆密封面逐渐接近并挤压聚四氟 乙烯、弹簧钢丝复合阀座，使其产生弹性变形而形成弹性力作为密封比压保证蝶 阀密封其中采用弹簧钢丝缠绕聚四氟乙烯的作用在于使阀座具有更大、更好的 弹性图3-94、图3-95、图3-96、图3-97、图3-98为该类蝶阀的常用密封结构 图图3-94所示密封结构，采用聚四氟乙烯阀座，并设置有防火结构，当蝶阀 的聚四氟乙烯阀座被事故着火烧损后，不锈钢金属密封圈便发挥作用使蝶阀保持 紧急密封图3-95所示密封结构，采用不锈钢制开口金属O形圈密封阀座图3-96所示密封结构采用不锈钢金属U型圈密封阀座 图3-97所示密封结构，采用聚甲醛密封阀座图3-98所示密封结构，采用双不锈钢金属密封阀座，可使蝶阀在双向压力作用下均可得到良好密封性3) 密封副密封性能失效的主要原因1) 在蝶阀启闭过程中，阀板转动挤压弹性软质阀座时，阀板与阀座发生机械 磨损、擦伤等现象"阀怵阀体中心线-密封截面密封戡面'皿钢图3 98双不锈钢阀座双偏心蝶网图 3-97聚屮醛阀斥以備心蝶阀/阀门軸—聚甲醛2) 阀板挤压弹性阀座后，弹性阀座或阀板弹性层产生永久塑性变形及冷流、弹性失效等；3) 弹性阀座或阀板弹性层的材质老化失效等；4) 介质气蚀、冲蚀密封面(4) 双偏心密封蝶阀的特点1) 结构较单偏心密封蝶阀复杂，成本稍高；2) 密封性能较单偏心密封蝶阀更好；3) 使用寿命较单偏心密封蝶阀更长，使用压力也较高。
零泄漏的三偏心金属密封蝶阀结构原理三偏心金属密封蝶阀的结构特征慧聪泵阀网：摘要：三偏心蝶阀由于其突出的优点，如适用的温度压力范 围广、切断性能好及使用寿命长等，常用来替代传统的闸阀和截止阀、球阀，在 过去很多其他阀门难于取得良好效果的场合，已有很多成功的应用经验在传统的观念中蝶阀只能用于常温、低压和密封性要求不高的场合随着现 代工艺技术和材料工业的不断发展，蝶阀的应用范围已远远超出过去，几 乎可以取代大部分的传统阀门，广泛适用于工业的各个领域特别是三偏 心金属密封蝶阀更引人注目由于三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，阀门关闭的扭 矩越大，阀座的密封性越好，故有人称三偏心蝶阀为90°旋转闸阀在工厂的 大检修中越来越多的三偏心蝶阀替代了闸阀，为此某些三偏心蝶阀的制造厂专门 生产了一种长度和闸阀相同的三偏心蝶阀，并将这种三偏心金属密圭寸蝶阀称为三 偏心闸阀1蝶阀的分类蝶阀若按偏心分类，即以阀杆和阀板的位置来分，可分为四种1.1中心对置蝶阀该种阀阀板以阀杆为中心对称布置其阀座为弹性阀座，温度压力等级大多 为150#；适用温度受阀座弹性体材料耐温性能的影响，一般不过120° C阀门 的密封性能较好，能达到ANSI-B104六级或零泄漏；启闭所需的扭矩较大。
这种 阀门的结构一般是单根阀杆，通常口径小于500mm，弹性阀座将阀体盖住，介质 不与阀体直接接触，有较好的防腐性能1.2单偏心蝶阀该种阀阀杆与阀板有一个方向的偏心单偏心蝶阀的阀座大多为非金属材料 制造的弹性体阀座，温度压力等级为150#及以下;适用温度一般不超过120° C； 阀门的密封性能比中心对置蝶阀差一些；启闭所需的扭矩较中心对置蝶阀小单 偏心蝶阀一般为较大口径的蝶阀，阀杆大都米用两节结构1.3双偏心蝶阀该种阀阀杆与阀板有两个方向的偏心，阀门的密封面呈正圆台形双偏心蝶 阀又称高性能蝶阀，其温度压力等级有150#和300#两种；工作温度视阀座材料 的耐温性而定其阀座有弹性体阀座和金属阀座两种，弹性体阀座的密封等级可 达ANSI-B104的六级或零泄漏，金属阀座常由金属薄板加工而成，密圭寸等级一般 为四级火灾安全型的双偏心蝶阀的阀座是由弹性体阀座加上金属薄板的阀座复合 而成正常情况下由弹性体阀座密封，可达ANSI-B104的六级密封；火灾时，由 于弹性体阀座烧毁，靠金属阀座密封，此时阀门的密封降到ANSI-B104的四级2三偏心金属密封蝶阀的工作原理典型的三偏心金属密封蝶阀，除阀杆和阀板有两个偏心外，阀板和阀座的密 封面呈斜圆台形（这是所谓三偏心的第三个偏心）。
阀门关闭时阀板由于偏心的 缘故往前推，阀板和阀座在关闭过程中不产生摩擦，阀板直接压在阀座上，这样 就保证了阀门的使用寿命；另外，由于这种阀门的密封圈（不论装在阀座上或阀 板上）具有一定的弹性，而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹 性圈稍有位移；在阀门关闭时，受关闭力的作用，弹性体密封圈能自动移至受力 最均匀的位置；再加上弹性圈的少量变形，使阀座处的密封圈均匀受力，达到最 佳密封状态3不同偏心结构蝶阀的性能变化阀板偏心数增加，阀板的厚度也加厚，则流体流经三偏心蝶阀的阻力增加； 随着蝶阀偏心数目的增加，阀门的性能也有很大的变化从四种不同结构蝶阀的 比较可看出：三偏心蝶阀可以产生较大的压力降，可当作调节阀使用；流体流经 阀门时的压力降随偏心数目的增加而增加；但与其它一些非蝶阀相比，三偏心蝶 阀的压力降还是比较小的随着蝶阀偏心数目的变化，阀座密封性能也随之改变， 三偏心蝶阀有极佳的阀座密封性能偏心数目增大，阀门启闭时所需的扭矩减小， 所以三偏心蝶阀启闭所需的扭矩比其它型式的蝶阀要小得多随偏心数目的变化, 蝶阀的温度压力等级范围和适用的温度范围也会有较大的变化，三偏心蝶阀的适 用温度和压力等级的范围是其它型式蝶阀无法比拟的。
4三偏心蝶阀的优点4.1切断性能好三偏心金属密封蝶阀利用扭矩切断阀门，故阀座处有极佳的密封性能，故有 人称为零泄漏阀介质中带有的固体颗粒或脏物对三偏心金属密封蝶阀的切断性 能无明显影响，因为阀门接近关闭时，介质流速很高,使脏物无法在阀座处积聚4.2适用范围广三偏心金属密封蝶阀有宽广的温度压力适用范围（-253-815° C，带衬里的 三偏心金属密封蝶阀可耐更高的温度）某厂制造的三偏心金属密封蝶阀的压力 等级从150#到2500#；管径从DN80mmDN2200mm，这是大部分其它结构型式阀门 无法达到的4.3本质火灾安全普通的火灾安全蝶阀，在火灾时，阀门密封处的非金属物会在高温下烧毁或 损坏，所以这种阀在火灾前后其密封性会发生变化三偏心金属密封蝶阀，由于 阀座和阀板的密封面无非金属物，故火灾前后其密封性能不发生改变，又称本质 火灾安全4.4寿命长三偏心金属密圭寸蝶阀是一种金属对金属密圭寸的阀门，在密圭寸面处无四氟乙烯, 橡胶或其它非金属材料，因此可保证阀门耐磨，长时间工作不变形，也不会由于 阀座变形而导致阀门泄漏三偏心金属密封蝶阀在阀门启闭过程中阀板和阀座即 脱开，它们之间无摩擦故三偏心金属密封蝶阀有极长的使用寿命，不易泄漏， 备品备件的消耗少，检修费用低。
4.5调节性能好三偏心蝶阀有一定的调节性能，常被作为调节阀使用4.6尺寸小重量轻三偏心金属密封蝶阀与同口径同压力等级的其它阀门相比，其尺寸要小得多, 重量也要轻得多，因此价格比较便宜，并且阀门易于布置、管线支架简单如 150#DN600mm法兰连接的三偏心硬密封蝶阀的高度、长度、重量分别为1088mm， 267mm，425kg；而同样为150#DN600mm法兰连接的闸阀的长度、高度、重量则分 别为 3300mm，508mm， 970kg4.7多种变形设计三偏心金属密封蝶阀有多种变形设计来满足工业生产的不同需要，女如为使 阀门保持高温所设计的带夹套的三偏心金属密封蝶阀，为用于特高温所设计的带 衬里的三偏心金属密封蝶阀，为超低温应用而制造的带散热鳍片的超低温阀，为 乙烯装置裂解炉出口特别设计的带蒸汽吹扫的三偏心金属密封蝶阀等三偏心金 属密封蝶阀有多种联接方式，如对夹、支耳、法兰和焊接等4.8阀门材质有多种三偏心金属密圭寸蝶阀可用碳钢、低温碳钢、不锈钢、蒙乃尔合金、哈氏合金， 以及钛锆两相合金等多种材料制作，以满足工艺过程的各种要求4.9易于自动控制90°旋转启闭是蝶阀固有的特点，90°旋转执行机构的结构比直线行走结构 简单，其动作过程快得多，可以满足工业上阀门快速启闭的要求。
同时由于三偏 心金属密封蝶阀启闭所需要的操作扭矩较小，故蝶阀所配的执行机构的尺寸要比 其它阀门所配的执行机构尺寸小另外，蝶阀易于配备自控执行机构，为自动化 创造了条件4.10阀门系数大与其它阀门相比，同口径三偏心蝶阀的阀门系数Kv要比截止阀大得多，在 同样的水力条件下，采用三偏心蝶阀时，由于其压力降较小，口径可比其它阀门 小5三偏心金属密封蝶阀的应用三偏心金属密封蝶阀适用于各种压力和温度的蒸汽管道，以及不同压力的蒸 汽冷凝水管道从小于IMPa的低压饱和蒸汽到1 OMPa的过热蒸汽；从石化行业 的工艺用汽到电厂的中低压蒸汽系统、蒸汽冷凝水回收系统，以及城市供热供汽 系统等管道上都可使用三偏心金属密封蝶阀适用于石油化工行业的工艺管道，包括各种烃类介质、 带硬颗粒催化剂的管道等以炼油厂催化裂化装置为例，在下列场合有成功应用 三偏心硬密封蝶阀的经验:如主风机人口出口管道和放空阀;气压机人口、出口， 去火炬放空阀；油浆泵出人口；烟气轮机人口和旁路；中低压蒸汽等处乙烯装 置裂解炉出口的清焦阀是石油化工行业中应用条件比较苛刻的一种阀，介质中含 有的碳颗粒可能积聚在阀门的密封面上，在阀门关闭前需要用蒸汽吹扫阀门的密 封面，把可能积聚在密封面上的碳颗粒吹扫掉，因此此处清焦阀可以用带蒸汽吹 扫的三偏心金属密封蝶阀代替。
液化石油气容易泄漏，某储罐的进出口主阀使用 三偏心金属密圭寸蝶阀更可靠高粘度的沥青、燃料油及需要熔融状态输送的物料 如硫等管道可用带蒸汽夹套的三偏心金属密封蝶阀加热炉的高温烟气管道需使 用带衬里的三偏心金属密封蝶阀气体分离及其它化工生产过程要求超低温，带 散热鳍片的三偏心金属密封蝶阀可以适应超低温环境化学工业中，有时要求阀门一点不泄漏，因此用两个切断阀，中间再加上一 个带检查阀的短管，或用一个固定球球阀加检查阀，现可用一个三偏心双密封带 检查阀的蝶阀来满足这个要求PSA变压吸附氢提纯装置需要阀门很频繁地启闭, 又不允许阀门有任何泄漏，三偏心硬密封蝶阀可作为首选阀门冶金工业中轧钢工序加热炉的高温烟气、钢厂转炉吹氧吹氮、高炉鼓风机紧 急放空等管道的控制都有一定的难度，主要问题是热风阀的漏气量太大，如用三 偏心蝶阀，以上问题有望解决在氧化铝行业中，已有人把三偏心硬密封蝶阀用于镓回收，在熔盐加热系统， 三偏心蝶阀比球式蝶阀的切断性能更好目前凡是使用闸阀或使用其它阀门有问 题的场合（如熔盐系统），都可用三偏心蝶阀一试。
