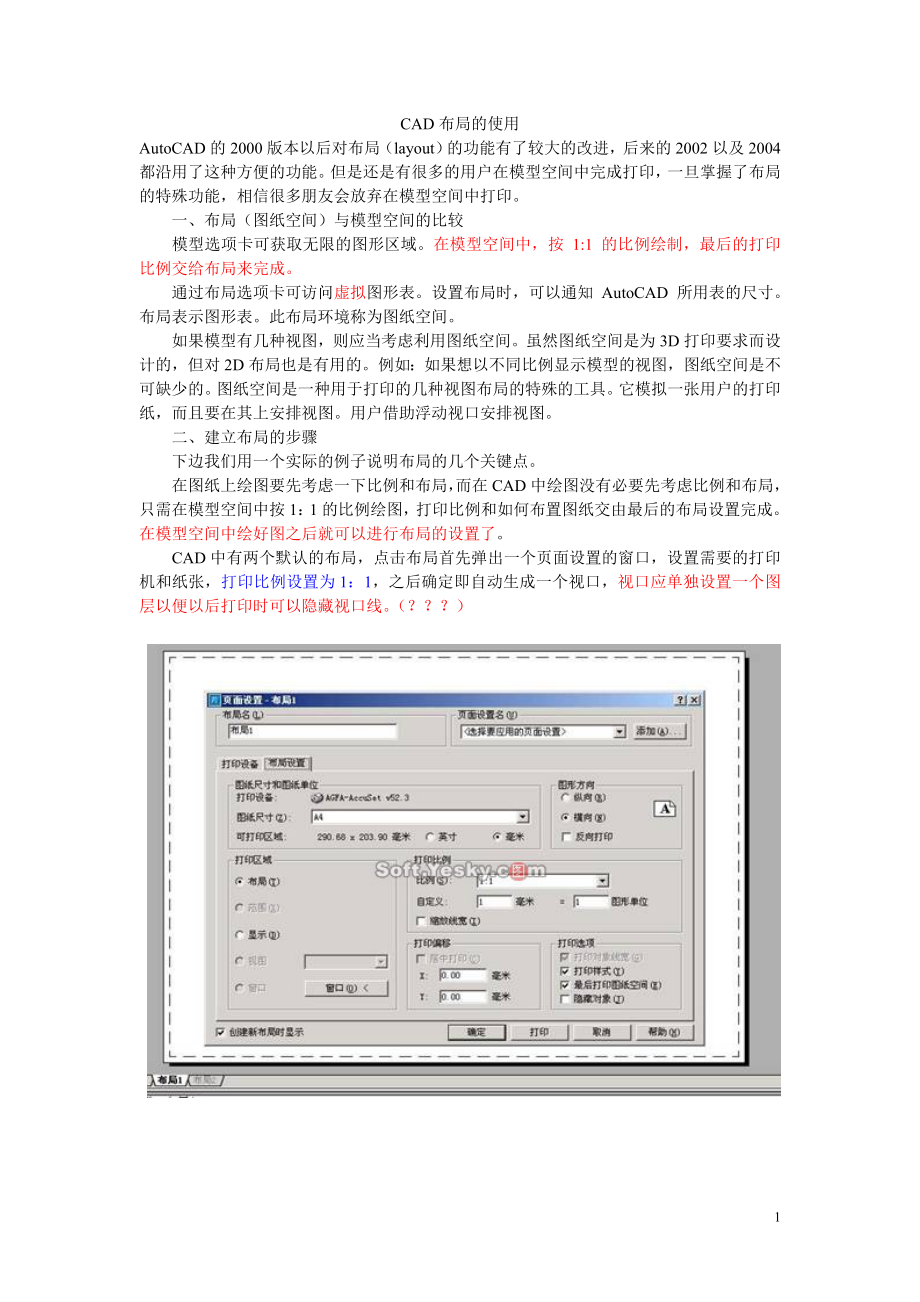

CAD布局的使用AutoCAD的2000版本以后对布局（layout）的功能有了较大的改进，后来的2002以及2004都沿用了这种方便的功能但是还是有很多的用户在模型空间中完成打印，一旦掌握了布局的特殊功能，相信很多朋友会放弃在模型空间中打印 一、布局（图纸空间）与模型空间的比较 模型选项卡可获取无限的图形区域在模型空间中，按 1:1 的比例绘制，最后的打印比例交给布局来完成 通过布局选项卡可访问虚拟图形表设置布局时，可以通知 AutoCAD 所用表的尺寸布局表示图形表此布局环境称为图纸空间 如果模型有几种视图，则应当考虑利用图纸空间虽然图纸空间是为3D打印要求而设计的，但对2D布局也是有用的例如：如果想以不同比例显示模型的视图，图纸空间是不可缺少的图纸空间是一种用于打印的几种视图布局的特殊的工具它模拟一张用户的打印纸，而且要在其上安排视图用户借助浮动视口安排视图 二、建立布局的步骤 下边我们用一个实际的例子说明布局的几个关键点 在图纸上绘图要先考虑一下比例和布局，而在CAD中绘图没有必要先考虑比例和布局，只需在模型空间中按1：1的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。
在模型空间中绘好图之后就可以进行布局的设置了 CAD中有两个默认的布局，点击布局首先弹出一个页面设置的窗口，设置需要的打印机和纸张，打印比例设置为1：1，之后确定即自动生成一个视口，视口应单独设置一个图层以便以后打印时可以隐藏视口线 插入标题栏 用夹点编辑调整视口的大小，放到合适的位置，如下图 但是我们发现图并不完整，这是由于还没有调整打印比例的原因 建立视口时cad默认显示所有的对象最大化，下面开始调整比例用鼠标双击视口进入视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入z，回车，输入比例因子，此图的比例为1/4xp回车，然后可以用平移命令移动到合适的位置这里要注意，一定要在输入比例的后边加上xp才是要打印的比例 视口调整完之后，开始使用打印样式，编辑打印样式表一般用颜色来区分线的粗细和打印颜色，并不需要在图层中设置线的宽度，保存自己的打印样式表以备以后继续使用 这样，打印前的准备都已完成，只要以后改图的时候不整体移动图，那么这个布局就永远不会变，每次打印的图纸都和第一次打印的模式一样 三、布局中的几个特殊控制 1、不打印视口线的两种办法 第一，隐藏视口线图层；第二，可以把视口线的颜色设置为255号颜色，在打印时是无色的。
2、Psltscale变量控制图纸空间的线型比例 0：无特殊线型比例按 LTSCALE 命令设置的全局比例因子进行缩放模型中的虚线长度与视口中的虚线长度一样 1：视口比例决定线型比例 3、视口中图层的控制 如果仅需要在当前视口不打印某一图层，如在当前视口不打印标注尺寸层，具体设置方法，用鼠标双击当前视口进入图纸空间中的模型空间（一定要进入视口里，否则无法对当前视口图层控制），打开图层特性管理器，选中要在单前视口中冻结的图层，在“在当前视口中冻结” 这样就可以实现只在当前视口冻结图层的目的，而不影响其他视口，也不影响模型空间的图层的冻结这一功能对于一个文件要打印出几种不同表现图来说非常有用，要比打印一次冻结某层，再冻结其他层再打印来说要方便多了 请看下图就是在同一个布局中有两个视口，左边视口冻结了标注层，在右边的视口中冻结了楼梯层，视口之间互不影响，与模型空间也没有影响，实现多表现打印 4、三维消隐打印功能 选中要消隐打印的视口（单击视口线），打开特性管理器，里边有个选项“消隐出图”选择“是”即可消隐出图了 当然在布局中还有其它的设置，比如：可以建立多边形视口；在一个布局里可以建立多个视口从不同的观察角度打印出3D的模型，等等。
第十章 快速输出f R5Ry!~D&H2[ CAD打印有三种形式：标准打印、快速打印和虚拟打印标准打印太复杂，先讲快速打印UN3@ D)L7pO 10.1快速打印9k-z t1Km6j 快速打印就是直接从模型空间打印输出，不用布局Ro ["c/M{5h!S 先画图框，确定打印范围，图框的比例根据出图的图纸比例，如A4(210x297毫米)，A3（420x297毫米）A4的1：100不够大，就用了1：2002y$Hm/`g/x.Z/B(r [文件] > [打印]，F~sWO$i4F打印机：检查[打印设备]，惠普（HP）；^-_S {Q-A打印纸：[打印设置]，选A4纸，A4纸有很多种，选一个标准尺寸（ISO A4 210x297 毫米）,@V@+M O W打印方向：横向，JFh+P YOIM_打印比例：1毫米=200单位（1：200）；}4@y+P&Vo Q&打印偏移：居中打印；完全预览\,LT`6d;完全预览H打印样式表，为了确定出图的颜色、线宽、线型等，如出图要求为黑白两色，而不是彩色sE.Qv5h[ f v5L[文件] > [打印]，[打印样式表]。
r7Z7A,t \&f B i1 起名2 | u*Q6Ry y#cY)OM9nj 3 新建 _ ]Vdl4 创建新打印样式表 > 勾选“对当前图形使用此打印样式表”和“对CAD2004以前的图形和新图形使用此打印样式表”（以后也能用） &F$u.Iv f@(h`~ 5 打印样式表编辑器： 选中全部颜色，6 右边选“黑色”（默认时为“使用对象颜色”）如果不7 做这一步，8 彩色图在黑白打印机上出图为深浅不9 一的黑色，10 不11 规范线宽”只能设基本线宽，12 因为在不同13 的打印机上的线宽不14 一样基本颜色、线宽、线型设置好后，15 再设置特殊的颜色、线宽、线型（如墙线为粗线、轴线为线的点划线）此时可明显看出制图时为什么要分不同16 的颜色0`G {l1f C b 预览，检查后打印出图d*O4@6J+aV } ★提示：平时制图要规范，打印样式只用设置一次，就可以多次使用 TV M `ER$bU){10.2标准打印7uz*q0O(EL3Tw5] 制图时要求按照真实尺寸制图。
9ac V [s0HW \ [开始] > [设置] > [打印机]，添加打印机，惠普（HP）[文件]> [打印机管理器] >添加打印机向导，选“系统打印机”，下一步，下一步……完成 g T&P4g ^+S先有打印机才有布局，如果换了打印机就要换布局}5qR,fHQ\$m[插入] > [布局] > [布局向导]，对话框如下：7K1AF&z3KUO0l[开始]：起名“布局a” LcLD+^0G[打印机]：选“惠普（HP）”；'B qIi[2D v$I)p[图纸尺寸]：A4纸；}$`b"i;j9ECg5U [方向]：横向； |'^7S ZAR t [标题栏]：无其他的都是国外的标题栏标准；%h C7cry(J[定义视口]：无，为了自定义什么叫“视口”？一会就知道了Dz3u7Z*z [拾取位置]：下一步；"Zm_p }0R}3G:[[完成]：完成'Q/g TFh3k2i完成后进入了“布局a”的布局，所见的纸就是打印纸，虚线框以内是可打印范围，虚线框以外不可打印n)Hi b"x0dc 如何把图形往纸上摆呢？是通过[视口]工具条来操作的（在工具栏上右键，打开[视口]工具条）。
第二个按钮“单个视口”，用其创建单个矩形视口，每摆一张图就是一个视口；也可用第三个按钮创建“多边形视口”；还可用“对象视口”，如在图中画一个圆，将其转换为视口c3\+Q|G 每个视口可单独设置不同的比例：在[视口]工具条上的数据框中输入小数，如1：1000，就输入0.001；1：2000，就输入0.0005 U7J0L3|7D9o摆放视口里图的位置：在“辅助工具按钮”上，点一下[线宽]旁边的[图纸]，改为[模型]，就可以平移视口里的图不可缩放，因为比例值会改变平移后，再点一下[模型]，改为[图纸]j `/n:_(X&{R 在图纸空间里的操作对模型空间没有影响在不同的视口中进行操作，对别的视口没有影响T7fZ.Rh-s5q'l6y 在同一张纸上摆放不同的图在[模型]空间中，[插入] > [外部参照]与插入“块”相似，但“外部参照”并没有把图真的放进来，而是像“超级链接”一样链接进来修改时，也跟着修改 n$Y d+LK"s0~4u X 示范：[插入] > [外部参照]，把插入的图放得离原图远一点在图纸上指定比例和旋转插入立面图、立体图后，打开“布局a”，新建视口，在“辅助工具按钮”上，点一下[线宽]旁边的[图纸]，改为[模型]空间，平移，缩放，设置一个大致比例，再转回“图纸”空间。
a3b$u]'O#O9yO d 插入“光栅图像”（如JPG格式的彩色图片），[插入] > [光栅图像]@$v6m jTb)p9{%o? 在[图纸]空间里，还可以画图框、会签栏、标题栏，可以输入文字，写设计说明这时画的图框，输入的文字，在[布局]前的[模型]中，是看不到的0c}J文字，在[布局]前的[模型]中，是看不到的设置“布局”之后，就不用再做“打印设置”了，只用做“打印样式表”[文件] > [打印]，新建“打印样式表”，设置打印颜色、线宽、线型10.3虚拟打印9WWvi6|z Q 一些园林、规划平面图是彩屏图，如何制作彩屏图的线框呢？我们现在在CAD中看到是矢量图，Photoshop里的是位图怎样把矢量图转换为足够大、精度足够高的位图呢？先来看几张图 插图： 彩屏图RG^1e6U我们是用“虚拟打印”法，有两种方法，方法一如下：k@.l2B,P E4vZ准备工作：删除不需要的、对今后填充有影响的的图形，如填充、地花、石块、文字等把没封闭的图形封闭起来L Jb+t4u} A}B s _X 准备打印：到打印机管理器里添加一个位图格式的位图打印机。
[文件] [打印机管理器] > 添加打印机向导 > 下一步 > 我的电脑 > 生产商选“光栅文件格式”，型号选“TIF 不压缩”（把CAD图纸通过打印的方式转换为图片）> 一直“下一步” > 在“完成”之前，编辑打印机配置，可以看到图片的大小为1600x1280像素，如果不够大，可以改“自定义图纸尺寸”，因为是虚拟的图片，可任意定义大小完成后，发现多了一个虚拟打印机“TIF Version 6 (不压缩)”C*Q#M`c x(P p[文件] > [打印]：[打印设备]选“TIF Version 6 (不压缩)”；[打印设置]选尺寸；[窗口]在图形上选范围；居中；比例“按图纸空间缩放”；[文件]选路径r qyY bi 方法二：6O RO(BwR(U*y1、[文件] > [输出]，文件格式选“封装PS（*.eps）”,矢量格式6h4VV-RX l~ 2、打开PS新建一个足够大的白背景图片3、[文件] > [置入]，只有一次缩放机会，Enter后就不能再缩放 NQmdFb 3、[文件] > [置入]，只有一次缩放机会，Enter后就不能再缩放8T4、如果颜色太淡，就连续复制十个八个，再合并图层。
J5t|t _ 缺点：不适合多次导入，且分辨率太低，易出现锯齿一、 开场白作图方法因人而异，这是由于大家对软件的掌握程度不同，认识的深度也不一样，同时习惯和爱好甚至性格、特点迥异，由此不同的人有不同的作图方法从最终结果来看，不能说哪种方法就一定高明，笨方法甚至是某些错误的绘图方法不一定画不出好图来，这全看个人的功力了，但从过程和认识上来看，我觉得还是有优劣之分的同时，一个人绘图习惯的形成，是在不断的实践中积累而成的，不可能一下子达到一个很高的水平，差别只在于快慢而已，这取决于个人的认知及用心程度，当然也包括个人自身的某种潜在素质（艺术的、欣赏的、美感的等），大概也包括聪明程度吧，嘿嘿不过请大家不要误解，以上只是随便说说而已，萝卜青菜各有所爱，就看大家的喜好和取舍了另外，不论采取怎样的作图方法，养成良好的作图习惯都是很重要的，这有助于提高效率下面的内容正像标题说的一样，仅是我的一点认识，一点方法，一点感想，并不局限于具体的应用过程或者使用方法，因为有些东西你完全可以买本书来看，从这个意义上说，书本上没有的才是难得的的，才更有助于提高当然，并没有强求的意思，众口难调，这里只是一点点建议。
以下以AutoCAD2006为准，且以布局出图为出发点 二、 模板文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等4、位置：模板文件建议放在AutoCAD安装目录下，便于查找，可以在选项对话框里进行更改注：有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需要精确对位，随便放就行了，而在布局（图纸空间）时则需考虑与图纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说的，看个人喜欢了注：看上面的界面大家知道是习惯用快捷键的了，没错，一开始用CAD的时候就不习惯点菜单，以至于养成了用快捷键的“坏毛病”，没办法，一来觉得点菜单太慢，二来觉得窗口太小，反正怎么说都觉得用快捷键大大地好建议初学者开始学CAD时就养成用快捷键的习惯，老手们也可以试试改改习惯，呵呵，很酷的……三、 关于图层使用1、图层命名最好用英文缩写，少用汉字。
2、根据自己的专业需求合理设置图层数量，且宜少不宜多3、对象属性（颜色、线型、线宽）一律随层，便于修改对象四、 文字与文字样式记住几个原则：1、尽量少用字体，一般三、四种足矣而且尽量使用SHX字体，少用TTF字体2、SHX我用的是gbcbig.shx+gbenor.shx组合，这两种字体在2000版以上的CAD中都有，方便图形交换，用于标注字体、引线标注字体、一般性注释、说明3、TTF我用的是宋体和黑体两种，没什么好说的，Windows自带的，用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式gbcbig，表示gbcbig.shx+gbenor.sh，simsun表示simsun.ttf，simhei表示simhei.ttf5、关于文字预先使用textsize命令设好默认字高，这样就不用每次都调整了注：坚决反对使用生僻的字体，AutoCAD中没有的坚决不用，Windows中没有的坚决不用我不认为AutoCAD本身提供的字体不好看，也不认为AutoCAD本身提供的字体满足不了要求，呵呵，话说大了，做结构的很多钢筋符号什么的没有怎么办，别人做好的字体为何不可以拿来一用，没什么好说的，想用就用吧。
五、 标注及标注样式1、使用布局（图纸空间）出图的情况，标注样式只设一种就行了这里的关键是设全局比例Dimscale=0，在标注样式中表示为：“将标注缩放到布局”，即勾选此项2、使用模型空间出图的情况，没办法，要么预先把所有的或经常用的标注样式设置好，或者随用随设，依个人喜好，总之很繁琐，鉴于标注是CAD里很关键的一点，建议作图方式使用布局3、标注样式中的各种数量（指箭头大小、基线间距、文字高度等）设置，无论是布局（图纸空间）出图，还是模型空间出图，均采用实际图纸（指打印出来的A2、A3图纸）中的大小比方说实际图纸中文字高3.5mm，那就设3.5我的习惯设置，见以下连续贴图：注：关于标注样式的设置，我建议只设一种，一是简单，只有一个标注样式，就基本上可以解决所有的标注情况，一劳永逸，二是不需要换算那讨厌人的比例，不容易出错有的人喜欢把这里设置成按比例换算后的大小，例如实际图纸中3mm的字高设成300mm，坚决不是一种好习惯对于模型空间，字高应该使用全局比例来调整，对于布局，直接设置成实际大小关于标注的方式，我建议在图纸空间中标注（包括引线标注、其它注释文字等），其实这也是AutoCAD公司使用图纸空间的本意。
大家可以看看AutoCAD2006帮助里关于图纸空间的解释：“图纸空间是图纸布局环境，可以在这里指定图纸大小、添加标题栏、显示模型的多个视图以及创建图形标注和注释”当然这里并没有强制规定另外，在图纸空间标注时可以有两种情况，一种是在激活的视口里标注，一种是在图纸空间中标注在激活的视口里标注，实际上就是在模型空间里标注，其结果自然是标注本身位于模型空间，不用说在图纸空间中标注的结果是，标注本身就位于图纸空间要注意的是，在激活的视口里标注，全局比例必须设成Dimscale=0，而不能设成Dimscale=1，或者你预先查询一下视口比例，再设Dimscale=视口比例也是可以的，尽管在Dimscale=1的情况下，直接在图纸空间中标注也是正确的，不过，何必呢？统一设成Dimscale=0不就啥事都没了吗？我的习惯是，文字、尺寸标注及各种符号等均在图纸空间现在习惯了，觉得文字、尺寸标注、符号等就应该放在图纸空间里，如果你不喜欢这样，可以随时用“Chspace”命令把文字、尺寸标注及符号等转换到模型空间中去 六、 关于比例比例的问题论坛上说的多了，却是越说越糊涂，但不说还不行，那就简单点，重在体会与领悟。
1、如果你用布局出图，基本上不用关心比例的问题意思是说，你可以知其然而不知所以然所以，强烈推荐使用布局出图2、如果你用模型空间出图，则不得不考虑比例换算，你不仅要知其然而且要知其所以然3、全局比例：全局比例是一个显示比例，等于打印比例，即与对象的实际尺寸值无关4、测量比例：测量比例是一个缩放比例，与对象的实际尺寸值有关在模型空间中出图，当缩放图形时要用到测量比例，在布局中出图，测量比例始终等于1，亦即不考虑测量比例的存在5、打印比例：模型空间的打印比例等于全局比例，布局的打印比例始终等于1：16、视口比例：对象在图纸空间中的大小相对于模型空间中的大小的缩放比例，因图纸大小、视口数量而定7、填充比例：不知道说什么，慢慢试吧8、线形比例：只针对虚线、点划线的显示，对实线不起作用（好像是废话）注：显示比例的意思是只影响标注的数字与图形本身的相对比例，不影响具体的数字的大小，缩放比例正相反，不影响标注的数字与图形本身的相对比例，只影响具体的数字的大小七、 布局（图纸空间）和模型空间1、图纸空间和模型空间图纸空间和模型空间一样都是一种载体，模型空间承载几何对象构成的图形，图纸空间承载视图、标注、注释以及图框，还包括页面设置。
2、布局和图纸空间视图、标注和注释以及页面设置在图纸空间里调整、安排的过程称为布局，同时布局也指这种调整、安排的结果注：以上仅是我的一点理解，注重对布局（图纸空间）和模型空间概念的感性认识，仅此而已，其他的就没说的了呵呵，实际上我也没想出什么更好的解释来 八、 关于图框及页面设置1、先按图纸的实际大小画好图注：例如A3的图纸大小为420*297mm，就按这个尺寸画好，同理A2图纸大小为594*420mm，也按这个尺寸画好式样各个公司、单位都有自己的标准格式，比葫芦画瓢就可以了，如果别人的不错借用一个加工一下也无妨图框中的文字字高按实际大小，3.5 mm就按3.5 mm，2.5 mm就按2.5 mm注意不需要缩放图框另外，建议在模型空间中绘制，并使用外部参照命令引用到布局中，好处慢慢体会吧 2、在布局中插入图框用“Insert” 命令插入，插入点位于“0，0，0”，用“Pagesetup” 命令打开页面设置，选择打印机，点“特性”后选择“修改标准图纸尺寸（可打印区域）”，再选择纸张，把上下左右边距全改为0，保存退出见下图：这是页面设置好后的界面这是页面设置好后的布局界面：注：我这里的图框插入没有作成块，因为是属于一个文件一张图纸的情况，作成块根本没用，反正如果要修改图框中文字的话总要编辑一次，是不是块都无所谓，如果做成也块的话编辑时调用的是“在位编辑”命令，反而不如直接编辑来得方便。
设好的布局里没有视口，用的时候再建，很灵活另外，如果你没有打印机，就随便找一个打印机驱动程序装上去，到打印时再替换，没关系的你还可以预先把你可能用到的几种打印机都按上面的设置过程进行设置，存成不同的.pc3文件，在打印时按需选择 九、 利用布局出图步骤：1、首先在模型空间里绘制图形举例图形，已经全部画好了，实际上不必如此，后面有说明这是模型空间里的图形：2、切换到图纸空间 （别问我怎么切换啊）这里要说明一下，首先你自己要确定好在一个布局中放几个图形，这里我计划放三个主图形，两个是大样图，主图在什么位置，大样图在什么位置，以及它们大概的区域，要做到心中有数，同时要考虑文字、尺寸标注及符号的位置这是规划好的区域：3、用“Mview”命令建视口先建主图——立面图的视口，拉出视口边框，双击视口内部激活，使用缩放命令或鼠标滚轮调整视口内图形为立面图，使之充满视口，从而确定图形的大小是我所要的（可以利用视口本身的边框来构图），然后用Vpscale命令点选视口边框查看此时视口比例，接近1：X，一般比例要取整，所以我们设为1：X，可以点选视口边框，按Ctrl+1打开特性工具栏，在“自定义比例”中输入1：25。
见下图：4、同样，建立主图——剖面图及平面图的视口，并调整各自视口内图形为相应的平面图、立面图见下图：5、建大样图的视口同理，建大样图的视口，按前述方法调整视口比例为1：5大样图直接利用原剖面图生成，不需要另外画出或从剖面图拷出放到一边，这样修改剖面图时其结果就可以直接在大样图中反映出来大样图的圆形视口，是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的见下图：6、标注尺寸及注释，添加符号等，完成图纸完成的图纸见下图：注：首先，强调一点，实际操作时以上步骤是相互穿插进行的，也就是边画图边建视口边调整边标注，可以很随意，不要太机械建立视口遵循从主图到副图及从上到下、从左到右的原则关于视口在布局中的大小，亦即视口边框的大小，虽然可以灵活设置，想开多大就开多大，但比较好的方式则是通过视口边框来构图，以起到边界和限制的作用，达到任意裁减和拼接图形的目的，在这种情况下，视口边框的大小就不能随意了，要正好包容你想要的那部分图形，使不想要的图形不显示，而不论图形本身是一个整体还是各自独立的关于这一点，还可参看一下后面视口的应用一段视口层应单独设置，我这里放置在“DefPoints”图层，这是AutoCAD自带的，具有不打印功能，正好利用，你也可以放置在任何其它的层中，随便了。
对于AutoCAD2006，常用比例可以预先设好，用的时候直接选就可以了，十分方便，见下图：十、 在布局中批量打印步骤：1、键入Publish命令，打开发布对话框见下图，注意“发布到”选择“页面设置中指定的绘图仪”，且“添加图纸包含”选择“布局选项卡”默认“模型选项卡”也是打钩的，我们这里是打印布局，不是打印模型，所以取消它2、点“添加图纸”按钮，输入需要打印的图纸见下图：3、查看（此步骤不是必需，只是为了说的清楚些）见下图，可以看到，原图（全部）已包含页面设置，但不是命名页面设置，所以显示“默认：无”，不过照样可以打，如果是命名页面设置，则显示页面设置名称4、至此，点击“发布”按钮，大功告成，可以一边吹牛去了要说的是，这种情况适用于你有一台固定的打印机，比如说在单位里，你的图纸可以预先都设置好习惯不一样，假如你每一次的新图都是从模板文件开始，就在模板文件中设置好，当然也可以像我一样，现在已不用模板（dwt）文件了，反正从以前的图纸随便拷一张过来设置一下，余下的就以这一张为准另存新图纸如果你需要去外边打印，可能要变更打印机，那么就再费点事吧，进行下面一步 5、变更打印机见下图，全选图纸，默认第一张图纸显示背景色等待你操作，这里点击中间“页面设置”右侧的下拉箭头出现“输入…”，点击它找到硬盘上你已保存的页面设置文件（dwg文件）输入就可以了。
这是输入后显示“已输入”新打印机的图纸列表，注意需要你再次点击已输入的页面设置 见下图：6、剩下的，不用我说了，还是点“发布”，完了就继续吹牛去，呵呵注：我的习惯是，一张图纸中仅一个布局，也即一张图纸对应电脑中的一个文件当然，个人习惯不一样，一张图纸中有多个布局时，也是可以按以上方法操作的，但对于一个布局中有多张图纸的情况就无能为力了，这个需要大家注意以上操作显然也不适用于模型空间批量打印，对此本人也没有研究过对于页面设置，既可以在设置好后存成一个空白的CAD文件（可以包含多个打印机的设置），例如命名为A3(canon页面设置).dwg，在电脑中一看便知；也可以利用正式的图纸中已命名的页面设置，像上图中“A3（A4窗口打印）”，这是页面设置名，都可以，看个人的习惯了前者相对而言要整洁规矩些不论何种情况，设置好后最好先打印一张试试，确认没有问题再批量打印，尤其是去外边打印的时候，总之磨刀不误砍柴工嘛十一、 视口的应用以下应用有些谈不上正规，也许不算什么，只是找点感觉1、作放大图可以说，这是利用布局出图最实用的一个功能上面的例子中已经包含了做大样图的内容，强调一下，大样图应利用原图通过视口边界直接生成，否则就体现不了视口的功能了，换句话说用布局出图就没什么意思了。
2、隐藏对象这是利用图层工具栏中的“在当前视口中冻结”的功能，达到隐藏对象的目的当然，首先你要激活欲冻结对象的视口，然后选择欲冻结对象，再点击“在当前视口中冻结”这是一个很重要的功能，比如可以利用此功能将平面布置图及顶棚平面图中的对象画在一个房间平面内，然后在布局中开两个视口（当然不在一个布局中也可以），分别显示平面布置图而隐藏顶棚平面图的对象（如灯具）和顶棚平面图而隐藏平面布置图的对象（如家具），以达到各取所需的目的3、旋转图形有三种方法：第一种、UCS+Plan第二种、Mvsetup第三种、在图纸空间里，点击视口内部，这时后用ＤＶ命令，然后再用ＴＷ命令，就可以做到只改变图纸空间里的布置图位置而不去改变模型空间布置图的坐标说一下Mvsetup命令，该命令旋转的是视口内的视图，这一点与Rotate命令是不同的，Rotate命令旋转的是模型空间里的对象，将影响所有的视口，而Mvsetup命令不影响模型空间，同时也不影响其它视口另外，视口是不能被Rotate的，亦即对视口这个对象应用Rotate命令无效注意在使用这两种方法时时视口都不能被锁定还有一点，Mvsetup命令很不好用，有点神经。
第一种方法虽说简单些，操作完后却变成缩放全图，视口比例发生变化，也是非常不爽所以，这两种方法我是基本没用过，所以具体操作就免了当然，也可能是没玩转，反正需要实现类似目的的时候，我都是采用移动、拉伸、对齐或者作辅助线等等笨办法完成的4、裁减对象关于这一点，属于个人理解，可以参看上面九-1模型空间里的图形那一张图片，在模型空间里，地面线、楼板线及顶棚线拉的很长，根本没考虑整齐，其实这张还规矩些，再后来我的图有些在模型空间里看，简直是“惨不忍睹”，当然布局里绝对是没得说，呵呵因为用不着那么谨小慎微，这样一样，画的时候可以很随意，到图纸空间里的时候，就用视口边界进行裁减，反正视口外的图形是看不见的，由此在模型空间画图完全可以不那么规矩，可以自由自在地发挥 5、排列图形下面的图中，在模型空间是一个整体，在图纸空间中该图形被几个并列的视口处理，以便适合布局此功能起到放大图形的作用见下图：模型空间图形——整个剖面是一个完整的图形：图纸空间图形——其中的紫红色为视口边界，显示局部拼接的效果6、拼接图形上面的处理仅仅是在视口中对视图进行简单的平移，只显示需要的部位，不需要的部分被挡在视口之外，并不要求完整和精确，如果要求完整和精确对位的话，则要使用下面的命令。
可以利用同步调整视口命令——“Vpsync”，以一个视口为主视口，调整其它视口，使其它视口中的图形与主视口中的图形完美地对接起来，这对于诸如加长图分开打印、地形图的衔接等等非常有用，效果好极了小心翼翼地承认一下，加长图分开打印、地形图的衔接这样的活儿我是没实际操作过不要怪我，因为没机会，呵呵）见下图：实际上，这个命令的操作结果是使不同视口中的视图位置重合在一起、且比例相同（如果不同的话），相当于是同一个视图正因为如此，所以要求相邻视口的边框是重合的，否则的话，相邻视口之间的图形还是会被视口遮挡的见下图：十二、 结束语一时兴起，想就布局的使用写点自己的感想，谁知落笔之后就一发不可收拾，觉得哪都想泼墨，干脆自由发挥，于是就有了本文当然，文中难免出现纰漏，而且一家之言，仅是个人的一些粗浅的见解而已，如果能给生手一点小小的帮助，使老手温故而知新，给高手一个批判的舞台，就算没白费心思页面设置（右击标签）：选择打印设备（系统里有驱动的），设置图纸幅面、打印方向等不建议设置打印比例CAD设计论坛;i*U:t$C){&H4l视口设置：原有的视口删掉，并在工具——选项里设置新建布局不创建视口根据需要添加一个或几个视口，选F——布满。
CAD设计论坛5b.x%e Z#e/l6S3Q0M视口是个普通对象，可以象其他对象（如线条）一样进行操作（移动，复制，删除等）'E"H+s2N'T(H6K)n视口是个特殊对象，可以在模型——图纸空间转换方法是点击右下方的图纸/模型按钮，或者在视口内/外双击在模型空间，其中显示的图形可任意编辑，包括Z命令（改变显示大小）使用Z——S——nXP（n是数字）可以精确设置打印比例还可以根据投影关系对齐视口内的图形，（命令：MVSETUP）详细的帮助里都有g%O#o7p%f$s(),为工程师增加动力再给布局起个名好啦，打吧这个布局永远不变，可在任何时候调用AutoCAD2002 布局（图纸空间）使用详解图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因如果不再希望改变布局，就需要“锁定视口”注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
比如右图设置的“毫米”我们大可不必理会3、标准图框，每个工程在进行之前，就应该作一个标准图框供参与该项目的所有人员使用，以作到出图风格的一致如右图的A3图框，在模型空间做好，并以毫米为单位左下角的坐标为（0，0）为便于使用者插入图框，应单独存为一个DWG文件4、打印比例，打印时其他的设置基本适合各自的习惯即可，现在唯一要求不同的是要求按1：1打印或者1：1.02（就是缩小至98％）打印，这样的好处很明显，我们不需要进行繁琐的比例换算工作，所有的比例问题在图纸空间和标注样式里面设置最终同一个工作组的绘图风格基本一致如下图所示：5、标注样式的设置打开“标注样式管理器”，在“样式”列表中列出当前文档中已经存在的标注样式，一般在作图中可能会用到1～2种样式，最好把名称改为自己常用的，比如“GZ40QH_120”表示国主40项目桥涵组比例尺为1：120最好是在设置完一个标注样式以后再以此样式为基础样式新建其他的样式，按照这种方法，“GZ40QH_120”与“GZ40QH_250”两种标注样式只有一个参数不同，就是“调整”标签下的“使用全局比例”分别为12和25（前提是模型空间绘图单位为“cm”），设置非常简单。
样式设置好了以后，还可以给你的同事共享，他们就不需要进行繁琐的设置工作了我们对“GZ40QH_120”进行修改，首先对诸如箭头大小、超出尺寸线长度、文字高度等进行设置，原则是最终要打印成什么样子就设置成什么样子，比如最终打印出来箭头大小为2.0mm，文字高为3.0mm，超出尺寸线1.5mm，那么在设置这些值时就设置成前面的数值，先不管它的放大系数然后切换到“调整”标签，选择“标注特征比例”框架下的“使用全局比例”，在其后的文本框内输入后面计算得到的全局比例（比如12或25）这样设置完以后，确定回到标注样式管理器，将需要用的标注样式置为当前，这样在模型空间进行标注时，其大小就比较合适，在出图时也不会出现混乱的图幅了这样设置一个明显的优点是在调整标注样式时，我们基本上可以不管出图比例是多少，直接将各项设置成最终出图的效果，需要针对不同出图比例调整的唯一 一个参数就是全局比例 6、在做完一副图的大致轮廓，也就是在没有进行大量的文字及尺寸标注之前就要按以下方法确定最终的出图比例，也就是需要确定全局比例、自定义比例系数、模型空间文字大小（同时可以确定多义线的宽度）我编制了一个小程序用来计算这几个值，非常方便，后面详细介绍。
1）图的大致轮廓绘制好了以后，切换到图纸空间（布局），如下图一般切换以后就会提示布局设置，每次都提示比较烦，所以请按下图所示进行设置2）插入标准图框，使用MV（MVIEW）命令沿内边框开视口，如下图紫色框为正在创建的视口 双击视口范围以内或用MS命令从图纸空间 进入 模型空间（请注意操作方法），使用缩放平移等手段使你需要打印的那部分显示在图框范围内（当然我使用的是已经做好的图，一般是图的大致轮廓，如果知道最终的出图比例当然可以最后再做，但是新建的图一般都不知道）下面这张图为切换到模型空间，光标只在视口以内的范围内显示双击视口范围以外或用PS命令从模型空间 退回 图纸空间（请注意操作方法）如果不知道出图比例，就需要试算一下，这个过程很简单，先选择视口，如果直接选不中的话，如下图所示使用框选（从左往右框）然后点击特性窗左上角，选中“视口（1）”，表示选中的对象中只有一个视口这时我们可以查看并修改视口的特性了，那么主要就是用来设定出图的比例了，如图在视口的属性中我们需要关心的是两个地方，一个使“显示锁定”，一个是“自定义比例”显示锁定”用来将最终设置好比例的视口锁定，就不会因误操作导致重复调整视口了。
如何知道自定义比例呢，它就是我说的比例系数图中显示的是0.015，我在模型空间的绘图单位是厘米，图框为A3（420*297）没有进行比例缩放操作，就是说我出图是以毫米为单位的用“AutoCAD绘图用系数”工具计算，在“比例系数”后输入0.015回车后如下图显示，得到比例尺1：666.66667，这显然不是我们想要的，这时对得到的比例取整取1：600，输入到“比例尺”内，程序适时算出“比例系数”为0.0166666，将这个数输入到CAD特性窗中的“自定义比例”回车确认以后，出图的比例就设定为1：600了，同时程序告诉你，全局比例为60，将这个数输入到“标注样式”中“调整”标签下“使用全局比例”中即可完成对标注样式的设定，如果最终出图文字高度为3毫米，“Mode字高”告诉你在模型空间写的单行或多行文字高度应该为180，出图字高为4毫米，则模型空间高度应该为4*60＝240毫米如果某条多义线出图宽度想设定为0.8毫米，则模型空间应该设定这条多义线的宽度为0.8*60＝48毫米如果你知道出图比例为1：80，模型空间绘图单位为 毫米，出图也为毫米，则计算出比例系数0.0125，全局比例为80，依照上面介绍的就可以搞定一切了。
双击视口范围 以内 或用MS命令从 图纸空间 进入 模型空间 ，然后按下图在命令行输入Z回车再输入0.017XP更方便，关键字“XP”不能省 至此，布局的基本操作已经完成，再介绍一些实用的技巧如果在模型空间的图是倾斜的，可是我们却要把它出成平放的，如下图，又该怎么做呢第一步，从图纸空间 进入 模型空间，输入UCS名利回车，输入参数3（就是3点坐标系的意思），提示选择坐标原点，如图点取，再点取一点与原点之间的连线组成X轴方向在新的X轴逆时针小于等于90度方向点取一个点，或者干脆直接回车，确定Y轴坐标系变成下图所示此时输入PLAN命令连续回车确认，将新坐标系“摆平”，这时视口又把模型空间所有的东西显示出来了，就得按照上面的方法再调整了，熟练就会很快的话又说回来，这种办法只需调整一次，以后你再对这张图反复修改、调整均不会引起出图多大的变化了，熟练使用效率是非常高的调整好以后最好“锁定视口” 再一个问题是在同一张图纸上需要用到两种以上的比例出图，如下图这个问题其实就是需要用到两套标注样式和两个视口，对应图形部分的文字高度需要分别设置，用于1：600的图形部分字高为180，标注样式用GZ40QH-600，用于1：120的图形部分字高为36，标注样式用GZ40QH-120。
说明性的文字直接写到图纸空间即可，字高也不用换算了 如果一张图中有多个视口，打印时视口线也会打印出来，解决的办法是把这部分视口放置在“DefPoints”图层中，有的汉化版在图层管理器中显示为“定义点”图层，放置在这个图层中的对象是不会被打印出来的，看下图，如果某个图层中的东西也不想打印出来，可以在图层管理器中点击对应图层后面的那个打印机，让他出现红“×” 再有，有时在模型空间设置的线型为虚线，在图纸空间显示的却为实线，这是线形比例问题，首先你要从图纸空间 进入 模型空间，试试用“RE”命令刷新一下，如果还没有正常，就选择那条虚线（当然也可以是点画线），调整它的“线型比例”，有时一次调整不好，就需要多调整几次，达到要求为止调整“线型比例”时，因为使用不同的线性所以会导致比例值差异很大，所以我虚线只用“HIDDEN”，点画线只用“CENTER”，这两种的“线型比例”可以跟全局比例联系起来，具体关系我就不多说了，自己琢磨吧如果“线型比例”过大过小在模型空间都会显示不出线型来，所以建议虚线要用一种或两种颜色来区分，比如我的图中蓝色就是虚线 最后，在对页面设置完成以后还要进行最后一项工作，就是“页面设置”不要以为这个工作无所谓，设置好以后你还可以使用CAD的辅助工具进行批量打印，不过这要求一个文件只有一个布局，一个布局里面只有一张图，并且这张图的打印设置已经设置完成。
鼠标右单击“布局1”在快捷菜单中选择“页面设置”设置界面跟打印设置几乎一样，如果这次的打印需要与上次打印设置基本一样，直接选<上一次打印>即可完成大部分设置工作，你唯一要做的就是点击“窗口”选择打印范围，然后确定，最后预览一下，可以到所有工作完成以后，统一一次打印出你的成果 %k-N3A,O+d-z5~8t!_.C()是国内最专业,发展最快的AutoCAD设计讨论基地,论坛云集高手,提供CAD的教程,练习,考试,软件下载,教程下载,基础培训等一体化解决方案.并推出Pro/Engineer,Unigraphics,SolidWorks相关讨论专区.我们的口号:CAD设计论坛,为工程师增加动力.请记住我们的网址:53。
