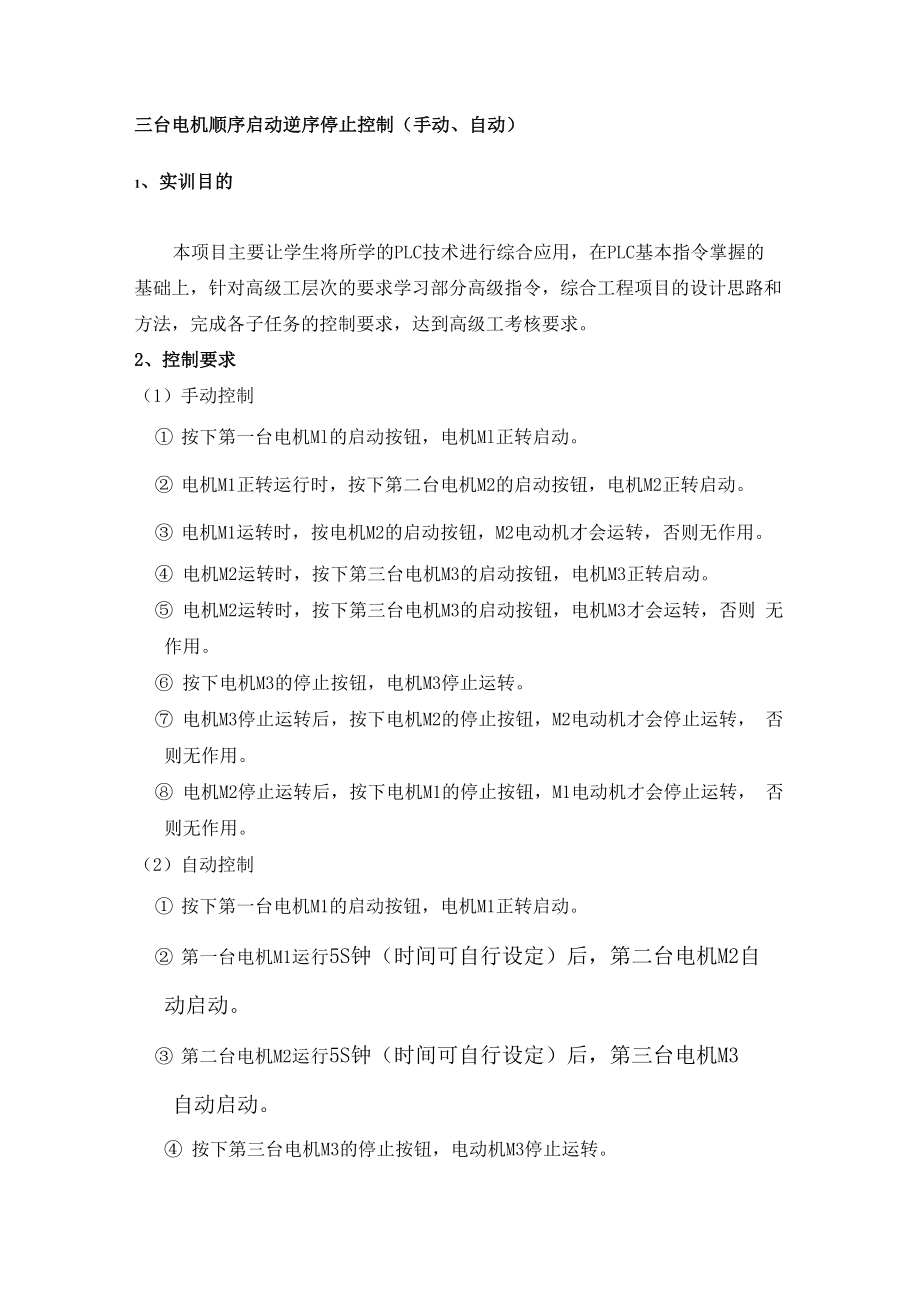

三台电机顺序启动逆序停止控制（手动、自动）1、实训目的本项目主要让学生将所学的PLC技术进行综合应用，在PLC基本指令掌握的 基础上，针对高级工层次的要求学习部分高级指令，综合工程项目的设计思路和 方法，完成各子任务的控制要求，达到高级工考核要求2、控制要求（1）手动控制① 按下第一台电机Ml的启动按钮，电机Ml正转启动② 电机M1正转运行时，按下第二台电机M2的启动按钮，电机M2正转启动③ 电机M1运转时，按电机M2的启动按钮，M2电动机才会运转，否则无作用④ 电机M2运转时，按下第三台电机M3的启动按钮，电机M3正转启动⑤ 电机M2运转时，按下第三台电机M3的启动按钮，电机M3才会运转，否则 无作用⑥ 按下电机M3的停止按钮，电机M3停止运转⑦ 电机M3停止运转后，按下电机M2的停止按钮，M2电动机才会停止运转， 否则无作用⑧ 电机M2停止运转后，按下电机M1的停止按钮，M1电动机才会停止运转， 否则无作用2）自动控制① 按下第一台电机M1的启动按钮，电机M1正转启动② 第一台电机M1运行5S钟（时间可自行设定）后，第二台电机M2自动启动③ 第二台电机M2运行5S钟（时间可自行设定）后，第三台电机M3自动启动。
④ 按下第三台电机M3的停止按钮，电动机M3停止运转⑤ 第三台电机M3停止3S钟（时间可自行设定）后，第二台电机M2自动停止⑥第二台电机M2停止3S钟（时间可自行设定）后，第一台电机Ml自动停止3、考核要求（1） 用PLC控制图6电路，并且进行安装与调试2） 电路设计要求：根据任务，设计主电路电路图，列出PLC控制I/O 口（输 入/输出）元件地址分配表，根据加工工艺，设计PLC控制I/O 口（输入/输出） 接线图，编写PLC控制梯形图程序3） 安装接线：按PLC控制I/O 口（输入/输出）接线图在模拟配线板上进行 安装与接线元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、 美观4） PLC键盘操作：熟练操作键盘，能正确地将所编程序输人PLC；按照被控设 备的动作要求进行模拟调试，达到设计要求5）通电试验：通电顺序正确，进行仔细检查，通电试验，并注意人身和设备安全实现仿真运行FT1IIPU11FTIM2II 0IIC3kmiSTP2武⑷、 KM2、KM2 KM3图 6 三台电机顺序启动逆序停止控制惇止位10.1v1.JIIJTONI30-=11COrn;1INION133-PT1DD mi'39 140Q0 3< )M1 0()。
