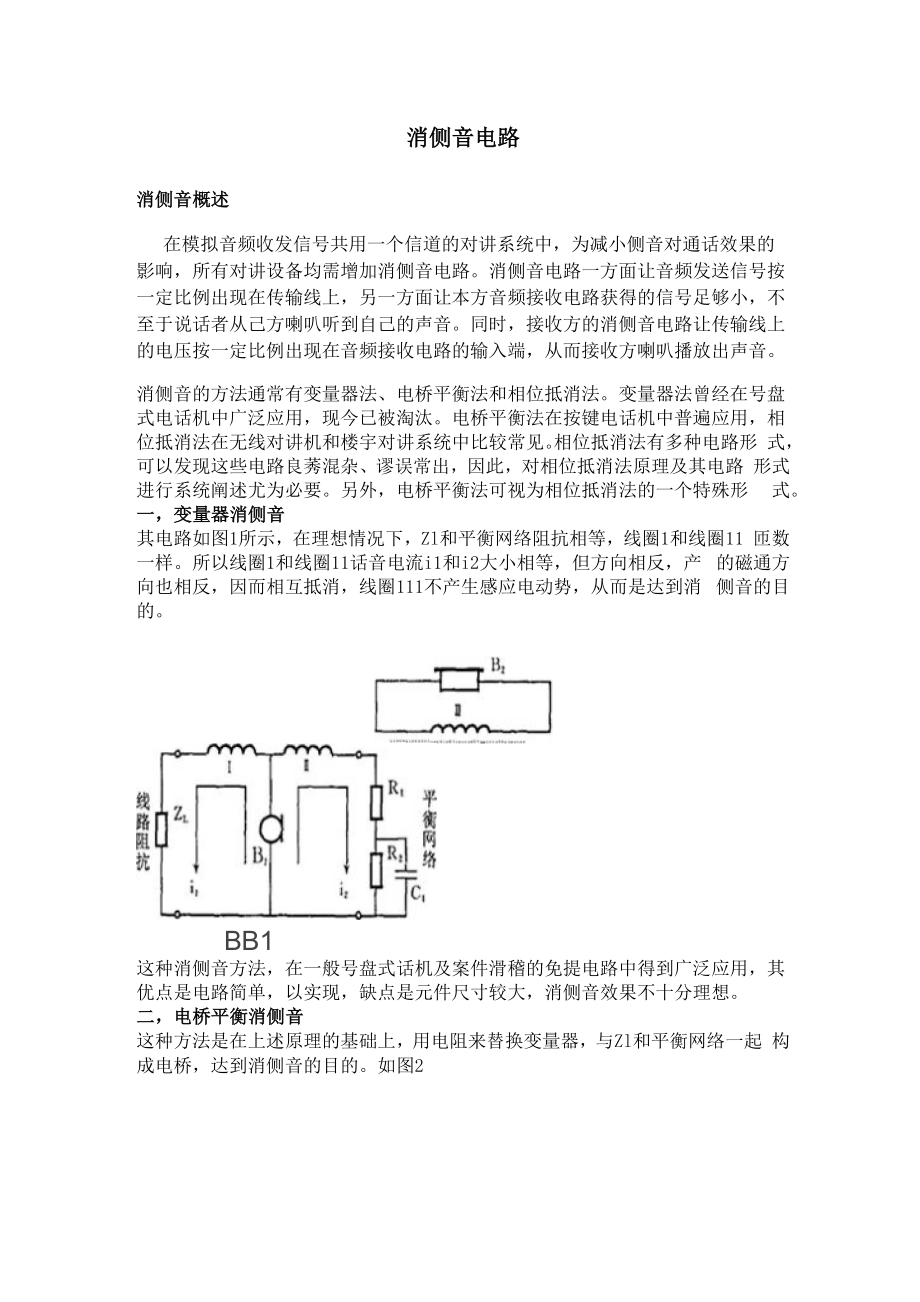

消侧音电路消侧音概述在模拟音频收发信号共用一个信道的对讲系统中，为减小侧音对通话效果的 影响，所有对讲设备均需增加消侧音电路消侧音电路一方面让音频发送信号按 一定比例出现在传输线上，另一方面让本方音频接收电路获得的信号足够小，不 至于说话者从己方喇叭听到自己的声音同时，接收方的消侧音电路让传输线上 的电压按一定比例出现在音频接收电路的输入端，从而接收方喇叭播放出声音消侧音的方法通常有变量器法、电桥平衡法和相位抵消法变量器法曾经在号盘 式机中广泛应用，现今已被淘汰电桥平衡法在按键机中普遍应用，相 位抵消法在无线对讲机和楼宇对讲系统中比较常见相位抵消法有多种电路形 式，可以发现这些电路良莠混杂、谬误常出，因此，对相位抵消法原理及其电路 形式进行系统阐述尤为必要另外，电桥平衡法可视为相位抵消法的一个特殊形 式一，变量器消侧音其电路如图1所示，在理想情况下，Zl和平衡网络阻抗相等，线圈1和线圈11 匝数一样所以线圈1和线圈11话音电流i1和i2大小相等，但方向相反，产 的磁通方向也相反，因而相互抵消，线圈111不产生感应电动势，从而是达到消 侧音的目的BB1这种消侧音方法，在一般号盘式话机及案件滑稽的免提电路中得到广泛应用，其 优点是电路简单，以实现，缺点是元件尺寸较大，消侧音效果不十分理想。
二，电桥平衡消侧音这种方法是在上述原理的基础上，用电阻来替换变量器，与Zl和平衡网络一起 构成电桥，达到消侧音的目的如图2线站阻捕平衔网络I熾£电轿平衛消惊音电貉在理想情况下，Zl和平衡网络阻抗相等，电阻R3和R4相等，所以话音电流II 和I2也相等，在R3和R4上产生的压降则大小相等，极性相反所以，C和D 两点间电压为0同样达到消侧音的目的在多数按键话机中，常采用这种方法其优点是成本较低，电路易于实现缺点 是性能不够稳定，送受话信号必须放大才能满足要求三•相位抵消消侧音电路原理图3所示，在这个电路中，Ajl是发送放大器，Aj2是侧音放大器，Aj3是 接受放大器，Zb和R2是消侧音元件vb AV:图3和位抵消消側音电路送话器B1产生的话音信号经Aj1放大后，一路经R3.V1放大，另一路经AJ2反 向放的，这两路的电流信号在A点B点的相位相反如果Zb和R2阻值选择合 适，则这两个信号在C电叠加后由于香味想反而低效，从而达到了消侧音的目 的这种消侧音电路效果较好缺点是电路复杂，用的元件较多总结以上通过三种消侧音电路（变量其消侧音•电桥平衡消侧音相位抵消消侧 音电路）分别介绍了三种消侧音方法，其各有优缺点，目前。
变量器法曾经在号 盘式机中广泛应用，现今已被淘汰电桥平衡法在按键机中普遍应用， 相位抵消法在无线对讲机和楼宇对讲系统中比较常见相位抵消法有多种电路形 式，可以发现这些电路良莠混杂、谬误常出，因此，对相位抵消法原理及其电路 形式进行系统阐述尤为必要另外，电桥平衡法可视为相位抵消法的一个特殊形 式。
