球涨式高压堵头

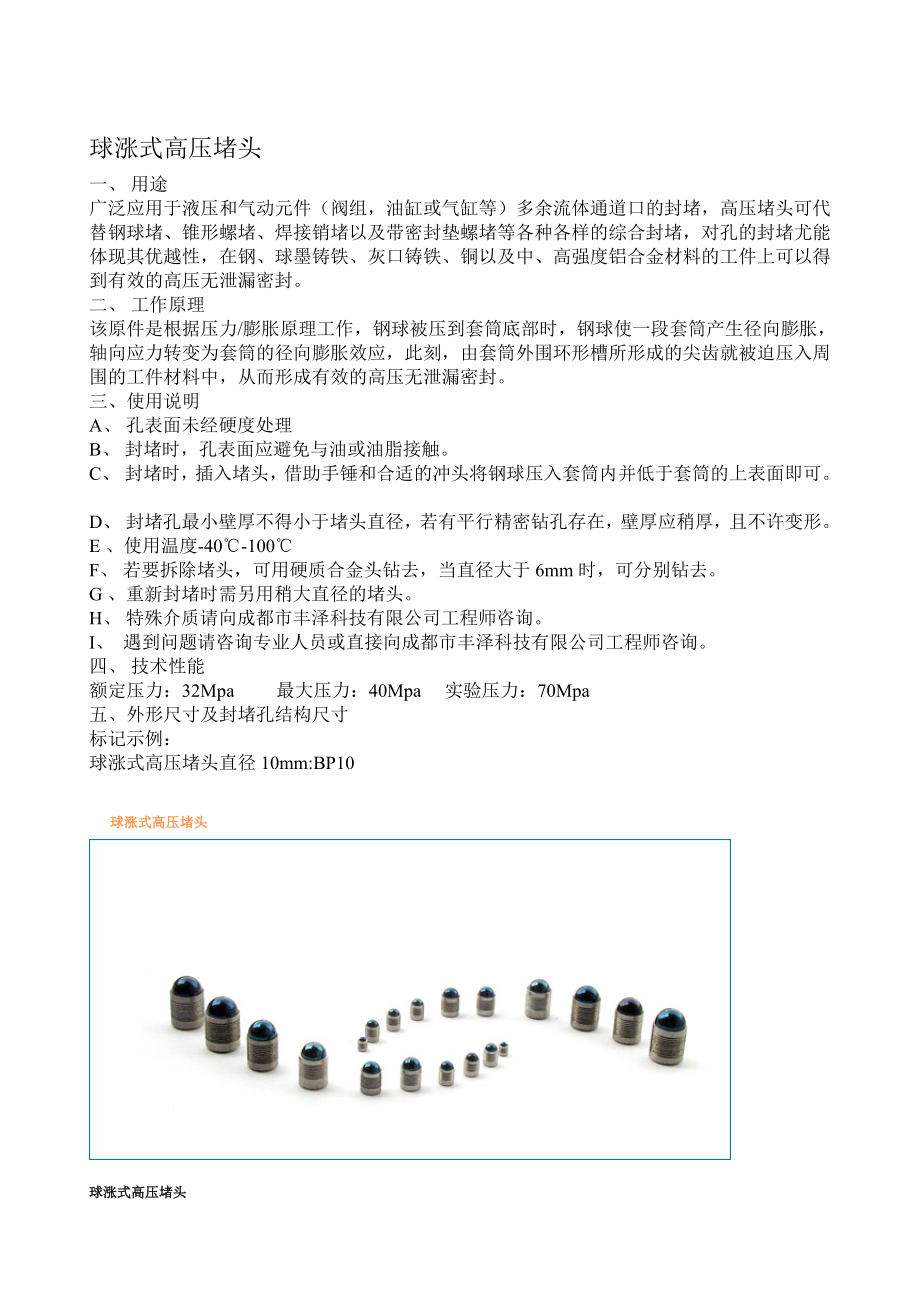

球涨式高压堵头一、 用途广泛应用于液压和气动元件（阀组，油缸或气缸等）多余流体通道口的封堵，高压堵头可代替钢球堵、锥形螺堵、焊接销堵以及带密封垫螺堵等各种各样的综合封堵，对孔的封堵尤能体现其优越性，在钢、球墨铸铁、灰口铸铁、铜以及中、高强度铝合金材料的工件上可以得到有效的高压无泄漏密封二、 工作原理该原件是根据压力/膨胀原理工作，钢球被压到套筒底部时，钢球使一段套筒产生径向膨胀，轴向应力转变为套筒的径向膨胀效应，此刻，由套筒外围环形槽所形成的尖齿就被迫压入周围的工件材料中，从而形成有效的高压无泄漏密封三、使用说明A、 孔表面未经硬度处理B、 封堵时，孔表面应避免与油或油脂接触C、 封堵时，插入堵头，借助手锤和合适的冲头将钢球压入套筒内并低于套筒的上表面即可 D、 封堵孔最小壁厚不得小于堵头直径，若有平行精密钻孔存在，壁厚应稍厚，且不许变形E 、使用温度-40℃-100℃F、 若要拆除堵头，可用硬质合金头钻去，当直径大于6mm时，可分别钻去G 、重新封堵时需另用稍大直径的堵头H、 特殊介质请向成都市丰泽科技有限公司工程师咨询I、  遇到问题请咨询专业人员或直接向成都市丰泽科技有限公司工程师咨询。

四、 技术性能额定压力：32Mpa         最大压力：40Mpa     实验压力：70Mpa五、外形尺寸及封堵孔结构尺寸标记示例：球涨式高压堵头直径10mm:BP10  球涨式高压堵头球涨式高压堵头一、用途　　广泛用于液压和气动元件（阀组、油缸或气缸等）多余流体通道口的封堵球涨式高压堵头可代替：钢球堵、锥形螺堵、焊接销堵以及带密封垫螺堵等各种各样综合封堵深孔的封堵尤能体现其优越性在钢、球墨铸铁、灰口铸铁、铜以及中、高强度铝合金材料的工件上可以得到有效的高压无泄漏密封二、工作原理　　该元件是根据压力/膨胀原理工作钢球被压到套筒底部时，钢球使一段套筒产生径向膨胀，轴向应力转变为套筒的径向膨胀效应此刻，由套筒外围环形槽所形成的尖齿被迫压入周围的工件材料中，从而形成有效的高压无泄漏密封三、使用说明1、孔表面未经硬度处理；2、封堵时，孔表面应避免与油或油脂接触；3、封堵时，插入堵头，借助手锤和合适的冲头将钢球压入套筒内并低于套筒上表面即可；4、封堵孔最小壁厚不得小于堵头直接，若有平行精密钻孔存在，壁厚应稍厚，且不许变形；5、使用温度：-40～100°C 6、若需拆除堵头，可用硬质合金钻头钻去，当直径大于6mm时，可分次钻去；7、重新封堵时需另用稍大直径的堵头；8、遇到问题请咨询专业人员或直接向成都市丰泽科技有限公司咨询。

四、技术性能：　　额定压力：32MPa　　最大压力：40MPa　　实验压力：70MPa五、外形尺寸及封堵孔结构尺寸　　标记示例：　　球涨式高压堵头直径：10mm:QD10型号堵头尺寸　封堵孔尺寸dhDHD1tQD04444≥5≤30.3QD0555.55≥6.5≤40.3QD0666.56≥7.5≤50.3QD0777.57≥8.5≤60.3QD0888.58≥9.5≤70.3QD099109≥11≤80.3QD10101110≥12≤90.5QD12121312≥14≤10.50.5QD14141514≥16≤12.50.5QD15151615≥17≤13.50.5QD16161716≥18≤14.50.5。
