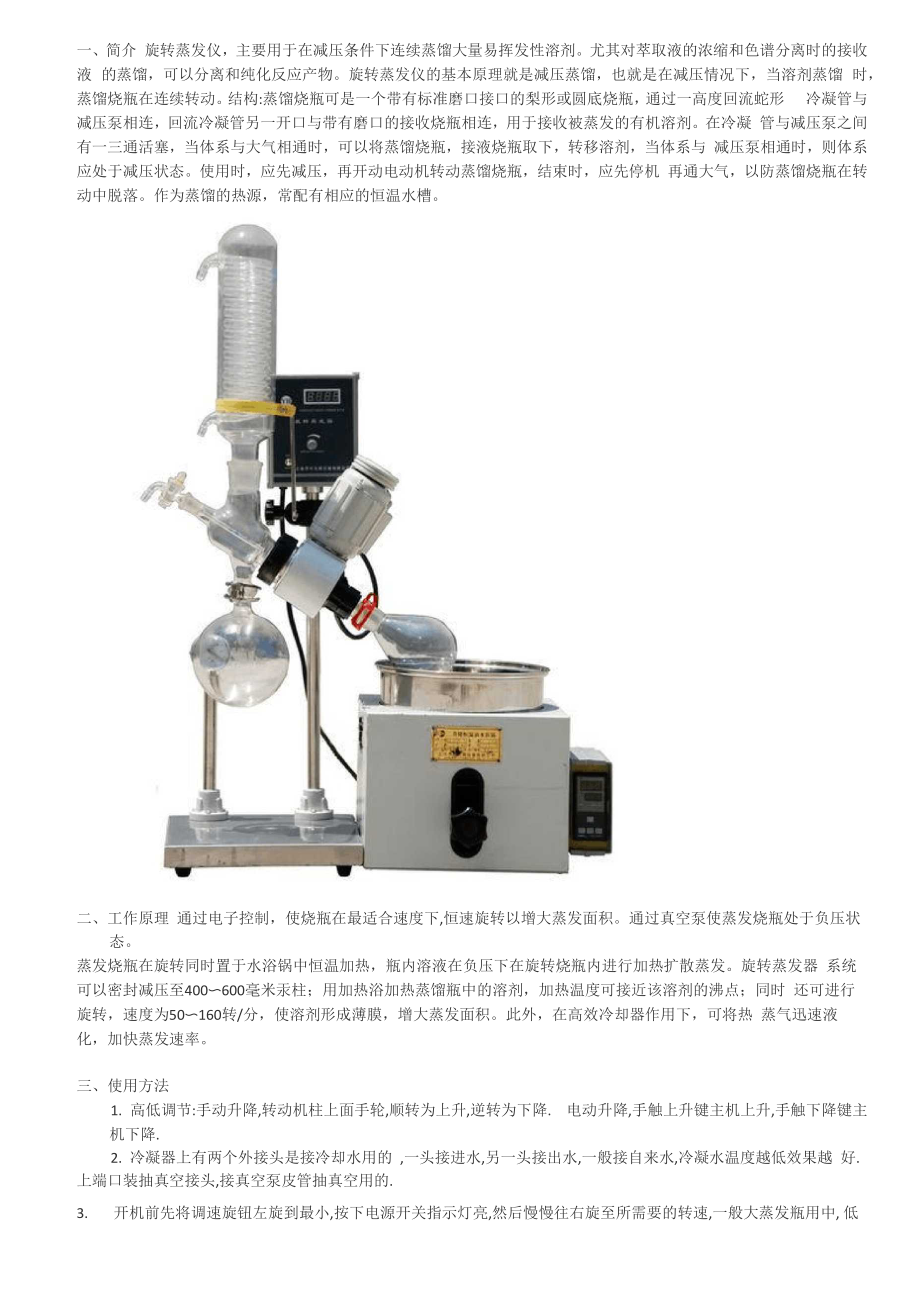

一、简介 旋转蒸发仪，主要用于在减压条件下连续蒸馏大量易挥发性溶剂尤其对萃取液的浓缩和色谱分离时的接收液 的蒸馏，可以分离和纯化反应产物旋转蒸发仪的基本原理就是减压蒸馏，也就是在减压情况下，当溶剂蒸馏 时，蒸馏烧瓶在连续转动结构:蒸馏烧瓶可是一个带有标准磨口接口的梨形或圆底烧瓶，通过一高度回流蛇形 冷凝管与减压泵相连，回流冷凝管另一开口与带有磨口的接收烧瓶相连，用于接收被蒸发的有机溶剂在冷凝 管与减压泵之间有一三通活塞，当体系与大气相通时，可以将蒸馏烧瓶，接液烧瓶取下，转移溶剂，当体系与 减压泵相通时，则体系应处于减压状态使用时，应先减压，再开动电动机转动蒸馏烧瓶，结束时，应先停机 再通大气，以防蒸馏烧瓶在转动中脱落作为蒸馏的热源，常配有相应的恒温水槽二、工作原理 通过电子控制，使烧瓶在最适合速度下,恒速旋转以增大蒸发面积通过真空泵使蒸发烧瓶处于负压状态蒸发烧瓶在旋转同时置于水浴锅中恒温加热，瓶内溶液在负压下在旋转烧瓶内进行加热扩散蒸发旋转蒸发器 系统可以密封减压至400〜600毫米汞柱；用加热浴加热蒸馏瓶中的溶剂，加热温度可接近该溶剂的沸点；同时 还可进行旋转，速度为50〜160转/分，使溶剂形成薄膜，增大蒸发面积。
此外，在高效冷却器作用下，可将热 蒸气迅速液化，加快蒸发速率三、使用方法1. 高低调节:手动升降,转动机柱上面手轮,顺转为上升,逆转为下降. 电动升降,手触上升键主机上升,手触下降键主机下降.2. 冷凝器上有两个外接头是接冷却水用的 ,一头接进水,另一头接出水,一般接自来水,冷凝水温度越低效果越 好.上端口装抽真空接头,接真空泵皮管抽真空用的.3. 开机前先将调速旋钮左旋到最小,按下电源开关指示灯亮,然后慢慢往右旋至所需要的转速,一般大蒸发瓶用中, 低速，粘度大的溶液用较低转速•烧瓶是标准接口 24号,随机附500ml,1000ml两种烧瓶，溶液量一般不超过50%为适 宜.四、产品特点♦独特的密封结构和精选密封材料，耐蚀性强♦高蒸发效率，高回收率♦模块式系列化设计，可扩展性强♦装拆方便，操作方便，维修方便♦不锈钢(特殊塑料)底盘，立柱，立轴，铝合金铸件，造型美观,耐腐蚀♦关键密封件,电子原件为进口件五、注意事项1•玻璃零件接装应轻拿轻放，装前应洗干净,擦干或烘干.2•各磨口，密封面密封圈及接头安装前都需要涂一层真空脂.3. 加热槽通电前必须加水，不允许无水干烧.4. RE-52B必须使(19)拧入保险孔内保险，以免损坏烧瓶.5. 如真空抽不上来需检查(1) 各接头,接口是否密封(2) 密封圈,密封面是否有效(3) 主轴与密封圈之间真空脂是否涂好(4) 真空泵及其皮管是否漏气(5) 玻璃件是否有裂缝,碎裂,损坏的现象PN06/0G3PN06/033'I113 225009 23 0D |2-0A1 06/13/46161 ]$。
