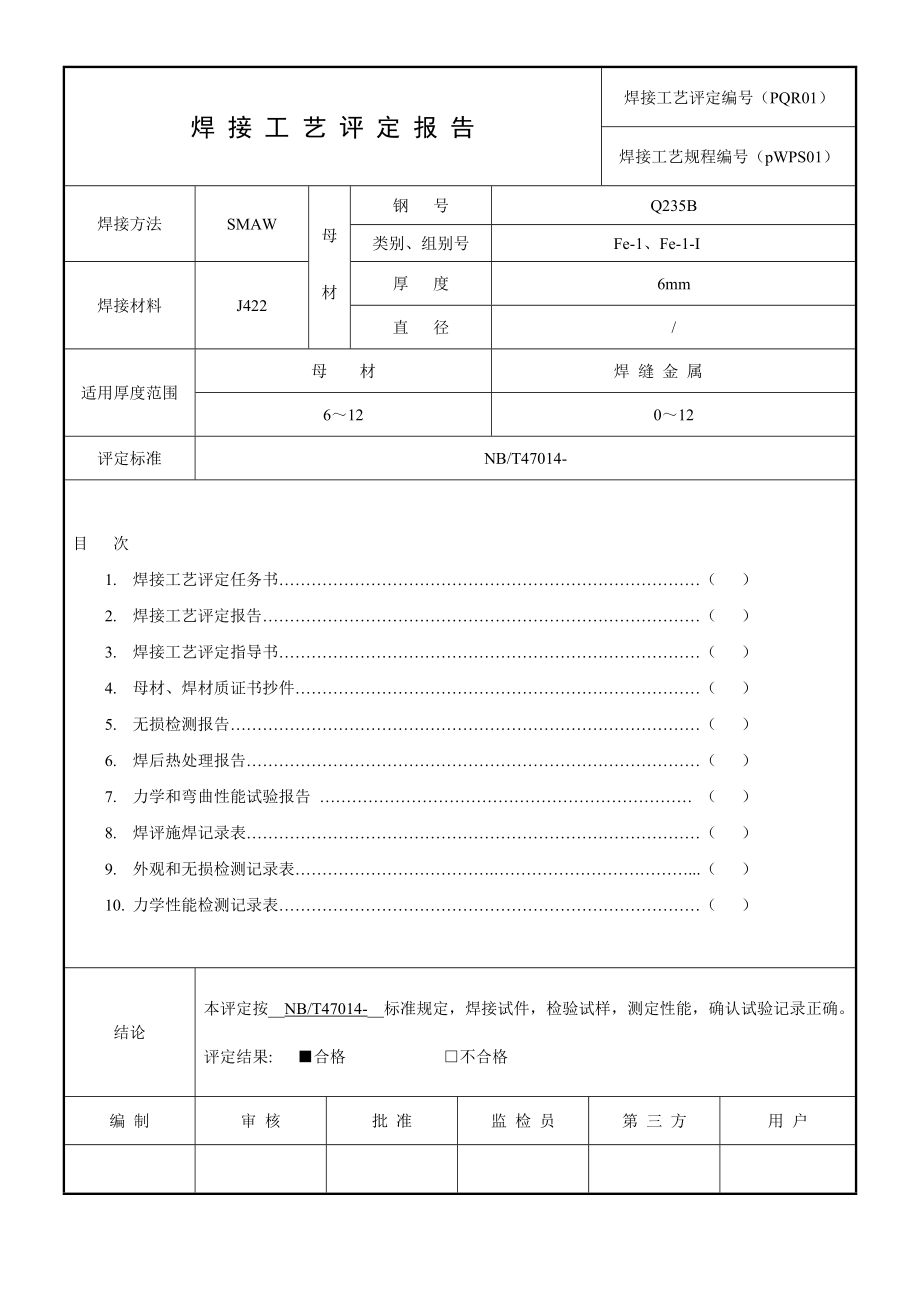

焊 接 工 艺 评 定 报 告焊接工艺评定编号（PQR01）焊接工艺规程编号（pWPS01）焊接方法SMAW母 材钢 号Q235B类别、组别号Fe-1、Fe-1-I焊接材料J422厚 度6mm直 径/适用厚度范围母 材焊 缝 金 属6～120～12评定标准NB/T47014-目 次 1. 焊接工艺评定任务书……………………………………………………………………（ ）2. 焊接工艺评定报告………………………………………………………………………（ ）3. 焊接工艺评定指导书……………………………………………………………………（ ）4. 母材、焊材质证书抄件…………………………………………………………………（ ）5. 无损检测报告……………………………………………………………………………（ ）6. 焊后热处理报告…………………………………………………………………………（ ）7. 力学和弯曲性能试验报告 …………………………………………………………… （ ） 8. 焊评施焊记录表…………………………………………………………………………（ ）9. 外观和无损检测记录表……………………………….………………………………...（ ）10. 力学性能检测记录表……………………………………………………………………（ ）结论本评定按__NB/T47014-__标准规定，焊接试件，检验试样，测定性能，确认试验记录正确。
评定结果: ■合格 □不合格编 制审 核批 准监 检 员第 三 方用 户焊接工艺评定任务书表码号: Q/CKD/D102- 共 1 页 第 1 页编 制孙桂根日期-05-11工艺评定编号PQR01审 核李洲日期-05-11预焊接工艺规程编号pWPS01评定标准NB/T47014-要求完成日期1个月内母材标准，牌号厚度,mm尺寸mm接头形式简图：GB/T3274-, Q235B6mm500×150GBT3274-, Q235B6mm500×150焊接材料J422评定类型板—板对接保护气体/焊接位置平焊焊接方法SMAW预 热/焊后热处理SR清根方法碳弧气刨层焊接方法焊材牌号焊材规格电流种类及极性电流 (A)电压 (V)焊接速度(cm/min)线能量(kj/cm)钨极直径喷嘴直径1/1SMAWJ422φ3.2DC-80-10020-246.1-10≤23.6//1/2SMAWJ422φ4.0DC-160-18024-2611.8-13≤23.8//1/3SMAWJ422φ3.2DC-80-14020-249-13≤22.4//检验项目、评定指标及试样数量检验项目试样数量（件）试验方法评定标准NB/T47014-合格指标备注外观检查1件目检6.4.1.2无裂纹无损检测射线1件JB4730.2-6.4.1.2无裂纹超声//渗透//磁粉//拉伸试验■常温2个GB/T228 -6.4.1.5Rm≥510MPa□高温/弯曲试验■面弯2个GB/T2653-6.4.1.6弯曲外表面和侧面不得有大于3mm长的缺欠■背弯2个□侧弯冲击试验■焊缝3个GB/T229-6.4.1.7各区冲击功平均值不得＜12J，至多一个试样低于规定值的70%5×10×55■热影响区3个硬度检验//宏观金相检验//腐蚀试验//注：试样避开焊接缺陷取样。
预焊接工艺规程表码号: Q/CKD/D026- 共 2 页 第 1 页单位名称： 有限公司 预焊接工艺规程编号： PWPS02 日期： .05.11 焊接工艺评定报告编号： PQR01 焊接方法： SMAW 机械化程度（手工、半自功、自动）： 手工 焊接接头： 坡口形式： V 衬垫（材料及规格） / 其他 1：焊前应将坡口表面及两则20㎜内的水、锈等有害杂质清除干净 2：焊条，接规定进行烘烤3：坡口面为焊接正面 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）试件尺寸：500×300×7 双面焊，正面焊2层，背面清根焊1层母材： 类别号 Fe-1 组别号 Fe-1-1 与类别号 Fe-1 组别号 Fe-1-1 相焊及标准号 GB/T3274- 钢 号 GB/T3274- 与标准号 GB/T3274- 钢 号 GB/T3274- 相焊 厚度范围： 母材： 对接焊缝 2.5-12mm 角焊缝 不限 管子直径、厚度范围： 对接焊缝 :管径不限、壁厚2.5-10mm 角焊缝 / 焊缝金属厚度范围： 对接焊缝 ≤12mm 角焊缝 不限 其他: / 填充金属:焊材类别 Fe-1-1焊材标准 GB/T5117-填充金属尺寸Φ3.2mm、φ4.0mm焊材型号 E4303焊材牌号 J422填充金属类别焊条其他耐蚀堆焊金属化学成分(%) CSiMnPSCrNiMoVTiNb///////////其他：/注：对每一种母材与焊接材料的组合均需分别填表 预焊接工艺规程表码号: Q/CKD/D026- 共 2 页 第 2 页焊接位置： 对接焊缝的位置 平焊 焊接方向：（向上、向下） 立 向上 角焊缝位置 不限 焊接方向：（向上、向下） / 焊后热处理：温度范围（℃） / 保温时间（h） / 预热：预热 (℃) (允许最低值) / 层间温度(℃)(允许最高值) / 保持预热时间 / 加热方式 / 保护气体：气体种类 混合比 流量(L/min)保 护 气 / / / 尾部保护气 / / / 背面保护气 / / / 电特性：电流种类： 直流 （DC） 极性： 反接（－） 焊接电流范围(A)： 见下表 电弧电压(V)： 见下表 (按所焊位置和厚度,分别列出电流电压范围,记入下表)焊道/焊层焊接方法填充材料焊接电源电弧电压(V)焊接速度(cm/min)线能量(kJ/cm)牌号直径极性电流 (A)1/1SMAWJ422φ3.2DC-110-13022-26//1/2SMAWJ422φ4.0DC-140-18022-26//1/3SMAWJ422Φ4.0DC-140-18022-26///钨极类型及直径： / 喷嘴直径 (mm)： / 熔滴过渡形式： / 焊丝送进速度 (cm/min)： / 技术措施：摆动焊或不摆动焊： 不摆动 摆动参数： / 焊前清理和层间清理： 角向磨光机打磨 背面清根方法： 碳弧气刨 单道焊或多道焊（每面）： 多道 单丝焊或多丝焊： / 导电嘴至工件距离(mm)： / 锤击： / 其他： / 编制日期审核日期批准日期焊接工艺评定报告表码号: Q/CKD/D027- 共 3 页 第 1 页单位名称： 有限公司 焊接工艺评定报告编号： PQR01 预焊接工艺规程编号： PWPS01 焊接方法： SMAW 机械化程度(手工, 半自动, 自动)： 手工 接头简图（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度）： 双面焊，正面焊2层，背面清根焊1层，试件尺寸：500×300×6㎜ 母材：材料标准： GB/T3274— 钢 号.： Q235B 类、组别号：Fe-1、Fe-1-I与类、组别号： Fe-I、Fe-1-I相焊厚度： 6mm 直径： / 其他： / 焊后热处理：（附热处理记录曲线，编号：热处理温度(℃)： / 保温时间 (h)： / 保护气体：气体种类 混合比 流量(L/min)保 护 气 / / / 尾部保护气 / / / 背面保护气 / / / 填充金属：焊材标准： GB/T5117- 焊材牌号： J422 焊材规格： φ3.2㎜ φ4.0 ㎜ 焊缝金属厚度： 6mm 其他： / 电特性：（附焊评施焊记录）电流种类： 直流 极性： 反接 钨极尺寸： / 焊接电流 (A)： 100-180 电弧电压 (V)： 24-26 其他： 最大线能量：/ 焊接位置：对接焊缝位置： 平焊 方向(向上, 向下)角焊缝位置： / 方向(向上, 向下)技术措施：（附焊评施焊记录） 焊接速度(cm/min)： / 摆动或不摆动： 不摆动 摆动参数： / 多道焊或单道焊（每面）： 多道 多丝焊或单丝焊: / 其他: 预热：预热温度(℃)： / 层间温度 (℃)： / 其他： / 焊接工艺评定报告表码号: Q/CKD/D027- 共 3 页 第 2 页拉伸试验： 试验报告编号： PQR01 试样编号试样宽度(mm)试样厚度(mm)横截面积 (mm2)断裂载菏 (kN)抗拉强度 (MPa)断裂部位和特征02-125.056.1/75.50529．50断于焊缝02-225.106.1/75.80528．44断后距焊缝边缘6㎜以下空白/////弯曲试验： 试验报告编号： PQR01 试样编号试样类型试样厚度 (mm)弯心直径 (mm)弯曲角度 (o)试验结果02-3面弯6.0024.00180合格02-4面弯6.0024.00180合格02-5背弯6.0024.00180合格02-6背弯6.0024.00180合格冲击试验： 试验报告编号： PQR01 试样编号试样尺寸缺口类型缺口位置试验温度 (℃)冲击吸收功 (J)备注02-75×10×55V焊缝正中077Q235B，δ6，SR02-85×10×55V焊缝正中06502-95×10×55V焊缝正中06802-105×10×55V热影响区05702-115×10×55V热影响区07202-125×10×55V热影响区066/焊接工艺评定报告表码号: Q/CKD/D027- 共 3 页 第 3 页金相检验（角焊缝）：根部(焊透、未焊透)： / 焊缝(熔合、未熔合)： / 焊缝、热影响（有裂纹、无裂纹）： / 检验截面IIIIIIVV焊脚差(mm) /////无损检验:RT： 无裂纹（报告编号：RT/PQR01） UT： / MT： / PT： / 其他： / 耐蚀堆焊金属化学成分（重量 %） ：CMnSiPSCrNiMoVTiNb//////////分析表面或取样开始表面至熔合线的距离 (mm)： / 附加说明： /结论：本评定按 NB/T47014 规定焊接试件、检验试件、测定性能，确认试验记录正确 ，评定结果： 合格 焊工姓名杨贵焊工代号GH02施焊日期-5-15编制日期审核日期批准日期第三方检验表码号: Q/ZKD/D103-焊 接 工 艺 评 定 试 验 施 焊 记 录 表预焊接工艺规程编号.PWPS01焊接工艺评定报告编号PQR01焊工杨贵钢印02检验员冯理如记录者郑学建日期-5-15母材名称钢号.尺寸， mm炉批号材质证明书编号其他钢板Q235B500×150×6-2N498215B15002/焊 材牌号/型号尺寸，mm炉批号烘干(℃/h)材质证明书编号其他J422(E4303)φ3.2094296250/1HT15001J422(E4303)φ4.0094455250/1HT15002焊接位置平焊接头形式简图：施焊技术双面焊,多道预热温度/层间温度/焊后热处理SR后热处理/清根方法碳弧气刨保护气体/脉冲频率/脉宽比,%/层焊接方法焊材牌号焊材规格电流种类及极性电流(A)电压 (V)焊接速度(cm/min)线能量(kj/cm)钨极直径喷嘴直径1SMAWJ422φ3.2DC-10022-24////2SMAWJ422Φ4.0DC-18024-26////3SMAWJ422φ3.2DC-14020-24////表码号: Q/ZKD/D104-外 观 和 无 损 检 测 记 录 表焊评编号PQR01焊评报告编号PQR01母材/规格Q235B/δ6mm焊材/规格J422 φ3.2/φ4.0表面裂痕无单面焊根部未焊透无表面气孔无单面焊根部未熔合无弧 坑无单面焊根部凹陷无咬 边无焊缝宽度正：15~16； 背：14~15焊缝余高正：2.0~2.5；背：2.0~2.5焊 脚 差/检验员：冯理如 7 月 9 日 审核人：王仪林 9 月 9 日RT 无损检测 □ XT □ YT 检测报告编号： RT/PQR01 检测标准片 号等 级结 果检测标准片 号等 级结 果JB4730.2-02A1Ⅰ合格JB4730.2-02A2Ⅰ合格备注：检测者：罗敏 7月 10 日 审核人：文华 年 7 月 10 日□MT □PT □UT 检测报告编号： 检测标准检测部位 结果检测标准检测部位结果备注：检测者： 年 月 日 审核人： 年 月 日铁素体含量:测量标准:铁素体测量仪:检验员： 年 月 日 审核人： 年 月 日Year month date Examed: year month date其他：表码号: Q/ZKD/D105-力 学 性 能 检 测 记 录 表焊评编号（PQR No.）PQR01拉伸试验试验标准号：_GB/T228-____ 试验报告编号：___ ____ PQR02_________试样号取样位置试样试验温度(℃)横载面积（mm2）断裂载荷（KN）Rm(MPa)断裂特点和部位备注宽度厚度02-125.056.1075.50529.50断于焊缝Q235Bδ6，SR.6.1602-225.106.1075.80528.44断后距焊缝边缘6㎜弯曲试验试验标准号：_GB/T232-1999_____ 试验报告编号：__ _____ PQR01__________试样号试样型式试样厚度a (mm)弯曲直径D=a (mm)弯曲角 (o)弯曲结果备注02-3面弯6.0024.00180线状缺陷2㎜Q235Bδ6，SR.6.1602-4面弯6.0024.00180未见缺陷02-5背弯6.0024.00180未见缺陷02-6背弯6.0024.00180未见缺陷冲击试验 试验标准号：_GB/T229-__________ 试验报告编号：__ _____ PQR01__________试样号试验温度 (℃)试样尺寸缺口类型缺口位置冲击吸收功KV2 (J)备注02-705×10×55∨焊缝正中77Q235Bδ6，SR.6.1602-805×10×55∨焊缝正中6502-905×10×55∨焊缝正中6802-1005×10×55∨热影响区5702-1105×10×55∨热影响区7202-1205×10×55∨热影响区66热处理检验报告表码号：Q/CKD/D035- 产品名称： 产品编号： 部件名称部件图号热处理方 式炉次号试板热处理状 态热处理工艺要求PQR01评定试板焊后消除应力热处理□同炉热处理□无试板入炉温度（℃）升温速度（℃/h）保温温度（℃）保温时间（h）降温速度（℃/h）冷却方式及时间出炉温度（℃）常温≤150620±203≤200随炉冷却后空冷200实际热处理温度—时间记录曲线附：热处理温度—时间自动记录曲线图曲线图原件保存在PQR01焊接工艺评定报告内。
结论：■合格□不合格审核人：李平 检查员：李洲 6月22日。
