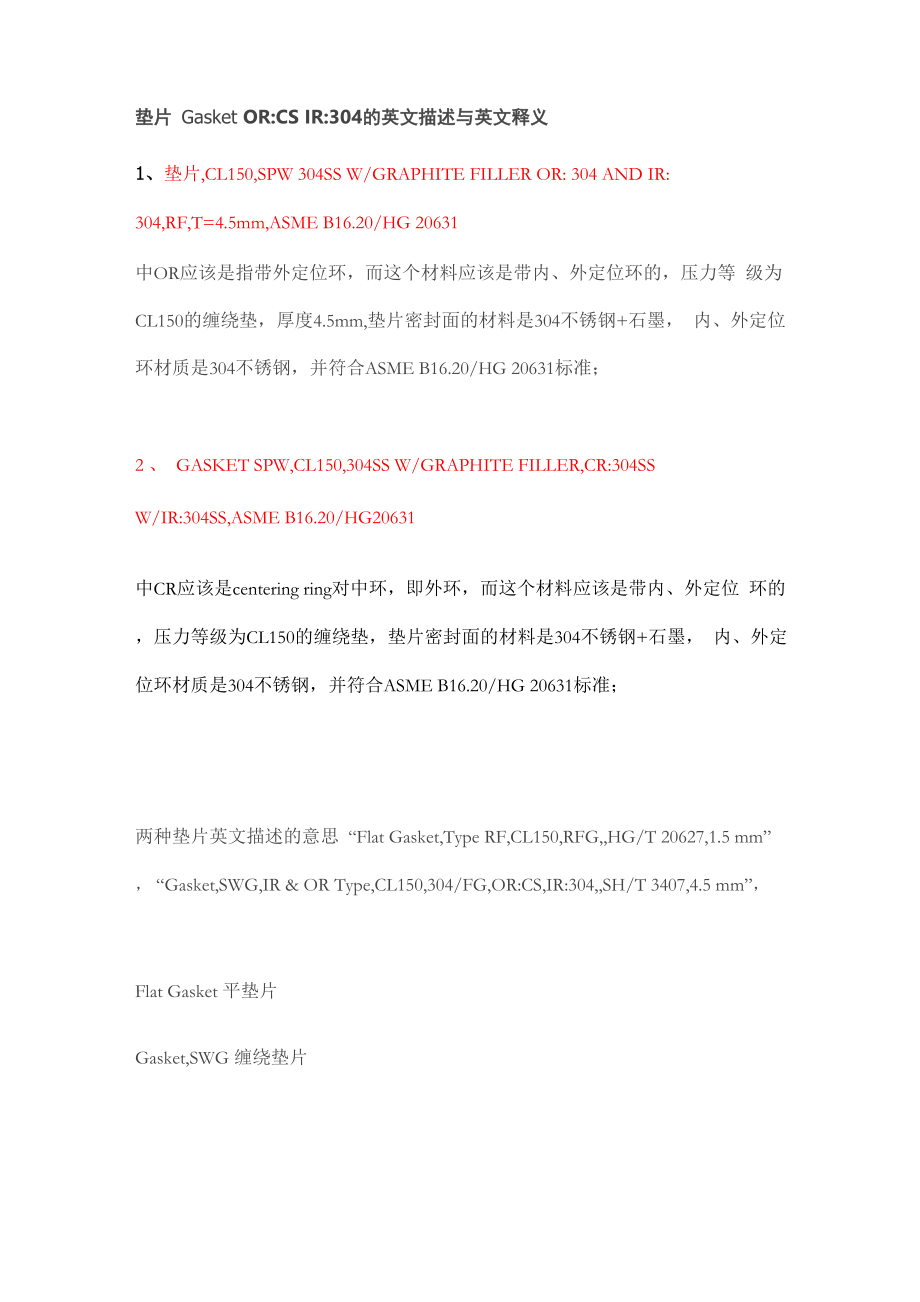

垫片 Gasket OR:CS IR:304的英文描述与英文释义1、垫片,CL150,SPW 304SS W/GRAPHITE FILLER OR: 304 AND IR: 304,RF,T=4.5mm,ASME B16.20/HG 20631中OR应该是指带外定位环，而这个材料应该是带内、外定位环的，压力等 级为CL150的缠绕垫，厚度4.5mm,垫片密封面的材料是304不锈钢+石墨， 内、外定位环材质是304不锈钢，并符合ASME B16.20/HG 20631标准；2 、 GASKET SPW,CL150,304SS W/GRAPHITE FILLER,CR:304SSW/IR:304SS,ASME B16.20/HG20631中CR应该是centering ring对中环，即外环，而这个材料应该是带内、外定位 环的，压力等级为CL150的缠绕垫，垫片密封面的材料是304不锈钢+石墨， 内、外定位环材质是304不锈钢，并符合ASME B16.20/HG 20631标准；两种垫片英文描述的意思 “Flat Gasket,Type RF,CL150,RFG,,HG/T 20627,1.5 mm” ， “Gasket,SWG,IR & OR Type,CL150,304/FG,OR:CS,IR:304,,SH/T 3407,4.5 mm”，Flat Gasket 平垫片Gasket,SWG 缠绕垫片SWG 是 spiral wound gasket 的缩写。
RF密封面突面法兰所配垫片CL150 CLASS150 压力等级 150304/FG 304不锈钢钢带+石墨填充带OR:CS IR:304 外环材质是碳钢，内环材质304不锈钢RFG Reinforced Flexible Graphite 增强柔性石墨垫“Flat Gasket,Type RF,CL150,RFG,,HG/T 20627,1.5 mm”平垫片，密封面突面法兰所配垫片压力是CL150，标准是HG/T 20627，厚 度 1.5mm“Gasket,SWG,IR & OR Type,CL150,304/FG,OR:CS,IR:304,,SH/T 3407,4.5 mm”这个类似，304/FG是304不锈钢钢带+石墨填充带也就是缠绕垫片IR & OR 是带内外环外环材质是碳钢，内环材质304,标准是SH/T 3407,厚度是4.5mm金属缠绕垫片的材料:304 GRAF,IR304什么意思GRAF?/,IR??304 GRAF,OR:CS,IR:304 又是什么意思看看 SH/T3404IR： inner ring: 内环金属缠绕垫分为四种，基本型、内环、外环、内外环通常用不锈带夹石墨缠绕而成。
LZ可上网搜一下化工部的标准即可明白304 GRAF=304+graphite二不锈钢石墨缠绕垫片解释这个CR与OR到底有什么差别主要是在于适用的法兰的区分，带CR的适合凸凹面法兰，带OR的适合平面 法兰，而都带的适合突面法兰一、GASKET FLAT,CL300,1.6mm COMPRESSED NON-ASBESTOS(TFE BASED SUITABLE FOR CAUSTIC 50% CONC.MAX.110C MAX),ASME B16.21/HG20627中CONC.MAX.110C MAX是什么意思？精品GASKET SPW,CL300,304SS W/HOT FILLER(FLEXITALLIC),CR : 304SSW/IR: 304SS,LOW STRESS,ASME B16.20/HG20631/ASME B16.47-B中 HOT FILLER(FLEXITALLIC 福来西)和 LOW STRESS 是什么意思？conc是同心的意思比如CONC.REDUCER是同心、大小头的意思LOW STRESS指低应力工况下ANSI B 16.20是国际上用得较多的垫片标准，就是美标的垫片，基本上与 SH3407通用.ANSI B 16.20的缠绕垫标注一般包括:制造厂名\法兰尺寸\压力 等级\中心环的金属材料\中心环的填充材料'内外环材料（内环304，外环碳钢 可以不标）.国内采购可以直接替换成SH3407的标注方式.值得一提的是本来 SH3407 和UHG20631都是适用美标，标注方式也类似，结果按标注次序的方向刚 好相反,SH是由内向外（第一个数是内环材质代号）,HG是由外向内（第一个数 是外环材质代号），不注意标准的话就有可能搞错.如有侵权请联系告知删除，感谢你们的配合！精品。
