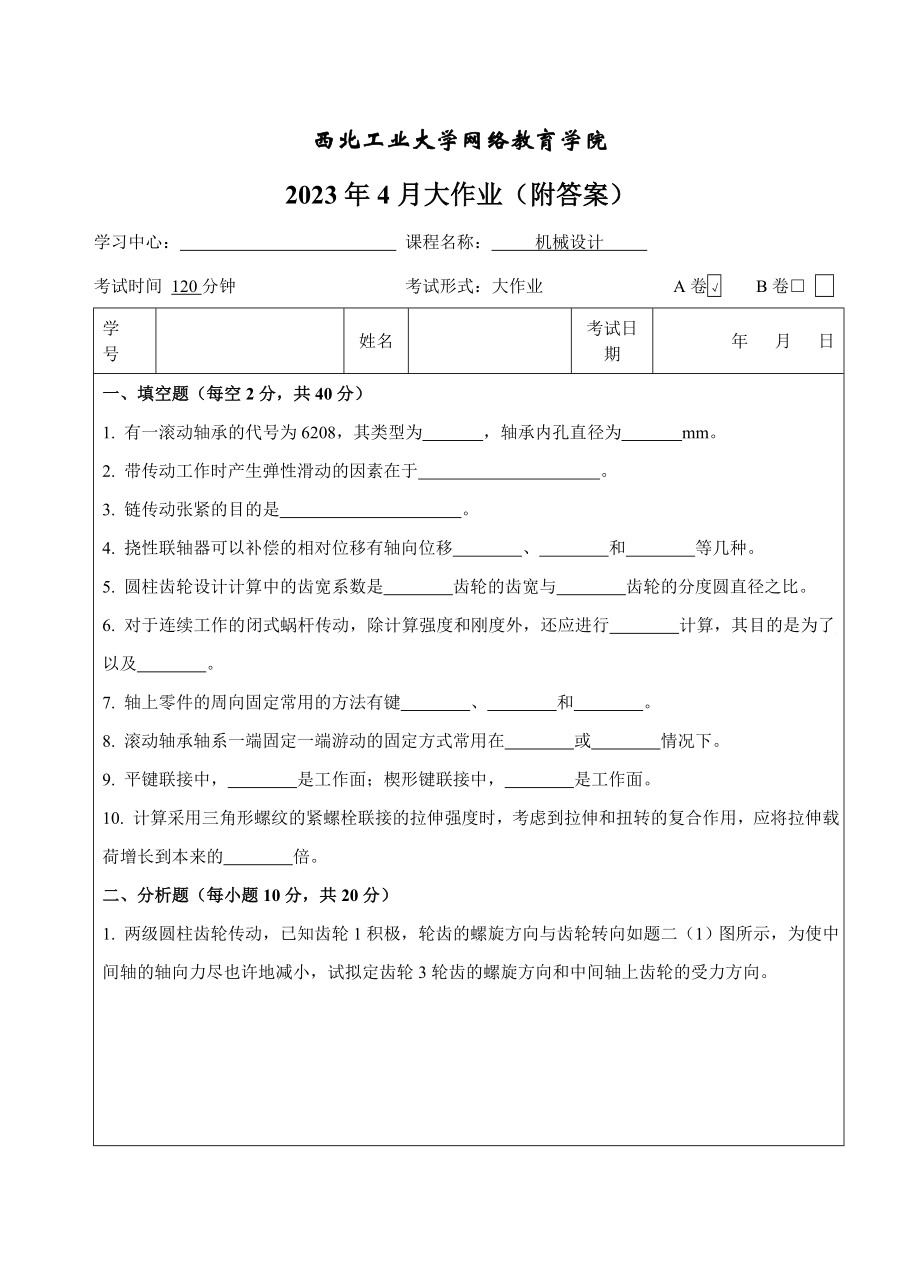

西北工业大学网络教育学院2023年4月大作业（附答案）学习中心： 课程名称： 机械设计 考试时间 120分钟 考试形式：大作业 A卷√ B卷□ 学号姓名考试日期 年 月 日一、填空题（每空2分，共40分）1. 有一滚动轴承的代号为6208，其类型为 ，轴承内孔直径为 mm2. 带传动工作时产生弹性滑动的因素在于 3. 链传动张紧的目的是 4. 挠性联轴器可以补偿的相对位移有轴向位移 、 和 等几种5. 圆柱齿轮设计计算中的齿宽系数是 齿轮的齿宽与 齿轮的分度圆直径之比6. 对于连续工作的闭式蜗杆传动，除计算强度和刚度外，还应进行 计算，其目的是为了 以及 7. 轴上零件的周向固定常用的方法有键 、 和 。
8. 滚动轴承轴系一端固定一端游动的固定方式常用在 或 情况下9. 平键联接中， 是工作面；楔形键联接中， 是工作面10. 计算采用三角形螺纹的紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增长到本来的 倍二、分析题（每小题10分，共20分）1. 两级圆柱齿轮传动，已知齿轮1积极，轮齿的螺旋方向与齿轮转向如题二（1）图所示，为使中间轴的轴向力尽也许地减小，试拟定齿轮3轮齿的螺旋方向和中间轴上齿轮的受力方向题二（1）图2. 题二（2）图所示减速装置简图，已知齿轮1积极，蜗杆螺旋线方向，蜗轮转向，若希望蜗杆轴所受轴向力完全抵消，试分析拟定（在答题纸上重新画图解答）：（1）斜齿轮1、2和蜗轮4的螺旋线方向；（2）标出Ⅱ轴齿轮2及蜗杆3在啮合点处的作用力（用分力Fa、Fr、Ft表达）题二（2）图三、计算题（每小题10分，共30分）1. 有一受预紧力和轴向工作载荷作用的紧螺栓联接，已知预紧力，螺栓刚度与联接件的刚度相等，轴向工作载荷，试计算该螺栓所受的总拉力为多少？剩余预紧力为多少？在预紧力不变的情况下，若保证被联接件间不出现缝隙，该螺栓的最大轴向工作载荷为多少？2. 某一受弯矩作用的试件用45钢调质解决，。
求应力循环次数分别为、时的极限应力3. V带传动中小带轮直径＝160mm，大带轮直径＝300mm，小带轮转速＝960r/min，V带传动的滑动率＝0.02，计算大带轮的转速为多少？四、设计题（10分）指出题四图中轴系结构设计的错误或不合理的地方，错误之处依次以①、②、③、…标出，对于每一处错误必须说明其因素至少说出5处）题四图。
