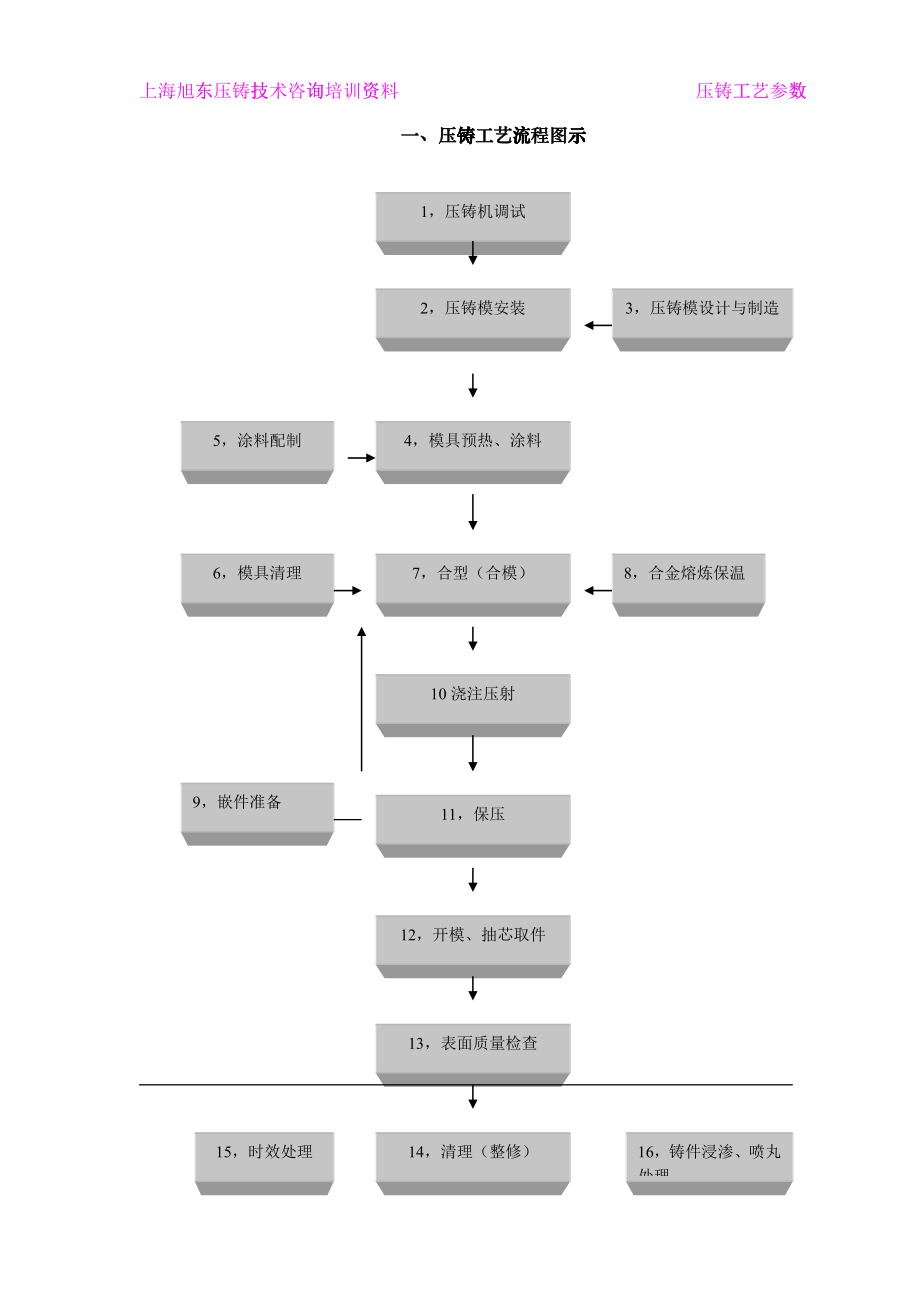

上海旭东东压铸技技术咨询询培训资资料 压铸工工艺参数数一、压铸铸工艺流流程图示示1，压铸机调试3，压铸模设计与制造2，压铸模安装5，涂料配制4，模具预热、涂料6，模具清理8，合金熔炼保温7，合型（合模）10浇注压射9，嵌件准备11，保压12，开模、抽芯取件13，表面质量检查16，铸件浸渗、喷丸处理15，时效处理14，清理（整修）17，终检验上海旭东东压铸技技术咨询询培训资资料 压铸工工艺参数数二、压射射压力P3 P44压力 P2P1P22P1T1t22t3t44 保压压时间升压充填填增压注：t11金属液液在压室室中未承承受压力力的时间间；P11为一级级（慢速速）t2金属属液于压压室中在在压射冲冲头的作作用下，通通过内浇浇口充填填型腔的的时间；；P2为为二级（快快速）t3充填填刚刚结结束时的的舜间；；P3为为三级（增增压）t4最终终静压力力；P44为补充充压实铸铸件4PyPb=Лd2式中：PPb比压（MMpa）;; PPy机器器的压射射力（NN）；（压射力力=压射射缸直径径×蓄压器器压射时时间最小小压力）d压室（冲冲头）直直径（MMM）l 选择比压压考虑的的的主要要因素上海旭东东压铸技技术咨询询培训资资料 压铸工工艺参数数比压因素选择择条件高低壁厚薄壁壁厚壁压铸件结结构形状状复杂 简单工艺性差差些好些些结晶温度度范围大大小压铸合金金特性流流动性差差好密度大小小比强度大大小阻力大小小浇注系统统散热速速度快慢公布合理理不太合合理排溢系统统截面积积大小内浇口速速度快慢温度合金金与压铸铸模具温温度大小l 压铸各种种合金常常用比压压表（MMpa）铸件壁厚厚≤3(mmm)铸铸件壁厚厚>3((mm))合金结构构简单结结构复杂杂 结构构简单 结构复复杂锌合金220-330300-40040--50550-660铝硅、铝铝铜合金金25--35335-445455-60060--70铝、镁合合金300-400 440-550500-65565--75镁合金330-440 40--50550-665655-800铜合金440-550 50--60660-770700-800l 压力损失失折算系系数K直浇道导导入口截截面F11， K值值 与与内浇铸铸口截面面F2之之比>1=1<1立式冷室室压铸机机 00.666-0..7000.722-0..7400.766-0..78卧式冷室室压铸机机0.888上海旭东东压铸技技术咨询询培训资资料 压铸铸工艺参参数l 压射速度度浇注金属属液量占占压室容容积百分分数(%%)压射射速度((cm//s)≤30330-44030-660200-300>60 100-200l 高压速度度计算公公式：V Vhh=×[1++(n--1)××0.11]1/4ЛЛd2T式中：VVh高速速压射速速度（CCM/SS）；V型腔容容积（CCM3）；N型腔数数；D冲头直直径（CCM）；；T适当的的充填时时间。
l 持压时间间压铸合金金铸件壁壁厚＜22.5MMM铸件件壁厚＞＞2,55～6MMM锌合金11～233～7铝合金11～233～8 镁镁合金11～233～8铜合金22～355～100上海旭东东压铸技技术咨询询培训资资料 压铸工工艺参数数l 留模时间间压铸合金金壁厚﹤3MMM壁厚33-5MMM壁厚厚>5MMM锌合金55-1007-112200-255铝合金88-15510--20220-330镁合金77-12210--15115-225铜合金88-15515--20220-330l 浇注温度度铸件壁厚厚至3MMM铸件件壁厚>>3MMM合金结构简单单结构复复杂 结结构简单单 结构构复杂含铝的4420--44004300-45504110-44304420--4400锌合金含铜的5520--54005300-55505110-55305520--5400铝硅系6620--65006500-69906220-66406630--6600铝合金铝铝硅铜系系6300-66606440-66906630--65006400-6770铝镁系6640--66006500-70006220-66606640--6800镁合金6640--68006600-70006220-66606640--6800铜合金普普通黄铜铜8800-93309000-99508850--90008800-9330硅黄铜9900--95009200-98808880-99309900--9500注：①浇浇注温度度是以保保温炉金金属液温温度表示示的；②含铝的的锌合金金温度不不宜超过过不去4450℃℃，否则则结晶粗粗大。
l 压铸模温温度1Tm=TTh±△t3式中：TTm压铸模模所需的的工作温温度（℃℃）； TTh合金金浇注温温度（℃℃）；△t温度度控制公公差（一一般为225℃）上海旭东东压铸技技术咨询询培训资资料 压铸工工艺参数数合金温度度种类壁壁厚至33MM壁壁厚大于于3MMM结构简单单结构复复杂结构构简单 结构构复杂锡铅合金金连续工工作温度度85--95990-1100880-990855-1000预热温度度1300-18801550-22001110--14001200-1550锌合金连续工作作温度1130--20001900-22201440-11701150--2000预热温度度1500-18802000-22301120--15001500-1880铝合金连续工作作温度1180--24002500-28801550-11801180--2000预热温度度1700-19902220-22401150--17001700-1990铝镁合金金连续工作作温度2200--2200 2660-2280 1800-20002000-2240镁合金预预热温度度1500-18802000-22301120--15001500-1880连续工作作温度1180--24002500-28801550-11801180--2200铜合金预预热温度度2000-23302330-22501170--20002000-2330连续工作作温度3300--33003300-35502550-33003300--3500l 压铸涂料料 种类类不要成成分 主要要特点应应用动植物油油，矿物物油，合合成油，11，烟雾雾大，污污染环境境油基涂料料油性改改善剂，固固体添加加剂， 2，润润滑性好好多用于于冲头润滑剂，高高温粘附附剂、高高温 11，改善善环境污污染成膜剂、乳乳化剂、极极压添加加 22，除润润滑、脱脱膜作用用外水基涂膜膜剂剂、防防腐杀菌菌剂、分分散剂、 可冷却却压铸模模，提高高生产 型型腔和冲冲头润滑剂、抗抗氧剂率率 33，用喷喷枪喷涂涂 44，便于于自动化化生产l 自配涂料料。
