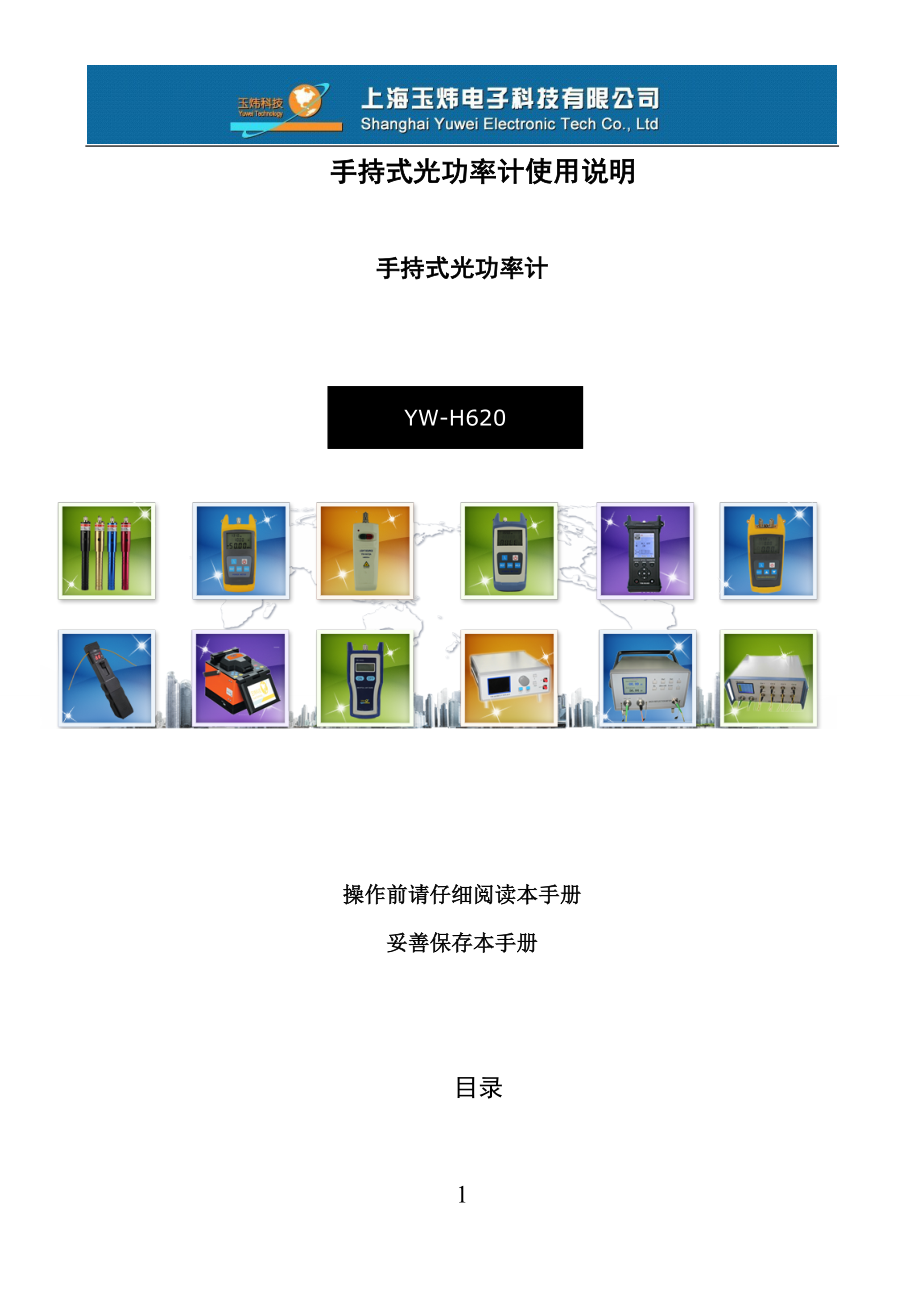

手持式光功率计使用说明手持式光功率计YW-H620操作前请仔细阅读本手册妥善保存本手册 目录1、 概述--------------------------------------------22、 技术指标----------------------------------------23、 组成--------------------------------------------34、 功能说明----------------------------------------45、 使用说明----------------------------------------56、 维护及保养-------------------------------------77、 常见故障----------------------------------------78、 更换电池----------------------------------------79、 质量保证----------------------------------------81．概 述YW-H620系列手持式光功率计是我公司针对客户的需求并结合国内外光仪表的特点自主研发的一款全新光功率测试仪表，大液晶屏幕显示、自动关机功能可选，是为安装、运营和维护光纤网络专门设计的一种精准、耐用、便捷的便携式测试仪表，具有灵巧的外形、、超宽的光功率测试范围、精准的测试精度以及全新的用户自校准功能和通用接口设计。
YW-H620系列智能手持式光功率计规格型号： YW-H620A---校准波长：850nm、980nm、1310nm、1490nm、1550nm； 测量范围：-70～+6dBm； YW-H620C---校准波长：850nm、980nm、1310nm、1490nm、1550nm； 测量范围：-50～+26dBm2.技术指标规格型号YW-H620AYW-H620C波长范围*1800～1600nm探头类型InGaAs功率测量范围*2-70～+6dBm-50～+26 dBm不确定度*3±0.15dB显示分辨率线性显示：0.1%;对数显示：0.01dBm工作温度-10℃～+60℃存储温度-25℃～+70℃自动关机时间10min/不关机电池持续工作时间≥130h电源3节AA1.5V电池重量225g外形尺寸148×74×28（mm）说明：① 波长范围：规定一个标准的工作波长λ的范围从λmin至λmax，在此波长 范围内设计的光功率计能在规定的指标下工作② 功率测量范围：能按规定的指标测量最大光功率的范围③ 不确定度：对某一确定的光功率的测试结果与标准光功率测试结果之间的误 差。
3． 组 成① YW-H620手持式光功率计------------------------------------------------1只② 操作说明书------------------------------------------------------------------1本③ 护套---------------------------------------------------------------------------1只 ④ 1.5V AA电池----------------------------------------------------------------3节清洁棉签---------------------------------------------------------------------1包4． 功能说明4.1面板简图LCD显示电源键λ键HOLD键ZERO键REF键4.2功能说明（1）LCD显示屏 LCD显示所测得的光功率值，以dBm/mW/uW/nW的形式显示；设定的波长850nm、980nm、1310nm、1490nm、1550nm；光功率计当前的工作模式以及自动关机状态等。
（2）电源键按○键至液晶有显示，即可启动光功率计同时在开机状态下，按下此键可以选择自动关机功能,同时LCD显示屏左上角出现自动关机符号，再次按下该键关闭自动关机功能；长按该键(约3秒)，即可实现关机功能3）λ键波长选择键，按压该键，可以选择不同的波长，有850nm、980nm、1310nm、1490nm、1550nm五种波长供选择，该值也将在LCD上显示4）REF键在设定波长下，进行光功率值的相对测量5） ZERO键 按该键，进行光功率计的自调零6）HOLD键 按该键可以保持LCD上的显示内容，再次按下该键可以解除此状态5． 使用说明5.1开机/关机① 按住表面板上的○键，LCD显示，开机完毕② 长按仪表面板上的○键（约3秒）后，光功率计关闭5.2绝对光功率测量① 打开光功率计② 设定测量波长通过λ键选择测量波长③ 接入被测光，屏幕显示为当前测量值，包括绝对功率的线性和非线性值5.3相对光功率测量① 设定测量波长② 在绝对光功率测量模式下，接入被测光，测得当前功率值③ 按动REF键，当前光功率值成为当前参考值（以dBm为单位），此时显示当前绝对功率值和当前相对光功率值为0dB。
④ 接入另一测量光，显示当前测量光的绝对光功率值和相对光功率值5.4特殊功能H620系列光功率计有两种工作模式：工作模式和校准模式，平时总是进入工作模式5.4.1 校准模式 同时按下REF+HOLD键，则进入校准模式，右上角显示字母“C”如果再按下REF+HOLD键，则退出校准模式，进入工作模式，右上角无显示校准模式时的校准方式：功 能按 键增加0.05ZERO减少0.05HOLD切换波长λ恢复出厂设置REF+λ备注：如果用户自己校准出现偏差或者操作失误，可以在“校准模式”同时按 “REF”和“λ”键使功率计恢复到出厂状态6．维护及保养6.1 经常保持传感器端面清洁，做到无脂、无污染，不使用不清洁、非标准适配器接头，不要插入抛光面差的端面，否则会损坏传感器端面，影响测试结果6.2 尽可能坚持使用一种适配器6.3 一旦光功率计不用时，立即盖上防尘帽，保护端面清洁，防止长期暴露在空气中附着灰尘而产生测量误差6.4 小心插拔光适配器接头，避免端口造成刮痕6.5 定期性地清洁传感器表面清洁传感器表面时，请使用专用清洁面签沿圆周方向轻轻插拭6.6 若长期不用请取出电池，防止电池受潮而影响它的测量。
7．常见故障故障表现可能原因解决办法LCD显示微弱电源不足更换电池开机无显示电源不足/其它重新开机/更换电池LCD显示数据保持不变或变化微弱光适配器接头故障或污浊/显示被锁定检测光适配器接头连接是否正确；清洁传感器端面8．更换电池在使用过程中，如果发现电池电量不足，请立即关闭光功率计9、质量保证我们不赞成用户自行修理620系列光功率计9.1仪表保修期自交货之日起十八个月内 我公司将对其所有产品的物料及工艺承诺，保修期为发货至用户收到之日起十八个月内有效当购买得的产品在此期间被发现有质量问题，我公司是会做出适当的修理或更换的但在任何情况下，我公司的责任不会超出该产品的购买价9.2 如果仪表在使用过程中出现问题,根据常见故障提示的解决方法仍无法解决, 用户不得擅自打开机壳,请与公司市场部联系 9.3 对于因生产缺陷而造成的质量故障，生产厂家负责免费维修或更换仪表，此 保证仅适用于仪表的正常使用，而且无损坏或使用不当的条件下 H620系列光功率计的保修并不包括由以下原因引致的问题/故障：1、对仪器进行无授权修理或修改；2、非恰当使用、疏忽使用、或意外等保修单Warranty Registration随同本公司的产品均有一张公司的保修单（warranty registration card）。
请您填好后连同购置发票复印件一起寄回我公司,以便日后我们需要对您的仪器进行维护、技术革新、校准等事情时，有一个原始记录产品保修卡产品型号： 产品序列号： 购买日期： 用户名称： ： ： 地址： 邮政编码： E-mail: 盖章：请保留此联，剪下下联并在此基础上寄出 （请沿虚线剪下并寄回本公司）产品型号： 产品序列号： 购买日期： 用户名称： ： ： 地址： 邮政编码： E-mail: 备注：用户请在购货后一月内，将此部分寄回本公司方为有效。
保 修 须 知保修期：自购买之日起18个月内保修条款：保修期内，在正常状态下使用本产品而发生的故障，用户可以出示本保修卡和发票或收据（复印件），可享受无偿维修服务一.下列情形，需要付费维修，视情况收取一定的材料费、维修费及运费；1.在正常状态下使用本产品而发生的故障，但已超过保修期范围者2.未出示本保修卡，保修卡遗漏、涂改或未填写清楚者3.非正常状态下使用，例如人为损坏，或高温、高压、潮湿等非正常状态下 使用，视损坏情况付费维修4.非产品本身质量问题而造成的故障和损坏5.未按照说明书中的使用方法和注意事项而造成的故障和损坏二.下列情况，本公司不予维修：1.未经本公司同意，对仪器进行无授权修理或修改2.非本公司生产、销售的产品11 。
