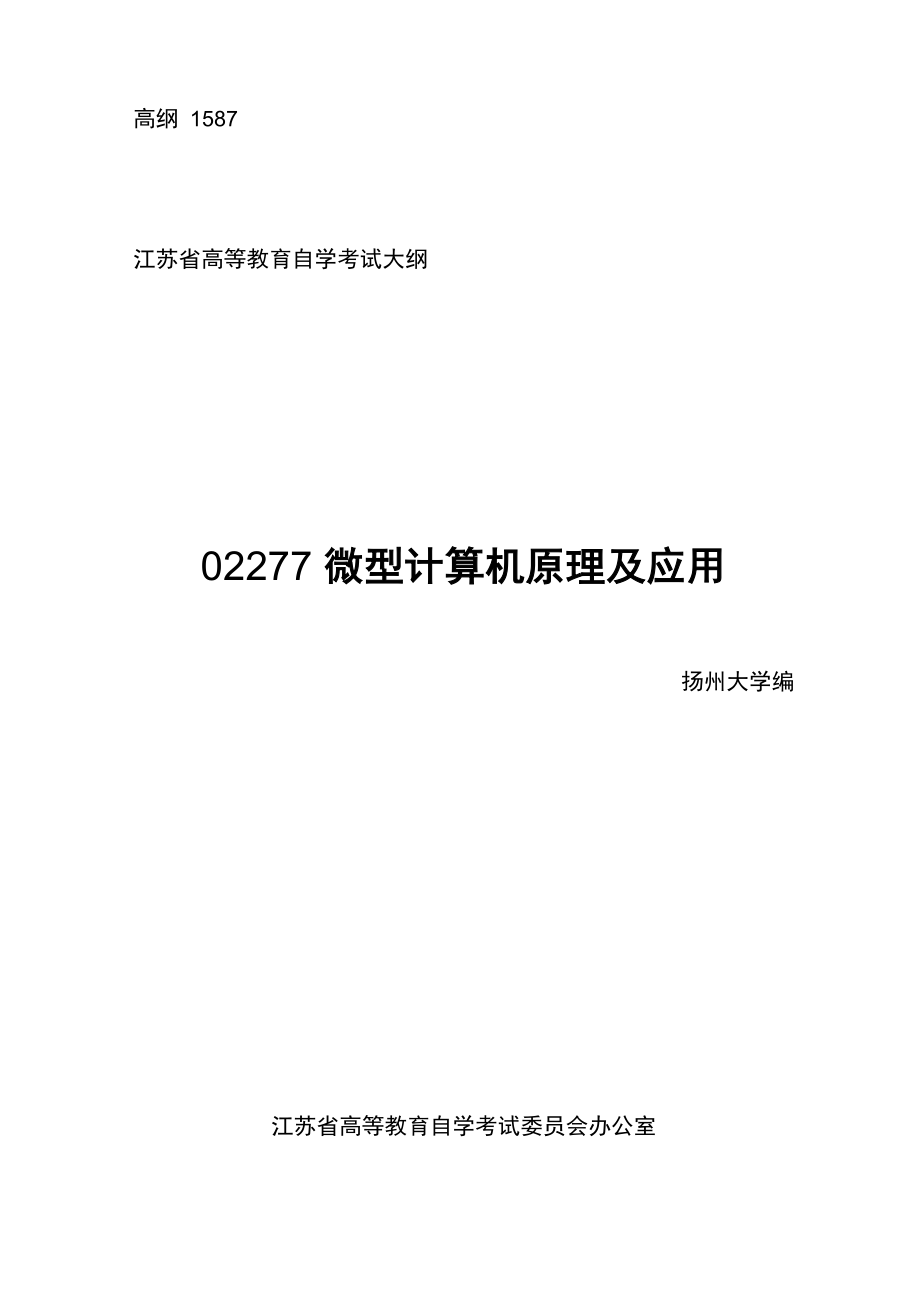

高纲 1587江苏省高等教育自学考试大纲02277 微型计算机原理及应用扬州大学编江苏省高等教育自学考试委员会办公室课程性质与课程目标一、课程性质和特点《微型计算机原理及应用》课程是机械电子等相关专业的一门重要的专业基础课，是一 门面向应用的、具有很强的实践性与综合性的课程，具有明显区别于其他课程的独特之处 学习之初可能要机械记忆一些概念，并不能深刻理解后续学习过程中逐渐加深理解，直到 彻底掌握适合计算机硬件学习的思维方式，也就是思路跟着数据流在芯片之间有序流动的思 维方式二、课程目标 设置本课程的目的是使学生从理论和实践上掌握微型计算机的基本组成、工作原理及常 用接口技术，建立微机系统整体概念，使学生具备微机应用系统软、硬件开发的初步能力 在目前工厂企业都需要机器换人，提高自动化控制程度的大背景下，学习本门课程意义尤其 重大工厂里很多操作工位，工人身处恶劣的工作环境，长期单调从事着简单、重复的机械 动作，完全可以用简单的机械手取代人工本课程当中涉及I/O端口输入输出的内容，稍加 修改完善即可投入实际应用，A/D转换技术用于采集生产线上的温度、压力、流量、位移、 速度等物理量，端口输出技术可用于电机等各种执行机构的驱动控制，比如对机械手各关节 电机的运动控制。
建议初学者先在实验装置上编程调试，熟练掌握各种常见芯片的驱动程序， 常用执行部件控制方法，比如步进电机、伺服电机、阀门、继电器后，动手设计一些简单的 测量与机电控制电路，简单的数码管显示或液晶模块显示电路，简单的成功往往会激发进一 步学习的兴趣，当你成功的建立了一套测控系统的时候，可能变得一发而不可收，最终变成 工厂里面不可或缺的机电控制人才另外建议，在这门课程的基础上，进一步学习相关单片 机或PLC控制课程，便于构建灵活的、低成本的机电系统也可以购买插入电脑主板上PCI 插槽中的PCI总线的数据采集卡，或者不需要插入电脑中的可即时插拔的USB总线的数据采 集卡，建立基于PC的控制系统，也可用PC机作为上位机，单片机或PLC作为下位机，构成 集散控制系统领会常用I/O芯片的工作原理，包括寄存器结构、控制字格式，芯片的几种工作方式， 每种工作方式的特点；通过典型芯片的电路连接、典型初始化程序的学习分析提高分析问题、 解决问题的能力；特别注意前面的基础知识章节内容与后面各种接口芯片实际应用内容之间 的相互联系三、与相关课程的联系与区别微机原理及应用课程不同于数学类基础课程有着严密的公式推导过程，微机原理课程中 的数据格式、软硬件规范往往是前人规定的标准，约定俗成而已，学习者只能遵守这些规范。
也不同于机械原理零件、液压、电气传动控制这类课程，研究对象都是一些看得见摸得着的 机械部件微机原理课程介绍的微机CPU等芯片的内部结构，通常肉眼不可见，就算在显微 镜下把物理结构放大到肉眼可见，通常也不可理解因此，要求学生理解的不是芯片的物理 结构，而是逻辑结构特别是作为机电类，也就是非计算机与集成电路设计类专业的学生， 应侧重于对芯片工作原理的理解，驱动程序的编写尽管如此，计算机应用基础、电工学或数字与模拟电路技术基础、C语言程序设计等先 修课程的学习对微机原理及应用课程的学习还是很有帮助的，这些课程中学到的计算机基础 知识、硬件电路知识、软件编程思想在本门课程的学习过程中获得广泛应用，特别是C语言 程序设计的基本方法，在汇编语言程序设计中得以沿用，只是增加了一些汇编语言所特有的 内容四、课程的重点和难点本课程难点先后交替分布，特别是第二章介绍8086/8088CPU的组成与工作原理，学习 刚刚开始，缺少基础知识，理解这部分内容相当困难进入第三章，介绍8086的汇编语言 指令系统后，可能反而感觉到简单，因为133 条指令，看上去大部分指令含义简单明确，只 有少数几条指令难以理解初学者会掉以轻心，自以为指令很简单，实际上并没有与前面的 CPU硬件知识融会贯通，表面上理解了这些指令，每一句指令对状态标志位的影响、适用范 围、有何限制，并不十分清楚。
将来一旦进入第四章汇编语言编程的学习，就会编写出看似 正确，实际无法运行的程序因此第三章实际上并不简单，一定要深刻理解每一条指令的意 义、影响范围、适用范围，将来编程、阅读程序才不会出错第四章汇编语言编程既是学习重点也是考试重点，程序阅读理解考题占相当大比重，解 题的技巧是把程序段中每一句指令执行的结果写在这条指令后面，最后的结果通常就是题目的最终答案第五章存储器，学习内容相对简单，地址线正确连线后，很容易写出每组芯片的地址范 围第六章开始，学习各种1/0接口芯片，内容实际上相当于每一种芯片的DATA SHEET, 也就是芯片说明书，相关内容可以从等网站下载，内容几乎与教材相同，但 是网站上下载的PDF格式的芯片说明书多数是英文的，只有少数芯片说明书能够找到中文 版I/0 接口芯片的学习起初感觉困难，实际上应该首先搞清楚最简单的并行接口芯片 8255A的工作原理、工作方式、两种控制字格式、初始化编程在此基础上学习其他芯片时 就会发现，尽管芯片各有特点，学习方法却大同小异1/O接口芯片的学习过程基本都是这 样的：先了解芯片的功能、引脚含义，如果是可编程接口芯片的话再学习控制字的格式，通 常这些控制字决定了芯片的工作方式，然后对芯片的几种工作方式仔细分析，最后通过实际 应用案例介绍如何对芯片进行初始化编程和数据输入输出程序也就是应用编程。
总之本课程重点应该掌握8086/8088CPU硬件结构、指令执行过程，最小最大模式下总 线周期的概念，汇编语言指令系统，汇编程序阅读，6种I/O接口芯片当中，并行接口芯片 8255A、定时器计数器芯片8253A是考核重点，其他芯片如ADC0809、DAC0832对于工业控制 过程也比较重要，串行接口芯片8251A、中断控制器接口芯片8259A学习难度很大，试题中 也会适当考察II考核目标本大纲在考核目标中，按照识记、领会、简单应用和综合应用四个层次规定其应达到的 能力层次要求四个能力层次是递升的关系，后者必须建立在前者的基础上各能力层次的 含义是：识记（I）：要求考生能够识别和记忆本课程中有关定义、数据格式的主要内容（如定 义、标准、控制字格式、芯片工作原理、重要结论、方法及特征、特点等），并能够根据考 核的不同要求，做正确的表述、选择和判断领会（II）：要求考生能够领悟和理解本课程中有关概念及原理的内涵及外延，理解概念、规定格式的确切含义，规定的适用条件，能够鉴别关于概念和规律的似是而非的说法； 理解相关知识的区别和联系，并能根据考核的不同要求进行软硬件联合设计，设计出正确的 系统方案，并作出解释和说明。
简单应用（III）:要求考生能够根据已知的知识和相关格式规定，对系统功能的实现进 行推理和论证，得出正确的结论或做出正确的判断，并能把推理过程正确地表达出来还可 运用本课程中的少量知识点，利用简单的方法分析和解决一般应用问题，如简单的画电路图、 编程和分析等综合应用（W）：要求考生能够面对具体、实际的机电控制需求转化为微机控制方案， 并能探究解决问题的方法，建立合理的硬件电路，根据具体问题列出总体方案，选择主要芯 片、画出硬件电路图、画出程序设计框图，并能够编写完整的系统初始化程序和工作程序， 完成信号的采集、数据处理和输出控制完成控制系统的软硬件联合设计和软件调试川课程内容与考核要求第一章微型计算机基础一、 学习目的与要求大致了解计算机特别是微型计算机的发展历史，各代CPU所采用的电子技术、大致规模、 字长、集成度要求对计算机发展史有个宏观的了解二、 课程内容 微型计算机的发展概况、各代微处理器的典型产品及主要指标与特点三、考核知识点与考核要求 历代微处理器的典型产品及主要特点识记：微型计算机组成、分类与配置 领会：微机计算机的特点、分类及主要技术指标 应用：微型计算机的基本结构及重要组成部件的功能；微处理器、微型机和微型计算 机系统的区别和联系。
第二章 16位和32位微处理器一、学习目的与要求了解CPU的基本功能、CPU的外部引脚功能、流水线技术的概念、从8086到Pentium 系列的技术发展二、课程内容① CPU的基本功能、CPU的内部逻辑结构、主要功能部件及基本工作过程、流水线的 概念（重点）② CPU的主要寄存器（通用寄存器、专用寄存器、标志寄存器等）及其主要功能、标 志寄存器各位的功能定义重点）③ CPU的外部引脚类型、主要引脚功能④ 微机中存储器组成结构、存储器的分段、逻辑地址与物理地址概念、存储器堆栈的 结构特点重点）⑤ 8086系统结构（最小模式、最大模式）、CPU与外围芯片的连接及典型配置情况、 地址锁存器（8282）、双向总线收发器（8286）及总线控制器（8288）的功能特性（重点、 难点）⑥ 时钟周期、总线周期及指令周期的定义，CPU读、写操作时序（难点）⑦ 从8086到Pentium系列的技术发展三、考核知识点与考核要求识记：CPU的基本功能、CPU的外部引脚功能领会：CPU的内部逻辑结构、CPU的典型操作和时序简单应用：CPU的主要寄存器、存储器结构、CPU与外围芯片的连接及系统配置；最大 最小两种不同模式下系统基本配置的主要区别。
第三章 16位/32位微处理器指令系统一、 学习目的与要求 掌握指令的基本格式，指令的寻址方式，指令系统功能与使用二、 课程内容指令的基本格式，指令的寻址方式各种指令的含义、每种指令的使用注意影响，特别 是对于标志位的影响难点：串操作指令与转移指令三、考核知识点与考核要求识记：指令的基本格式，指令机器码中各字段的含义领会：133 条汇编指令中绝大部分指令的含义必须深刻领会，尤其是对于状态标志位 的影响每条指令的适用范围应用：操作数的9 种寻址方式第四章 汇编语言程序设计一、学习目的与要求 对于常用的伪指令，特别是数据定义伪指令在数据段、堆栈段或其他段中产生的结果 应该非常熟悉，并掌握汇编语言程序编写的过程与基本方法二、课程内容 汇编语言程序设计基本语法，常用的伪指令，常量与数值表达式，标号，变量与地址 表达式等基本概念汇编语言程序的分段式结构与编写方法三、考核知识点与考核要求 领会：汇编语言基本语法语句，常用的伪指令，常量与数值表达，标号，变量与地址表 达式简单应用：顺序、分支、循环程序设计，子程序与堆栈技术，DOS功能调用，中断程序 的结构，会编写中等难度的汇编语言程序第五章 存储器一、 学习目的与要求 了解常用的存储器种类，功能特点，工作方法，要求能够根据系统存储容量、访问方式的要求，设计存储器系统，存储器芯片与CPU、地址译码器的连线。
二、 课程内容几种ROM和RAM存储器所采用的电子元件、存储器的矩阵式结构，典型存储器芯片的 引脚含义，工作时序，存储器容量的扩展方法存储器系统中有多组存储芯片时片选信号的 产生办法① 存储器的主要类型及性能指标② 静态RAM （SRAM）的存储原理及主要优缺点、典型静态RAM芯片（6116）的性能及 引脚特性、静态RAM存储模块的基本逻辑结构、会用给定SRAM芯片构成一定容量的存储模 块重点）③ 动态RAM（DRAM）的存储原理及主要优缺点、动态RAM的刷新控制逻辑重点）④ PROM,EPROM及E2PROM的工作原理⑤ 存储器与CPU的连接、片选译码电路（74LS138）的逻辑特性及引脚功能、全译码 方式、部分译码方式及线选方式的特点及应用重点、难点）⑥ 运用给定芯片构成一定容量的存储系统、存储器与CPU的主要连线图、每片存储芯 片的存储空间范围（难点）⑦ 微机存储系统的层次结构、虚拟存储器、高速缓冲存储器三、考核知识点与考核要求识记：存储器的主要类型及性能指标 领会：存储器的体系结构简单应用：随机存储器RAM的结构原理、只读存储器ROM的结构原理、存储器与CPU 的连接、RAM与ROM的结构原理综合应用：存储器与CPU的连接与译码方法，写出芯片组的地址范围第六章 输入输出与中断一、 学习目的与要求了解CPU与外设之间数据传输的3种基本方式及各种方法的特点。
了解I/O接口芯片的基本结构，计算机的中断系统以及中断优先级排队方法，中断控制器芯片8259A的工作原理二、 课程内容① I /O接口的概念、功能、简单I/O接口的组成② 两种I/O端口编址方式③ 数据信息、状态信息、控制信息④ 主机与外设间数据传送的控制方式（程序方式、中断方式、DMA方式）（重点）⑤ 中断基本原理及微机中断系统、中断响应和处理过程⑥ 中断的分类和结构、中断优先级、中断向量、中断向量表（重点）⑦ 中断控制器（8259A）的基本功能、组成结构，会编写8259A的初始化程序难点 非重点）⑧ DMA方式的特点及工作原理、DMA控制器（8237）的基本组成及编程应用方法（难 点但非重点）三、考核知识点与考核要求1. 输入输出接口基本概念识记：I / 0接口的概念和功能领会：I / O端口的编址方式、程序方式的特点及应用、DMA方式的特点简单应用：CPU与输入/输出设备之间的信号、主机与外设间数据传送的控制方式2. 中断、中断控制器、DMA控制器识记：DMA控制器的一般结构，8259的编程、8237的编程 领会：中断基本原理、中断的优先级 简单应用：中断处理过程、中断的分类和结构、中断控制器（8259）的基本功能、中断 向量、 8259的级连第七章 并行接口一、 学习目的与要求 掌握几种简单并行接口芯片的逻辑结构，主要引脚，工作原理，常用电路。
重点掌握可编程并行接口芯片8255A的工作原理，方式选择控制字和端口C置1置0格式，8255A的初 始化编程二、 课程内容并行通信的主要特点、可编程并行接口 8255A内部结构、工作方式、端口寻址、初始 化及编程应用（重点、难点）三、 考核知识点与考核要求识记：并行通信的主要特点领会：可编程并行接口 8255A内部结构、工作方式及应用简单应用：可编程并行接口芯片 8255A 的结构及工作方式键盘、显示器、打印机等 接口原理，LED显示器的基本原理、扫描键盘原理各种打印机原理及简单编程综合运用：8255 的编程应用第八章 串行接口一、 学习目的与要求了解可编程串行接口芯片8251A的工作原理，8251A的模式字、控制字、状态字以及同 步字符的格式，8251A的初始化编程流程图二、 课程内容串行通信的主要特点、可编程串行接口 8251A内部结构、工作方式、端口寻址、初始 化及编程应用（难点但非重点）三、 考核知识点与考核要求识记：串行通信的主要特点，同步通信与异步通信的主要差别领会：可编程串行接口芯片8251A内部结构、工作方式及应用简单应用：可编程串行接口芯片8251A的结构及工作方式串口初始化程序和通信程 序的编写。
第九章 计数器/定时器一、 学习目的与要求了解可编程定时器/计数器接口芯片8253A的工作原理，8253A的6中工作模式、8253A 控制字的格式，要求熟练掌握8253A的三种主要编程命令二、 课程内容8253A的工作方式（重点）8253A的内部结构、端口寻址8253A的初始化编程（重点、难点）三、 考核知识点与考核要求识记：可编程定时器8253的基本性能及用途 简单应用：定时器/计数器（8253）的结构及工作方式综合运用： 8253 的编程应用第十章 数/模和模/数转换一、学习目的与要求了解数模转换芯片DAC0832和模数转换芯片ADC0809的主要功能、工作原理，DAC0832 的3种工作模式、ADC0809的工作时序，要求熟练掌握DAC0832D输出波形图、编程实现 ADC0809启动转换、完成转换的判断、转换结果的正确读取二、 课程内容① D/A转换原理、D/A转换涉及的主要参数② DAC0832的内部结构、DAC0832与CPU的连接与编程（重点、难点）③ A/D转换原理和转换方法、A/D转换涉及的主要参数④ ADC0809的内部结构、ADC0809与CPU的连接与编程（重点、难点）三、 考核知识点与考核要求识记：D/A和A/D的转换原理领会：D/A和A/D主要参数及连接特性简单应用：D/A转换器与CPU的接口方法、A/D转换器与CPU的接口方法综合运用：DAC0832、ADC0809的编程应用第十一章 总线技术一、 学习目的与要求了解几种常用总线的主要功能、工作原理，PC总线、ISA总线、PCI总线、USB总线的 结构组成。
二、 课程内容① 基本的总线类型、总线信号分类及基本功能② 常见的总线标准（重点）③ 80386微处理器的结构特点④ 80386的三种工作方式三、考核知识点与考核要求识记：基本的总线类型领会：总线信号分类及基本功能、80386 微处理器的结构特点简单应用：常见的总线标准IV关于大纲的说明与考核实施要求一、自学考试大纲的目的和作用课程自学考试大纲是根据专业自学考试计划的要求，结合自学考试的特点而确定其目 的是对个人自学、社会助学和课程考试命题进行指导和规定课程自学考试大纲明确了课程学习的内容以及深广度，规定了课程自学考试的范围和标 准因此，它是编写自学考试教材和书的依据，是社会助学组织进行自学的依据， 是自学者学习教材、领会课程内容知识范围和程度的依据，也是进行自学考试命题的依据二、课程自学考试大纲与教材的关系课程自学考试大纲是进行学习和考核的依据，教材是学习领会课程知识的基本内容与范 围，教材的内容是大纲所规定的课程知识和内容的扩展与发挥课程内容在教材中可以体现 一定的深度或难度，但在大纲中对考核的要求一定要适当大纲与教材所体现的课程内容应基本一致；大纲里面的课程内容和考核知识点，教材里一般也要有。
反过来教材里有的内容，大纲里就不一定体现注：如果教材是推荐选用的 其中有的内容与大纲要求不一致的地方，应以大纲规定为准三、关于自学教材《微型计算机原理及应用》，清华大学出版社，李云主编， 2015 年版配套习题集与实验指导书《微机原理学习与实践指导》，为了便于自学考试复习，试题中大量选用了配套习题集第一部分的内容四、关于自学要求和自学方法的指导本大纲的课程基本要求是依据专业考试计划和专业培养目标而确定的课程基本要求还 明确了课程的基本内容，以及对基本内容领会的程度基本要求中的知识点构成了课程内容 的主体部分因此，课程基本内容领会程度、课程考核知识点是高等教育自学考试考核的主 要内容为有效地指导个人自学和社会助学，本大纲已指明了课程的重点和难点，在章节的基本 要求中一般也指明了章节内容的重点和难点本课程共 4 学分，包括实验内容 根据学习对象成人在职业余自学的情况，作者建议考生在认真学习教材主要内容的基础 上，认真练习习题集1-68 页的习题，无论是题目格式、提问方法、还是题目内容对自学考 试很有帮助五、应考指导1. 如何学习 很好的计划和组织是你学习成功的法宝如果你正在接受培训学习，一定要跟紧课程并 完成作业。
为了在考试中作出满意的回答，你必须对所学课程内容有很好的理解使用“行 动计划表”来监控你的学习进展你阅读课本时可以做读书笔记如有需要重点注意的内容， 可以用彩笔来标注如：红色代表重点；绿色代表需要深入研究的领域；黄色代表可以运用 在工作之中可以在空白处记录相关网站，文章2. 如何考试 卷面整洁非常重要书写工整，段落与间距合理，卷面赏心悦目有助于教师评分，教师 只能为他能看懂的内容打分回答所提出的问题要回答所问的问题，而不是回答你自己乐 意回答的问题！避免超过问题的范围3. 如何处理紧张情绪 正确处理对失败的惧怕，要正面思考如果可能，请教已经通过该科目考试的人，问他 们一些问题做深呼吸放松，这有助于使头脑清醒，缓解紧张情绪考试前合理膳食，保持 旺盛精力，保持冷静4. 如何克服心理障碍 这是一个普遍问题！如果你在考试中出现这种情况，试试下列方法：使用“线索”纸条 进入考场之前，将记忆“线索”记在纸条上，但你不能将纸条带进考场，因此当你阅读考卷 时，一旦有了思路就快速记下按自己的步调进行答卷为每个考题或部分分配合理时间， 并按此时间安排进行六、对社会助学的要求本大纲前面的内容针对重点章、次重点章和一般章节已经提出自学或助学的建议和要 求，在助学活动中应注意正确处理学习知识和提高能力的关系。
七、对考核内容的说明1. 本课程要求考生学习和领会的知识点内容都作为考核的内容课程中各章的内容均 由若干知识点组成，在自学考试中成为考核知识点因此，课程自学考试大纲中所规定的考 试内容是以分解为考核知识点的方式给出的由于各知识点在课程中的地位、作用以及知识 自身的特点不同，自学考试将对各知识点分别按三个或四个认知（或叫能力）层次确定其考 核要求八、关于考试命题的若干规定1、采用闭卷考试，考试时间150 分钟本课程考试不需要携带计算器，计算量非常小， 草稿纸上手工就能完成计算2、本大纲各章所规定的基本要求、知识点及知识点下的知识细目，都属于考核的内容 考试命题覆盖到章，也不会面面俱到要注意课程的重点、章节重点，适当加大了重点内容 的覆盖度3、命题中没有超出大纲中考核知识点范围的题目，考核目标不高于大纲中所规定的相 应的最高能力层次要求命题着重考核自学者对基本概念、基本知识和基本理论是否了解或 领会，对基本方法是否会用或熟练4、本课程在试卷中对不同能力层次要求的分数比例大致为：识记占20%，领会占30%， 简单应用占40%，综合应用占10%5、试题的难易程度，试题的难度可分为：易、较易、较难和难四个等级。
每份试卷中 不同难度试题的分数比例一般为：2:3:3:2必须注意试题的难易程度与能力层次有一定的联系，但二者不是等同的概念在各个能 力层次中对于不同的考生都存在着不同的难度考生切勿混淆6、本课程考试试卷可能采用的题型有：单项选择题、填空题、简答题、程序阅读题、 综合应用题附录 题型举例一、选择题将变量BUF的偏移地址送入SI的正确指令是（ ）A．MOV [SI]，BUF B．MOV SI，BUFC．LEA SI，BUF D．MOV OFFSET BUF，SI二、填空题 计算机中的软件分为两大类：系统软件和 软件三、简答题8086CPU标志寄存器中的控制位有几个？简述它们的含义答：标志寄存器中的控制位有3个方向标志DF —决定字符串操作时地址修改的方 向中断允许标志 IF － 表示 CPU 是否允许响应外部可屏蔽中断陷阱标志 TF － 决定 CPU 是否在每条指令执行完自动产生一个内部中断四、程序阅读题执行下列程序段后，SP及CF的值分别是多少？MOV SP， 6000HPUSHFPOP AXOR AL， 01HPUSH AXPOPF答： SP=6000H、CF=1五、综合应用题8253的计数通道0的连接如下图，8253端口地址为8A0H〜8A6H,使用OUT。
循环点 亮 LED 灯， LED 亮灭周期之比为 1： 9试完善程序实现该功能5VGATE08253—CLK0 2Hz* OUT0硬件连线图提示：要实现比例为1： 9的周期性亮灭，需在8253的OUT0产生占空比为0.1的周期性矩形波，因此使用方式2来实现该功能计数初值为9+1 = 10程序段如下：MOVAL，17HMOVDX，8A6HOUTDX，AL :通道0初始化MOVAL，10HMOVDX，8A0HOUTDX，AL :写低8位横线上填写的内容就是答案）。
