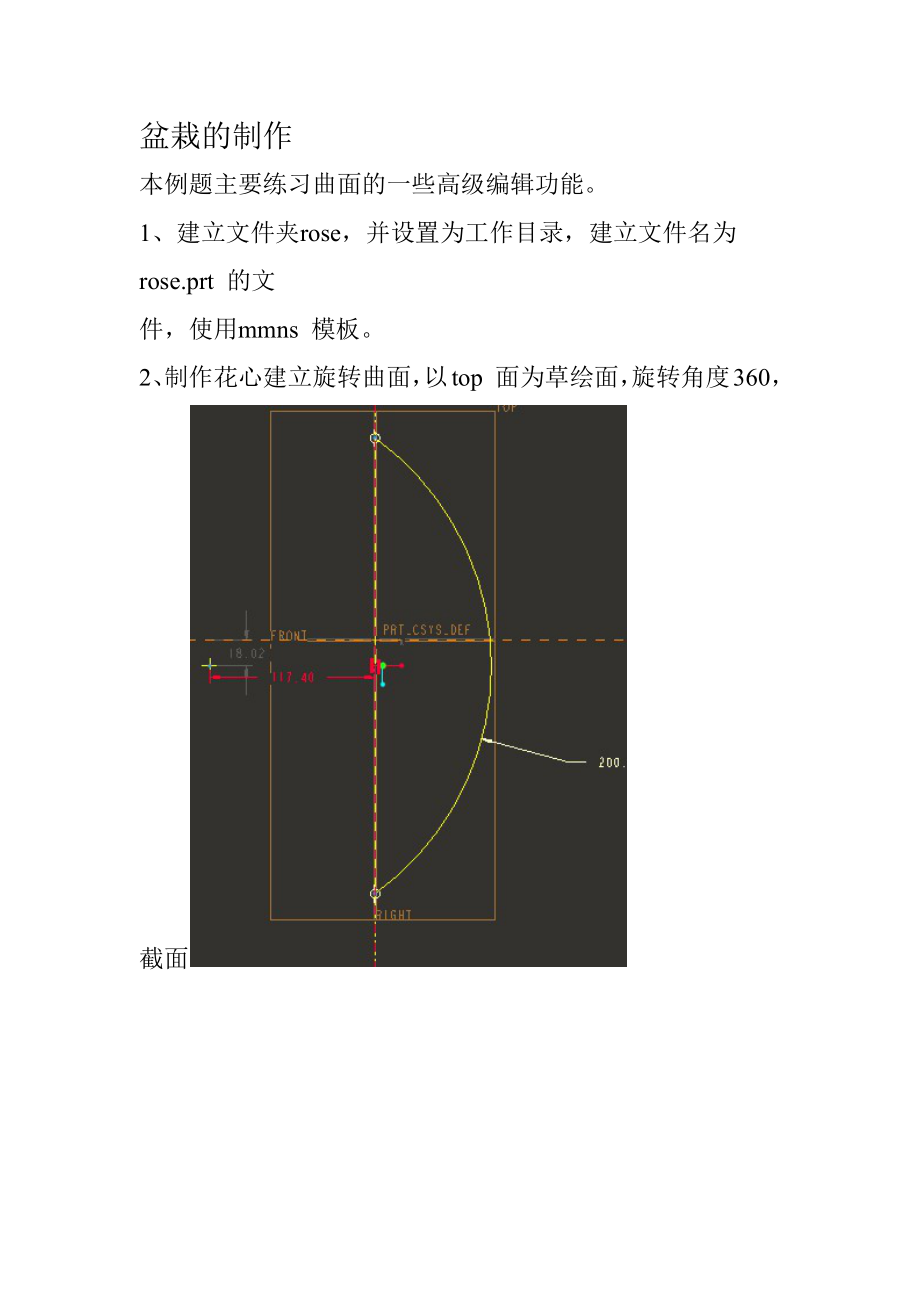

盆栽的制作本例题主要练习曲面的一些高级编辑功能1、建立文件夹rose，并设置为工作目录，建立文件名为rose.prt 的文件，使用mmns 模板2、制作花心建立旋转曲面，以top 面为草绘面，旋转角度360，截面 3、制作第二层花瓣（1）旋转曲面，以top面为草绘面，绘图时注意花瓣要错开，绘制如下图旋转角度为110，完成后如下图：（2）、曲面顶点倒圆角 插入---》高级---》顶点倒圆角选择刚刚旋转出的曲面，再选择两顶点，输入半径为15（3）、将曲面和曲面裁剪组成组4）、复制特征编辑---特征操作---复制---移动---完成选择第三步的组----完成---旋转---曲线/边/轴---选择中心轴，完成，正向----120----完成移动---完成----确定5）、建立变形曲面应用程序---继承 曲面----》转换----》移动---》完成选择曲面-----》旋转---》曲线/边/轴----》选择中心轴---》正向---》120完成移动,完成返回应用程序----》标准，完成如下图（6）、阵列曲面选中变形曲面---点击阵列按钮选择120 尺寸，建立增量为120阵列数量为2。
完成后如下图：第一层花瓣完成4、制作第三层花瓣（1）、旋转曲面，以top 面为草绘面（草绘图形如下图），对称旋转，旋转角度为110，完成后如下图： （2）、曲面顶点倒圆方法与第三步中第二小步相同，半径为10完成后如下图：（3）、完成花瓣的复制余下步骤可以参照第二层花瓣的制作方法结果如下图：5第四层花瓣此层花瓣制作与前面有所不同，主要是花瓣有卷边了，无法使用曲面倒圆角请注意查看1）、旋转曲面以top 面为草绘面，建立曲面，草图如下，注意花瓣要错开，对称旋转，角度为120（2）、绘制草图以front面为草绘平面，绘制如下草图，注意参照的使确定退出草绘器3）、投影曲线将上步绘制的曲线，投影到第一步的曲面上选中曲线，编辑----》投影完成后如下图：（4）、修剪曲面选中曲面，编辑---修剪选择一条投影线，修改修剪方向确定，完成如下图另一侧用同样的方法完成，完成后如下图5）变形曲面及阵列请参照第二层花瓣中方法6、制作第5层花瓣此层花瓣制作同第五层1）、旋转曲面以top 面为草绘面，建立曲面，注意花瓣要错开，对称旋转，角度为118.（2）、绘制草图以front面为草绘平面，绘制草图，注意参照的使用。
以下操作同第四层花瓣6．第六层花瓣如第五层，最后如图的7、旋转花柄旋转曲面，绘制如下草图，旋转角度360. 8，建立杆子利用扫描混合工具建立花杆的曲面扫描混合曲面，扫描轨迹截面绘制两个圆，尺寸自定完成后如图9、制作叶子利用扫描工具完成叶子造型扫描轨迹如下：属性：开放10、修剪叶子用拉伸曲面修剪的方法，拉伸曲面，用front面作为草绘面，绘制如下图草图控制拉伸面组选择叶子曲面11、镜像叶子注意：将扫描面和拉伸面做成一个组，再镜像12、绘制花盆1）花茎底部平面作为拉伸平面拉伸圆柱，完成如图在进行斜度》倒圆角》处理完成2）花盆底部平面完成孔处理13 完成，保存。
