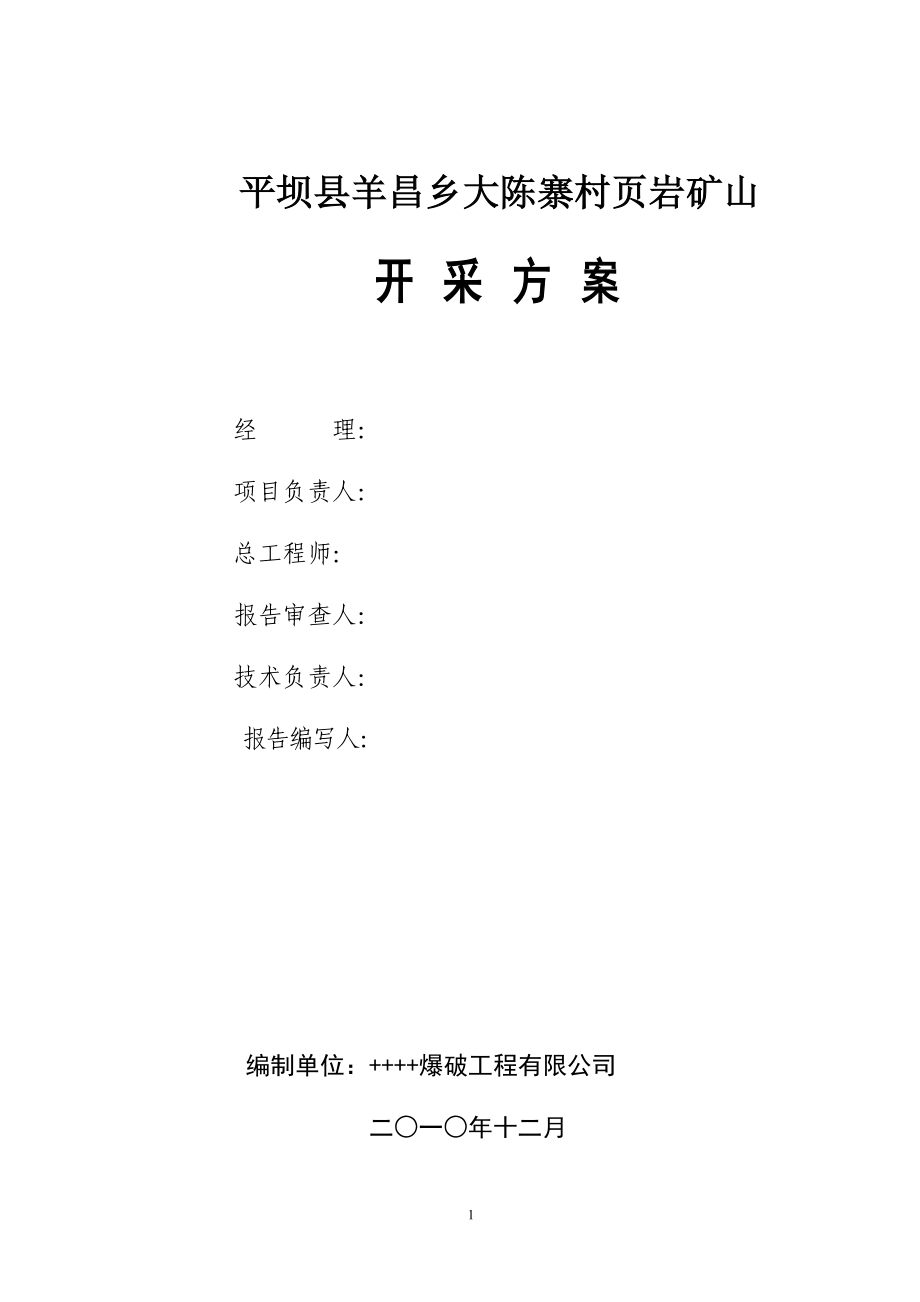

平坝县羊昌乡大陈寨村页岩矿山开 采 方 案经 理： 项目负责人：总工程师： 报告审查人：技术负责人：报告编写人：编制单位：++++爆破工程有限公司二○一○年十二月目 录1 总 论 11.1 交通位置 11.2 矿山现状 11.3 设计规模和生产工艺 32 编制矿山开采方案设计的主要依据 42.1 法律、法规依据 42.2 技术规程及技术标准 52.3 依据资料 53 矿山开采技术条件 53.1 矿区地形、地貌及气候 53.2 矿区地质概况 63.3 矿床地质 63.4 地表水及地下水情况 63.5 工程地质条件 73.6 环境地质条件 73.7 矿区地质灾害发育情况 74 露天开采境界及可开采矿产资源储量 74.1 露天开采境界的确定、最终边坡角计算 74.2 露天采场境界内可采资源储量 85 矿山开采 105.1 矿区总平面布置 105.2 采矿采掘要素及开采顺序 105.3 矿区开拓运输系统 125.4 采剥方法 135.5 采矿工作制度、劳动定员、进度计划及设备 135.6 通讯 155.7 矿山防排水 156 矿山消防 166.1 设计依据 166.2 消防措施 167 职业卫生健康与环境保护 167.1 矿山环保设计依据 167.2 建设项目环境现状 177.3 该项目建设影响卫生健康与环境的因素及治理措施 177.4 职业卫生健康 187.5 环境保护 197.6 项目建设对周围环境影响的评估 208 安全专篇 208.1 设计依据 208.2 工程概述 218.3 影响矿山安全的主要因素及防范措施 228.4 矿山安全状况及周边安全环境的影响 288.5 地质安全影响因素 288.6 矿床开采安全评述 298.7 总平面布置 308.8 机电及其他 308.9 矿山安全卫生辅助设施 318.10 矿山安全机构及设施 328.11 安全预防效果评价 379 矿山经济概略评价 379.1 项目建设经济技术评述 379.2 存在问题和建议 37附表一：主要经济技术指标表 38附表二：矿山主要设备一览表 40附表三：矿山劳动定员配置表 40附图：1、容县西山河口页岩砖厂砖瓦用页岩矿开采现状及矿区范围图 2、容县西山河口页岩砖厂砖瓦用页岩矿开拓系统及矿区总平面布置图 3、容县西山河口页岩砖厂砖瓦用页岩矿开采分层Ⅰ-Ⅰ＇剖面图 4、容县西山河口页岩砖厂砖瓦用页岩矿开采分层Ⅱ-Ⅱ＇剖面图 5、容县西山河口页岩砖厂砖瓦用页岩矿分层采矿法采装工艺示意图 6、容县西山河口页岩砖厂砖瓦用页岩矿露天开采最终境界平面图 7、容县西山河口页岩砖厂砖瓦用页岩矿露天开采最终境界Ⅰ-Ⅰ＇剖面图 8、容县西山河口页岩砖厂砖瓦用页岩矿露天开采最终境界Ⅱ-Ⅱ＇剖面图40容县西山河口页岩砖厂砖瓦用页岩矿开采方案容县西山河口页岩砖厂砖瓦用页岩矿开采方案1 总 论1.1 交通位置容县西山河口页岩砖厂位于容县城区西南237°方向,直线距离约13km,隶属容县容西山乡河口村管辖。
该矿区位于北流至容县一级公路的左侧，紧靠一级公路，距离北流市城区约12 km，距离容县城区约13 km，交通条件十分方便见矿区交通位置示意图）矿区位置矿区交通位置图1.2 矿山现状该砖厂及矿山2009年开始建设，同年11月取得合法采矿权，现在处在试产阶段没有换发过采矿许可证，采矿许可证的主要内容如下：(副本)采矿许可证证号(正本)：C4509212009117130043241采矿权人：广西容县西山河口页岩砖厂矿山地址：容县容西乡西山村河口冲矿山名称：广西容县西山河口页岩砖厂经济类型：合伙私营企业开采矿种：砖瓦用页岩矿开采方式：露天开采生产规模：5万吨/年矿区面积： 0.0698km2采矿许可证有效期： 自2009年11 月10日至2010年11月10日砖厂矿区范围经容县国土资源局核划，矿区范围共由6个拐点圈定，各拐点北京直角坐标分别为：拐点号 X YA 2520697 37443562B 2520842 37443837C 2520813 37443890D 2520662 37443995E 2520609 37443815F 2520523 37443688根据国土部的要求，把北京直角坐标转换为西安80系坐标。
各拐点西安80系坐标分别为： 拐点号 X YA 2520638 37443497B 2520783 37443772C 2520754 37443825D 2520603 37443930E 2520550 37443750F 2520464 37443623矿区面积0.0698km2，矿区中心校园(80)坐标为X：2520621，Y：37443697矿区海拔标高+148m～+86m，规划起采标高+90m该区以往进行过小比例尺地质填图，查明了该区地质构造、地层及岩体特征，根据有关地质资料及现场调查，该矿区及附近较大范围面积内出露的地层为志留系中上统上组 (S2-3C)，岩性为粉砂岩、页岩该岩石适宜作为烧制建筑空心砖原料使用为了充分利用当地矿产资源，2009年4月容县国土资源局依照有关法律法规的规定在该区规划设置采泥场，以挂牌招标方式出让采矿权。
个体业主潘剑波中标并在该地区筹建“容县西山河口页岩砖厂”，利用页岩矿烧制建筑用空心砖，已经在容县工商行政管理局进行企业名称预先核准登记，法定代表人潘剑波，属私人合伙企业2009年7月个体业主委托广西北海水文工程矿产地质勘察研究院对容县西山河口页岩砖厂矿区范围内+148m～+90m标高的砖瓦用页岩矿进行了地质简测工作,并编制《容县西山河口页岩空心砖厂砖瓦用页岩矿资源量简测地质报告》,同月业主委托北流市矿业公司对容县西山河口页岩砖厂矿区范围内+148m～+90m标高的砖瓦用页岩矿编制《容县西山河口页岩砖厂砖瓦用页岩矿开发利用方案》该矿山2009年下半年开始搞基建，将矿区西面和北面挖下部份矿体填平低洼处，在矿区范围中部形成长170m,宽70m的平地，然后开挖地基，建设砖窑及生产生活设施，砖厂2010年下半年试产2010年12月业主委托广西北海水文工程矿产地质勘察研究院对容县西山河口页岩砖厂矿区范围内+148m～+90m标高的砖瓦用页岩矿资源量进行估算，编制《容县西山河口页岩砖厂砖瓦用页岩矿资源量核实地质报告》该报告估算出矿区范围内+148ｍ～+90ｍ标高的页岩矿资源量为152.99万m3（合244.78万吨），资源量类型为333。
该资源量已经容县国土资源局登记备案该矿区除开采砖瓦用页岩矿外，尚未发现有其他可供综合开发利用的矿种矿区范围内无采矿权重叠设置，无用地纠纷问题矿山已购置安装了200KVA变压器1台、斗容为0.8 m3的挖掘机1台、推土机1台、运输车辆1辆、自动化拱窑1条、制砖机械设备一套，矿山公路已开拓到采场+90ｍ标高平台矿山生产、生活设施完善，矿山目前正常生产1.3 设计规模和生产工艺1.3.1 矿山资源储量该矿区砖瓦用页岩矿资源储量根据2010年12月广西北海水文工程矿产地质勘察研究院编制的《容县西山河口页岩砖厂砖瓦用页岩矿资源储量核实地质报告》，矿区范围内+148ｍ～+90ｍ标高的页岩矿资源量为152.99万m3（合244.78万吨）虽然未进行详细的地质勘查工作，深部没有工程控制，但矿山基建已经将矿区北面和西面大部份矿体揭露，按照国家质量技术监督局1999年12月发布实施的《固体矿产资源／储量分类》(GB／T17766-1999)，确定本次圈定的页岩矿体的资源／储量分类为控制的内蕴经济资源储量，编码为 (333)根据国家安监局二00四年十二月二十八日颁布的19号令规定，初步按45度边坡角确定矿区采场最终边坡界线，保安矿柱占用资源储量大约30.8万m3，因此该矿可设计开采资源储量为122.19万ｍ3(合195.50万吨)。
根据有关规定，按设计利用系数0.8计算，设计利用储量为122.19×0.8=97.75万ｍ3(合156.40万吨)矿山生产过程中，要提高矿产资源的利用率1.3.2 设计生产规模根据容县国土资源局规划矿山生产规模的要求以及矿山开采技术条件、产品市场需求量、矿山设备及生产能力等因素，本方案设计矿山生产规模为，年开采砖瓦用砂岩5万t矿石比重按1.6ｔ/ｍ3，约合3.13万ｍ3，年生产建筑用砖1392万块1.3.3 生产工艺该矿山采用露天开采方式，采用挖掘机采装，汽车推土机运输生产工艺简明流程如下图所示：贮矿场 汽车或推土机运输挖掘机采装`2 编制矿山开采方案设计的主要依据2.1 法律、法规依据2.1.1《中华人民共和国安全生产法》；2.1.2《中华人民共和国矿山安全法》；2.1.3《中华人民共和国矿山安全法实施条例》；2.1.4《中华人民共和国环境保护法》；2.1.5《中华人民共和国水土保持法》；2.1.6《非煤矿山企业安全生产许可证实施办法》；2.1.7《小型露天采石场安全生产暂行规定》；2.1.8《广西壮族自治区安全生产条例》；2.1.9 其它有关法律、法规2.2 技术规程及技术标准2.2.1 《金属非金属矿山安全规程》；2.2.2 《采矿设计手册》。
2.3 依据资料2.3.1 2005年5月广西壮族自治区安全生产监督管理局核发的《安全生产咨询服务资格证》；2.3.2 容县安隆红砖厂与北流市科达矿业技术咨询服务有限公司签订的编制开采方案合同书；2.3.3 容县国土资源局规划确定的《容县安隆红砖厂矿区范围图》；2.3.4 采矿业主提供的其它相关材料；2.3.5 小型非煤露天矿开采方案编制说明；2.3.6采矿业主提供设备清单、用地协议、等有关证明材料；2.3.7 现场勘查了解及收集的相关材料容县西山河口页岩砖厂砖瓦用页岩矿开采方案3 矿山开采技术条件3.1 矿区地形、地貌及气候矿区地处容县容州镇东南丘陵山区，矿区周边范围海拔标高+128.5m～+94m，地表植被较发育，生长杂草、灌木为主，大部份为丘陵地带，低洼处均为稻田矿区当地属南亚热带季风气候，温暖湿润，光热充足，无霜期长，夏长冬短，雨量充沛年平均气温为21.0℃，年平均降雨量1595mm，降雨高峰期在6～8月当地居民以汉族为主，主要从事工业、农业、养殖业等，地方经济发达，居民生活富裕3.2 矿区地质概况3.2.1 矿区地层地层划分采用前人工作成果矿区为低山丘陵地区，地形呈波状起伏，山坡平缓，地形高差不大。
根据收集到的地质资料，矿区出露地层为第三系中组（Eb）紫红色钙质砂岩及粉砂岩夹砾岩，地表覆盖薄层腐植土，厚度0.1m左右,岩层产状不明显3.2.2 矿区构造该区在区域上位于云开台隆的东南翼矿区内无断裂和褶皱分布3.3 矿床地质3.3.1 矿体特征据有关地质资料及现场调查，矿体分布面积大，延续性好，呈低矮山体出露地表矿区出露地层为第三系中组（Eb）紫红色钙质砂岩及粉砂岩夹砾岩，整个矿区所产出页岩矿性质基本保持不变，中间无剔除夹层，地表少量腐植土可一并开采利用，矿体无须剥离覆盖层矿体呈山包地形，坡度平缓，自然坡度8°～20°该矿区除砖瓦用页岩矿作为建筑砖原料外，尚未发现其他可供综合开发利用的矿种3.3.2 矿石特征页岩矿石呈紫红色，中砂泥质经构，岩土质地松软、易松散，吸水性、透水性一般，有一定粘性和可塑性经多年开采烧制红砖证明，该类岩矿可作为烧制建筑用砖原料矿物成份以石英、长石为主，有少量的，物成份： 云母、褐铁矿等。
化学成份主要有Al2O3、Sio2、H2O、ＣaO和少量Fe2O3、K2O、水份及有机质矿石物理力学性质如下:⑴矿石容重：1.6 t/m3； ⑵坚固性系数（f）：1～3； ⑶松散系数： 1.23.4 地表水及地下水情况矿区附近大无河流或其他载水体，小山塘主要收集周围大气降下的雨水矿区地表水主要由大气降雨补充，矿区集水面小、矿区为山包地形，雨水可自然疏干起采标高为+105ｍ，高于当地潜水侵蚀基准面，开采过程中使分层平台和采场底平台保留一定坡度、疏通采场内排水沟，将采场积水引入沉淀池澄清后再排出矿区外矿体周边也无富含水层矿床开采不受地下水影响矿区水文地质条件属简单类型3.5 工程地质条件矿体呈山包地形，自然坡度约8°～20°，坡度较平缓，容易开拓通往矿区上部的矿石运输公路；地表覆盖薄层腐植土，且可一并开采利用，采矿不用剥离；矿石较松散，采矿无需凿岩爆破，可采用挖掘机直接开采采矿作业由上而下分层开采，开采形成的边坡要保留足够的安全边坡角及安全平台，以保证采场边坡稳定，防止岩土塌落矿区工程地质条件属简单类型3.6 环境地质条件矿区位于低丘陵地带，属荒山岭地，项目建设不占用耕地，地表植被发育。
矿区靠近一级公路，交通条件很方便矿区采场范围内无供电线路和通讯等重要设施通过，周围少量的居民点散落在矿区外山的另一侧,周边无自然保护区，开采作业产生的粉尘、噪音对周边环境的影响不大但采矿生产会破坏地表植被，采矿结束后要在采空区及工业场地植树种草，恢复植被矿区环境本体状况良好3.7 矿区地质灾害发育情况矿区页岩矿体产于第三系中组（Eb）紫红色钙质砂岩及粉砂岩夹砾岩，矿体呈低山体出露地表，在开采过程中，要严格按照安全生产的有关规定设置最终边坡角，按设计采场参数进行开采生产矿区及周边山体稳定性较好，采矿相对高差不大，不会发生泥石流、自然塌方、滑坡等地质灾害容县西山河口页岩砖厂砖瓦用页岩矿开采方案4 露天开采境界及可开采矿产资源储量4.1 露天开采境界的确定、最终边坡角计算4.1.1 露天开采境界圈定的原则4.1.1.1设计开采对象为砖瓦用砂岩，可直接采矿，不用考虑经济合理剥采比；4.1.1.2露天开采境界不超出国土部门核准的矿区范围，在确保安全的条件下尽量回收矿产资源；4.1.1.3设计确定的露天采场最终边坡角，应使其在矿山服务年限内保证采场边坡稳定，确保露天采矿场的安全生产；4.1.1.4其他有关矿山安全的法规、规程、规范。
4.1.2 露天采场边坡参数的选择露天采场边坡参数是根据矿体赋存状态、矿床的开采技术条件和矿岩物理力学性质、设计确定的最大开采深度、开采工艺、采矿设备、露天采场服务年限等因素并参考类似矿山实践经验合理选定本设计选定的露天采场边坡参数为：采场最大高度：H＝23.5m；分层高度：ｈ＝8 m安全平台：3 m清扫平台：4 m工作台阶坡面角： 45°4.1.3 最终边坡角的确定根据容县国土资源局规划的矿区范围及采矿标高，规划开采深度由+128.5m～+105m,开采最大高度为23.5ｍ根据本方案采用的采场边坡参数，用计算机AutoCAD角度标注系统在最终境界剖面图标注得矿体西南面的最终边坡角为：β＝40°，符合GB16423-1996关于《金属非金属露天矿山安全规程》的有关规定对松软岩石最终边坡角不大于45°的要求4.1.4 露天开采境界圈定根据露天开采境界圈定的原则和方法以及本次设计开采标高，按选定的露天采场边坡参数，先在各地质剖面图上确定采场开采深度及开采边界，把最终边界投影到平面图上，最后圈定采场的最终境界（见矿区开采最终境界平面图）4.2 露天采场境界内可采资源储量4.2.1 矿区资源储量该矿区砖瓦用页岩矿资源储量根据2010年6月广西北海水文工程矿产地质勘察研究院编制的《容县西山河口页岩砖厂砖瓦用页岩矿资源储量核实地质报告》，矿区内+128.5m～+105m标高页岩矿资源储量为39.93万m3，合63.89万吨。
资源量类型为控制的内蕴经济资源量，编码为 (333)4.2.2 露天采场境界内可采资源量开采过程为保证采场最终边坡的安全，根据中华人民共和国国家标准（GB16423-2006）《金属非金属矿山安全规程》的规定，参照《采矿设计手册》，结合矿区岩矿稳定性，设计最终坡面角为45°，以此为依据确定采场最终境界由于该红砖厂的核实资源量为推断的内蕴经济资源量，没有详细的勘探资料数据，根据矿区采场空间位置分布及露天开采最终境界边坡保安矿柱的形状，矿区保安矿柱占用量约为0.3万m3，故该矿区露天采场境界内可采资源量为39.93-0.3=39.63万 m3(合63.41万吨)4.2.3矿区设计利用资源量矿区境界内可采资源量为39.63万 m3(合63.41万吨)根据有关要求，设计利用系数可取0.8，设计利用资源量为39.63×0.8=31.70万ｍ3(合50.72万吨)矿山采场回采率按95%计，贫化率为0，矿山可采出矿量为30.11万m3（合48.18万t）矿山在生产过程中，要提高矿产资源的利用率4.2.4 境界剥采比由于地表覆盖层可综合利用，采矿无需剥离，因此境界剥采比为04.3 矿山服务年限 QK 50.72×95%T = ———— = ———————≈16(年)A(1-ｒ) 3×(1－0)式中：T——矿山服务年限，年；Q——境界内设计利用资源量，万ｔ；K——采场回采率， %；A——矿山生产规模，万ｔ/年；r——贫化率，取r＝0；经计算，矿山生产服务年限16年。
矿山基建期：此矿山为多年生产矿山，其生产设施、生活设施已经比较完善，目前正在改造砖窑，矿山基建期短，可忽略不计，因此矿山总服务年限为16年容县西山河口页岩砖厂砖瓦用页岩矿开采方案5 矿山开采该矿区开采矿石为第三系中组（Eb）紫红色钙质砂岩及粉砂岩夹砾岩矿区交通十分方便，矿体呈山包地形，采矿不用剥离，对露天开采十分有利矿石较破碎松软，开采无需凿岩爆破，直接用挖掘机钩挖并用推土机推运至堆矿间即完成矿山采运作业，采矿工艺简单5.1 矿区总平面布置根据矿山地形条件、开采技术条件、交通条件、采矿工作面推进方向等因素，本着“方便生产、利于管理、确保安全、节约实用”的原则，综合考虑矿山整体布局及对生产、生活设施的设置5.1.1采场布置：矿区三个矿块呈山包、山体地形，根据设计的生产工艺及采矿高度，采场布置按8m高度水平分层，由上而下逐层开采5.1.2开拓运输系统：矿山采用露天开采方式，汽车或推土机运输方案，已有了现成的运输系统5.1.3砖窑、制砖间、碎煤间以及贮矿场、机修间、生活区、办公室、变压器、配电间设置等均布置在矿区西北面，方便管理；晒砖场设置在砖窑和生活区之间填平的较开阔的场地矿石运输到贮矿场再经陈化处理后，运送到制砖车间，经加煤破碎、筛分、搅拌挤压后制成砖坯，凉干入窑经烘干、煅烧，成为红砖，最后装车外运或码放砖场。
本项目的厂址布置具体见《矿区开拓系统及总平面布置图》5.2 采矿采掘要素及开采顺序5.2.1 采矿采掘要素5.2.1.1开采分层高度本矿山采用小松PC200-8液压挖掘机开采作业，最大挖掘高度10m根据采场高度、开采现状及设备的性能，设计确定开采分层高度为8m5.2.1.2工作台阶坡面角工作台阶坡面角与岩矿的物理力学性质以及采矿工艺等因素有关本矿区所剥离开采的岩矿属较松软的岩矿，岩石硬度系数f＝1～3根据矿区岩矿稳固程度及采矿期短等因素，参考《采矿设计手册》确定采掘作业工作阶段坡面角为45°5.2.1.3最小工作平台宽度该矿山属山坡露天矿，本方案设计采用小松PC200-8液压挖掘机挖掘开采、装矿，用4.5t的自卸汽车运输根据矿山采用的设备及生产工艺，以确保采矿、运输设备安全为原则，参照《采矿设计手册》有关公式计算确定矿区采矿运输底平台最小宽度运输车辆采用折返式调车，根据4.5吨自卸汽车的参数，采用下面公式计算采矿运输平台最小宽度： Bmin＝Rmin＋0.5Ka＋C＋La+Z＝9＋0.5×2.5＋1＋6.5+4＝21.75≈22m式中：Bmin—露天采场运输平台最小宽度，m； Rmin—运输车辆转弯最小半径，取Rmin＝9m； Ka—运输车辆宽度，Ka＝2.5m； C—挖掘机、运输车辆和阶段坡面间的安全间隙，一般E取1.0m； La—运输车辆长度， La＝6.5m； Z—运输道路至边坡线的安全距离， 距离Z＝6.5m；经计算，长度为6.5m，载重量为4.5吨的自卸汽车运输、采用折返式调车时，采矿运输最小工作平台宽度为22m。
5.2.2 开采顺序根据矿体赋存状态、矿区地形及平面布置等因素，由目前的矿区中间开采处+113m标高平台分别向矿区东南、东北方向沿山坡较缓处开拓矿山公路至Ⅰ、Ⅱ、Ⅲ三个矿块+121m标高处，+121m标高以上矿石分三个矿块进行开采Ⅰ矿块在开拓矿山公路完成后于+121m标高同时开拓出一个宽度为22m采矿装矿运输平台，再向西北方向开采，直至开采完+121m标高以上矿石为止 Ⅱ、Ⅲ两个矿块+121m标高以上矿石较少，开采高度和宽度也较小，所以将这两个矿块+121m标高以上的矿石直接用挖掘机放到现有的+113m标高平台，然后再装车运输完成了+121m标高以上采矿后，形成+113m标高上盘，在现有+113m标高平台用挖掘机分别向西北、西南方向开采，并将工作推至最终边坡为止，形成+105m标高上盘，再在现有+105m标高采空平台向东、北、南三个方向开采矿石，并将工作推至最终边坡为止矿块开采过程中要保证边坡角度和安全平台宽度，矿山运输公路路面宽4ｍ，坡度小于15%，最小转弯半径15m，以保证矿山运输公路畅通安全5.3 矿区开拓运输系统5.3.1选择开拓运输方式的原则1)确保运输安全；2)基建工程量少，施工方便，易于开拓；3)基建投资少，尽可能减少运输成本。
5.3.2开拓运输方式的选择矿区开采矿体地形坡度平缓，挖掘机和汽车运输道路已到采场底部采矿运输平台，所以确定矿山采用灵活方便的汽车公路运输开拓方案5.3.3开拓运输系统的布置：矿山采用露天开采方式，汽车公路运输开拓方案，砖厂公路已通至+105ｍ标高平台，只需开拓采场至制砖车间之间的运输道路由于该矿场地势较缓，挖掘机及汽车可直接开到+121m标高平台进行挖掘装车运输开采过程中保证边坡角度, 并将采矿工作面逐渐推至最终边坡为止5.3. 4开拓运输系统标准：装矿运输平台最小宽度22m，汽车运输公路宽度4m，最大纵坡小于15%，转弯半径大于15m挖掘机专用道宽度为4m, 最大纵坡小于45%5.3.5 矿石运输方式矿石运输方式采用汽车公路运输5.3.6 废矿石运输方式本矿山开采矿种为砖瓦页岩矿，无表土层，无剔除夹层，开采岩石可全部利用，因而无废矿石运输5.4 采剥方法5.4.1采矿方法的选择根据矿体为较松软岩矿，无需凿岩爆破，设计矿山采用单斗挖掘机分层采矿法5.4.2剥采设备选择根据矿山现有设备及矿山设计情况，选择的剥采设备为小松PC200-8液压挖掘机5.4.3工作面主要参数如下5.4.3.1挖掘高度：8m；5.4.3.2工作面长度：20～200m；5.4.3.3工作坡面角：45°；5.4.3.4采矿运输平台宽度：≥22ｍ。
5.4.4采场安全警戒范围该矿为山坡露天开采，开采矿石均属较松软岩石，无需凿岩爆破，在距矿区范围界线外20m处设置安全措施与明显警示标志牌，以防人畜误入采空区发生意外伤害事故严防采矿回转机械最大工作半径2倍范围内有人员或其它障碍物，挖掘机平衡系统垂直投影位置离采矿台阶坡底线距离不小于1m5.5 采矿工作制度、劳动定员、进度计划及设备5.5.1 工作制度根据当地气候条件和同类矿山生产经验，设计推荐采用年工作250天，每天1班，每班8小时工作制度5.5.2 劳动定员的确定劳动定员根据矿山生产实际岗位设置来确定：（1）矿长 1人（2）采矿技术员 1人（3）专职安全员 1人（4）挖掘机司机 1人（5）汽车司机 1人（6）机修、后勤服务 1人合计： 6人5.5.3矿山采掘进度计划的编制5.5.3.1生产规模：3万t/a5.5.3.2年工作时间250天；5.5.3.3每天要求生产量：30000/250＝120t/d(合75m3/d)5.5.3.4矿山生产能力挖掘机生产能力：根据采用挖掘机的性能及参数，该机械单机台班效率为384m3/台班，机械效率取0.7、时间利用系数取0.7，挖掘机每天可开采装矿石188m3，1台可满足每天采矿120t的生产规模的需要。
汽车运输能力：矿山场内运输由自备4.5t自卸汽车完成,外运的红砖由客户自行解决矿山场内运输主要是从采场运输至贮矿场,每年的运量为3万t(合1.88万m3)从采场至制砖车间的平均运距约110m,根据调查，从装到卸一个运输循环大约需要8分钟,车辆装载系数为1,车辆时间利用系数为0.8,则每辆车每天(8小时)运输量:480G 480×4.5A＝————×K1×K2＝—————— ×1×0.8＝216ｔ/台班T 8式中：A：自卸汽车台班效率，ｔ/台班 G：自卸汽车额定载重量，ｔ T：自卸汽车装运卸一个周期时间，分钟 K1：汽车载重利用系数， K2：汽车时间利用系数本矿山每天场内运量为：30000t÷250=120t/d需用车辆数量：120÷216≈1辆矿山用1辆载重量为4.5t的自卸汽车就能满足场内运输的要求5.5.4 主要设备5.5.4.1供水系统：矿山采矿不用水砖厂生产用水和环保用水、生活用水均使用自来水5.5.4.3供电系统：砖厂已从附近电网架设高压输电线路至砖厂变电间，安装一台250KVA变压器，可满足砖厂采矿生产及生活用电的需要。
供电线路必须按《矿山电力装置设计规定》（GBJ70）要求进行铺设5.5.4.4采矿设备：采用1台小松PC200-8液压挖掘机进行采矿作业5.5.4.5运输设备：采用1台汽车运至贮矿间矿山主要设备一览表序号设备名称型号规格单位数量备注1挖掘机小松PC200-8斗容0.8m3台12汽车东风140型载重4.5t台15.6 通讯矿区办公室安装程控，矿山主要负责人、生产技术管理人员分别配备移动，以满足矿山生产及与外部的通讯联系5.7 矿山防排水该矿山属平台露天矿，地表水体可自然排泄矿区起采标高+105m，高于当地潜水侵蚀基准面，采矿作业不受地下水影响矿区地表水主要由大气降雨补充矿区上方集水面积不大，降雨量较大时会影响采矿生产矿区主要采取以下防排水措施：使采场底平台保持3%的坡度、开挖采场底平台排水沟，将采场内积水引到集水池，沉淀澄清后排到矿区外，防止采场积水影响生产及含矿石污水影响周边环境；建筑设施周围要开挖排水沟；在矿山运矿公路的内侧挖排水沟，低洼处设置排水涵洞，防止雨季雨水冲刷损毁公路6 矿山消防6.1 设计依据6.1.1 《中华人民共和国消防法》6.1.2 《建筑设计防火规范》GBJ16-87（2001年版）6.1.3 《建筑灭火器配置设计规范》GBJ140-90（1997年版）6.2 消防措施6.2.1 矿山企业建立消防组织，编制防火计划，规定火灾信号，发现火灾要组织人员及时扑救。
经常性地开展消防安全教育，提高矿工的消防防范意识，做到防范为主，预防第一6.2.2 矿区各工作间、办公生活区要设置醒目的防火标志和防火注意事项6.2.3 该矿区及砖厂所有建筑物结构简单，所有用电设备安装规范，不易产生火源在每间建筑物室配备1-2个干粉灭火器以预防火灾发生，要定时检查灭火器的性能6.2.4 采矿及运输设备要配备灭火器，设备加注燃油时，严禁吸烟和明火照明禁止在装运设备上存放易燃易爆物品，禁止用燃油擦洗设备，用过的棉纱等易燃材料要妥善保管6.2.5 严格管理生产生活用火，防止发生山林火灾容县西山河口页岩砖厂砖瓦用页岩矿开采方案7 职业卫生健康与环境保护7.1 矿山环保设计依据7.1.1 法律、法规7.1.1.1 《中华人民共和国环境保护法》7.1.1.2 《中华人民共和国水土保持法》7.1.1.3 《中华人民共和国大气污染防治法》7.1.1.4 《中华人民共和国污染防治法》7.1.1.5 《中华人民共和国固体废物环境污染防治法》7.1.1.6 《建设项目环境保护管理条例》7.1.1.7 《广西壮族自治区环境保护条例》7.1.2 设计采用标准及执行等级7.1.2.1 《大气污染物综合排放标准》（GB16297-1996），执行二类标准；7.1.2.2 《污水综合排放标准》（GB8978-1996），执行二级标准；7.1.2.3 《农田灌溉水质标准》GB5084-92；7.1.2.4 《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001），按I类一般工业固体废物，I类场；7.1.2.5 《工业企业厂界噪声标准》（GB12348-90），执行III类标准；7.1.2.6 《环境空气质量标准》（GB3095-1996），按二类区，执行二级标准；7.1.2.7 《土壤环境质量标准》（GB15618-1995）；7.2 建设项目环境现状矿区位于丘陵山坡地带，矿山建设不占用耕地，不污染水源。
矿山建设有完善的矿山运输公路系统，交通条件十分方便矿区范围内无通讯设施通过矿区周边分布有部分水田和水塘矿山生产过程中产生的废水经过沉淀处理，无其他有毒物质，不影响地表水和地下水但采矿作业破坏了矿区植被，采矿结束后要对采空区及工业场地进行植树种草，恢复植被如果有条件可进行复垦，以提高土地利用率7.3 该项目建设影响卫生健康与环境的因素及治理措施本项目为露天开采页岩矿，设计采用挖掘机机械化开采、汽车公路运输开拓方案采矿及砖厂生产过程中产生的废气、粉尘、废水、噪声对周边环境有一定影响，要有针对性的预防及治理措施：7.3.1废气该项目生产中废气产生源主要为挖掘机及汽车所排放的CO及黑烟工人长期接触这些废气能引起呼吸系统、消化系统、皮肤、眼睛及神经系统等疾病工人要尽量避开废气源，戴好防护口罩，可避免废气的危害7.3.2粉尘该项目开采作业过程中易产生粉尘，矿石运输道路也产生一定的粉尘，对工作环境及大气环境造成一定的污染矿区为露天矿场，通风条件好，废气、粉尘对周边环境影响小对运矿道路定期洒水除尘，在产生粉尘点的作业人员要佩戴防尘口罩，减少粉尘对作业人员身体的危害对经常接触粉尘的作业人员，要定期检查身体和轮换。
7.3.3 废水本项目废水主要是雨季冲刷矿区产生的污水雨季对矿区产生的污水除含泥砂、矿岩成份外，无其他污染物，不会因其渗入地下污染水质污水经沉淀处理后用抽水机抽到高位水池作生产用水或外排，不会影响周围环境7.3.4 噪声该项目的噪声源主要来自挖掘机及汽车挖掘机及汽车安装消音器，噪声对周边环境影响不大7.3.5 其他污染物矿山生活废料要集中堆放作无害化处理，不得随意丢弃本项目无电磁波，放射性物质等其他污染源7.3.6 矿区绿化及复垦采矿生产结束后，要在采空区，工业场地，植树种草，恢复生态植被，防止土地荒漠化和水土流失有条件应进行复垦，以提高土地利用率7.4 职业卫生健康7.4.1 新工人入矿前，必须经过身体健康检查，不适合从事矿山作业者不得录用7.4.2 接触粉尘及其他有害物质的人员，必须定期进行健康检查定期对职工进行职业病鉴定和复查、建立职工健康档案对体检确定患有职业病或职业禁忌症、不适合原工种的，应及时更换工种或调离7.4.3 矿区生活水源的选择、水源卫生防护及水质标准，应符合GB5749和TJ42中的有关规定7.4.4 矿山企业应定期进行水质检验，不符合饮用水质量要求的不得供职工饮用。
7.4.5 作业地点空气中，粉尘和有毒有害物质浓度不得超过TJ42的规定，并按国家有关规定进行测定产生粉尘及有毒有害物质作业点的人员，必须按规定佩戴个体防护器具7.4.6 作业场所的噪声不宜超过90dB（A）应积极采取降低止噪声的措施，预防噪声的危害达不到噪声标准的作业场所，作业人员应佩戴防护用具7.4.7 矿山应根据当地气候特点，采取防署降温措施，空气温度超过28℃应给职工配清凉饮料，避免在高温期在阳光照射下长期作业冬天室内取暖，要保证通风，防止CO中毒7.4.8矿区值班室设置保健药柜，备有救护、急救药品及担架7.5 环境保护本部分内容只从设计角度作一般性叙述，矿方应委托有资质的环境评价单位和地质灾害评估单位，编制矿山环境影响报告书(表)或填报环境影响登记表以及地质灾害危险性评估报告，并报有关部门审批7.5.1 矿山企业负责人全面负责矿山环保工作，制订环境保护措施及水土保持方案，宣传环保法规和知识设置兼职环保监督管理员，具体负责矿山企业环境保护工作，加强对环境的监督和管理7.5.2 该矿为露天矿山，由于开拓工程和采矿作业，矿区内植被破坏矿山企业应每年从产值中提取一定比例（约5%）作为矿区生产结束后恢复生态环境的经费。
7.5.3 生活废料要集中作无害处理，不得随意丢弃污染周边环境7.5.4 矿区设施及工业场地布置，要避免自然灾害的影响，要尽量节约用地，保护矿区周边生态植被，除生产需要外，不得损毁周边植被树木7.5.5 矿山“三废”处理及水土保持方案，必须经有关管理部门批准后按规定执行7.5.6矿山自筹建至投产，包括以后扩建等各阶段都要重视环保建设，从项目建设投资总额中提取5%左右作为环保专项资金，不得挪作他用7.5.7 矿区绿化及复垦采矿生产结束后，要在采空区，工业场地，植树种草，恢复生态植被，防止土地荒漠化和水土流失7.6 项目建设对周围环境影响的评估7.6.1 该矿山为露天小型采矿场，采矿结束后按规定进行复垦或绿化，不会对周边生态环境产生大的影响7.6.2 矿山生产产生粉尘、废气、废水和噪声，由于矿区空气流通好，采取得当治理措施后能减少对周边环境的影响7.6.3 矿山“三废”治理和排放，应严格执行有关规定，环境保护与生产建设同步进行，把矿山生产对周边环境的污染影响降到最低程度7.6.4 该矿山为小型露天矿山，在采矿过程中产生的主要污染源、污染物，设计考虑了有效的综合治理措施只要矿山企业加强环保意识，严于管理，积极防范，严格执行水土保持和环境保护的有关规定，项目建成后对周围环境的影响不大，符合国家的环保要求，但对环境自然景观的改变有一定的影响，不会对周边环境造成危害。
容县西山河口页岩砖厂砖瓦用页岩矿开采方案8 安全专篇8.1 设计依据8.1.1法律法规依据⑴《中华人民共和国安全生产法》（2002）；⑵《中华人民共和国矿产资源法》(1996)⑶《中华人民共和国矿山安全法》（1992）及《中华人民共和国矿山安全法实施条例》（1996年10月30日）；⑷《金属非金属矿山建设项目初步设计(安全专篇)编写提纲》安监总管一字[2005]29号(2005)；⑸《非煤矿矿山企业安全生产许可证实施办法》(国家安全生产监督管理局第9号令2004年5月17日);⑹《广西壮族自治区安全生产条例》⑺劳动部发（1995）502号文《矿山建设工程安全监督实施办法》；⑻2004年12月国家安监局、国家煤监局令第19号《小型露天采石场安全生产暂行规定》；8.1.2采用的主要技术规范、规程、标准⑴中华人民共和国国家标准《金属非金属矿山安全规程》（GB16423-2006）；⑵《工业企业设计卫生标准》(TJ16-79)⑶《厂矿道路设计规范》(GBJ22-87)⑷《生产设备安全卫生设计总则》(GB5083-1999)⑸《工业企业厂界噪声标准》(GBJ12348-90)⑹《建筑物设计防雷设计规范》【GB500578-(2000版)】⑺《建筑抗震设计规范》(GB50011-2001)⑻《供配电系统设计规范》(GB50052-95)⑼《机械设备防护罩安全要求》(GB8196-87)⑽《工业与民用电力装置接地设计规范》(GBJ65-83)⑾《矿山安全标志》(GB14161-93)8.1.3其它依据⑴设计委托书⑵国土资源部门批准的矿区范围图、工商营业执照；8.2 工程概述8.2.1建设工程基本概况本项目所承担的是容县安隆红砖厂露天开采方案编制。
矿区面积0.046Km2，开采深度+128.5m～+105m标高设计采用露天开采方式，汽车公路运输开拓方案年采矿规模为1.53万吨（1.88万m3）生产工艺：矿山采用挖掘机直接采装，自卸汽车场内运输矿石矿山工业场地主要由露天采矿场、堆矿间、办公室、生活区等生产生活设施组成矿山工作台阶高度为8ｍ，工作台阶坡面角45度8.2.2 工程设计中涉及安全的新科研究成果、新工艺、新技术、新设备本工程设计中无涉及安全问题的新科研究成果、新工艺、新技术、新设备8.2.3矿山安全投资概算矿山安全投资见表8-1：表8-1 矿山安全投资概算表顺序项目单位数量单价金额（万元）1矿山安全评价1.02申报办证费用0.53必要的矿山救护器材和药品0.34安全警示标志0.55劳动保护用品0.56安全培训教育1.0合 计3.88.3影响矿山安全的主要因素及防范措施 矿山开采属于高危险性行业，必须重视安全生产矿山开采不需爆破影响矿山安全的主要因素有边坡失稳、机械伤害、高空坠落、职业危害、车辆伤害等，矿山要针对各项危害因素，切实采取必要的安全防范措施 8. 3.1边坡失稳采场边坡为风化岩土，稳定性差，易发生崩塌、滑坡等事故，要采取以下预防措施：①根据岩土性质，合理选择采矿高度及坡面角。
根据《金属非金属矿山安全规程》及《广西壮族自治区安全生产条例》，该矿山采用机械化开采，矿石为风化砂岩，采矿高度设置为8m，工作面坡面角为45°②建立健全采场边坡管理制度，选派有经验的人员负责边坡安全管理工作每次雨后进入采场前都要加强检查，发现边坡有裂隙、塌方、滑坡等危险征兆时，要及时撤出人员设备，消除隐患后才能进行作业③采矿作业必须由上而下开采，按规定保留台阶坡面，不得超挖坡底线或从坡底掏采④局部边坡发生坍塌事故时，应及时报告相关管理部门并及时清理对边坡存在的事故隐患，一般应从上往下削坡减载，不得从台阶坡脚掏挖设计中采取了相应的措施，可保证边坡的稳定8.3.2 机械伤害该矿山采用的机械设备主要为挖掘机、推土机，产生机械伤害的因素主要为机械设备无安全防护措施及违章操作造成设备受损和人员伤害为预防机械设备对人员造成伤害要采取以下措施：①机械设备要按其技术性能的要求正确使用缺少安全装置或安全装置已失效的机械设备不得使用设备传动部分要设置防护罩保护②按规范要求对机械进行验收，验收合格后方可使用③机械操作工作持证上岗，非负责设备运行人员，禁止操作设备④处在运行和运转中的机械严禁对其进行维修、保养或调整等操作。
⑤机械设备要按时进行保养，当发现有漏油、失修或超载带病运转等情况时，要停止使用⑥挖掘机及推土机作业时，作业半径范围内不得有人员行走及其他障碍物⑦作业人员要严格执行和遵守各种设备的相应操作规程和安全规程，对各类设备的转动件裸露部分，均按GB8196《机械设备防护罩安全要求》的规定要求进行防护，防止机械伤害事故的发生⑧挖掘机工作时，其平衡装置外形的垂直投影到阶段坡底的水平距离应不小于1m⑨挖掘机必须在作业平台的稳定范围内行走挖掘机上下坡时，驱动轴应始终处于下坡方向；铲斗要空载，并下放与地面保持适当距离；悬臂轴线应与行进方向一致⑩严禁挖掘机在运转中调整悬臂架的位置8.3.3高空坠落该露天矿山引发高处坠落造成伤害的主要因素是高处作业不系安全带；高处移动设备和搬运材料失足；维修传送设备不系安全带；危险位置不设防护栏杆；不遵守劳动纪律，酒后上岗等所致为防止高空坠落，要采取以下措施：①因遇大雾、尘雾和照明不良而影响能见度，或因暴风雨、或有雷击危险不能坚持正常生产时，应立即停止作业禁止在6级风以上的天气进行高空作业高空作业时禁止抛掷物品②进入采场工作人员，必须佩带安全帽大雨后进入采场前，要派专人清理工作面及边坡松石危石。
工作平台的宽度，必须符合有关规定要求③在距坠落高度基准面超过2m(含2m)或坡度超过30°的坡面上作业时要使用安全绳(带) 或设置安全网、护栏等防护设施使用安全绳(带)时严禁多人同时使用一条安全绳(带)，并经常检查安全绳的完好情况；在采场边坡外20m处设置醒目警示标志，防止人畜误入采区发生坠坡事故④如果发现坡面有浮石、危石等现象，要及时处理，未处理前，要在现场设立危险警戒标志作业人员不得站在危石、浮石上及悬空作业⑤处理坡面危石、浮石时，必须设置专人防护，危险区内人员、设备必须全部撤离，设好防护区⑥坡面浮石、危石处理完毕后，方可允许作业人员进入采区进行开采作业⑦修好施工便道，搞好危险地段的防护，移动设备和搬运材料时要量力而行，互相照顾，搬运大设备要有专人指挥维修传送设备到高处时，要搭好防护架，系好安全带严禁酒后上岗和施工中打闹⑩不断改善劳动条件和环境，保障员工身心健康，员工定期体验，发现身体状况不宜高处作业时，应及时调离高处作业岗位经常组织员工进行学习和培训，提高作业人员的技能，提高全体员工的安全意识通过采取以上措施，加强采场边坡管理，可以有效防止发生高空坠落事故8.3.4职业危害露天矿山对作业人员容易产生职业危害，如高温中署、粉尘、噪声、有毒气体伤害等，要采取以下防范措施：①该区地处亚热带季风气候，夏长冬短，夏天最高气温可达30°。
夏季长期野外作业易发生高温中暑高温期避免人员在阳光照射下长期作业，空气温度超过28℃应配送清凉饮料，防止高温对作业人员的危害；采矿运输设备驾驶室要安装空调，采取防暑降温措施；对设备散热部位要采取防护措施，防止发生烫伤事故②装卸、运输作业会产生粉尘污染，给作业人员发放合格的防尘劳保用品，对矿山运输道路定期洒水除尘，减少粉尘的环境污染及对人员身体的危害③本项目的高噪声源主要有挖掘机、推土机等该机械设备已安装有消声系统，对人员影响不大，但要定期保养设备的消声器，损坏时要及时维修或更换噪声不会对周边居民生活产生大的影响④采矿运输设备运行产生的废气，对作业环境卫生及周边有一定影响矿区为露天矿场，通风条件好，废气对环境影响小8.3.5车辆伤害该矿山的车辆设备主要为运输矿石的自卸汽车造成车辆伤害的因素主要是违章装载，车辆安全装置失效及安全防护不当所致为防止车辆伤害事故的发生，要采取以下安全措施：⑴驾驶车辆的人员必须经有关部门的安全驾驶技术培训，经考试合格后取得《驾驶证》，方可上岗作业，不得将车辆交给无证人员驾驶⑵运输车辆必须要有有效的安全刹车装置，定期检查维修保养，出车前须对制动装置等进行检查，不得带“病”行驶，超装超载。
⑶汽车运行时驾驶室外平台、脚踏板及车斗不准载人，禁止在运行中升降车斗⑷车辆在矿区道路上宜中速行驶，转弯、陡坡、危险地段要限速行驶，矿山要依据具体情况规定各地段的车速，并设置路标⑸雾天和烟尘弥漫影响能见度时，要减速行驶，视距不足20m时，不得熄灭车前、车后的警示灯⑹多雨季节，道路较滑时，要有防滑措施并减速行驶，禁止急转方向盘、急刹车、超车⑺山坡填方的弯道，道路外侧要设置护栏、挡车墙等⑻装车时，禁止检查、维护车辆，驾驶员不得离开驾驶室，不得将头和手臂伸出驾驶室外⑼加强安全管理，严禁违章作业、违章调度、无证上岗、酒后行车等行为8.3.6电气伤害矿山开采生产无用电设备矿山生活区、值班室以及砖厂安装有生产生活用电设备电气伤害主要为短路、过载、接触不良、触电、漏电等电气事故引发电气火灾、电击触电等危害危及人身和财产安全、影响生产为防止电气伤害事故的发生，要采取以下安全预防措施：①电力装置要符合GBJ65-83及GB50052-95和水电部有关规范、规程的要求配备经培训合格的电工负责电气设施的检查和维护②综合采用TN-S系统和漏电保护系统，组成防触电系统，形成防触电二道防线电动设备的维修保养必须停电停机进行。
电气设备可能被人触及的裸露带电部分，必须设置保护罩或遮拦及警示标志③移动式电气设备，要采用矿用橡胶套电缆每台设备必须设专用受电开关停电或供电必须挂有牌，明显警示标志牌④在带电的导线、设备、变压器、配电室附近，不得有损坏电气绝缘或引起电气火灾的热源经常检查导电开关，破损老化失效时，要及时更换⑤电气设备、线路必须设有可靠避雷、接地装置，并定期检查监测，不合格要及时维护或更换。
