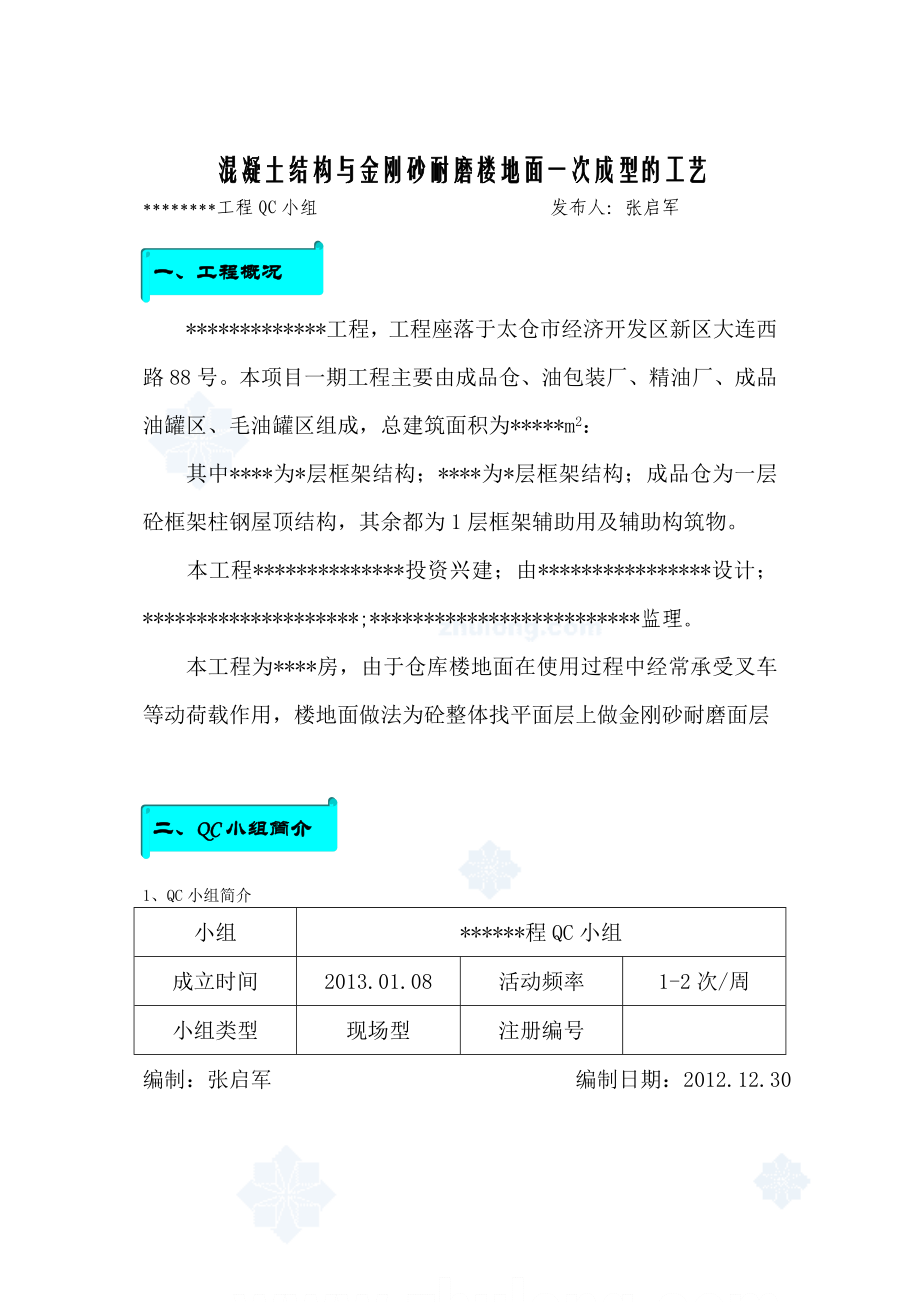

混凝土结构与金刚砂耐磨楼地面一次成型的工艺********工程QC小组 发布人：张启军 一、工程概况 *************工程，工程座落于太仓市经济开发区新区大连西路88号本项目一期工程主要由成品仓、油包装厂、精油厂、成品油罐区、毛油罐区组成，总建筑面积为*****m2：其中****为*层框架结构；****为*层框架结构；成品仓为一层砼框架柱钢屋顶结构，其余都为1层框架辅助用及辅助构筑物本工程**************投资兴建；由****************设计；********************;*************************监理本工程为****房，由于仓库楼地面在使用过程中经常承受叉车等动荷载作用，楼地面做法为砼整体找平面层上做金刚砂耐磨面层二、QC小组简介1、QC小组简介小组******程QC小组成立时间2013.01.08活动频率1-2次/周小组类型现场型注册编号编制：张启军 编制日期：2012.12.30序号姓名文化程度职务职称组内职务1234567891011编制：张启军 编制日期：2012.12.30三、选择课题（一）问题的提出本仓库工程楼地面做法砼整体找平面层上做金刚砂耐磨面层一。
根据以前工程的施工情况，耐磨面层的施工情况较好，但是投入使用后，在面层分格缝处容易出现了较多的空鼓和裂缝二）问题分析我们组织小组成员经过认真的讨论分析，并总结以前几次施工耐磨地面的经验，分析可能导致质量问题的原因归纳如下：1、、由于仓库楼地面在使用过程中经常承受叉车等动荷载作用，容易使空鼓部位开裂所以本小组通过对报刊、杂志、互联网等有关耐磨地面施工的技术资料进行收集、筛选，提出能否通过一次性施工成型来解决出现的问题三）课题确定混凝土结构与金刚砂耐磨楼地面一次成型工艺研制四、设定课题目标1、目 标：钢筋混凝土结构与金刚砂耐磨楼地面一次成型施工成功2、目标值：1）、按《建筑地面工程施工质量验收规范》（GB50209-2002）的要求，平整度偏差不大于4 mm； 2）、按《混凝土结构工程施工质量验收规范》（GB50204-2002）的要求，金刚砂面层的施工楼面沉陷不大于4mm，按金刚砂耐磨地坪一般要求耐磨值不小于60Mpa；3）、金刚砂楼地面工程施工完毕后，施工全过程中的产品保要求耐磨地面不被损坏五、提出方案，确定最佳方案（一）方案的提出在开工之初，针对本工程楼板施工一致认为，为确保楼板面持久耐用,耐磨地面必须与混凝土结构一次成型，围绕该课题，小组进行讨论，提出以下四种施工方案：1、 在楼面结构混凝土终凝前均布金刚砂，一次性形成混凝土金刚砂耐磨地坪。
2、 结构混凝土终凝前,及时施工水泥砂浆面层,再均布金刚砂材料,一次成形金刚砂耐磨地坪3、 在混凝土终凝前,均布金刚砂耐磨水泥砂浆,一次成形金刚砂耐磨地坪4、 在混凝土配合比中掺金刚砂材料, 一次成形金刚砂砼结构耐磨地坪二）方案的分析、评估及选定1、 在楼面结构混凝土终凝前均布金刚砂，一次性形成混凝土金刚砂耐磨地坪该方案特点是： ⑴ 一次成型，质量可靠；⑵ 施工便捷，实施可行；⑶ 增加层高，扩大空间；⑷ 可确保现浇结构混凝土质量，保证工期；２、 结构混凝土终凝前,及时施工水泥砂浆面层,再均布金刚砂材料,一次成形金刚砂耐磨地坪该方案特点是： ⑴ 一次成型，质量一般；⑵ 施工困难，实施可行性一般；⑶ 对现浇结构混凝土质量无影响，保证工期; ⑷ 可确保现浇结构混凝土质量，保证工期； ３、 混凝土终凝前,均布金刚砂耐磨水泥砂浆,一次成形金刚砂耐磨地坪该方案特点是： ⑴ 一次成型，质量一般；⑵ 施工难度一般，实施可行性一般；⑶ 对现浇结构混凝土质量无影响，保证工期；⑷ 基本可确保现浇结构混凝土质量，但面层可能出现裂缝，保证工期； ４、 混凝土配合比中掺金刚砂材料, 一次成形金刚砂砼结构耐磨地坪.该方案特点是: ⑴ 一次成型，质量可靠；⑵ 施工便捷，实施可行；⑶对现浇结构混凝土质量无影响，保证工期；⑷ 可确保现浇结构混凝土质量，保证工期； 质量、工期、成本对照比较表 表2序号耐磨地面施工类型质量情况分 析工 期影 响成 本费用分析总计1在楼面结构混凝土终凝前均布金刚砂，一次性形成混凝土金刚砂耐磨地坪耐磨地面质量可以得到保证，现浇钢筋混凝土结构质量也可以得到保证，成品保护难度较大。
基本不影响原计划工期1、耐磨地面施工（包工包料）12元/㎡；2、地面成品保护材料费10元/㎡；3、地面成品保护人工费4元/㎡；26元/㎡2结构混凝土终凝前,及时施工水泥砂浆面层,再均布金刚砂材料,一次成形金刚砂耐磨地坪耐磨地面质量可以得到保证，现浇钢筋混凝土结构质量也可以得到基本保证，施工程序较多,现场协调要求较高,成品保护难度较大基本不影响原计划工期1、耐磨地面施工（包工包耐磨材料）35元/㎡；2、地面成品保护材料费10元/㎡；3、地面成品保护人工费4元/㎡；49元/㎡3混凝土终凝前,均布金刚砂耐磨水泥砂浆,一次成形金刚砂耐磨地坪耐磨地面质量基本可以得到保证，但可能出现裂缝现浇钢筋混凝土结构质量基本可以得到基本保证，成品保护难度较大基本不影响原计划工期1、耐磨地面施工（包工包耐磨材料）31元/㎡；2、地面成品保护材料费10元/㎡；3、地面成品保护人工费4元/㎡；45元/㎡4混凝土原材料中掺入金刚砂耐磨材料，一次浇筑成型耐磨地面质量可以得到保证，现浇钢筋混凝土结构质量也可以得到保证，成品保护难度较大基本不影响原计划工期1、耐磨地面施工（包工包耐磨材料）60元/㎡；2、地面成品保护材料费10元/㎡；3、地面成品保护人工费4元/㎡；74元/㎡（三）、确定最佳方案在QC小组组织的讨论中，通过对各方案的特点及质量、工期、成本的对比分析，第一种方案一致评为最佳方案。
甲方、监理经过比较，认为这种方案既保证了耐磨地面施工质量，对我们现浇钢筋混凝土结构与金刚砂耐磨楼地面一次成型施工创新的肯定最佳方案：楼面结构混凝土浇筑同时金刚砂耐磨面层一次成型六、问题的假想预测１、 在楼面结构混凝土终凝前均布金刚砂，一次性形成混凝土金刚砂耐磨地坪的施工流程：钢筋模板隐蔽验收——平整度控制点设置——混凝土浇筑——平整度控制点复核——混凝土刮平——金刚砂施工——成品保护２、 施工中可能出现问题：（１） 砼与金刚砂一次性施工成形的耐磨地坪平整度达不到地坪表面平整度要求；（２） 砼施工与金刚砂施工衔接出现问题；（３） 金刚砂施工质量问题；（４） 成品保护不到位；七、确定对策可能发生的质量问题，制定实施对策如下表：对 策 表表3序对 策目 标措 施地点时间负责人1按照正常楼地面施工的要求出志头、控制标高混凝土结构与耐磨地面一次成型施工楼地面质量要求达到《建筑地面工程施工质量验收规范》（GB50209-2002）的要求，平整度偏差不大于4 mm；1、每3米见方在粱钢筋上焊接钢筋短头作为标高控制志头；2、施工人员24小时使用水准仪跟班测量纠正复核标高；3、砼浇筑使用6米长铝合金刮尺赶平楼面结构砼浇筑现场2013年1~ 2013年62按照现浇钢筋砼楼面结构要求施工，加密梁板模板支架间距，加强板面振捣掌握天气条件，做好耐磨地面与结构施工的有效配合确保混凝土施工质量达到《混凝土结构工程施工质量验收规范》（GB50204-2002）的要求。
由于金刚砂面层的施工楼面沉陷不大于4mm；1、板模板设计考虑金刚砂施工荷载；2、梁、板砼浇筑按照正常要求使用插入式振捣器和平板振动器３、耐磨地面表面满刷砼专用养护剂，确保砼不失水楼面结构砼浇筑现场2013年1~ 2013年6３按照金刚砂专项施工方向进行施工金刚砂面层厚度不小于２mm，耐磨值不小于６０Mpa；１、金刚砂每平方米用量不小于６公斤；２、现场管理人员监督工人均匀布料；楼面结构砼浇筑现场2013年1~ 2013年6４施工阶段采取泡沫卷材和18㎜厚胶合板双重保护措施金刚砂楼地面工程施工完毕后，施工全过程中的产品保护达到二次施工耐磨地面的成品要求1、结构施工期间采取满铺泡沫卷材和18㎜厚胶合板保护2、建筑施工期间按照建筑施工要求分区保护楼面结构砼浇筑现场2013年1~ 2013年7八、对策实施实施一：按照正常楼地面施工的要求出志头、控制标高，由**、**、***、***执行1、按照设计要求，在现浇混凝土用金刚沙一次成型压光2、从标高的基准点引测+0.95m到外边柱上，作为每层模板支设的控制标高3、从每层控制标高的引测+0.95m到框架柱四角钢筋上，作为楼板模板面的控制标高4、在楼板底层钢筋上，按照2m×2m的方格网焊接“L”型短钢筋并垫上砼垫块，“L”型短钢筋要略高于楼面标高，砼浇筑前按照每层的楼面标高用水准仪抄平后割去短钢筋的多余部分，作为结构楼地面标高和平整度控制志头。
5、钢筋在绑扎时在满足设计要求的同时，确保钢筋不出现超高现象6、砼浇筑使用6米长铝合金刮尺赶平（按照规范楼地面施工验收平整度使用2米靠尺 现场平整度实测３２０个点，合格３０５个点，合格率９５％图一 平整度控制点图二 混凝土找平图三 提浆实施二：按照现浇钢筋砼楼面结构要求施工，加密梁板模板支架间距，加强板面振捣，由***、***、**、***执行 1、对混凝土的质量要求坍 落 度：14 ～ 16㎝ 初 凝 时 间：8 ～ 10小时终 凝 时 间：12 ～14小时 初、终凝时间间隔：不低于4小时水 灰 比：在满足上述要求的情况下，尽可能降低水灰比2、模板的排架支撑的搭设按照《高支模专项方案》要求施工，板模板设计考虑金刚砂施工荷载3、梁、板砼浇筑按照正常要求使用插入式振捣器和平板振动器，加强砼的振捣和复振4、抛光工作完成后，派专人在抛光后的楼地面上均匀的刷涂专用水性养护剂图四 撒料图五 研磨图六 抛光 图七 刷养护剂实施三：结构施工阶段采取泡沫卷材和18㎜厚胶合板双重保护措施，建筑施工期间按照建筑施工要求分区保护由费振华、贾勇、徐留华、**负责执行。
1、结构施工中成品保护每段金刚砂地面完成后，当楼面砼强度达到上人要求时，先满铺一层3mm的泡沐卷材料，泡沫卷材上面再用18mm的胶合板满铺，铺设保护材料时应注意泡沫卷材的接缝应与胶合板的接缝相互错开然后进行下道工序施工2、建筑施工中成品保护每个作业面在金刚砂地面上都满铺3mm的泡沫卷材和18mm的模板无保护部位严禁施工，并采取相应的隔离措施3、制定相应的奖惩措施图八 结构施工楼地面保护 图九 建筑施工楼地面保护九、总体效果检查对比（质量、工期、经济等效益）1、质量方面： 楼面沉陷偏差实际值与目标值对比 楼面平整度偏差实际值与目标值对比楼地面耐磨值偏差实际值与目标值对比2、经济效益：金刚砂耐磨地面一次成型施工与二次成型施工单位成本对比3、社会效益： 在综合信兴（三期）工程现浇钢筋混凝土结构与金刚砂耐磨楼地面一次成型施工成功后，已经先后深圳多家著名施工企业来工地参观学习，并且有多个甲方慕名而来与我公司洽谈类似工程的业务十、总结及巩固措施 １、 公司技术质量处将此混凝土结构与金刚砂耐磨楼地面一次成型施工标准化，编制了“混凝土结构金刚砂耐磨楼地面一次成形混凝土金刚砂耐磨地坪”施工工法，并且申报了扬州市市级工法和江苏省省级工法。
小组活动自我评价小组活动自我评价表评价项目自我评价（分）活动前活动后质量意识34创新能力24QC知识34解决问题的 信 心45团队精神35小组活动自我评价雷达图16。
