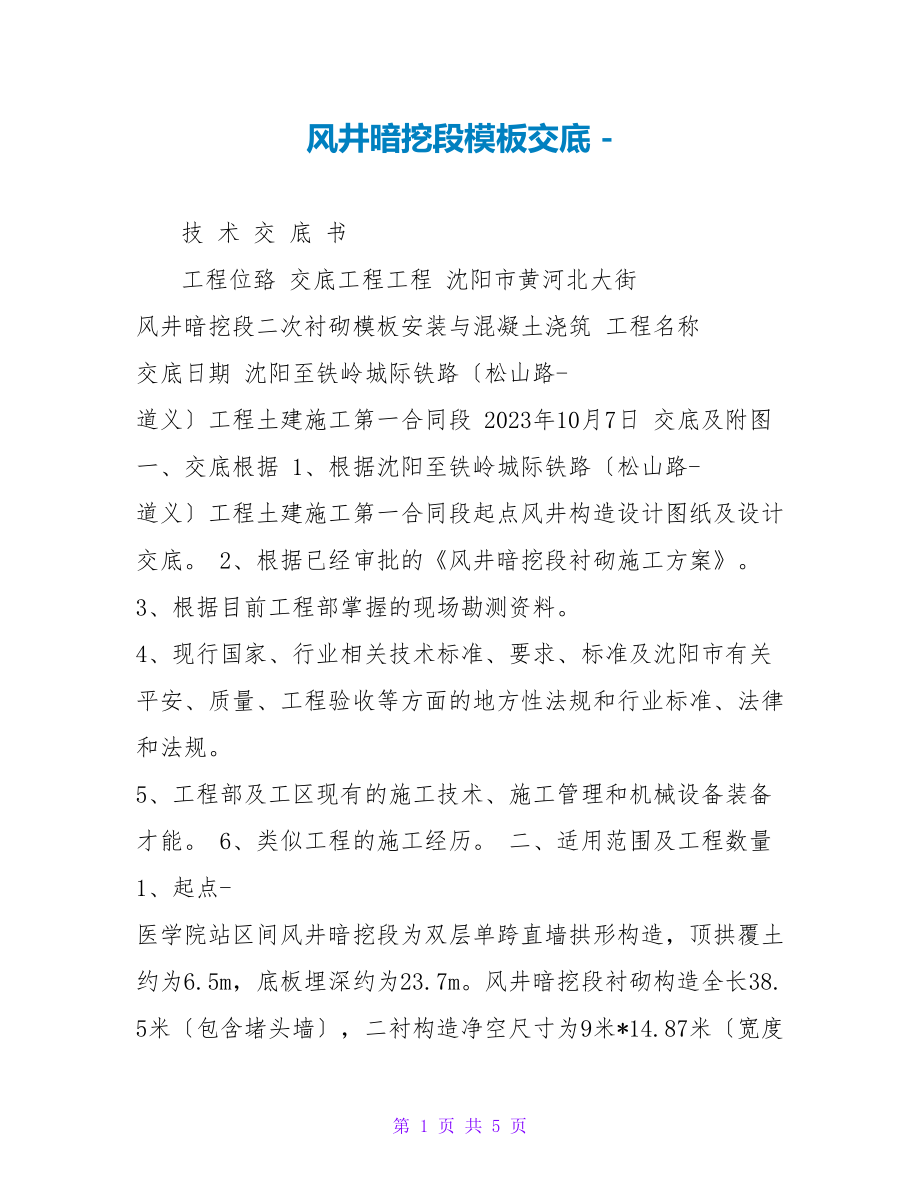

风井暗挖段模板交底 - 技 术 交 底 书 工程位臵 交底工程工程 沈阳市黄河北大街 风井暗挖段二次衬砌模板安装与混凝土浇筑 工程名称 交底日期 沈阳至铁岭城际铁路〔松山路-道义〕工程土建施工第一合同段 2023年10月7日 交底及附图 一、交底根据 1、根据沈阳至铁岭城际铁路〔松山路-道义〕工程土建施工第一合同段起点风井构造设计图纸及设计交底 2、根据已经审批的《风井暗挖段衬砌施工方案》 3、根据目前工程部掌握的现场勘测资料 4、现行国家、行业相关技术标准、要求、标准及沈阳市有关平安、质量、工程验收等方面的地方性法规和行业标准、法律和法规 5、工程部及工区现有的施工技术、施工管理和机械设备装备才能 6、类似工程的施工经历 二、适用范围及工程数量 1、起点-医学院站区间风井暗挖段为双层单跨直墙拱形构造，顶拱覆土约为6.5m，底板埋深约为23.7m风井暗挖段衬砌构造全长38.5米〔包含堵头墙〕，二衬构造净空尺寸为9米*14.87米〔宽度*高度〕，与风井明挖段相接处设一道变形缝风井暗挖段二衬构造包括800mm厚C30P10砼底板、800mm厚C30P10砼侧墙及拱顶、450mm厚C30砼中层板、C30砼疏散平台和C30素砼仰拱回填。
风井暗挖段底板、边墙及拱顶采用防水混凝土进展构造自防水，抗渗等级为P10同时设构造外包防水层：400g/m2无纺布缓冲层+2.0厚ECB防水板 交底人 姓 名 时 间 姓 名 时 间 复核人 姓 名 时 间 姓 名 时 间 承受人 工程总工 1 技 术 交 底 书 工程位臵 交底工程工程 沈阳市黄河北大街 风井暗挖段二次衬砌模板安装与混凝土浇筑 工程名称 交底日期 沈阳至铁岭城际铁路〔松山路-道义〕工程土建施工第一合同段 2023年10月7日 交底及附图 2、风井暗挖段构造主要工程量详见表1： 表1 风井暗挖段主要工程量数量表 序号 1 2 3 4 5 6 7 工程 C30 P10砼 C30砼 C30回填砼 非预应力钢筋 2.0mmECB防水板 400g/m2无纺布缓冲层 施工缝 单位 m3 m3 m3 t m2 m2 m 数量 1487 212 358 330 2000 2000 533 三、风井暗挖段二次衬砌施工 风井暗挖段构造采用模板支架体系衬砌风井构造二衬砼分五次施工；风井暗挖段二衬施工顺序：基底处理，接地网施工→撤除局部中隔墙砼→施作底板防水层→底板钢筋绑扎→底板砼浇筑→分段撤除临时中隔板→仰拱混凝土回填→下层边墙防水板铺设→下层边墙钢筋绑扎→下层边墙立模、浇筑砼→分段撤除临时中隔板→分段铺设侧墙防水板→分段绑扎侧墙及中层板钢筋→侧墙及中层板分段立模、浇筑砼→分段撤除临时中隔板→分段铺设侧墙防水板→分段绑扎侧墙钢筋→侧墙分段立模、浇筑砼→分段撤除拱部中隔墙→分段拱顶防水板→分段绑扎拱顶钢筋→拱顶分段立模、浇筑砼→撤除剩余中隔墙。
风井暗挖段二次衬砌施工步序图见图1 姓 名 时 间 姓 名 时 间 姓 名 时 间 姓 名 时 间 交底人 复核人 承受人 工程总工 2 技 术 交 底 书 工程位臵 交底工程工程 沈阳市黄河北大街 风井暗挖段二次衬砌模板安装与混凝土浇筑 工程名称 交底日期 沈阳至铁岭城际铁路〔松山路-道义〕工程土建施工第一合同段 2023年10月7日 交底及附图 图1 风井暗挖段二衬施工工艺流程图 交底人 姓 名 时 间 姓 名 时 间 复核人 姓 名 时 间 姓 名 时 间 承受人 工程总工 3 技 术 交 底 书 工程位臵 交底工程工程 沈阳市黄河北大街 风井暗挖段二次衬砌模板安装与混凝土浇筑 工程名称 交底日期 沈阳至铁岭城际铁路〔松山路-道义〕工程土建施工第一合同段 2023年10月7日 交底及附图 序号 风井二衬施工步序示意图 文字说明 1 初期支护基面处理 2 根据监测情况，撤除仰拱部位中隔墙，并铺设仰拱防水板 交底人 姓 名 时 间 姓 名 时 间 复核人 姓 名 时 间 姓 名 时 间 承受人 工程总工 4 技 术 交 底 书 工程位臵 交底工程工程 沈阳市黄河北大街 风井暗挖段二次衬砌模板安装与混凝土浇筑 工程名称 交底日期 沈阳至铁岭城际铁路〔松山路-道义〕工程土建施工第一合同段 2023年10月7日 交底及附图 3 绑扎仰拱构造钢筋，浇筑仰拱砼、养生。
4 根据监测情况，分段撤除临时中隔板，并进展仰拱回填 交底人 姓 名 时 间 姓 名 时 间 复核人 姓 名 时 间 姓 名 时 间 5 承受人 工程总工 第 5 页 共 5 页。
