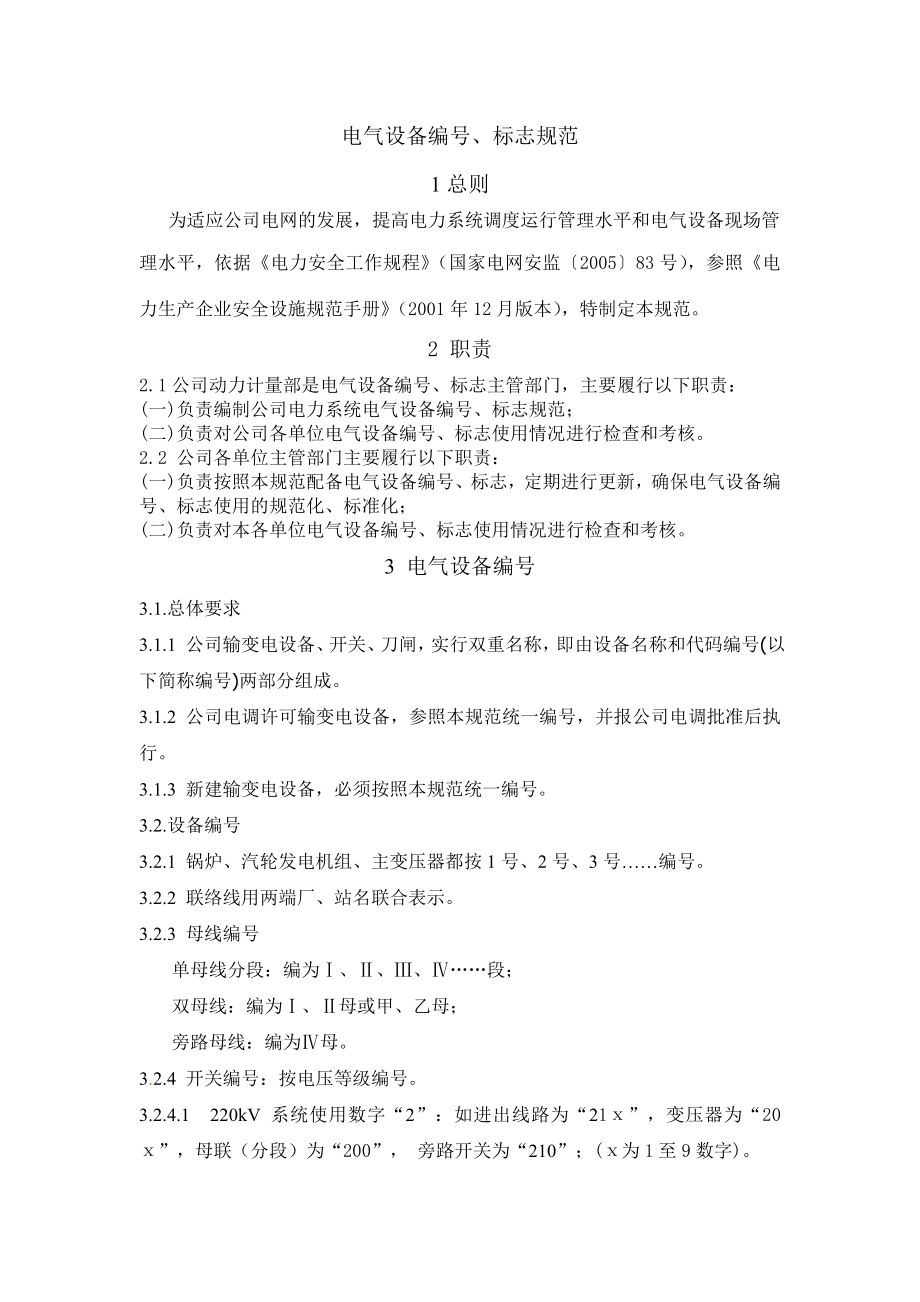

电气设备编号、标志规范1总则 为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规范；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核3 电气设备编号 3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行3.1.3 新建输变电设备，必须按照本规范统一编号3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号3.2.2 联络线用两端厂、站名联合表示。
3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母3.2.4 开关编号：按电压等级编号3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”， 旁路开关为“210”；(ⅹ为1至9数字)3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”， 旁路开关为“站号＋30”；(ⅹ为1至9数字)3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)3.2.4.4 220－35／10（6）kV电源变压器高中压侧编号按3.2.4.1－3.2.4.3规范编号，低压侧开关编号使用数字“9”：开关编号为“站号＋9ⅹ”，分段为“站号＋90”；（ⅹ：1号变为1、2号变为2…）3.2.4.5 10kV系统使用数字“0和8”：如电源进线为“站名＋0ⅹ”；变压器及出线为“8ⅹ＋y” ，分段为“站号＋00”；（ⅹ：Ⅰ段进线为1，Ⅱ段进线为2…；y：除电源进线编号以外的两位数）。
3.2.4.6 6kV开闭所（BS）使用数字“6和9”：如电源进线为“6或9＋站号＋ⅹ”，6kV变压器及出线为“6或9＋(站号)＋y”，分段为“6＋站号＋0”；（ⅹ：Ⅰ段为1或01、Ⅱ段为2或02…；y：除电源进线编号以外的两位数）3.2.4.7 0.4kV使用数字“4”：如电源进线为“4ⅹ＋0ⅹ”，出线为“4ⅹ＋y”，母联（分段）为“4Z＋00”；（ⅹ：Ⅰ段为1、Ⅱ段为2…；y：除电源进线编号以外的两位数，Z：1、2、3…）3.2.5刀闸编号在相应开关编号后，加一个数字号母线刀闸，随母线编号编"-1、-2"；出线刀闸编"-3"，旁路刀闸编"-4"，35KV及以上线路接地刀闸编"-D3"，10KV及以下线路接地刀闸编"-D"变压器中性点接地刀闸编号，在变压器编号后加"D10" 、"D20" 例如 211-1，表示211开关的Ⅰ母线刀闸； 211-2，表示211开关的Ⅱ母线刀闸； 211-3，表示211开关的出线刀闸； 211-4，表示211开关的旁路刀闸；220-ⅹP，表示220ⅹ母线PT(电压互感器)刀闸（ⅹ：Ⅰ母线为1、Ⅱ母线为2…）；220-Dⅹ，表示220ⅹ母线接地刀闸（ⅹ：Ⅰ母线为1、Ⅱ母线为2…）；220-PDⅹ，表示220ⅹ母线PT(电压互感器)接地刀闸（ⅹ：Ⅰ母线为1、Ⅱ母线为2…）；211-D1，表示211开关母线侧接地刀闸；211-D2，表示211开关线路侧接地刀闸；211-D3，表示211-3刀闸线路接地刀闸；ⅹD10，表示ⅹ主变110kV侧中性点接地刀闸（ⅹ：1号变为1、2号变为2…）；ⅹD20，表示ⅹ主变220kV侧中性点接地刀闸（ⅹ：1号变为1、2号变为2……）；35系统消弧线圈刀闸编号：“站号或35＋X-y”（y：1号变为1、2号变为2…）。
4 电气设备标志4.1.总体要求4.1.1凡公司新上电气设备和在运电气设备新做标志牌必须按照本规范制作相关标志牌，现有标志牌与本规范有出入的在运电气设备，各单位要制定工作计划，在3~5年的时间内逐步到达本规范的要求4.1.2电气设备标志牌材质要求：室外安装的采用铝板或不锈钢材质，室内安装：高度小于100毫米的采用彩帖，高度超过100毫米的采用PVC材质4.2电气设备标志4.2.1变压器、变电所、配电室（含变压器室）、母线标志牌4.2.1.1变压器、变电所、配电室（含变压器室）、母线标志牌的制图标准4.2.1.2变压器、变电所、配电室（含变压器室）、母线标志牌的参数参数种类B（宽）A（高）B1A1甲600450550405乙500400460360丙400300364264(1)变电所、配电室、变压器室及母线的标志按“甲”尺寸制作；(2)主变本体上的标志按“乙”尺寸制作；(3)低压厂用变和高压厂用变本体上的标志按“丙”尺寸制作4.2.1.3变压器、配电室（含变压器室）、母线标志牌字体采用：白底红宋体字4.2.1.4变压器、配电室（含变压器室）、母线标志牌配置(1)标明设备名称、编号；(2)安装固定于变压器器身中部，面向主巡回检查路；(3)安装固定于变电所、配电室、变压器室门距地面1.5米处，面向室外；若在变电所（配电室、变压器室门）上不便悬挂，则可安装在门旁距地面1.5米处，面向室外。
4.2.2非手车式开关和35kV手车开关标志牌4.2.2.1非手车式开关和35kV手车开关标志牌的制图标准4.2.2.2非手车式开关和35KV手车开关标志牌的参数A（高）B（宽）A1B12203201882884.2.2.3非手车式开关和35KV手车开关标志牌字体采用：白底红宋体字4.2.2.4非手车式开关和35kV手车开关标志牌配置(1)标明设备名称、编号；(2)有遮拦的非手车开关，安装在开关围栏的中部，距地面1.5米处，面向主巡检路线的两侧均要安装；(3)没有遮拦的非手车开关，安装在开关本体中部，面向外侧；(4)手车开关安装在开关本体中上部和手车开关柜门中上部，面向外侧4.2.3刀闸标志牌4.2.3.1标志牌的制图标准4.2.3.2标志牌的参数A（高）B（宽）A1B12203201882884.2.3.3标志牌字体采用：白底红宋体字4.2.3.4安装规范：操作把手型刀闸，安装于刀闸操作机构上方100毫米处，面向操作人员；电动操作型刀闸，安装在操作机构箱门醒目处，面向操作人员4.2.4电流、电压互感器，避雷器，耦合电容器标志牌（制图标准和参数及安装规范同4.2.2开关标志牌，标志牌的字体为白底红宋体字），其安装规范：安装在单支架上的设备，标志牌应标明相别，安装在距地面1.5米处，面向主巡检路线；三相共支架设备，安装在支架横梁醒目处，面向主巡检路线；落地安装加独立遮拦的设备，标示牌安装在设备围栏中部，距地面1.5米处，面向主巡检路线的两侧均要安装。
4.2..5开关控制箱、开关端子箱标志牌（制图标准和参数同4.2.2开关标志牌，标志牌的字体为白底红宋体字），其安装规范：安装于控制箱、端子箱门上醒目处4.2.6接地刀闸标志牌4.2.6.1 非柜式安装的接地刀闸标志牌的制图标准4.2.6.2非柜式安装的接地刀闸标志牌的制图标志牌的参数A（高）B（宽）A1B12203201882884.2.6.3非柜式安装的接地刀闸标志牌字体为白底黑宋体字4.2.6.4安装规范：操作把手型接地刀闸，安装于接地刀闸操作机构上方100毫米处，面向操作人员；电动操作型接地刀闸，安装在操作机构箱门醒目处，面向操作人员4.2.7 10kV及以下手车高压开关柜标志牌（含与其配套的电压互感器、避雷器）4.2.7.1开关标志牌的制图标准与4.2.2.1类似4.2.7.2开关标志牌的参数参数种类A（高）A1B（宽）B1甲160144200184乙120104150134(1)对单层柜体的手车开关柜前后门上按“甲”尺寸制作；对双层柜体的手车开关,，小车开关柜前门若无位置粘贴，则前面柜门不必制作标志牌，但其屏眉必须标清楚相应回路的名称和编号；(2)小车开关本体上按“乙”尺寸制作；(3)与小车开关配套的接地刀闸的标志牌按“乙”尺寸制作,采用白底黑仿宋字,写清楚名称和编号。
4.2.7 3开关标志牌的字体采用：白底红宋体字4.2.7.4安装规范：安装在开关本体中上部和手车开关柜门中上部，面向外侧4.2.8控制、保护、交（直）流、电能、远动等盘柜标志牌，按布满屏眉尺寸制作，前后屏眉都要有标志，字体采用：白底红宋体字，其中高压配电柜的屏眉必须标清楚相应回路的名称和编号4.2..9主变风机控制箱、厂用变风机控制箱、辅机控制箱4.2.9.1标志牌的制图标准4.2.9.2标志牌的参数参数种类A（高）A1B（宽）B1甲100902001834.2.9.3标志牌的字体采用：白底红宋体字4.2.9.4安装规范：安装于控制箱门上醒目处4.2.10 0.4kV低压配电室回路标志牌4.2.10.1标志牌的制图标准 4.2.10.2标志牌的参数参数种类A（高）A1B（宽）B1甲302480744.2.10.3标志牌的字体采用：白底红宋体字4.2.10.4安装规范：安装在相应回路操作把手上方就近位置，面向操作人员4.3电力（电缆）线路4.3.1线路名称、杆号标志牌4.3.1.1标志牌制作标准4.3.1.2标志牌的参数参数电压A（高）A1A2B（宽）B1220kV40037024550047035-110kV3202901904003706-10kV2602401703203004.3.1.3标志牌的字体采用：白底红宋体字。
4.3.1.4线路名称、杆号标志牌安装规范(1)线路每基杆塔必须悬挂线路名称、杆号牌；(2)相邻近（100米以内）平行线路及线段的每基杆塔、交叉跨越线路交叉点两侧（各两基）杆塔必须悬挂线路名称、杆号和色标牌；(3)跨越公路的两侧杆塔上，面向公路；(4)110kV及以上电压等级线路悬挂高度距地面5-12米，110kV以下电压等级线路悬挂高度距地面高度不低于2.5米，面向小号侧；(5)同杆架设的多条线路，可采用带色标标示牌以示区别4.3.2线路名称、杆号色标标志牌4.3.2.1标志牌制作标准与4.3.1.1要求基本相同4.3.2.2标志牌的参数参数电压A（高）A1A2B（宽）B1220kV40037024550047035-110kV3202901904003706-10kV2602401703203004.3.2.3标志牌的字体采用：颜色标志为标志牌底色，采用白宋体字4.3.3线路（母线）相位标志牌4.3.3.1标志牌制作标准4.3.3.2标志牌的参数参数电压AD220kV34030035-110kV2001604.3.3.3标志牌的字体采用：A相为黄底白宋体字，B相为绿底白宋体字，C相为红底白宋体字。
4.3.3.4线路（母线）相位标志牌安装规范(1)起始杆塔毎相；(2)终端杆塔毎相；(3)换位杆塔及其前后第一基杆塔毎相； (4)导线悬挂点的左旁或右旁；(5)线路相位标志牌悬挂在龙门架醒目处，至少两端各挂一个6)母线相位标志牌悬挂在母线分段两端，中间有龙门架应适当悬挂4.4 GIS装置标示牌4.4.1 GIS装置开关、刀闸、接地刀闸、母线等一次设备，制图标准和参数同4.2.2开关标志牌（若刀闸、接地刀闸标志牌安装位置有效面积较小，可以适当调整其标志牌的尺寸），注意：开关、刀闸、母线标志牌的字体为白底红宋体字；接地刀闸标志牌的字体为白底黑宋体字4.4.2 GIS控制屏4.4.2.1 GIS控制屏屏眉，按屏眉要求进行制作标志4.4.2.2 GIS控制屏内的开关、刀闸、接地刀闸的控制把手标志牌1) 标志牌制作标准(2)标志牌的参数参数种类A（高）A1B（宽）B1甲60549084(3) 非接地刀闸标志牌的采用：白底红宋体字；接地刀闸标志牌采用：白底黑宋体字4) 安装规范：安装在相应回路操作把手就近位置，面向操作人员5电气管辖区域安全标示牌5.1按《电力安全工作规程》（国家电网安监〔2005〕83号）中附录I标示牌式样要求制作。
5.2安全标示牌的具体内容参照《电力生产企业安全设施规范手册》（2001年12月版本）要求制作5.3安全标示牌应符合《安全警示牌管理规定》（齐鲁石化分〔2008〕91文）的要求5.4安全标志牌采用PVC材质6 附则6.1 本规范适用于中国石油化工股份有限公司齐鲁分公司和中国石化集团资产经营管理有限公司齐鲁石化分公司及接入齐鲁石化电网的其他用户6.2 本规范由公司动力计量部负责解释6.3 本规范自发文之日起施行。
