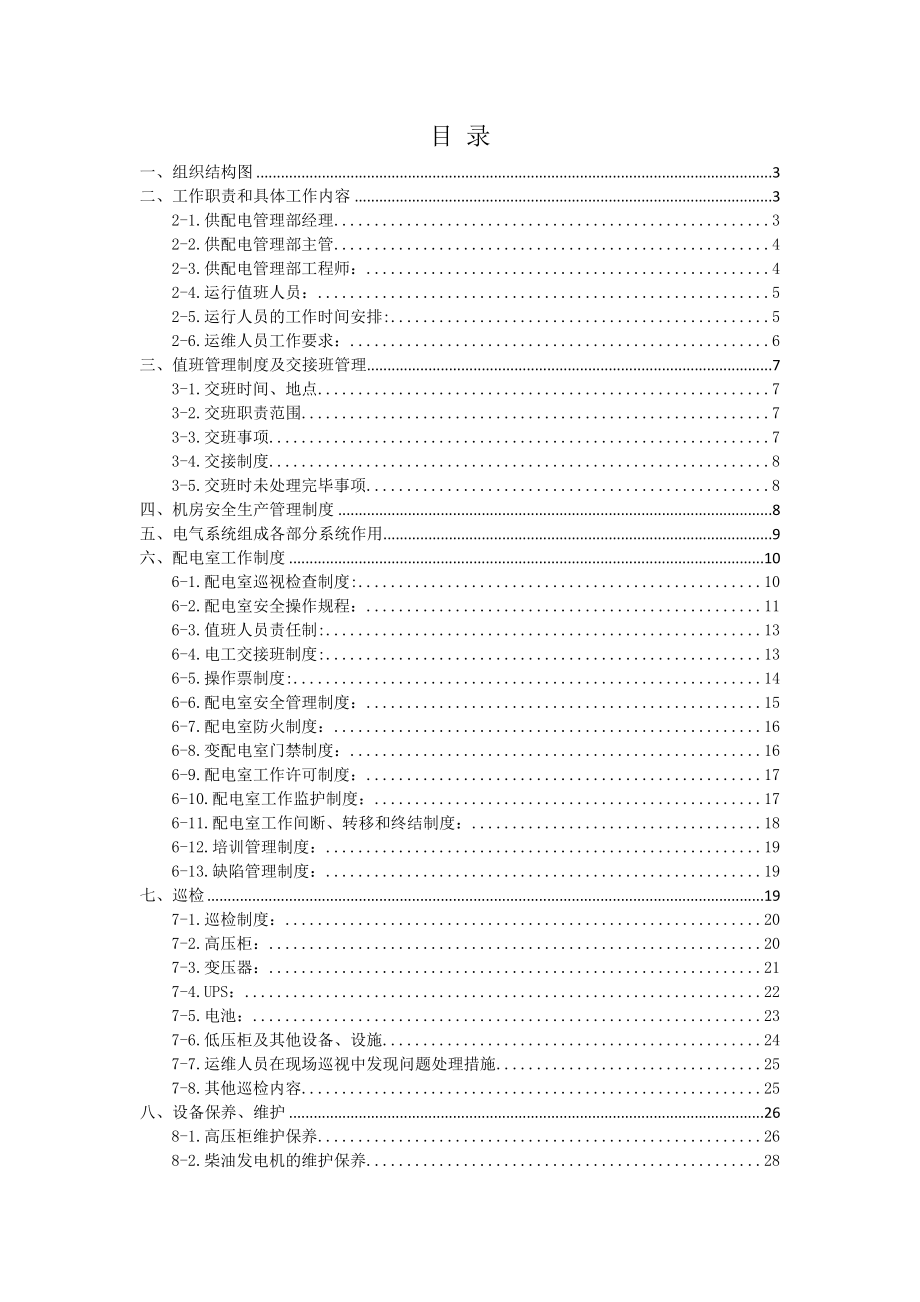

目 录一、组织结构图 3二、工作职责和具体工作内容 32-1.供配电管理部经理 32-2.供配电管理部主管 42-3.供配电管理部工程师： 42-4.运行值班人员： 52-5.运行人员的工作时间安排: 52-6.运维人员工作要求： 6三、值班管理制度及交接班管理 73-1.交班时间、地点 73-2.交班职责范围 73-3.交班事项 73-4.交接制度 83-5.交班时未处理完毕事项 8四、机房安全生产管理制度 8五、电气系统组成各部分系统作用 9六、配电室工作制度 106-1.配电室巡视检查制度: 106-2.配电室安全操作规程： 116-3.值班人员责任制: 136-4.电工交接班制度: 136-5.操作票制度: 146-6.配电室安全管理制度： 156-7.配电室防火制度： 166-8.变配电室门禁制度： 166-9.配电室工作许可制度： 176-10.配电室工作监护制度： 176-11.配电室工作间断、转移和终结制度： 186-12.培训管理制度： 196-13.缺陷管理制度： 19七、巡检 197-1.巡检制度： 207-2.高压柜： 207-3.变压器： 217-4.UPS： 227-5.电池： 237-6.低压柜及其他设备、设施 247-7.运维人员在现场巡视中发现问题处理措施 257-8.其他巡检内容 25八、设备保养、维护 268-1.高压柜维护保养 268-2.柴油发电机的维护保养 288.3 UPS和电池的维护保养 30十、故障处理 3110-1.按设备划分故障范围 3110-2.故障类型 3110-3.故障等级划分 33十一、节能与成本控制 33十二、建设运营期间人员安排 3412-1.外部人员和内部人员搭配 3412-2.运维人员安排 3412-3.配电室清洁 3412-4.运维人员工作 34一、组织结构图二、工作职责和具体工作内容2-1.供配电管理部经理：2-1-1. 负责数据中心电气系统的新增工程的建设、日常维护、电源管理、故障处理、系统优化等工作的总体方案的制定、安排。
2-1-2. 负责数据中心供电资源的分配管理，完成所有设备的停送电任务命令的下发2-1-3. 负责及时有效地处理电气系统的突发故障，并制定有效的应急预案；根据实际需要完成电气系统的增效、优化方案以及实施计划的编写，并在报审后组织实施2-1-4. 负责数据中心建设中的设备采购计划申报，工期的制定2-1-5. 将公司日常的维护工作下派分发，具体工作由维护值班电工完成，如遇设备故障严重供配电管理部经理应马上通知专业厂家到场维修2-1-6. 工作时间为5×8小时一线在岗，处理日常工作，节假日与供配电管理部主管交替休息2-2.供配电管理部主管：2-2-1. 供配电管理部主管应认真贯彻各项规章制度确保人身及设备安全, 接受供配电管理部经理下派的工作任务，将任务安排到具体运维人员，全面完成各项生产任务 2-2-2. 开闭站及各分配电室发生事故，当日供配电管理部主管和该配电室责任人应负直接责任2-2-3. 做好日常每班的设备维护、设备巡视、设备检修、协调工作，确保安全运行每班的设备运行情况做好本班记录，并把当班情况及时上报供配电管理部经理对每天的工作安排要提前预见，对系统和设备的运行状况要了然于胸2-2-4. 对本站发生的事故、障碍、异常和不安全活动，要会同供配电管理部经理组织全站人员进行认真分析，按照“三不放过”的原则，查明原因，分清责任，订出防范措施。
2-2-5. 遇到重要操作，要提前召开全体人员动员会，研究方案，制定措施，做好事故预想等，操作中要旁监把关到位，严格按操作票的顺序步骤进行，对单项的操作要严格按照规定执行，确保主网安全运行2-2-6. 负责对本站人员安全考核，对违章违制不听劝阻者有权暂停其工作，并报告供配电管理部经理 2-2-7. 管理好站上的所有钥匙，不得随便外借和外传按规程要求做好安全用具、绝缘用具和消防器材的保管、检查、试验工作，并正确使用2-2-8. 负责开闭站及各分配电室的卫生工作2-2-9. 工作时间为5×8小时一线在岗，处理日常工作，节假日与供配电管理部主管交替休息2-3.供配电管理部工程师：2-3-1. 负责供配电系统技术需求的提出，并配合商务部门完成相关采购工作，包括技术选型、技术评估、合同签订等2-3-2. 负责供配电系统新建和改造、客户化定制工程的实施管理2-3-3. 完善更新数据中心电气系统图纸资料、管理制度、操作手册文档资料2-3-4. 组织本站的现场规程和现场运行注意事项的编写、修改、补充工作，新设备投运、运行方式变化旧设备改造要及时提出修编意见，并上交供配电管理部经理审核 2-3-5. 负责重大缺陷管理，主要设备发现缺陷要及时向供配电管理部经理报告。
供配电管理部工程师要每日检查设备一次，发现问题及时汇报处理2-3-6. 负责站上的培训管理工作，不断提高运行人员的技术素质，确保值班电工值班人员安全的操作、安全的维护设备、安全的进行事故处理等2-3-8. 配合完成供配电系统优化评估、方案制定和落实工作2-3-9. 配合完成供配电系统运行风险评估工作2-3-10.配合完成供配电系统施工工程的风险管理工作2-3-11.配合进行供配电系统相关服务商的管理和评估工作2-3-12.工作时间为5×8小时一线在岗，处理日常工作节假日与供配电管理部经理、主管交替休息2-4.运行值班人员：2-4-1. 每一个运行值班电工应该具有高度责任心，听从供配电管理部经理和值长的工作安排，认真完成领导交给的每一项任务2-4-2. 对系统和设备的工作状况及维护时间要做到心中有数，能够熟练的掌握设备的使用和操作方法2-4-3. 值班电工在维护设备或倒闸操作时应严格执行《电气运行管理规程》2-5.运行人员的工作时间安排:2-5-1. 供配电管理部经理（1名）：每周工作5天，每天工作8小时，休息期间24小时待命如遇紧急情况应最快速度到达现场周末与供配电管理部主管交叉休息2-5-2. 供配电管理部主管（1名）：每周工作5天，每天工作8小时，休息期间24小时待命如遇紧急情况应最快速度到达现场。
周末与供配电管理部经理交叉休息2-5-3. 供配电管理部工程师（3名）：每周工作5天，每天工作8小时，休息期间24小时待命如遇紧急情况应最快速度到达现场周末与供配电管理部经理、主管交叉休息2-5-3. 值班电工（12名）：按照四班两运转工作，每班3人，上12小时，休36小时，休息期间24小时待命如遇紧急情况应最快速度到达现场2-6.运维人员工作要求：2-6-1. 对待各项操作，必须认真、严格、准确地按要求进行2-6-2. 对待各项记录，必须认真、准确、清楚地填写2-6-3. 在工作中，要时刻注意自我保护，不能擅自在未征得上级领导同意和没有保护的情况下，进行冒险或危险操作2-6-4. 当发生问题时，要及时解决，若不能及时解决，须马上报告上级领导2-6-5. 同事之间要互相尊重，互相支持，团结协作2-6-6. 节水、节电和节约物品2-6-7. 积极配合上级领导的工作三、值班管理制度及交接班管理 3-1.交班时间、地点 交接班地点设在SS1开闭站值班室，每天早9：00为交接班时间，交接班工作应在下一班正式上班时间前15-20分钟内进行，接班人员应按时到岗若接班人员因故未能准时接班，交班人员不得离开工作岗位，应向主管领导汇报，有人接班后，方可离开。
3-2.交班职责范围 交接班双方共同巡视检查主要设备，核对交班前的最后一次记录数据3-3.交班事项交班人员应如实地向接班人员说明以下内容：3-3-1. 设备运行情况；3-3-2. 各系统的运行参数；3-3-3. 系统能耗；3-3-4. 当班运行中所产生的异常情况的原因及处理结果；3-3-5. 运行中遗留的问题，需下一班次处理的事项；3-3-6. 上级的有关指示，生产调度情况等3-4.交接制度 交接班双方要认真填写交接班记录表并签字接班人员发现交班人员未认真完成有关工作或在交接检查有不同意见，可当场向交班人员询问，如交班人员不能给予明确回答或可能造成不良后果，可拒绝接班，并立即报告部门领导，听候处理意见，如果接班人员没有进行认真地检查和询问了解情况而盲目地接班后，发现上一班次出现的问题，所有问题（包括事故）均应由接班者负全部责任3-5.交班时未处理完毕事项交接班时间以前发生的能耗大的事件或故障未处理完不能交接班，接班人员配合，处理完后方可进行交接班交接班过程中如发现故障，双方应共同处理，待处理完后再办理交接班手续详细细节请见6-4.电工交接班制度四、机房安全生产管理制度由于数据中心用电等级是一级负荷中的重要负荷，所以对运维人员的要求非常高，运行值班人员应严格执行操作票，工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
运行值班电工上岗必须严格执行《电业安全工作规程》，穿戴好劳动防护用具和正确使用符合安全要求的电气工具4-1-1. 高压设备无论带电与否，运行值班电工不得单人移开或超过遮栏进行工作，若必须移开遮栏时，必须有监护人在场，并符合设备不停电的安全距离当与电业部门（调度）联系进行110KV倒闸操作时，运行值班电工必须复诵，核对操作票无误，（倒闸操作应严格执行操作票制度，每张操作票只能填写一个操作任务）并将联系内容，时间和联系人姓名记录在运行日志中在高压设备和大容量低压总盘上倒闸操作及在带电设备附近工作时，必须由两人执行，并由技术熟练的人员担任监护，运维值班电工必须掌握触电急救法、电气防火和灭火方法4-1-2. 开闭站、配电室要备有安全用具、防护用具和消防器材、配电间要配备灭火器，并定期进行检验，作好记录4-1-3. 易燃、易爆场所的电气设备和线路的运行检修，必须按《爆炸性环境用防爆电气设备通用要求》等规范法规执行4-1-4. 电气设备必须有可靠的接地（接零）装置，防雷和防静电设施必须完好，每年定期检测两次，作好记录4-1-5. 变电站必须制定符合现场情况的现场运行规程，运行岗位的职责应在现场运行规程中明确规定。
4-1-6. 高压设备或线路停送电时，必须根据调度员或负责人命令，由操作者填写倒闸操作票，并会同监护人根据模拟图或结构图核对所填写的操作项目、步骤准确无误进行4-1-7. 倒闸操作前，应核对需操作的设备或线路名称、编号所在位置操作中应认真执行监护复诵制，必须按操作顺序操作，每操作完一项，在操作票该字头打“√”记号，全部操作完成复查，严防误操作，严防带负荷拉（合）刀闸4-1-8. 倒闸操作顺序为：合闸送电先合电源侧刀闸，后合负荷侧刀闸，最后合具有灭弧能力的油开关或空气开关，断电顺序与上述相反4-1-9. 变电站、配电室发生过电流跳闸时，经检查配电装置确认无问题后方可强送电一次当出现差动保护跳闸，电流速断保护跳闸，重瓦斯保护跳闸时，在没有查明事故原因前，严禁强送电4-1-10.发生触电事故时，应立即断开电源，抢救触电者，并应保持事故现场,报告有关上级领导和部门4-1-11.严禁带负荷操作整流系统直流刀开关五、电气系统组成各部分系统作用 数据中心供电系统由2个柴油发电机室、2个高压开闭所、18个低压配电室构成，共计100面高压柜、422面低压柜、4组直流屏、12台柴油发电机六、配电室工作制度6-1.配电室巡视检查制度:6-1-1. 变（配）电所应根据本所的具体情况，制订各类设备巡视周期，巡视时间及巡视要求，值班人员应按规定对设备进行巡视检查。
6-1-2. 巡视高压设备时，注意保持安全距离，禁止移开或越过遮拦，禁止触摸高压电气设备，不得在其上面进行工作雷雨天气巡视室外高压电气设备的绝缘部分，不得靠近避雷器和避雷针，距避雷器和避雷针应大于5m以上6-1-3. 寻找高压设备接地故障点时，应穿绝缘靴，运行人员对故障点的安全距离(室内大于4m，室外大于8m，手解除设备外壳和架构时应带绝缘手套)6-1-4. 巡视人员在巡视开始和终了时，均应告知本值人员，终了时应说明巡视结果，并做好记录6-1-5. 巡视中发现设备缺陷，应报值班长研究消除，对威胁设备安全运行的情况，并可能引起严重后果的，应向有关领导汇报，并做好记录6-1-6. 用电单位的电气技术负责人应定期对变（配）电所的设备进行巡视检查6-2.配电室安全操作规程：6-2-1. 值班电工必须具备必要的电工知识，熟悉安全操作规程，熟悉供电系统和配电室各种设备的性能和操作方法，并具备在异常情况下采取措施的能力6-2-2. 值班电工要有高度的工作责任心，严格执行值班巡视制度、倒闸操作制度、工作票制度、安全用具及消防设备管理制度和出入制度等各项制度规定6-2-3. 允许单独巡视高压设备及担任监护人的人员，应经部门领导批准。
6-2-4. 不论高压设备带电与否，值班人员不得单人移开或越过遮栏直接工作若有必要移遮栏时，必须有监护人在场，并符合设备不停电时的安全距离 6-2-5. 雷雨天气需要巡视室外高压设备时，应穿绝缘鞋，并不得靠近避雷器与避雷针6-2-6. 巡视配电装置，进出高压室，必须随手将门锁好6-2-7. 与供电单位或用户（调度员)联系，进行停、送电倒闸操作时，值班负责人必须复核校对无误，并且将联系内容和联系人姓名作好记录 6-2-8. 停电拉闸必须按照油开关(或负荷开关等)、负荷侧刀闸、母线侧刀闸的顺序依次操作6-2-9. 高压设备和大容量低压总盘上的倒闸操作，必须由两人执行，并由对设备更为熟悉的一人担任监护人远方控制或隔墙操作的油开关和刀闸(和油开关有连锁装置的)可以由单人操作6-2-10.用绝缘棒分合高压刀闸或经传动分合高压刀闸和油开关，都应戴绝缘手套雨天操作室外高压设备时，应穿绝缘靴雷电时禁止进行倒闸操作6-2-11.带电装卸熔断器时，应戴防护眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫上6-2-12.电气设备停电后，在未拉开刀闸和做好安全措施以前，应视有电不得触及设备和进入遮栏，以防突然来电。
6-2-13.施工和检修需要停电时，值班人员应按照工作票要求做好安全措施，包括停电、检电、装设遮栏和悬挂标示牌、接临时地线，会同工作负责人现场检查确认无电，并交待附近带电设备位置和注意事项，然后双方办理许可开工签证，方可开始工作6-2-14.工作结束时，工作人员撤离，工作负责人向值班人交待清楚并共同检查，然后双方办理工作终结签证后，值班人员方可拆除安全措施，恢复送电在未办理工作终结手续前，值班人员不准向施工设备合闸送电6-2-15.高压设备带电工作时，距离工作人员工作正常活动范围小于O.35米必须停电；距离大于0.35米但小于0.7米设备，必须在与带电部分不小于0.35米的距离处设牢固的临时遮栏，否则必须停电带电部分在工作人员的后面或两侧无采取可靠措施者也必须停电6-2-16.停电时必须切断各回路可能来电的电源不能只拉开油开关进行工作，而必须拉开刀闸，使各回路至少有一个明显的断开点变压器与电压互感器必须从高低压两侧断开电压互感器的一、二次熔断器都要取下油开关的操作电源要断开刀闸的操作把手要锁住6-2-17.验电时必须用电压等级合适并且合格的验电器，在检修设备时出线两侧分别验电验电前应先在有电设备上试验证明验电器良好。
高压设备验电必须戴绝缘手套、穿绝缘鞋6-2-18.当验明设备确已无电压后，应立即将检修设备导体接地并互相短路对可能送电至停电设备的各方面或可能产生感应电压的部分都要装设接地线接地线应用多股裸软铜线，截面不得小于25平方毫米接地线必须使用专用的线夹固定在导体上，拆除时的顺序与此相反装拆接地线都应使用绝缘手套装拆工作必须由两人进行不许检修人员自行装拆和变动接地线接地线应编号并放在固定地点装拆接地线应做好记录，并在交接班时交待清楚6-2-19.在电容器回路上工作时必须将电容器逐个放电放电后接地6-2-20.在一经合闸即可送电到工作地点的开关和刀闸操作把手，都应悬挂“禁止合闸，有人工作”的标示牌工作地点两旁和对面的带电设备遮栏上和禁止通行的过道上悬挂“止步、高压危险”的标示牌6-2-21.线路或用户检修要求停电时，值班人员应采取安全措施，然后通知对方负责人开始工作并进行登记工作结束后必须接到原负责人通知方可恢复送电严禁约时停、送电6-2-22.在带电设备附近工作时，必须设专人监护带电设备只能在工作人员的前面或一侧，否则应停电进行6-2-23.低压回路停电检修时应断开电源，取下熔断器在刀闸操作把手上挂“禁止合闸，有人工作”的标示牌。
6-2-24.低压设备带电工作时，应设专人监护工作中要戴工作帽，穿长袖衣服，戴绝缘手套，穿绝缘鞋，使用有绝缘柄的工具，并站在干燥的绝缘物上进行工作相邻的带电部分，应用绝缘板料隔开严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸工具6-2-25.在带电的电流互感器二次回路上工作时，要严防电流互感器二次侧开路产生高电压断开电流回路时，必须使用短路线在电流互感器二次的专用端子上短路严禁用导线缠绕工作中不得将回路的永久接地点断开工作时必须有专人监护，使用绝缘工具，并站在绝缘垫上6-2-26.发生人身触电事故和火灾事故，值班人员应立即断开有关设备的电源，以便进行抢救6-2-27.电器设备发生火灾时，应该用二氧化碳灭火器或1211灭火器扑救变压器着火时，只有在全部停电后才能用泡沫灭火器扑救配电室应加设网栏，防止鼠害6-3.值班人员责任制:6-3-1. 值班人员必须努力学习电力法规知识，熟练掌握本职工作业务技术，熟悉电气规程，本站的电气设备的性能，接线方式，运行方式等，明确本职工作范围，服从专业人员的技术指导，完成领导交办的任务6-3-2. 值班人员负责高低压配电设备的安全运行和一般维修，要按时巡视检修配电柜、变压器、电容器以及低压运行设备，及时抄录电气仪表，整理上报有关技术资料。
6-3-3. 向领导推荐使用节能、先进、性能好的符合电网安全经济运行的产品，做好设备的更新改造，搞好节约用电，及时投切补偿电容器，保证功率因数在合格值以内，科学安排生产，努力提高用电负荷率6-3-4. 变配电室进行设备停电检修时，值班员应制定有关的安全技术措施（停电、验电、挂地线、悬挂警告牌等），并应加强监护，对所进行工作范围内的安全负责6-3-5. 高低压开关设备的五防设施安全有效，保证自备电机电源的可靠性，保证电气连锁装置和继电保护装置及自动装置的正确动作，按照调度命令完成配电室内的倒闸操作和停送电操作，保证通讯畅通6-3-6. 遵守劳动纪律，认真执行各项规章制度，规范用电行为，未经批准不得私自增容，转送电，杜绝窃电行为，不擅自离职守，精力集中，工作时间内不得从事与工作无关的事情6-3-7. 加强责任心，保管好变配电室的各种工具、仪表、材料，搞好室内卫生，保证电气设备的安全经济运行6-4.电工交接班制度:6-4-1. 接班人员接班前应做好充分准备，至少十分钟到岗接班，接班完成后，交办人员方可离去，接班人员正式上岗6-4-2. 如接班人员 未按时到达，交班人员应坚持工作，直到接班人员到达，未经办理交接班手续，交班人员不得离开工作岗位。
6-4-3. 交接班工作必须做到交接两清，交接班人员应按规定详细介绍，接班人员应认真听取6-4-4. 在处理事故或倒闸操作时不得进行交接班，交接班过程中发生事故时，应停止交接班，并由交班人员处理，接班人员协助进行处理，处理事故，倒闸操作完毕或告一段落后，方可进行交接班6-4-5. 接班人员对设备进行检查确认无问题后，交接双方在值班记录上签字，交接班方可结束6-5.操作票制度:6-5-1. 道闸操作必须根据值班人或部门负责人的命令执行6-5-2. 电气倒闸操作须有熟悉现场设备，熟悉运行方式和有关规章制度，并经考试合格的人员担任有权担任倒闸和有权担任监护的人员名单，须经部门负责人批准并书面现场公布6-5-3. 倒闸操作必须由两人执行，其中一人担任操作，有监护权的人员担任监护，在进行操作的全过程不准做与操作无关的事6-5-4. 倒闸操作必须填用倒闸操作票，操作票必须票面整洁，任务明确，书写工整，并使用同一的调度术语6-5-5. 在进行倒闸操作时，严格按照基本步骤操作，电气倒闸时基本步骤为：A.受令、申令；B.填票、审票；C.操作准备；D.模拟演习；E.执行操作；F.复查；G.汇报记录6-5-6. 每张操作票只能写一个操作任务。
A.将一种电气运行方式改变为另一种运行方式B.将一台电气设备由一种状态（运行、备用、检修）改变到另一种状态C.同一母线上的电气设备，一次倒换到另一母线D.属于同一主设备的所有辅助设备与主设备同时停送电的操作，如一台主变和所供电的全部出线间隔设备由一种状态改变为另一种状态6-5-7. 操作票由当班执行操作的人员填写，填票人按照调度命令，弄清操作目的，运行方式，设备状态后，再填写操作票，填票人和审票人应对操作票的正确性负责6-5-8. 自设安全措施的装、拆，要填写操作票6-5-9. 下列情况可以不用操作票操作：A.事故处理；B.单一操作，仅拉、合一台开关，退、投一块压板；C.压负荷；D.为了解救触电人或为了避免即将发生的人员触电事故6-5-10.操作票保存一年6-5-11.评价与考核：A.每值应对上一值已执行的操作票进行评价，值班负责人和部门主管每月进行一次评价，计算合格率，并纳入考核B.操作票有下列情况之一者为不合格:1）按规定应填写操作票而未填用者（称无票操作）；2）操作项目遗漏，操作顺序错误，主设备，开关等编号，以及拉、合、投退等重要词句写错者；3）操作任务不明确，安全措施不具体，人员不符合规程的要求，应经审查签名的手续不完全；4）执行不认真，不按规定程序操作；5）涂改超过三处，致使票面模糊不清者；6）已执行的操作票遗失者。
6-6.配电室安全管理制度：6-6-1. 值班员在巡视时须保持：10KV0.70米；以下0.1米安全距离6-6-2. 凡配电室内停电，均需填写“停送电工作票”6-6-3. 严格执行一人操作一人监护，监护人按“停送电工作票”的操作程序宣读口令，并且每操作完一项，在其前面划“√”号的操作规程6-6-4. 高、低压设备的操作，都要先在模拟板上核对性操作，然后按规定在设备上操作6-6-5. 高压操作，必须穿戴好合格的绝缘靴、绝缘手套，使用合格的绝缘拉杆等6-6-6. 严格执行停电、验电、挂地线、挂警告牌和监护制度6-6-7. 工作票或口头调度中的错误应拒绝执行，对疑问要问清楚，不能草率从事6-6-8. 高压柜进行检修，需拉开负荷开关和上下隔离开关及室外跌落保险6-6-9. 进入高压柜工作时，除拉开负荷开关和隔离开关及跌落保险外，还必须断开其它有关电源6-6-10.触及电容柜和电缆头，必须进行人工放电6-6-11.雷雨时不要在避雷针和高压设备附近停留6-6-12.在高、低压设备上工作时，值班人员必须完成操作票中全部安全措施后，才能准许工作人员进入现场工作6-6-13.检修完毕后，拆除地线、遮拦、标志牌。
此时，设备应视为带电状态，不能再次触及，否则重新布置安全措施6-6-14.部分停电时，应设监护人并不得参与其它作业，应始终对所有施工人员活动范围进行监护，使其与带电设备保持安全距离如发现有危及安全的行为，应及时提出纠正，必要时令其停止工作6-6-15.进入配电室一律穿绝缘鞋，不准穿高跟鞋6-7.配电室防火制度：6-7-1. 电气设备的安装，拆除要遵照国家技术规范进行，严格禁止非电工操作，严禁拉设临时线6-7-2. 定期检查电气设备和供电线路运行状况，发现异常现象，必须立即修理，不得拖延，禁止带病使用6-7-3. 架空线路应与易燃易爆物品有一定距离6-7-4. 不准使用电杆做各种依托6-7-5. 不准用铜、铁线及其它导体代替熔丝6-7-6. 配电室装置的继电保护装置要良好6-7-7. 配电室内不得存放易燃易爆和与工作无关的物品，室内通风良好，防止小动物进入6-7-8. 配电室室内及周围保持清洁6-7-9. 充油设备定期检查，防止油渗漏或溢出，不准超负荷运行6-7-10.配电室必备消防设施，值班人员要熟悉灭火器的性能，使用方法，加强管理，定期保养6-8.变配电室门禁制度： 变配电室是安全生产、治安防范的重点部门，为确保电气设备的安全运行，防止意外事故的发生，特对配电室门禁制度做如下规定：6-8-1. 变配电室为安全重地，禁止一切与工作无关的人员进入配电室，室外应装设有“闲人免进”的标示牌，电气设备区域应设有明显的“请勿靠近”的标示，变配电室的通讯只做本范围工作使用。
6-8-2. 确因工作需要进入变配电室的人员，先验明来客身份，经确定无疑后，填写“配电室来客登记表”方可入内6-8-3. 被允许进入变配电室的人员要严格执行变配电室内各项规定，不准携带易燃易爆物品进入，不得随意触摸电气运行设备，在变配电室走动时应由值班人员陪同，要服从值班人员的指挥6-8-4. 变配电室内禁止私人会客，任何人员都不得从事与工作无关的事情6-8-5. 变配电室内不准堆放各种杂物，值班人员要按时清扫，保持室内卫生室外不准存放各种车辆及物品，保证环境卫生及安全消防通道畅通6-8-6. 提高警惕，备齐消防器材、消防材料，有安全防火制度，防止破坏事故和电气火灾事故发生.6-9.配电室工作许可制度：6-9-1. 非本单位电气运维人员禁止随便进入配电室，施工人员和临时参加劳动的人员须经填写配电室施工工作票和安全教育后，才能在工作人员负责人指导下，方可进入设备区和参加指定的工作，对外单位派来施工和配合工作的电气工作人员，工作前应由现场工作负责人介绍现场电气设备运行情况以及有关安全措施6-9-2. 执行工作许可任务，必须由能够胜任操作的人员担任，工作许可人在完成施工现场的安全措施后，还应做到：A.工作负责人到现场再次检查安全措施，以手触试，验明无电；B.对工作负责人指明带电设备的位置和注意事项；C.和工作负责人在工作票上分别签名；D.必须完成上述工作许可手续后，工作班方可开始工作；E.工作负责人、工作许可人任何一方不得擅自变更安全措施，不得变更有关检修设备运行结线方式，特殊需变更时，应事先取得对方同意。
6-10.配电室工作监护制度：6-10-1. 电力变压器如不经常过负荷，每年小修一次，十年大修一次. 6-10-2. 高压开关的检修周期应根据开关存在缺陷和实际运行条件来 确定，一般情况下每2-3年小修一次，新投入的高压开关一年后进行一次大修，故障掉闸三次以上或严重喷油及喷烟时立即停电检修6-10-3. 高压隔离开关，负荷开关及跌落保险每年检修一次6-10-4. 低压配电装置的检修和试验，一般情况下不少于两次，时间安排在雨季到来之前和冬季高峰负荷到来之前进行6-10-5. 投切负荷用的低压刀闸每半年检查一次触头6-10-6. 配电盘和二次回路，应在每年春季和秋季，分别进行一次检修和清扫6-10-7. 整流设备蓄电池每半年检查维护一次6-10-8. 电压、电流互感器的检修周期，应根据历年预防性试验结果，通过绝缘分析来确定，但一般随同高压设备检修同时进行6-10-9. 绝缘工具每半年试验一次，避雷器每年试验一次.6-10-10.配电室内的接地网每年检测一次6-11.配电室工作间断、转移和终结制度：6-11-1. 工作间断时，工作人员应从现场撤出，安全措施保持不动，工作票仍由负责人执存。
6-11-2. 间断后继续工作，不需通过工作许可人每日工作完毕应清扫并开放已封闭的道路，并将工作票交回值班人，次日复工应 得到值班人许可，取回工作票工作负责人必须重新检查安全措施后，才能工作若无负责人和监护人带领，工作人员不得进入现场6-11-3. 在未办理工作票终结手续以前，不准将施工设备合闸送电6-11-4. 工作简短期间，若紧急需要，可将工作班全体人员已经离开的工作地点的确切情况通知工作负责人，在得到明确可以送电的答复后方可执行，并将采取下列措施：A. 拆除临时遮拦，接地线和标示牌，恢复常设遮拦，摘掉“止步、高压危险”的标示B.工作间断期间，若紧急需要，可将工作班全体人员已经离开的工作地点的确切情况通知工作负责人，在得到明确可以送电的答复后方可执行，并应采取下列措施：6-11-5. 检修工作结束，若需将设备试加工作电压，应按下列条件进行：A.全体工作人员撤离.B.收回所有工作票，拆除临时遮拦，接地线和标志牌，恢复常设遮拦C.工作负责人和操作人员全面检查无误后，才可进行加压试验D.工作班若需继续工作时，应重新履行工作许可6-11-6. 同一电气连接部分用同一工作票依次在几个工作地点转移工作时，全部安全措施开工前一次做完，不需再办转移手续，但负责人在转移工作地点时应清楚交代带电范围，安全措施和注意事项。
6-11-8. 全部工作完毕，应清扫、整理现场，负责人应先周密检查，然后交待发现的问题、试验结果和存在问题，并与值班员共同检查设备状况，然后在工作票上填明工作终结时间，经双方答复后，工作票方告终结6-11-7. 结束的工作票，保存三个月6-12.培训管理制度：6-12-1. 配电室要按照培训制度要求，有计划的开展安全技术培训工作，值班人员应熟知安全工作规程，运行设备规程和主要设备参数、型号，并能达成“三熟三能”，熟悉设备系统和基本原理；熟悉操作和事故处理；熟悉本岗位的规程制度，能分析运行状况；能及时发现故障和排除故障；能掌握一般的维修技能6-12-2. 配电室人员每周保证一定的安全活动时间，及时传达贯彻上级有关安全工作的指示文件，学习事故通报和安全工作规程，要将安全活动的内容、参加人员，如实记录在安全工作记录薄中6-12-3. 配电室做到：事故预想在改变运行方式后，订出方案，做到步骤明确，值班人员熟知，技术问答考核每月至少一次6-12-4. 新参加工作的人员，必须经过安全技术业务培训和考核成绩合格后才能担任工作6-13.缺陷管理制度：6-13-1. 运行中的变（配）电设备发生异常，虽能继续使用，但影响安全运行，均称为设备缺陷。
设备缺陷分为三大类：A.危急缺陷：缺陷的严重程度已使设备不能继续安全运行，随时可能导致发生事故或危及人身安全，必须尽快清除或采取必要的安全技术措施进行临时处理B. 严重缺陷：对人身和设备有严重威胁，不及时处理有可能造成事故者C.一般缺陷：对运行虽然影响但尚能坚持运行者6-13-2. 有关人员发现设备缺陷后，无论消除与否应由值班人员做好记录，并向有关领导汇报，严重缺陷应及时消除或采取措施，防止造成事故，并上报主管部门，需其它部门处理时，应及时上报，并督促尽快处理，对一般缺陷可列计划进行处理6-13-3. 有关领导应定期检查设备缺陷消除情况，对未消除者应尽快处理七、巡检 采用人工巡查与监控系统相结合的巡查方法,当值人员应至少一人监视监控系统操作平台7-1.巡检制度：值班人员需要作运行记录的设备，结合抄表时间要求进行巡回检查，一天中不少于3次，值班人员对于监控平台发现的异常情况应采取及时、有针对性的巡检主要检查方式应为看、听、摸、嗅巡回检查中发现的异常情况或故障要进行处理，同时做好有关记录7-2.高压开关柜A.控制电源、储能电源电压、极性是否正常；B.断路器的状态和位置指示器、接地刀状态指示器等指示是否正常；C.电流、电压表计指示是否正确；D.保护继电器电源指示是否正常（正常情况下，电源指示绿灯亮，内部故障自检IRF红灯灭。
如果电源指示绿灯不亮，则可能是辅助电源失电或继电器电源模块故障；IRF红灯亮，则继电器内部有故障，此时继电器显示屏同时会显示故障代码，根据故障代码可判断故障的大概位置）E.各预报警或报警指示是否正常；F.开关柜内是否有异常的声音或异味、辉光等；G.检查柜内加热器电源及其指示灯是否正常；7-3.变压器：7-3-1. 变压器温度、三相电流、电压；7-3-2. 检查变压器的套管，绕组树脂绝缘外表面是否清洁，有无爬电痕迹和碳化现象；7-3-3. 变压器高低压套管引线接地紧密无发热，并无裂纹及放电现象；7-3-5. 检查紧固件、连接件、导线零件及其他零件有无生锈、腐蚀的痕迹及导线零件接触是否正常；7-3-6. 检查电缆和母线有无异常；7-3-7. 检查风冷系统的温度箱中电气设备运行是否正常及信号系统有无异常；7-3-8. 细听变压器声音，判断有无异常及运行是否正常；7-3-9. 检查变压器室电缆等接地是否可靠良好；7-3-10.检查变压器接线端子有无过热现象，连接可靠7-3-11.检查变压器中性点接地是否可靠，有无虚接现象7-4.UPS：7-4-1. UPS机组是否发生位移；7-4-2. UPS设备运行中是否有异常噪音；7-4-3．指示灯显示状态；7-4-4. 风扇运转状况；7-4-5. 开关及断路器的操作和控制；7-4-6. 所有机械联接紧固程度；（包括电缆，总线插槽）7-4-7. 设备外观清洁程度 ；7-4-8. 通过操作控制面板查看UPS视在电池充电水平、UPS有无报警记录。
7-4-9. UPS温度有无过热现象7-4-10.电气连线有无过热，虚接现象7-4-11.UPS是否过载7-4-12.UPS是否在正确的工作工况7-4-13.UPS内部电容器有无损坏7-4-14.投入或者退出UPS时必须报上级主管批准后执行紧急情况除外7-5.电池：7-5-1. 电池和周围区域洁净程度；7-5-2. 端子、连接件或支架（电池架或柜）有无腐蚀迹象；7-5-3. 电池的完好状态（有无裂纹、壳盖变形以及电解液渗漏和爬酸现象）；7-5-4. 连接件是否连接牢固；7-5-5. 如果发现电池有任何的物理损坏，应立即检查其浮充电压和温度7-5-6. 电池组有无异味、异响和过热现象7-5-7. 检查电池触点有无腐蚀过热7-5-8. 检查电池组连线和电池组到电池开关箱连线有无过热及虚接现象7-5-9. 检查电池充电电压是否正常7-6.低压柜及其他设备、设施7-6-1. 有无异常声响或气味7-6-2. 各种仪表指示是否正常7-6-3. 单相、三相电压是否在额定值的±7范围以内，是否超载运行；7-6-4. 各种接头是否有过热或燃烧痕迹；7-6-5. 防小动物设施是否完好；7-6-6. 接地线有无锈蚀或松动；7-6-7. 各种标示牌、标示物是否完好；7-6-8. 安全用具是否齐全，是否放在规定的位置。
7-6-9. 配电柜各出线开关是否在正确的分合闸位置7-6-10.配电柜主进开关电流是否超过正常值7-6-11.电容器柜内电容器、电抗器有无过热现象，连接是否可靠，有无异常异味，保险有无熔断等，接触器动作是否可靠7-6-12.检查.电容器柜上功率因数表功率因数表读数是否 在正常值范围内7-6-13.母线桥投入开关是否在正确的准备位置7-6-14.检查各开关柜内压接电缆处连接是否可靠，有无异常 ，电缆绝缘老化和小动物对电缆伤害7-6-15.开关柜内是否整洁，有无灰尘，定期清扫7-6-16.UPS投入开关是否在正确的分合闸位置7-7.运维人员在现场巡视中发现问题处理措施 运维人员在保证安全的前提下应及时采取维护措施加以解决，禁止独立操作，必须一人操作一人监护处理不了的问题及时如实地汇报给主管或部门经理，在主管或部门经理的协同下加以解决维护时应严格遵守《供配电设备设施安全操作标准作业规程》和《供配电设备设施维修保养标准作业规程》的相关操作7-8.其他巡检内容7-8-1. SS1、SS2开闭站：高压市电隔离柜、计量柜、PT柜、高压各出线柜、直流屏、高压电缆头、后台监控系统的运行维护； 7-8-2. 各个分配电室：环网柜、电池开关箱、高低压电缆的运行维护；7-8-3. 空调间配电柜、配电箱、列头柜、隔离变压器、照明、电缆的运行维护。
7-8-4. CR1,CR2冷站内冷机、冷冻泵、冷却泵、热回收系统、加湿泵、加药装置、热水循环泵、及各种水泵、冷机、风机、阀控柜运行维护7-8-5. 屋面冷却塔风机，排烟风机，管道电加热系统运行维护7-8-6. 消防风机、事后风机、风机盘管，精密空调运行维护及配套配电控制系统7-8-7. 首层，南二层、北二层、各配电室的照明灯具巡视、检查维护7-8-8. 模块间内精密空调巡视、检查八、设备保养、维护 配电设备的节能维护保养主要是高压柜、柴油发电机、变压器、高压环网柜、低压柜、UPS、电池、配电柜等的维修保养8-1.高压柜维护保养8-1-1. 安全措施：开关柜停电进行维护工作，需隔离要进行工作的区域，将小车摇出、并保护电源不会被重新接通，做好接地工作，悬挂好标致牌，必须有专人监护，才允许进行对设配进行维护8-1-2. 打开主母线室，检查每一颗连接螺栓的紧固情况8-1-3. 检查主母线和分支母线有无受潮生锈8-1-4. 检查主母线室有无杂物8-1-5. 检查静触头紧固情况及表面状况，移去小车，支起活门，并用挂锁锁主，目测检查触头若其表面的镀银层（某些方案是镀金）磨损到露出铜，或表面严重腐蚀、出现损伤或过热痕迹，则更换触头。
8-1-6. 打开电缆室，检查电缆的连接情况，电缆鼻子有无变色8-1-7. 检查一次、二次电缆孔的密封情况8-1-8. 检查加热器是否正常加热8-1-9. 检查小车室和电缆室有无杂物8-1-10.检查电流互感器的二次接线是否上紧8-1-11.检查低压小室内的电流端子，保证二次电流回路不开路，同时确保保护继电器、电流表、电度表等电流互感器二次负荷投入使用8-1-12.对各开关柜进行单体传动和整体传动8-1-13.校验保护继电器各种功能是否正常，通过二次输入电流来检验8-1-14.校验中间继电器线圈完好，接点接触正常，可以通过传动试验来检验8-1-15.给柜内的滑动部门和轴承表面（如活门、联锁和导向系统、丝杆机构、接地刀操作机构静触头）上润滑油脂，请参照各开关装置的使用手册8-1-16.清除柜内的污染物，特别是各绝缘材料表面（如柜间穿墙套管、静触头盒、各绝缘隔板、绝缘罩），可以用轻度碱性家用清洁剂或无卤清洁剂注意，严禁使用三氯乙烷、三氯乙烯、四氧化碳；8-1-17.检查小车二次航空插头和插座内的插针是否有松动的现象8-1-18.检查柜体整体绝缘，瓷绝缘是否良好8-1-19.检查高压柜中继电保护装置是否可靠。
8-1-20.检查后台监控装置传输信号是否可靠，数据准确8-2.柴油发电机的维护保养8-2-1. 每1个月应使备用柴油发电机试运行15分钟8-2-2. 柴油发电机组常规性保养:A.每天检查水位、油位一次；B.每天清理一次机组外表面及机房环境C.每天检查水温温度D.每天检查每台发电机电加热系统工作是否正常E.每天检查发电机表面有无滴漏油现象F.每天检查发电机油箱油面位置，是否需要补充油量G.每周检查油箱油泵是否可以正常启动，保证处在良好的运行状态H.每天检查发电机专有电池组是否在充满电状态如果发现电池不能充电，及时查明原因，确定电池故障，及时上报主管更换掉I.检查电池连线是否氧化腐蚀，如腐蚀严重要及时等换掉J.每天检查储油罐内的油面位置，需要补充油料时需及时上报主管补充油量保证发电机运行时间K.每天检查油沟内油管有无渗漏，跑漏油现象L.观察通风口百叶窗是否灵活开启，有无锈蚀M.进风口进风是否通畅8-2-3. 柴油发电机组运行50小时保养：A.清理机组外表面；B.检查调速制杆是否灵活、润滑各联接点；C.及时补充发电机水箱防冻液D.检查风扇皮带及充电机皮带的张紧度，必要时调整；E.应急发电试验，检查柴油机运转时各仪表读数如温度、机油压力、柴油压力、转速、电池电压等，读数是否正常，并做好运行记录。
F.及时补充发电机风扇润滑油，定期更换G.运行时电加热器是否还在加热状态 H.补充油料时，油泵能否正常工作8-2-4. 柴油发电机组150小时时保养：A.检查空气流阻指示器，显示红色时清洁空气滤清器；B.放出柴油积水，清洗第一级柴油过滤器；C.必要注意润滑风扇皮带轮及皮带张紧轮轴承；D.检查超速机械保护装置润滑油位，不足时加油；E.检查外部主要连接螺栓的紧固情况8-2-5. 柴油发电机组250小时保养：A.配合电工进行并联带负荷运转，检查运转情况；B.配合电工模拟试验各安全保护装置的性能；C.测检轴线、开档，并做好记录；D.拆检查盖观察检查轴及缸筒情况；E.投药清洗冷却系统(通知水处理工配合进行)；F.检查机油质量，必需时更换机油；G.清洗第二级柴油过滤器；H.清洗机油过滤器；8-2-6. 每运转500小时后增加如下项目：A.更换机油和滤清器，清洗呼吸器B.检查风扇轴承，更换风扇轴承油C.检查气缸头螺栓、连杆螺栓的紧度；D.清洗燃油粗滤清器和更换燃油细滤清E.喷油器试压、调校8-2-7. 每运转1000小时后增加如下项目A.检查调速器润滑况B.同步马达加注机油杯C.停车控制装置，D.转速表润滑情况。
8-2-8. 每运转2000小时后增加如下项目A.专业厂家检查气门间隙B.专业厂家调整气门C.更换防冻液8-2-8. 柴油发电机运行注意事项：A.为了防止人身事故，所有外漏的旋转部件.都要安装防护装置B.调整发动机及其驱动装置之前务必停止发动机C.在发动机或机器周围工作时不要穿着肥大的衣服D.在发电机运转时，应带防护眼镜、穿工作服、戴安全帽等防护用品E.加注燃油时不准吸烟，燃油蒸汽容易燃烧F.检查蓄电池电解液夜面时不准吸烟，蓄电池会放出易燃气体G.确保发电机房正常通风H.绝不允许启动发动机上有工具、电线及其他；零星物品I.不准将易燃液体存放发电机附近J.不要做不懂的修理事项8.3 UPS和电池的维护保养8-3-1. UPS应严格按照正确的开机、关机顺序进行操作避免因负载突然加载或突然减载时，UPS电源的电压输出波动大，而使UPS电源无法正常工作严禁频繁地关闭和开启UPS电源8-3-2. 禁止超负载使用UPS电源的最大启动负载最好控制在80%之内，如果超载使用，在逆变状态下，时常会击穿逆变管实践证明：对于绝大多数UPS电源而言，将其负载控制在30~60%额定输出功率范围内是最佳工作方式8-3-3. 电池的放电要求：一般UPS对电池放电有保护措施，但放电至保护关机后，电池又可以恢复到一定的电压，但这时不允许重新开机，否则会造成电池过放电。
UPS必须重新充电后才能投入正常使用8-3-4. 新购买的UPS（或存放一段时间的UPS），必须先对电池充电之后才能投入正常使用否则无法保证备用时间8-3-5. 对于长期无停电的UPS，应当每隔3～6个月对UPS放电，然后重新充电这样才能延长电池的使用寿命8-3-6. 对于长期存放的UPS，应当每隔3～6个月对UPS开机使用和充电，否则UPS主机和电池都会损坏8-3-7. 定期对UPS电源进行维护工作清除机内的积尘，测量蓄电池组的电压，检查风扇运转情况及检测调节UPS的系统参数等8-3-8. 在进行任何的放电测试前，电池应进行适当的升压充电以确保电池处于充足电状态选择一只领示电池作为代表测量电池的温度在放电测试前测量领示电池外壳壁中心的表面温度温度读数应在 15°C 和30°C之间选定电池的温度将代表该组电池平均温度 表面平均温度和周围环境温度尽可能接近基准温度20°C 或25°C如果电池容量低于额定值的80％，应立即更换 九、故障处理9-1.按设备划分故障范围9-1-1. 高压供电设备：高压开关柜、直流柜、高压发电机、高压电缆、变压器等9-1-2. 低压供电设备：低压开关柜、配电箱、配电柜、控制柜、9-1-3. 用户设备：UPS、电池组、列头柜、隔离变压器。
9-1-4. 冷站设备：冷机、水泵、冷却塔、冷站设备控制电气设备9-1-5. 风机系统：消防排烟风机、事后风机、风机盘管、9-2.故障类型 9-2-1. 断电故障上一级配电站断电，及时联系上一级主管部门，询问原因，上报领导9-2-2. 数据中心开闭站断电：A. 电缆短路，导体绝缘层由于磨损、受潮腐蚀、鼠咬以及老化等原因而失去绝缘能力B.设备常年失修，导体支持绝缘物损坏或包裹的绝缘材料脱落C.绝缘导线受外力作用损伤，如导线被重物压轧或被工具等损伤D.施工时不慎碰上导线，都会造成短路事故E.设备绝缘老化9-2-3. 过负荷A.电气设备规格选择过小，容量小于负荷的。
