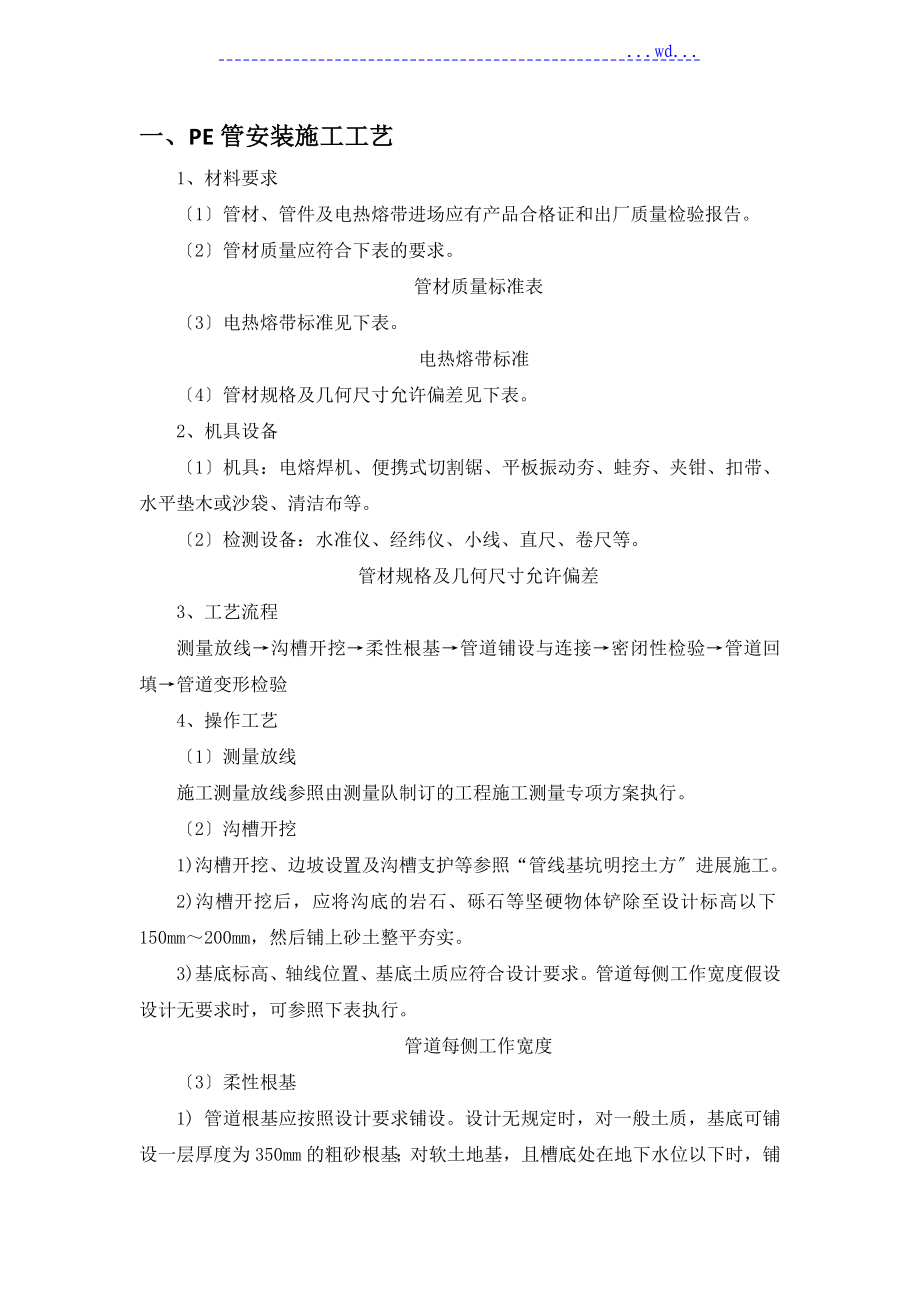

...wd...一、PE管安装施工工艺1、材料要求〔1〕管材、管件及电热熔带进场应有产品合格证和出厂质量检验报告〔2〕管材质量应符合下表的要求管材质量标准表〔3〕电热熔带标准见下表电热熔带标准〔4〕管材规格及几何尺寸允许偏差见下表2、机具设备〔1〕机具：电熔焊机、便携式切割锯、平板振动夯、蛙夯、夹钳、扣带、水平垫木或沙袋、清洁布等〔2〕检测设备：水准仪、经纬仪、小线、直尺、卷尺等管材规格及几何尺寸允许偏差3、工艺流程测量放线→沟槽开挖→柔性根基→管道铺设与连接→密闭性检验→管道回填→管道变形检验4、操作工艺〔1〕测量放线施工测量放线参照由测量队制订的工程施工测量专项方案执行〔2〕沟槽开挖1)沟槽开挖、边坡设置及沟槽支护等参照“管线基坑明挖土方〞进展施工2)沟槽开挖后，应将沟底的岩石、砾石等坚硬物体铲除至设计标高以下150mm～200mm，然后铺上砂土整平夯实3)基底标高、轴线位置、基底土质应符合设计要求管道每侧工作宽度假设设计无要求时，可参照下表执行管道每侧工作宽度〔3〕柔性根基1) 管道根基应按照设计要求铺设。
设计无规定时，对一般土质，基底可铺设一层厚度为350mm的粗砂根基；对软土地基，且槽底处在地下水位以下时，铺筑厚度不小于200mm的柔性根基，分两层铺设，下层用粒径为5mm～40mm的碎石，上层铺砂，厚度不小于50mm2) 管道根基根据设计要求确定，一般分为三种形式，如下表管道根基形式〔4〕管道铺设与连接1)电源或交流发电机的准备见表2-62)电热熔带的连接①检查管道和电热熔带是否有损伤②对齐管道和去除杂物a.通过水平杆或砂袋将要连接的管道放置在离地面200mm～300mm处(地基上挖有操作凹槽的可将管道直接放置在地基上)，并水平对齐b.用布彻底将管道的外外表和电热熔带内壁上的杂物去除干净(包括水汽)，油类污物可用甲醇擦拭③用夹钳和扣带紧固焊接片a.用电热熔带将已水平对齐的管道的要连接局部紧紧包住，电热熔带接头应重叠100mm～200mm包的时候有连接线的一端在内圈PE棒也应插在此端，从两侧分别插入，紧靠此端头D400以下插入约50mm，D450以上插入约90mm～100mm交流发电机及电缆选择 包电热熔带 插入PE棒b.外面用钢扣带套住，钢扣带不带衬板的端头应与电热熔带内圈同向并在同一位置。
用夹钳上紧，使电热熔带与管壁紧紧地靠在一起钢扣带边缘要与焊接片的边缘对齐④连接：将焊接器的输出线端的夹子与电热熔带的连接线头相连接⑤焊接：在焊接机上设定好时间和电压挡，根据操作规程进展焊接焊接时间完毕时，取下连接线夹子，再夹紧一次夹钳约1／4～1／2圈⑥冷却：焊接时间完毕时风音器鸣响，电源自动断开，开场冷却在接线被断开，钢扣带和夹钳夹紧的状态下，冷却时间在夏天一般为20min，冬天为10min在冷却期间，可以进展下一个焊接⑦焊接检查：经过一定的冷却时间后，翻开钢扣带，观察焊接状况3) 管道与检查井的连接：管道与检查井的连接，一般采用中介层、混凝土圈梁加橡胶圈、特制管件，见图2-3、图2-4管道与检查井连接 管道与检查井连接①采用中介层连接时，在管件或管材与井壁相连部位的外外表预先用粗砂做成中介层，然后用水泥砂浆灌入井壁与管道的孔隙，将孔隙填满中介层的做法：先用毛刷或棉纱将管壁的外外表清理干净，然后均匀地涂一层塑料粘接剂，紧接着在上面撒一层枯燥的粗砂，固化10～20min，即形成外表粗糙的中介层②采用现浇混凝土圈梁加橡胶圈连接时，圈梁的混凝土强度等级不应低于20MPa。
圈梁的内径按相应管外径尺寸确定，圈梁应与井壁同厚，其中心位置必须与管道轴线对准安装时可将自膨胀橡胶密封圈先套在管端与管子一起插入井壁③对于软土地基，为防止不均匀沉降，与检查井连接的管子宜采用0.5m～0.8m的短管，后面宜再接一根或多根不大于2m的短管〔5〕密闭性检验1)污水管道安装完毕经检验合格后，应进展管道的密闭性检验可采用闭水试验方法检验2)管道密闭性检验应在管底三角区回填密实后、沟槽回填前进展3)闭水试验水头应满足以下要求①试验段上游设计水头不超过管顶内壁时，试验水头以试验段上游管顶内壁加2m作为标准试验水头②试验段上游设计水头超过管顶内壁时，试验水头以试验段上游设计水头加2m计③当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头以上游检查井井口高度为准，但不得小于0.5m4)试验管段灌满水后的浸泡时间不应小于24h5)管道密闭性检验时，外观检查，不得有漏水现象，管道24h的渗水量应满足下式计算结果： Q≤0.0046d (2-1)式中：Q——每1km管道长度24h的允许渗水量(m3／24h·km)； d——管道内径(mm)。
〔6〕管道回填1)管道隐蔽工程验收合格后，沟槽应立即回填至管顶以上1倍管径高度处2)沟槽回填应从管道、检查井等构筑物两侧对称回填，确保管道及构筑物不产生位移，必要时可采取限位措施3)回填时沟槽内应无积水，不得带水回填，不得回填淤泥、有机物及冻土4)槽底管基支承角2α+20°范围内必须用中砂或粗砂填充密实，与管壁严密接触，不得用土或其他材料填充5)从管底根基顶至管顶以上0.4m范围内的沟槽回填材料，可采用碎石屑、粒径小于40mm的砂砾、中砂、粗砂或符合要求的原状土，再往上可回填符合要求的原状土或路基土6)沟槽应分层对称回填、夯实，每层回填高度不应大于200mm在管顶400mm范围内不得用夯实机夯实，在管顶400mm～700mm范围内不得使用重型机械碾压〔7〕管道变形检验1)管道变形检验包括安装变形检测和施工变形检测管道安装变形检测应在管道安装后进展管道施工变形检测应在管道覆土到达设计要求后进展2)管道施工变形检测数量，应遵守以下规定：①每施工段最初50m不少于三处，每处平行测两个断面，在测量点管轴垂直断面测垂直直径②一样条件下，每100m测三处，取起点、中间点、终点附近，每处平行测两个断面，在测量点垂直断面测垂直直径。
③在地质条件、填土材料、压实工艺或管径等因素改变时，应重复1)的做法3)管道变形检测中，管道径向变形率SV应按下式计算：SV=ΔdV／(d+2e)×100%SV＜5% (1-6) 式中：ΔdV——管道径向直径变化量； e——管道纵截面形心高； d——管道处于自由状态的内径5、质量标准〔1〕 根本要求1)管材不得有裂缝、破损2)管道铺设平顺、稳固，管底坡度不得出现反坡3)有防渗漏要求的排水管须做密闭性检验，管道24h渗水量应满足1.6.3.2条5款(5)计算结果〔2〕管道安装允许偏差管道安装允许偏差。
