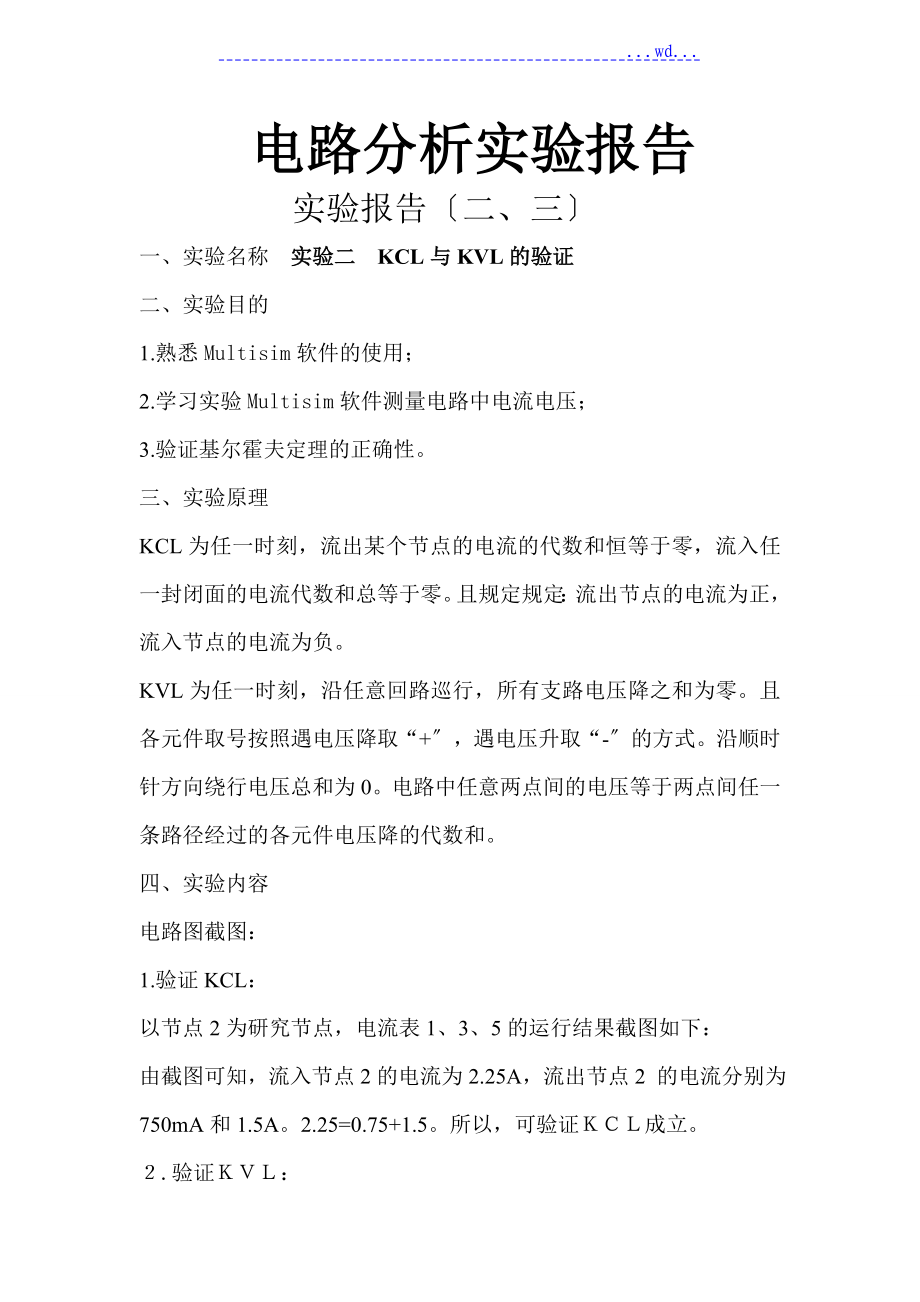

...wd... 电路分析实验报告 实验报告〔二、三〕一、 实验名称 实验二 KCL与KVL的验证二、 实验目的1.熟悉Multisim软件的使用；2.学习实验Multisim软件测量电路中电流电压；3.验证基尔霍夫定理的正确性三、实验原理KCL为任一时刻，流出某个节点的电流的代数和恒等于零，流入任一封闭面的电流代数和总等于零且规定规定：流出节点的电流为正，流入节点的电流为负KVL为任一时刻，沿任意回路巡行，所有支路电压降之和为零且各元件取号按照遇电压降取“+〞，遇电压升取“-〞的方式沿顺时针方向绕行电压总和为0电路中任意两点间的电压等于两点间任一条路径经过的各元件电压降的代数和四、实验内容电路图截图：1. 验证KCL：以节点2为研究节点，电流表1、3、5的运行结果截图如下：由截图可知，流入节点2的电流为2.25A，流出节点2 的电流分别为750mA和1.5A2.25=0.75+1.5所以，可验证ＫＣＬ成立２. 验证ＫＶＬ：以左侧的回路为研究对象，运行结果的截图如下：由截图可知，Ｒ３两端电压为２２.５Ｖ，Ｒ１两端电压为７.５Ｖ，电压源电压为３０Ｖ。
２２.５＋７.５－３０＝０所以，回路电压为０，所以，可验证ＫＶＬ成立一、实验名称 实验三 回路法或网孔法求支路电流〔电压〕二、实验目的1.熟悉Multisim软件的使用；2.学习实验Multisim软件测量电路中电流电压；3.验证网孔分析法的正确性三、实验原理为减少未知量(方程)的个数，可以假想每个回路中有一个回路电流假设回路电流已求得，则各支路电流可用回路电流线性组合表示这样即可求得电路的解回路电流法就是以回路电流为未知量列写电路方程分析电路的方法网孔电流法就是对平面电路，假设以网孔为独立回路，此时回路电流也称为网孔电流，对应的分析方法称为网孔电流法四、实验内容实验电路截图：如以下图，i1,i2,i3分别为三个网孔的电流，方向如以下图，均为顺时针网孔一中含有一个电流源，而且电流源仅在网孔一中，所以，网孔一的电流就是电流源电流2A设电流源两端电压为U7所以，列式如下：对网孔一：i1=2A 对网孔二：〔10+5+5〕×i2-5×i3-5×2=10对网孔三：〔10+5+5〕×i3-5×2-5×i2=0针对U7：〔5+5+5〕×2-5×i3-5×i2+U7=-10解得：U7=-30V i2=1.2A i3=0.8A运行后的结果截图如下：与上面解得的数值一样，所以，可验证网孔法分析电流成立。
心得体会：通过这次实验，对KCL、KVL定律以及网孔法分析电路有了更深的认识，以前做别的学科的实验的时候都是按照实验指导书一步一步的做，与真正的理解和掌握还是有些距离的，只是机械式的做实验，缺少了思考的过程但是这次只是根据实验名称和要求，自己去思考，去画电路，解决问题，也为我们日后运用这些知识打下了根基虽然说这次试验比拟简单，但还是会有问题出现，比方说，在验证网孔法的时候，开场我忘记在电流源两端接电压表，忽略了电流源分压我觉得实验中遇到了问题，不要急于问教师或者同学，先自己想方法解决，不行再去和同学教师交流，这样对自身的提高更多吧，培养自己的独立自主性。
