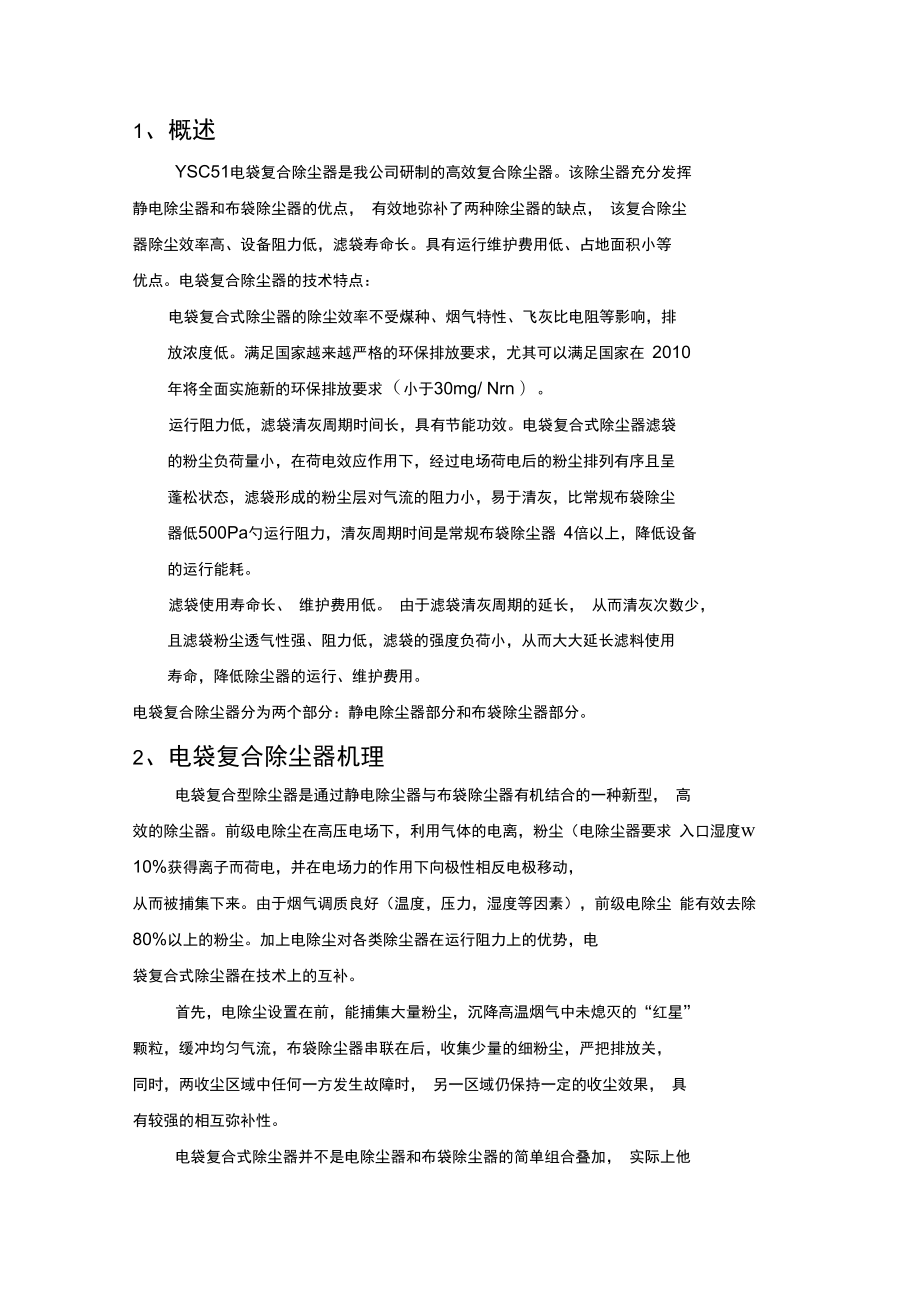

1、概述YSC51电袋复合除尘器是我公司研制的高效复合除尘器该除尘器充分发挥 静电除尘器和布袋除尘器的优点， 有效地弥补了两种除尘器的缺点， 该复合除尘 器除尘效率高、设备阻力低，滤袋寿命长具有运行维护费用低、占地面积小等 优点电袋复合除尘器的技术特点：电袋复合式除尘器的除尘效率不受煤种、烟气特性、飞灰比电阻等影响，排 放浓度低满足国家越来越严格的环保排放要求，尤其可以满足国家在 2010 年将全面实施新的环保排放要求（小于30mg/ Nrn ）运行阻力低，滤袋清灰周期时间长，具有节能功效电袋复合式除尘器滤袋 的粉尘负荷量小，在荷电效应作用下，经过电场荷电后的粉尘排列有序且呈 蓬松状态，滤袋形成的粉尘层对气流的阻力小，易于清灰，比常规布袋除尘 器低500Pa勺运行阻力，清灰周期时间是常规布袋除尘器 4倍以上，降低设备 的运行能耗滤袋使用寿命长、 维护费用低 由于滤袋清灰周期的延长， 从而清灰次数少， 且滤袋粉尘透气性强、阻力低，滤袋的强度负荷小，从而大大延长滤料使用 寿命，降低除尘器的运行、维护费用电袋复合除尘器分为两个部分：静电除尘器部分和布袋除尘器部分2、电袋复合除尘器机理电袋复合型除尘器是通过静电除尘器与布袋除尘器有机结合的一种新型， 高 效的除尘器。
前级电除尘在高压电场下，利用气体的电离，粉尘（电除尘器要求 入口湿度w 10%获得离子而荷电，并在电场力的作用下向极性相反电极移动， 从而被捕集下来由于烟气调质良好（温度，压力，湿度等因素），前级电除尘 能有效去除 80%以上的粉尘加上电除尘对各类除尘器在运行阻力上的优势，电 袋复合式除尘器在技术上的互补首先，电除尘设置在前，能捕集大量粉尘，沉降高温烟气中未熄灭的“红星” 颗粒，缓冲均匀气流，布袋除尘器串联在后，收集少量的细粉尘，严把排放关， 同时，两收尘区域中任何一方发生故障时， 另一区域仍保持一定的收尘效果， 具 有较强的相互弥补性电袋复合式除尘器并不是电除尘器和布袋除尘器的简单组合叠加， 实际上他 们攻克了很多难题才使这两种不同原理的除尘技术“喜结连理” 他们通过荷电 粉尘使布袋的过滤特性发生变化， 产生新的过滤机理， 利用荷电粉尘的气溶胶效 应，提高滤袋过滤效率，同时又保护了滤袋3、 电袋复合除尘器的结构 电袋复合除尘器可以分为两个部分：一级静电除尘器和二级布袋除尘器在 编制该说明书时，我们分两部分介绍：静电除尘器部分和布袋除尘器部分第一部分 静电除尘器部分1、 除尘器概述：静电除尘器是以静电净化法来捕集烟气中的粉尘，它的净化工作主要 依靠电晕极和沉淀极这两个系统来完成， 此外静电除尘器还包括两极的振打 清灰装置、气体均布装置、排灰装置以及壳体等部分。
当含尘气体由除尘器的前端进入壳体时， 含尘气体因受到气体分布 板阻力及横断面扩大的作用， 运动速度迅速降低， 其中较重的颗粒失速沉降 下来，同时气体分布板使含尘气流沿电场断面均匀分布在高压静电场中， 气体受电场力作用发生电离， 电离后的气体中存 在着大量的电子和离子， 这些电子和离子与尘粒结合起来， 就使尘粒具有电 性（绝大多数为负电性） 在电场力的作用下， 带负电性的尘粒趋集阳极 （沉 淀极），接着放出电子并吸附在阳极上当尘粒积聚到一定厚度以后，通过 振打装置的振打作用， 尘粒从沉淀极表面剥离下来， 落入灰斗， 经过除尘的 烟气在引风机的作用下进入下一级布袋除尘器2. 设备本体部分2.1 壳体电除尘器的外壳是一个有一定气密性要求， 能够承受一定压力和一定温度条 件下工作的容器 一般是由钢结构组成， 个别情况亦用混凝土或砖石结构 常规 板卧式电除尘器的壳体为一长方体2.1.1 它的主要功能a. 保证所处理烟气从中间通过，外部空气尽可能少的进入电除尘器内部b. 承受阳极部分、阴极部分、卸灰系统和进出口变经管的重力载荷以及振 打过程中产生的较小的冲击载荷c. 满足设备在一定温度条件下承受一定压力的要求。
d. 能够承受一定的风载荷，雪载荷和经受一定的地震裂度2.1.2 结构形式为满足其功能，外壳主要由支座 .底部梁. 立柱. 顶部梁. 侧板. 顶部盖板 . 柱间支撑等部件组成2.1.2.1 支座支座是连接设备基础和设备本体的部件 根据上部支柱的数量确定支座的个 数在诸多支座中除一个为固定支座外 其余均为多向或单向活动支座 两种支 座均必须能够承受设备自重和各种附加载荷作用与其上的重力 活动支座的活动 必须满足由于温度变化而引起的设备物件在水平方向的伸缩量a. 固定支座是上下两部分为一整体的，不可以产生相对运动的支座 .是使电除尘器和基础牢固连接在一起的部件b. 活动支座是上下两部分分开 中间夹以摩擦板或滚珠的平面轴承 根据安 装位置又分为多向和单向活动支座 多向活动支座可在平面内任意方向活动的轴 承；单向活动支座为只能在平面内一个方向左右活动的轴承2.1.2.2 底部梁底部梁通过梁座或直接与支座连接在一起，一般由焊接“ H'型钢或箱型梁组成它的主要作用是承受灰斗和其中存灰的重量， 因此也称为灰斗梁 同时相当 与建筑结构的底部圈梁， 增加了整个构筑物的整体性 横底梁还起到支撑内部检 修走台和阳极振打装置的作用2.1.2.3 立柱立柱垂直安装于底梁之上， 可分为单立柱和双立柱两种。
型式上分为焊接“H'型钢或格构式主要承受顶部压力和侧面的推力顶部自重 •阴极部分•阳极部分. 顶部盖板等及其上所加载荷全部通过顶部梁加之在立柱上2.1.2.4 顶部梁 顶部梁为一箱型结构它须承受阳极部分（振打机构除外） 阴极部分和顶部盖板的重量及顶盖所承受的压力 除满足受力要求外， 还须满足检修空间要求2.1.2.5 侧板侧板由平板加筋组成， 为板壳类结构 它安装于电除尘器两侧， 与立柱柱间 支撑焊接在一和立起它主要使电除尘器成为一个密闭容器，用来承受电除尘器的工作压力2.1.2.6 顶部盖板安装于电除尘器上部， 其作用同侧板 一般为无禀条屋面结构， 根据设备工 作条件其中可填加保温材料2.1.2.7 柱间支撑柱间支撑使柱梁之间形成一个框架结构， 增加整体钢度， 可以增加支柱的抗 弯能力，减小柱子载面，节省钢材，结构稳定侧面支撑是承受电除尘器内部压力的主要受力构件 电场内柱间支撑兼作阴极振打检修走台 壳体除以上部件外，其外部为检修方便，分层设有走台及连接走台的梯子， 顶部周围设有护拦2.2 阳极（收尘极）目前工业采用的常规电除尘器大多为板卧式 烟气在电场中流动方向沿水平 方向，收尘极为管极式和 C 型板结构。
收尘极接地阳极部分主要由收尘极板排片，收尘极振打两部分组成2.2.1 收尘极排片阳极板主要由1.2〜1.5伽厚钢板冷轧成型，通常为“ c”形或“z”形，由 5~9 块板组合为一排，大多为 7 或 8 块板一排对阳极板要求是比较严格的，它 必须具备：a. 整体平面内刚度较好不易变形，重量轻b. 具备良好的防止二次飞扬的能力c. 具有良好的振打力传递性能d. 相应形状的极线匹配，具有较均匀的表面板电流分布两阳极板排片之间形成一个流通道， 中间吊挂一组阴极排片， 同极之间 的距离称为同极间距常规电除尘器同极间距大多为 300伽，但随着供电机组性 能的提高，现在已经广泛采用400伽间距，并向着更宽间距发展这样能形成更 强电场，有利于粉尘荷电， 适用与比电阻较高的粉尘饿捕集 在本电除尘部分中， 我们采用的就是400mm勺间距2.2.2 阴极振打振打机构由减速机带动一根垂直传动轴， 然后通过传动针轮把动力传输到水 平振打轴上 轴在电场中由尘中轴承支持 振打轴旋转时， 锤头依次靠重力落下 敲击振打砧，将粉尘震落由于板面积灰到一定厚度需要一段时间， 因此无须连续振打， 一般为间断振2.3 阴极（放电极）阴极型式目前我厂设计、制造为框架结构。
2.3.1框架式结构 （XKD系列）框架式结构由吊挂装置、阴极吊架、阴极框架、电晕极线、阴极振打四部分组成a. 吊挂装置吊杆上部与吊杆梁连接， 下部与吊梁连接， 中间通过绝缘套管 绝缘套管必 须保持清洁， 干燥、下部设有防尘管 外部有管状加热器 （有些设计采用热风加 热，保证绝缘套管附近温度高于烟气露点温度 20~30C,b. 阴极吊架根据电场高度分为单层或双层，由型钢组成框式结构，平面与气流方向垂 直，铅垂置于电场中主要支持阴极小框架c. 阴极框架用方管焊接成一个封闭方框， 其上装电晕极线 框架与数跟极线组成阴极排 片，与阳极排片相间地均匀地放在电场中，要求具有好的平面钢度，防止变形d. 电晕极线电晕极线采用了先进的BS线管状芒刺线、极线与极板一对一配置电晕极 线要求坚固，有好的放电性能，起晕电压要求低，击穿电压要求高，也就是工作 段电压区要宽e. 电晕极振打机构电场外部有一磁轴箱 减速机通过磁轴带动金属振打轴转动， 使安装于轴上 的振打锤依次敲击框架侧部，型式与阳极振打相似磁轴是隔绝阴极和阳极的重要部件， 同样要求保持清洁， 干燥，否则电除尘 器将不能正式工作2.4 储灰系统储灰系统主要指除尘器下部灰斗。
灰斗一般为四棱锥体， 内表面要求光滑， 各侧板与水平夹角应大于所收集粉 尘的安息角，以利于灰的流动2.5 进气口烟气进气口为板壳类结构， 气流分布均匀与否是除尘效率高低的一个重要影 响因素，因此对不同工艺管道布置都须进行气流分布实验 以确定整个横截面上 各部分开孔率分布板孔型设计成园孔状2.6 保温层 根据电场工作温度及烟气条件， 有些电除尘器须设外保温， 其目的在于使设 备始终高于零点温度运行，以防结露后对设备造成腐蚀一般采用设备外部保温， 即保温材料缚设于设备壳体外部； 在腐蚀性气体含 量很高的情况下，也有采取内部保温形式的外保温一般在设备外壳上焊接一些外部护板的支持架， 缚设完保温层后在其 外部加装饰护板3. 电气部分3.1 电气设备的组成a. 高压硅整流机组（高压供电装置）b. 低压控制系统3.1.1 高压供电装置 高压供电装置主要由整流变压器， 高压控制箱，高压隔离开关三部分组成， 要想获得良好的收尘效果， 必须造成一个尽可能强的电场， 使粉尘充分荷电 因 此，供电机组的作用就是根据烟气的温度， 含尘量、压力以及电场中人们无法预 料的一系列情况变化，整流变压器就其安装的位置可分为户内式和户外式两种。
户内式一般为上出 线户外式一般为侧出线电除尘器采用分电场单独送电 在考虑电压等级时不应只片面强调空负荷试 车时的电压值而更多的应当考虑满足带负荷运行即可因此电源输出电压选 72KV3.1.2 低压控制系统 低压部分主要由低压配电屏，控制柜组成 主要负责电除尘器的各种电机， 电加热器，以及照明等低压电器的供电及控 制控制器件可采用继电器， 程序控制器和可编程序控制器， 控制内容包括： 振 打系统按设计周期进行工作，各类加热装置按热电阻传感信号开闭有关电气设备 因各制造厂有不同的特点 因此详细情况阅读各厂为您提供 的产品说明书4. 电除尘器运行操作规程电除尘器安装完工后， 要经过调试和各项精度的检查， 然后进行试运行 （也 称空载运行）进一步验证设计，安装，调试的质量在试运行过程中要消除设 备存在的缺陷，因此，有时需进行多次，直到全部合格，没有异常现象时方可正 式投入运行在电除尘器运行过程中， 其除尘效率和设备的寿命在很大程度上取决于操作 与维护工作的好坏 操作维护与管理是一项要求很高， 难度较大的工作， 应有专 业人员进行造作管理 专业人员应具备一定的电气， 机械知识， 对本设备的结构 性能，操作要求、安全、维护、保养知识有较全面的了解。
同时要建立必要的管理运行规程、安全操作维护保养制度和岗位责任制、职责范围4.1 投运前的检查：（即验收检查）4.1.1 检查各部焊缝是否牢固可靠， 是否有漏焊错焊 壳体、灰斗、进出口 变径管等气密性是否良好，漏气率应小于 3%4.1.2 检查阴极、阳极、分布极、横向收尘板（包括各振打系统、吊挂装 置）螺栓是否拧紧和焊牢4.1.3 消除阴、阳极各部位的尖角毛刺和焊渣4.1.4 检查阴、阳极、分布极振打装置、排灰装置转动是否灵活4.1.5 检查所有减速机、风机等是否转动灵活，及转动部位的注油情况4.1.6 检查各电瓷支柱（或用石英管作为支承）接触是否平稳受力是否均匀4.1.7检查同极距和异极距：400土 5伽是否合格检查部位： 每个通道在电场的前后两端均做检查， 检查点为是在高度方向上 检查 5~7 个点，即是悬挂梁的下面一点，中间部位一点，撞击杆上面一点是必须 检查的，在悬挂梁与中部之间检查 1~2点，在中部检查 1~2点（均布），检查后不 合格的部位要重新调整和返修， 以每个通道前后两端检查后的部位为基准再调整 中间不合格的部位，使其达到要求检查及调整结果作好记录，并由检验人员、施工单位及制造厂的施工代表在 记录上签字。
4.1.8 检查除尘器内部， 有无安装或返修用过的工具或其他物品， 以及有无 异物钩挂在阴、阳极上，灰斗底部卸灰阀内是否有异物所有异物必须清理干净4.1.9 检查各入孔门、检修门的气密性是否良好4.1.10 测量本体接地电阻，要求小于 4 欧姆4.1.11 用 2500 伏兆欧表检查电场及高压供电系统的绝缘电阻不低于 1000兆欧4.1.12 用 1000 伏兆欧表检查振打电机、排灰电机及其电缆绝缘情况， 其他绝缘电阻不低于 0.5 兆欧4.1.13 除尘器外壳及高压整流变压器接地电缆应完好并紧固4.1.14 高压隔离开关操作机构灵活，位置准确4.1.15 检查高低压电源设备接线是否准确无误4.1.16 检查硅整流变压器安装是否平稳，绝缘油质是否合乎要求4.1.17 检查各显示装置、报警装置和安全联锁装置是否灵敏可靠4.1.18 对照图纸检查是否有错装或漏装的零部件4.2 投运前的试运行：在电除尘器投入运行之前，先对各个部分进行试运行，以便分别发现问题， 及时排除4.2.1 高压电缆接头的耐压实验（指户内式）按其实验规程进行4.2.2 保温箱温度控制系统的调整：调整温度继电器、使保温箱温度控制早高于烟气露点温度 30'C。
4.2.3 保温箱内电加热器加温实验：开启保温箱的电加热器，检查温度继电器调整系统是否灵敏，准确4.2.4 阴、阳极振打机构的试运转a. 不装保险片或保险销， 接通电流， 启动阴、阳极振打减速电机， 检查转向 是否正确，声音是否正常，运转 90 分钟后检查电机和减速机是否发热b. 装保险片或保险销，用手转动阴、阳极振打轴， 检查振打轴转动是否灵活 ,振打锤是否灵活锤头与振打接触点位置是否符合要求c. 装上保险片或保险销，启动振打电机使其带动轴、锤运转 60分钟，检查振打是否正常，电机是否发热d、 定振打周期是否准确4.2.5 振打机构的试运行 指设气流分布板单独振打的设备，其振打机构的试运行与阴、阳极振打相同，运转 60 分钟4.2.6 料位检测装置，待运行时再检查调试4.2.7 高压电源设备空负荷运行：由安装单位、电源设备制造厂、除尘器制造厂和用户共同进行a. 送电前将阴极悬吊瓷支柱、瓷套管 （或石英管）、阴极转动的电瓷转轴、 电缆终端盒， 阻尼电阻等绝缘处搽试干净， （最好用无水乙醇擦洗） 同时把保温 箱、瓷轴箱内部清理干净b. 对单台设备进行二次电压的调整 （空负荷过载电压和欠电压保护） 及二次 电流的过流保护调整c. 将两台电源设备并联， 分别对各电场作空负荷升压实验， 边实验边观察（观 察时人员应离开放电极 2 米以上）。
对局部频繁闪络部位进行调整处理 （调整时 必须切断电源后进行， 同时采取安全措施 ），直到达到或超过额定或设计规定的 电压值为止各电场做完升压实验， 且电压达到要求值后， 分别用两台电源设备带一个电 场，作冷态伏安特性试验 同时记录各电场的一次电压、电流及二次电压、电流 数值4.3 启动投运程序检查和试运行合格后，就可开始启动运行4.3.1 在设备投运前 6 小时向保温箱 （也称绝缘子室） 加热器送电 并投入 温度继电器和巡测装置，实行电加热自控4.3.2 启动阴、阳极振打装置4.3.3 启动排灰装置和输灰装置，同时启动料位监测控制装置4.3.4 加热装置要在设备投入前 6 小时投入4.3.5 投运前设备本体需通烟气预热， 预热时间可根据电场内温度而定 电 场温度达到露点20C以上即可4.3.6 启动风机，风机调节阀门由小逐渐增大，调到需要值4.3.7 燃油时不能供电，只有燃煤时才可供电 （理论上讲，在锅炉燃油助 燃时，烟气不允许通过电除尘器） 4.3.8 符合要求后，可将电源设备投入运行送电程序如下：a. 将高压隔离开关转到工作位置b. 给高压整流变压器低压侧送电，送上空气开关c. 调电压调节开关处于“断路状态” 。
d. 逐渐将电压调整开关向“升压”方扳动使电压升至最告位e. 按烟气性质及工作情况调整“上升率” “下降率”“灵敏度”“电流极限” 等各旋扭最佳值f. 将振打电机旋扭调到周期振打位置4.3.9 设备投入运行后的检查：a . 检查各部位的温度控制是否在规定的范围内b. 检查振打情况是否良好，无异常所见，振打周期是否符合要求c. 检查卸灰情况是否正常，料位检测装置是否灵敏可靠d. 作热态伏安特实验，记录起晕和闪络时的一次电压，电流值及二次电压、 电流值和闪络次数4.4 运行：4.4.1 投运合格后，可投入正式运行4.4.2 在运行中操作人员应监视各高压整流控制柜、集控盘及控制台仪表 及指示灯有无异常4.4.3 操作人员一定要注意电压、电流的变化，特别是二次电压和二次电 流，借此来了解电除尘器性能改变， 是否有设备结构上的故障， 以及是否烟气性 质有了变化， 从而采取相应的措施 记录起晕和闪络是的一次电压电流值及二次 电压、电流值和闪络次数50~604.4.4 电除尘器要保持高压下运行才可获得最佳除尘效果 在运行过程中操 作人员要掌握电场的放电情况，使其火花放电不得过于频繁，最好控制在次／分范围内，不妥时可进行调整，使之实现自动跟踪。
4.4.5 根据运行情况， 适当调整振打周期， 振打周期尽量调节长些， 振打时 间短些，调节到即可保持电极清洁又尽量减少二次飞扬， 调节时注意各电场应交 叉振打446在运行过程中必须保持保温箱内温度在烟气露点温度以上 20C，以避免由于烟气中的水蒸气、酸雾粉尘冷凝于瓷支柱、瓷套管 （或石英管）表面上， 造成爬电击穿4.5 停运程序4.5.1 先将风机的转数降低运行，直至停止4.5.2 将电压调节开关拔向“降”处，待高压降到接近零时，按动“停止” 按扭4.5.3 断开空气开关及低压电力刀闸，操作盘上电源钥匙转向“断”位置 把高压隔离开关转到“接地”位置4.5.4 阴、阳极振打系统，在切断电场高压电源后，继续运转 8~10小时4.5.5 设备本体停运 8 小时后方可开启入孔门、检修门 如因内部临时检查 需要，可在停运 4 小时后开启入孔门或检修门进行冷却4.5.6 停运期间，取下操作盘和动力盘上的保险，把写有“不准合闸”字样 的警告牌挂在操作盘和高压隔离开关轮上5、运行中的维护与保养5.1.1 振打传动系统运转是否正常， 要特别注意是否有停打和周期不对的现 象5.1.2 灰斗存灰情况是否有堵灰、棚灰等现象。
5.1.3 保温箱内加热装置及温度控制装置是否灵敏正常5.1.4 保温箱内阻尼无明显放电现象5.1.5 各入孔门、检修门、卸灰系统、穿墙密封套等处严密不漏风5.1.6 检查低压配电室设备应无过热、变色、焦味、无异响、无渗漏油等现 象5.1.7 整流变压器油味正常，油温最高不超过允许值5.1.8高压整流控制柜内温度不超过 30'C,超过可启动可控硅的散热风扇， 进行通风降温5.1.9 运行中每班对设备巡视 1~2 次一小时记录一次各电场一次、二次电 压、电流、导通率（角）及其他电气运行参数5.1.10 操作人员对各自控系统发出的显示和警报以及设备发生的各类事故 及时分析和排除，重大问题可及时报告上级部门，并作好记录5.1.11 绝缘瓷支柱、绝缘套管、电瓷转轴、聚四氟乙烯板等绝缘件的内外 表面，要利用各种机会进行检查擦拭干净， （最好每两个月擦拭一次） ，保温箱， 瓷轴箱必须保持清洁5.2 设备的小修、中修、大修5.2.1 小修周期： 3~4 各月进行一次，或随同主机设备的小修期521.1 检查极板、极线、分布板积灰情况如果积灰厚度为 1~3毫米为正 常，若积灰超过 5 毫米则需进行人工清理 （可用压缩空气清理） ，同时找出原因， 排除故障，如果振打正常而积灰较厚则需延长振打时间或缩短振打周期。
5.2.1.2 检查、休整连接不好的的极线、极板，剪掉断线5.2.1.3 检查各振打装置的运行情况，振打锤头与振打承击位置是否正确， 锤头是否灵活，不符合需求的要调整5.2.1.4 检查电场内阴极、阳极、分布板、槽形板及各振打系统的紧固螺 栓有无松动之处，焊缝有无开裂，发现后及时处理5.2.1.5 检查入孔门、检修门及阳极振打轴穿墙套的密封材料， 损坏的要更 换5.2.1.6 检查保温箱内的管状加热器、温度继电器工作是否正常， 损坏的要 更换或休整5.2.1.7 检查阴极绝缘瓷支柱， 绝缘套管、电瓷转轴、聚四氟乙烯板、电缆 终端盒等绝缘件有无击穿破裂等损坏现象发现应及时更换5.2.1.8 清扫保温箱，瓷轴箱及进线箱内的积灰5.2.1.9 测量电除尘器的接地电阻5.2.1.10 检查各管路有无渗漏现象 （如灰斗加热管等），发现及时休整或更 换5.2.2 中修周期为 1 年，或随同主机设备的中修期 中修内容除小修内容以外应包括以下项目：5.2.2.1 休整或校正已变形的收尘板和电晕线及框架5.2.2.2 休整变形的阳极悬挂梁和撞击杆5.2.2.3 检查调整同极距和异极距5.2.2.4 休整或更换破损的外部保温层。
5.2.2.5 检查电气控制部分并做彻底的清洁5.2.3 大修周期为三年进行一次， 或随同主机设备的大修期， 大修内容包括 中小项目外，应有以下内容：5.231更换变形、腐蚀严重的极板、极线把已断的极线全部更换523.2 更换损坏严重的振打轴、振打锤、尘中轴承等部件5.2.3.3 检修振打减速机、卸灰阀、闸板阀、料位控制装置5.2.3.4 全面检查和调整同极间距和异极间距5.2.3.5 检查调整各振打系统5.2.3.6 检查梯子、走台栏杆和内部走台、爬梯的腐蚀和损坏的程度， 严重 的要休整或更换5.2.3.7 检查入口分布板，腐蚀和磨损严重的要更换5.2.3.8 更换损坏或性能已明显变劣的零部件5.2.3.9 检查和调整低压电气设备和控制系统5.2.3.10 检查调整高压电源设备和控制系统5.2.3.11 大修后的质量验收同投运前的检查相同5.2.3.12 电除尘器的小修、中修、大修都要详细记录，检查结果、修理时 间、修理项目、更换零件，并写明损坏原因记录要详细，并存档保存5.3 电气设备的维修与保养5.3.1 控制室及机房应每天清扫擦地，必须保持清洁5.3.2 每月对变压器等进行一次清扫， 保持控制柜内部和整流变压器瓷瓶的 清洁，清洁后， 应对风扇及刀熔开关转动部分加润滑油。
每半年对干燥济进行一 次复原或更换5.3.3 每 6各月进行一次变压器油的耐压实验， 击穿电压平均值应大于 35KV / 25 伽。
